这里解释的PIR窃贼警报将在规定的范围内检测人类入侵者，并发出警报。因此，系统可以有效地用于检测侵入，盗窃，入侵，窃贼或限制区域或区域内的任何形式的非法入口。
基本原理

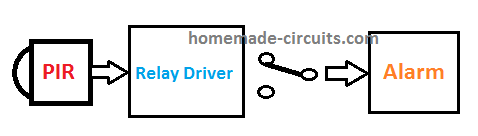

通过参考以下框图，可以理解所提出的防盗报警电路的操作原理。设计看起来很简单，因为大多数复杂的红外检测由高级PIR模块本身进行。
PIR模块将人体的红外辐射转换为相应的电信号。这些电信号被一个单晶体管放大器放大，它也像一个继电器驱动控制器级一样工作。
当发现窃贼的人体入侵时，PIR将入侵者身体的热图转换成微小的电脉冲。
晶体管接收这些脉冲并充分放大以驱动继电器。
继电器接通，并通过它的触点发出连接的警报。
电路如何工作
在上面的段落中，我们学习了PIR传感器防盗报警器的基本框图和工作原理。
现在让我们试着理解电路配置的精确细节。
该设计基于一个PIR运动传感器可以使用以下基本设置轻松构建电路，并应用为a防盗报警器电路。

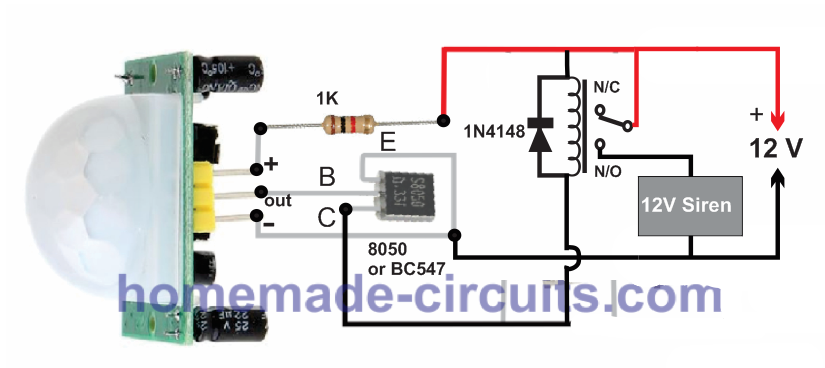

在这里我们可以看出，系统可以使用仅使用5个基本组件组装，即：1）PIR模块2）A 1 K电阻，3）NPN晶体管，4）中继，5）警报器警报单元。
的PIR有3个端子标记为VCC，OUT和GND或地面。VCC通过1K电阻提供A + 12V，GND从DC电源的0V，可以来自任何标准12 V AC到DC适配器．
电源
虽然PIR额定工作在3.3 V从5v直流电源，为简单起见，a5 V调节器避免了。而是使用1 K限流电阻将12 V电源丢弃到所需的3.3 V. 3.3 V通过3.3 V调节器实现，该PCB在PIR模块PCB内部提供。因此，即使没有外部电压调节器电路，PIR也可以从12V电源中安全地工作。
1k电阻还允许电路消除晶体管基电阻，这进一步简化了显示的PIR防盗报警电路的概念。
继电器驱动器和报警阶段
底部继电器驱动器晶体管直接与PIR的OUT引脚相连，用于接收来自PIR模块的检测信号。
晶体管的作用就像一个小信号放大器和一个有效的继电器驱动级。
当PIR探测到可能是窃贼或盗窃企图闯入的人的存在时，它将人体的红外热图探测转换成相应的3.3V电脉冲。
该DC脉冲高于晶体管的0.7V开关偏置，晶体管瞬间接通并激活继电器。
的继电器接触从其初始n / c移动到n / o位置，在连接的报警系统上触发。
使用外部告警
盗窃警报警系统或附带的带继电器联系人的警报器可以是a自制报警电路，或者只是一个外部的现成的警报器，这取决于用户的喜好。
结论
解释简单的PIR防盗报警电路看起来太简单了，但提供了一个杰出的保护，从所有形式的人类干预，或入侵的限制区域，如商店，家庭，办公室，土地等。该系统可以与无线传输连接，也可以将检测到的入侵发送到另一个目的地，如警察局或业主的住宅。
嗨，你是一个发明家我的问题是我有一个大农场想要建筑和动物庇护所我需要建立一个系统，当门开放和户外警报器会熄灭我已经尝试了较小的项目，磁铁磁铁门关闭了较小的项目并且一个封闭的你可以告诉我一个简单但操作的报警系统没有连接到电动和连接到电动，最好不要电气也可能是太阳能或电池看起来很简单，当门打开时，当门打开时，电线警告到一个紧密的开关come from I’m sorry I’m a woman and I’m not too technically advanced however I learn fast
的y make the small rinky-dink magnetic door alarms but you can’t hear if you walk 5 feet away I need something that alerts me at my house or in the field that someone is entered stealing or harming my animals whatever can you help or point me in the right direction so appreciative
嗨，你可以尝试以下概念:
https://www.homemade-circuars.com/door-open-close-alarm-circuit/
用TIP122晶体管替换2N2222，并用大功率CAR警报器替换报警。电路的电源可以来自12v7ah的铅酸电池
保持良好的工作先生
你好琳达。
随着Swagatam建议，您可以在没有太多困难的情况下挂钩。此外，我使用Charles Platt设计的警报系统为12'X 24'外建立了一个警报系统。我包含一个使用555芯片的定时器模块，使我延迟武装系统并离开建筑物。我用电阻调整定时电路。我想要分享的重要部分是我最初使用了一个小3“8 ohm扬声器，这不会吓跑一只猫，所以我将RCA电线焊接到8ohm扬声器上，并用外部120W扬声器将其插入立体声放大器。这很响亮，所以你可能想考虑这个。简单地关闭一端并分开两根线;只是不要切断插入放大器（男性端部）的末端，然后只需将雄性末端插入放大器，连接扬声器（通常是单声道），你有一个昂贵的扬声器。希望这有助于一些。斯宾塞。
嗨洼地
我可以在哪里购买高级PIR模块?因为在南非我们只能买到标准的PIR，我想建你们的PIR报警系统。
谢谢你的期待
约翰·瓦·赫尔登
嗨John，在我的原理图中，我也使用了标准的PIR模块。您可以从像亚马逊这样的任何在线商店那里获得这个标准组装的PIR模块（用菲涅耳镜头安装）。
Hallo Swagatam.
非常感谢您的帮助和指导。
约翰·瓦·赫尔登
不客气，约翰!
您好，我正在销售太阳能安全灯并试图学习电子基础，我想知道我如何在我想转换时计算电阻的大小（例如：220V到12V ac。）这样的东西如果我们知道输入并输出电压如何计算电阻尺寸。如果您觉得我的问题与您的主题无关，我很抱歉。
将很高兴来自你。
谢谢
嗨，如果你转换220伏到12V通过电阻器，电阻器将变得非常热。
该公式如下：
R =（220 V - 12V）/负载电流
电阻的瓦数= (220 V - 12V) ×负载电流
嗨，衷心感谢您的项目和始终如一的解释。
如果我可以......我有两个问题......
我将如何修改这个电路，以重新用途和旧的家庭报警PIR。v+， v-， n/c+， n/c-， tamper+和tamper-，其中tamper和n/c通常用电阻器桥接。
此外，当使用旧警报中的那些PIR之一时，您将如何使用RESET按钮“锁存”，以“UN-LATCH”并重新臂系统。
提前感谢任何帮助或建议。

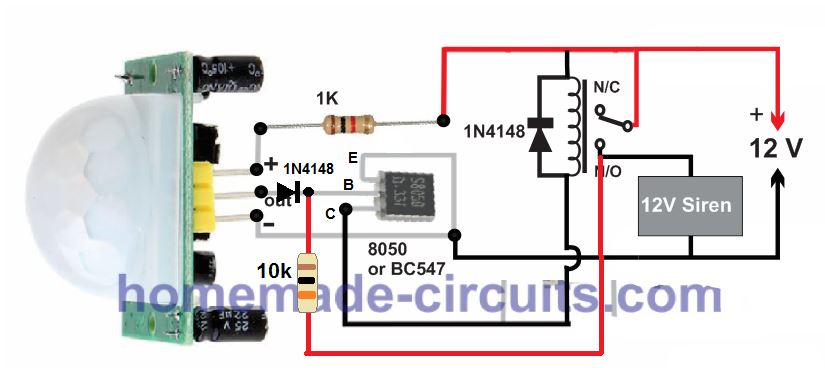

嗨，为了锁存继电器，您可以通过继电器和晶体管基座的N / O触点添加以下修改
要添加复位功能，只需在晶体管的基极发射器....上添加一个按钮开关复位按钮时，用户必须远离PIR检测区域。
非常感谢！
继电器N / C连接的第二根电线在哪里？
欢迎您... .n / c将保持开放。
非常感谢你，Swagatam。真的很感激!
