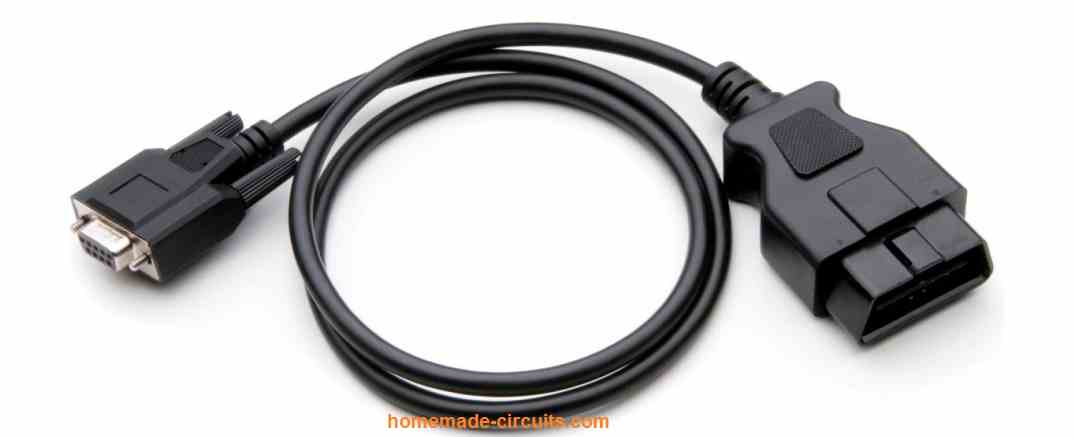

DB9到OBD-II适配器电缆是一种易于使用的适配器，使EasySYNC系列CANbus产品能够兼容OBD-II接口连接器，通常用于汽车诊断。
DB9引脚直接适合EasySYNC CANPlus模块或任何符合CAN-in-Automation (CiA) DS102-2引脚的CANbus适配器。
OBD-II端可以直接插入任何汽车诊断端口。该电缆特别适用于OBD-II标准的CANbus部分。
该电缆配有一个常规的DB9母连接器和一个OBD 16引脚公连接器，用于跨EasySYNC CANbus产品和OBD- ii接口执行必要的通信。

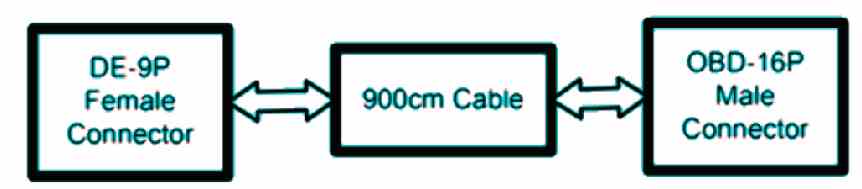

理解框图
DB9连接器(女)
DB9连接器是一个母型9路D-sub连接器(也称为DE-9S)，可以直接连接EasySYNC CANPlus产品。从CANbus传输的信号也符合CAN-in-Automation (CiA) DS102-2引脚标准。
电缆长度
OBD-M-DB9-ES芯线长900mm。
ODB-16P连接器(男性)
在OBD-II汽车应用中，ODB-16P连接器的布线设计使其连接到CANbus引脚。

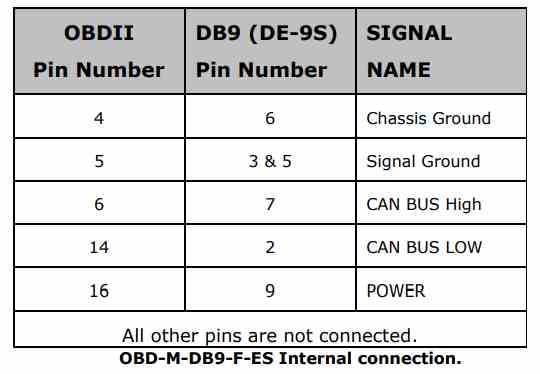

内部连接
下表说明了OBD-M-DB9-F-ES的接线是如何实现的。

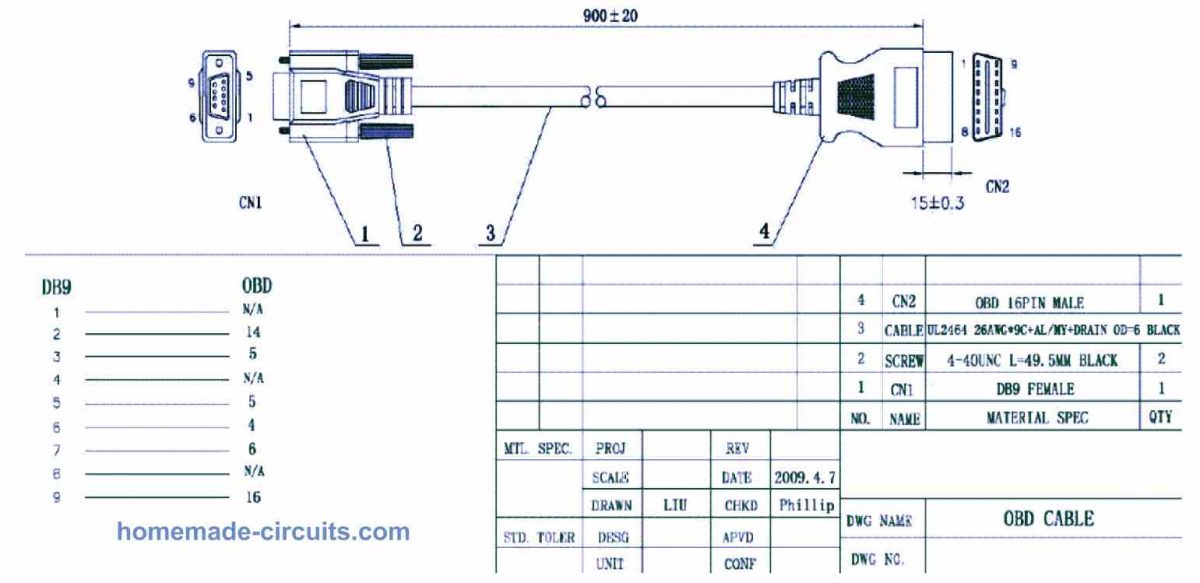

OBD-II适配器电缆的Pinout图
安全的定义
OBD-M-DB9-F-ES是在有限电源(LPS)设备类别中指定的，设计用于在电压低于60VDC的情况下工作。
环境规范
OBD-M-DB9-F-ES是一种无铅产品，符合以下给定的标准环境指南:
RoHS, WEEE, REACH，全氟辛烷磺酸和十溴二苯醚。
