一个简单的摩托车电池过放电保护电路解释在下面的帖子。当摩托车交流发电机未启用或空转时,该电路将防止电池通过摩托车前照灯过度放电,在这种情况下,电池通常通过前照灯灯泡承受超额负载。
提高摩托车电池效率
摩托车电池的尺寸和等级通常比汽车和使用的电池要小得多。摩的电池的主要用途是通过按下给定的启动按钮来实现电子启动。
然而,这种小型电池在运行喇叭、指示灯、尾灯和刹车灯等过载时,还必须承受进一步的压力。
尽管上述负荷大多依赖于摩托车电池功率,但对电池充电水平影响不显著。
真正影响电池的是摩托车的头灯,当打开时,它开始通过交流发电机和电池以共享的方式吸取巨大的电流。
这就是为什么我们通常看到的前照灯强度随不同的摩拜速度而变化的原因。
在更高的速度,交流发电机负载股票公平程度,但当车辆不动的情况下或在中性空转模式,灯开始消耗大量的电池供电,耗尽电荷的危险的低水平,这可能发生在几分钟内如果没有关闭。
提出的摩托车前照灯低电量放电保护电路就是为了自动解决这一问题。
这并不复杂,这是一个简单的低电池截止电路设置,当电池水平低于设定的预定水平时,切换电池和前照灯之间的连接。
这个电路可以理解为:
它是如何工作的

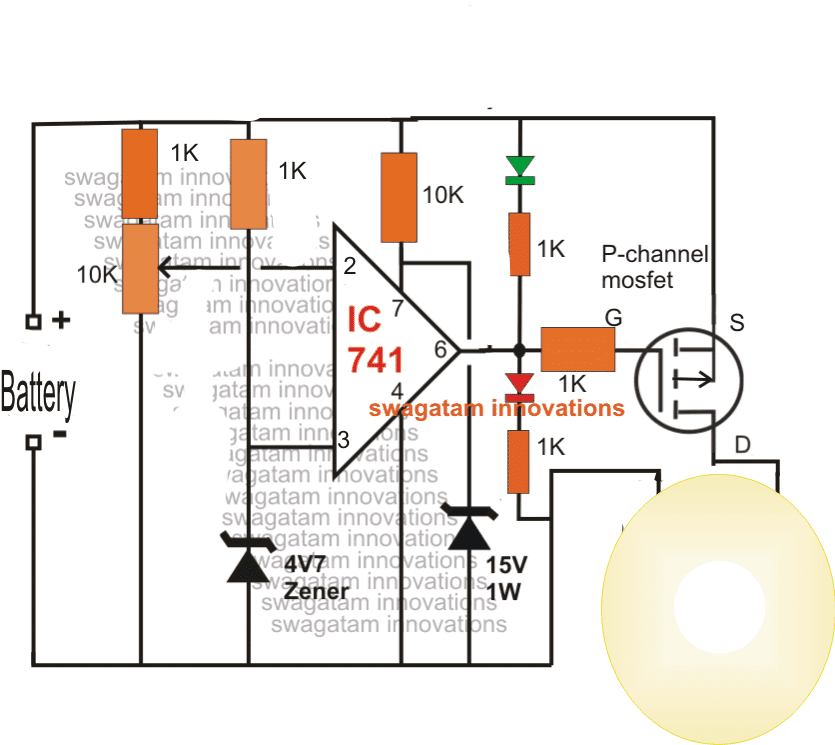

opamp 741 IC在这里被配置为一个比较器。
它的引脚#3是参考固定电压由连接齐纳电压确定。IC的引脚2执行传感输入的功能,并保持opamp引脚6的输出低,只要它的电位保持在引脚3的参考值以上。
只要电池电压高于设定的安全阈值水平,上述条件就会保持在合适的位置,从而使输出引脚6保持在低逻辑水平。
引脚#6的低确保p-mosfet允许传导和照亮附加的头灯。
因此,只要电池电压继续高于安全阈值,头灯就可以通过mosfet接收所需的电源。
现在假设电池水平开始下降到设定水平以下,这将意味着引脚2的电位下降到引脚3的参考水平以下,或者换句话说,引脚3的参考电位高于引脚2的电位。
上述情况立即提示输出的opamp引脚#6在供应水平或在一个高逻辑。
高引脚#6意味着mosfet现在被抑制从传导,开关头灯。
上述情况以触发器的方式持续,直到灯永久关闭时,电池电压不再能够上升到安全阈值以上。
