一个收发器是一种无线通信设备,它有自己的发射器和接收器单元,用于与远处的另一个类似设备进行通信。用户与机组两边都要切换发射机在说话和听的同时,要分别接受对方和对方的谈话。
介绍
在这篇文章中,我们讨论一个简单的低距离收发电路任何爱好者都可以使用它,在与邻居朋友聊天的同时享受乐趣,而不需要任何费用。
此外,这个移动广播波段收发器可以为您的家庭提供一个便宜的无线内部通信系统,使您能够与另一个相同准备的设备通话。它可以在旅途中与朋友的车辆上使用,也可以用于正常的野外和露营应用。
建设提示
在装配时,部件的所有端子都必须保持尽可能短。完整的可以组装在一个部分的泛板或适当钻孔塑料板,大小调整在外壳内。
收发器可以装在一个3-1/2英寸的。x 2-1/8。x 2。铝盒与所有零件组装在一个紧凑印刷电路板或veroboard。保持所有部门的领导简短。
电感L1和L4是Bourns, 15 μ h,超小型,RF扼流。
L2和L3为Bourns, 1.2µh,超小型,RF扼流。S1为DPDT迷你拨动开关。J1是天线的香蕉插孔。
天线可以小于5英尺长,这可能是一个正常的可伸缩天线随时从市场。
使用驻极体MIC
在最初的设计中,mike是碳型的,阻抗为1.5K,连接在R1/C3连接和S1之间。由于碳麦克风已经过时了,我用一个代替它驻极体麦克风电路。
耳机可以是普通的1K磁性类型或标准耳机,插入连接器J2,这是一个微型电话插孔。
使用第三泛音水晶
的晶体在这个收发单元中使用的是第三泛音类型。意思是,晶体的基频可以是任何值,但必须用第三泛音特征来指定。
例如,如果晶体的基频是27兆赫兹,那么晶体将以27 × 3 = 81兆赫兹的第三泛音频率振荡。

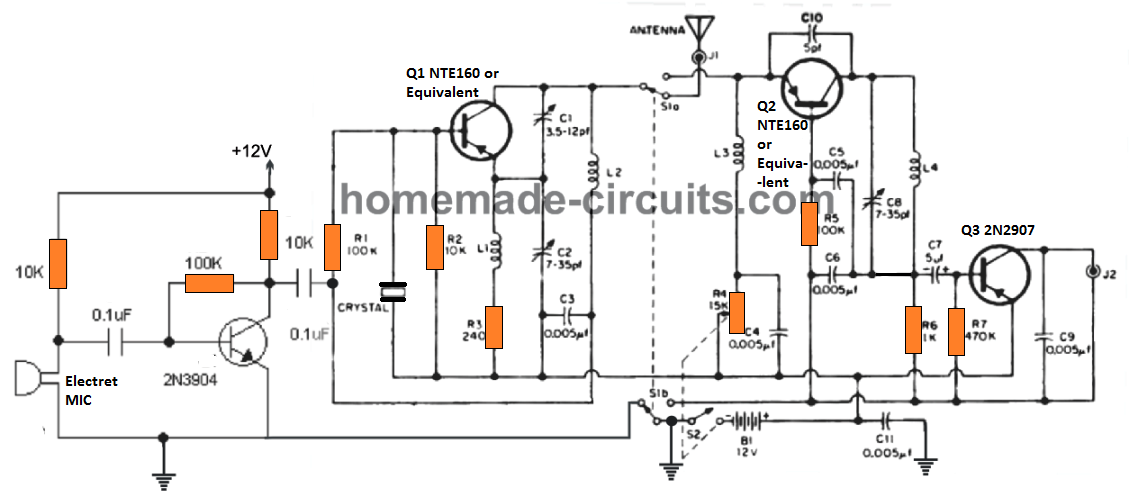

电路是如何工作的
晶体管Q1,连同晶体,电容器C1, C2, C3和电感L2组成高频RF振荡器,其频率由晶体的第三泛音值决定。由于使用晶体,频率是稳定的,没有变化。
Q2晶体管连同C8, L4也形成一个振荡器,但被设计为接收电路。C8 L4必须精确调谐以锁定来自另一个收发器单元的晶体频率。
开关S1a/S1b是一个组合选择开关,用于在两者之间进行选择发射器和接收器函数。当开关转向Q1时,激活发射机,使发射信号通过天线进入发射机。
当开关朝向Q2侧时,它激活接收器部分,以便它能接收另一个远端收发器发送的信号。
Q3部分是一个简单的音频放大器,它将从Q2捕获的信号放大到适合耳机的水平。
MIC部分是单个晶体管MIC放大器,用于放大语音信号并调制Q1频率,以便将语音信号传输到空气中。
S2为开/关电源开关,可与R4罐集成。R4是一种灵敏度控制电路,它也可以像音量控制一样使用。
电池可以是12v密封电池,也可以是锂离子电池。
如何设置
设置过程其实很简单。为了从本机得到一个最佳的范围,通过调节两个可变微调器C1, C2使发射器的谐振达到峰值,直到检测到最大强度.这可以简单地通过一个场强计或s计的帮助来完成。

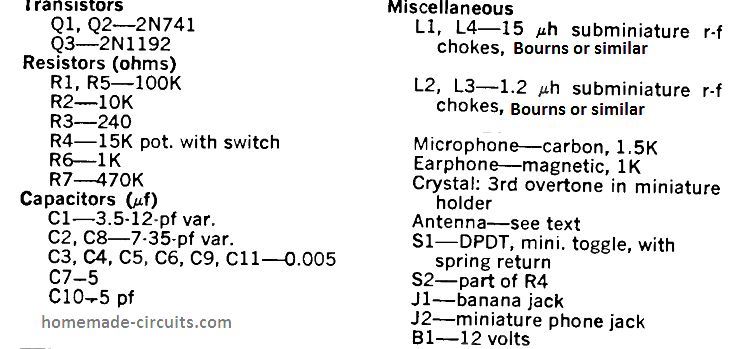

零件清单
FCC的指导方针
警告:这个单元可以归入第15部分FCC的规则.除非认证卡(或合理的传真;(见第32页)由至少拥有二等无线电话操作员许可证的机构签署,且必须经过该机构的彻底核实。
另一个简单的收发器设计

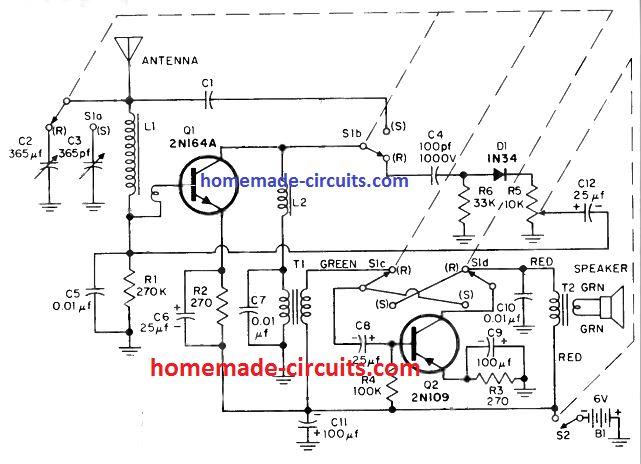

参考上面的电路图,C1只是一个所谓的“花招”电容器,它通常由两根松散扭曲的接线组成,一根从S1a端接,另一根从S1b端接。一定不要把电线上的珐琅涂层弄掉。

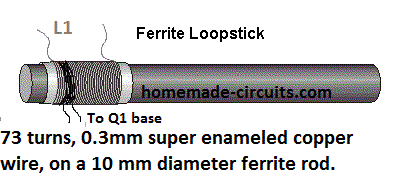

LI是一种常用的铁氧体环形天线,常用于调幅无线电接收机中。下面的图像显示一个标准AM环天线线圈。
如何制作天线线圈
L1天线线圈使用73匝0.3毫米超级漆包线铜线在任何标准铁氧体棒。L1的晶体管基极侧在73个转上由10个转组成,使用相同的导线。
L2是通过缠绕25英尺的7/41 litz电线在一个3/4英寸长和1/2英寸直径铁氧体核心。T1是一个10K到2K的微型驱动变压器。T2是一个2K到100欧姆的小型输出变压器。
T1、T2为标准音频输出型变压器。
扬声器可以是一个8欧姆1/2瓦的小扬声器。S1是一个四极双掷开关与返回杠杆行动。S2是带有开关的10K音量控制的组成部分。
天线只是一个很长的伸缩天线(不要超过7英尺),这可以是一个正常的汽车无线电天线。
如何操作
要操作简单的收发电路,请打开音量控制/开关并调整旋钮至最大音量。还调整C2微调,直到你听到一个零点在任何AM广播波段的接收机频道。
你将需要建造两个这些单位,必须与他们的设置相同,然后享受通信距离100米ro甚至更多,取决于天线的方向。
设置
当测试传输频率时,调整组电容C3为最大功率。如果你碰巧听到很多尖叫声,你可能不得不调整扭曲长度的“噱头”电容器,以减少收发器的灵敏度和尖叫效应。
确保两个通信收发机的发射频率和接收频率不同,以确保反馈效应和干扰最小。

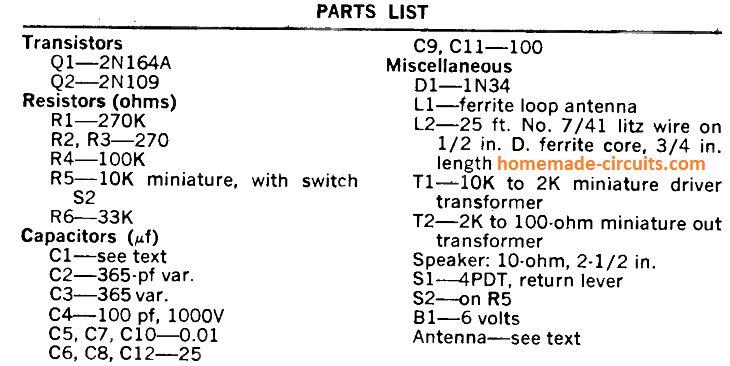

零件清单
