本帖讨论了一种简单的物料储存液位控制器电路，该电路可用于在储存容器被填满到规定的阈值水平时自动激活和关闭储存填充电机。这个想法是斯拉詹提出的。
电路目标与要求
- 我需要帮助与发动机控制填充存储在那里的材料水平控制的光电阻器和激光束。
- 当光敏电阻看到光，它是必要的启动发动机和填补存储，直到水平的材料被切割激光束和光敏电阻保持没有光，然后关闭电机和激光束。
- 在一定的时间间隔后(3 - 5分钟)打开激光束，并再次检查储存材料的水平。
- 我在网站上搜索了一下，但是我找不到类似的东西。
设计

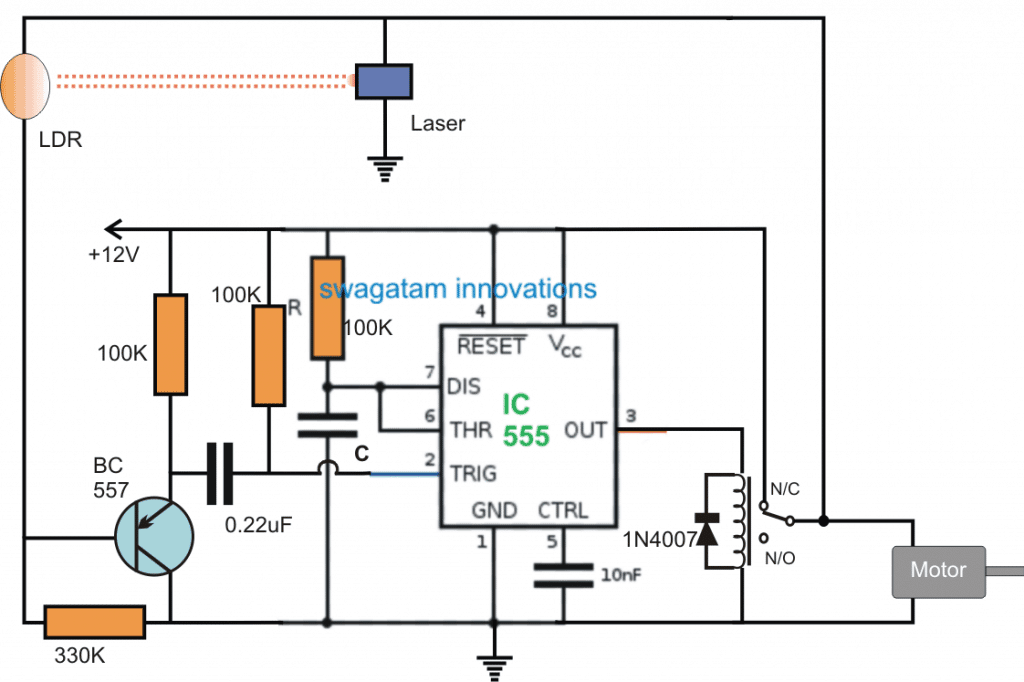

上述要求的储料位指示电路可以使用以下简单配置来构建:
电路的功能可以理解为:
当电源第一次接通时，电源为555电路供电，同时也接通电机，激光通过继电器N/C触点，在接收LDR设备上造成低电阻。
LDR的低电阻阻止BC557导电，在这种情况下情况锁定，直到激光/LDR之间的空间开始被相关材料填充。
当材料开始填充时，在某一时刻它会达到异地恋/激光通信光束，并中断光束。
一旦发生这种情况，LDR电阻就会变高，允许BC557传导并触发IC 555级，实际上是作为一个标准的单稳态多谐振荡器电路．
IC 555触发进入行动，并在过程中激活继电器。继电器触点位置由N/C变为N/O，可根据用户要求立即切断激光、LDR网络和电机的电源。
这种情况一直持续到单稳态失效的设定时间，继电器恢复到之前的N/C位置。电路现在到达它原来的待机位置并激活电机，直到存储器再次充满。
所提出的贮料液位控制器电路可通过适当附加报警指示来进一步增强12 v报警电路与继电器的N/O触点，以便每当存储满时，继电器禁用激光，也激活相关的警报。
C的值可以根据这个电阻的100k来确定IC 555计算器软件．
我将立即进行测试!
非常感谢
当然,谢谢!如果激光/LDR关闭BC557失败，则将330K增加到1M
嗨，Swagatam，我做了这个电路，但只有在10K电阻而不是330K的情况下才能正常工作。
当LDR电阻缓慢增加时，IC555引脚2没有触发，оnly当LDR电阻急剧增加时。
这部分电路能用LM741来完成吗?
Hi Sladjan, IC555的作用像一个比较器，也作为一个定时器，因此它比opamp更有利
我认为您可以尝试将0.22uF增加到1uF或2.2uF，然后检查响应
但LDR电阻不应缓慢增加，应在电源接通和激光照射到LDR时立即增加，
其次，当LDR上没有激光时IC会触发，只要激光被聚焦，IC输出就会关闭。
我觉得你的台词有点混乱。
斯瓦塔姆先生，你有不同线路图的PDF文件吗?你能寄给我吗?
抱歉，我不记得你指的是哪个pdf了?
太好了，先生，我的咖啡机需要帮忙。我想做一个定时器开关，我可以把它设置在0-60秒。
fo东西:
实验1 >
1.我把计时器设为50秒
2.我按下启动开关(如铃开关)，泵就会启动
3.50秒后泵关闭。
实验2 >
1.我把计时器设为50秒
2.当我按下启动开关，绿灯亮，水泵亮
3.还有另一个开关，我可以使用手动停止泵时，计时器没有达到50秒。
请帮忙先生，非常感谢先生。
Wong，你可以试试下面的概念:
//www.addme-blog.com/2016/11/submersible-pumpset-timer-circuit.html
只需将一个SPDT开关并联到最左边的0.1uF电容上。
无论何时你关掉这个开关，计时器开始计数，任何时候你打开开关，计时器暂停和重置。
请确保将1N4148二极管从引脚3连接到引脚11。
你也可以参考这篇文章
//www.addme-blog.com/2016/11/ic-4060-timer-latching-problem-solved.html
谢谢您的快速反应，我会努力的。
再次感谢先生的帮助
不客气
先生，对不起，你知道dioda zener BZX55C的等号吗?在我的旧咖啡机里有一台dioda zener BZX55C坏了。请帮忙，先生。谢谢，先生。
黄，这是齐纳二极管，BZX55C是它的序列号，实际电压值应该就在它旁边，试着定位和识别那个数字。
你有电子邮件吗?我会把BZX55C二极管的图片发给你。
我试着找到二极管的位置，只发了BZX55C。
抱歉，你必须自己做，你可以接受这里的数据表的帮助
http://www.rectron.com/data_sheets/bzx55c-bs.pdf
或者你可以用3V齐纳试验，然后其他更高的值，并检查哪一个齐纳允许机器正确启动。
早上好，先生。
你能告诉我用什么元件做这个电路吗
//www.addme-blog.com/2016/11/ic-4060-timer-latching-problem-solved.html
因为附件照片中的方案细节不太明显。
谢谢先生。
王，请点击放大图，你就可以清楚地看到所有的部件了。
所有电阻的额定功率为1/4瓦。
晶体管是BC557
如果你有任何具体的疑问，请尽管问
我聋了,就像一个简单的电路利用555年触发继电器12 v点亮一盏灯,当电话响了我知道如何连接ext.发言人杰克和光明但我不是美国舒尔如何触发继电器与555年我退休,我还有些555年和继电器没有附近的一个电子给我,我也有一个良好的供应一般的电阻和帽，我可以电线继电器，所以它停留在一旦收到铃声，我想在我的商店(爱好木工)，如果有人打电话或已经打电话，我将知道，
也可以使用另一个555放大器音频运行一个大型8欧姆外接扬声器。我在电子领域工作了很多年，但随着时间的流逝，我忘记了很多我以前不知道的东西，现在我只是一个老家伙。
上面的文章其实与你的问题无关，但我还是会为你回答。您可以参考以下链接，这可能会帮助您解决您的问题
//www.addme-blog.com/cell-phone-ring-flashing-lamp-indicator-people-hearing-loss/
