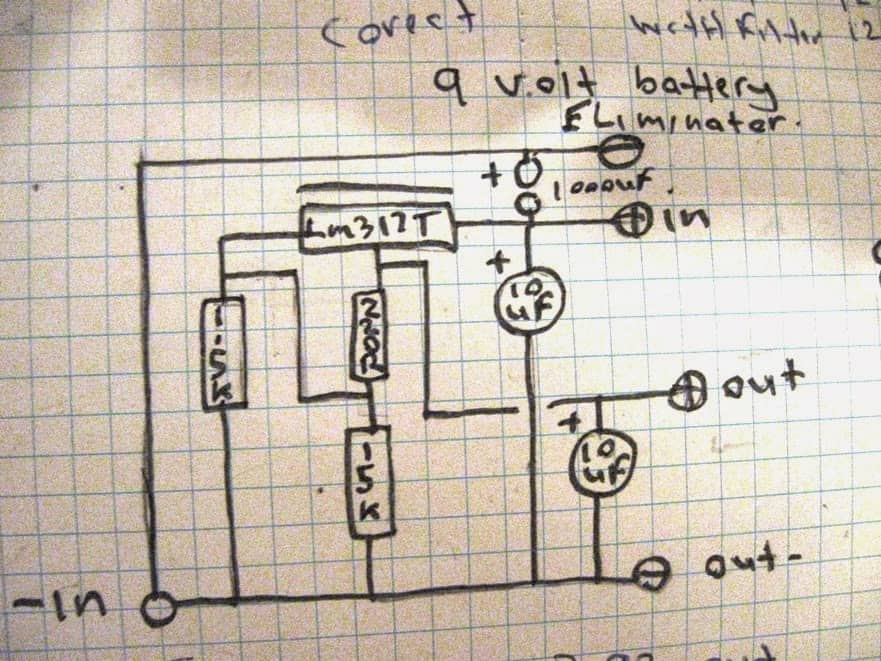

这篇文章展示了一个由Steven Chiverton先生设计和研究的9V电池消除电路，Steven Chiverton先生是本博客的热心读者和经验丰富的电子爱好者。让我们向他学习更多。

9伏电池消除器电路测试:

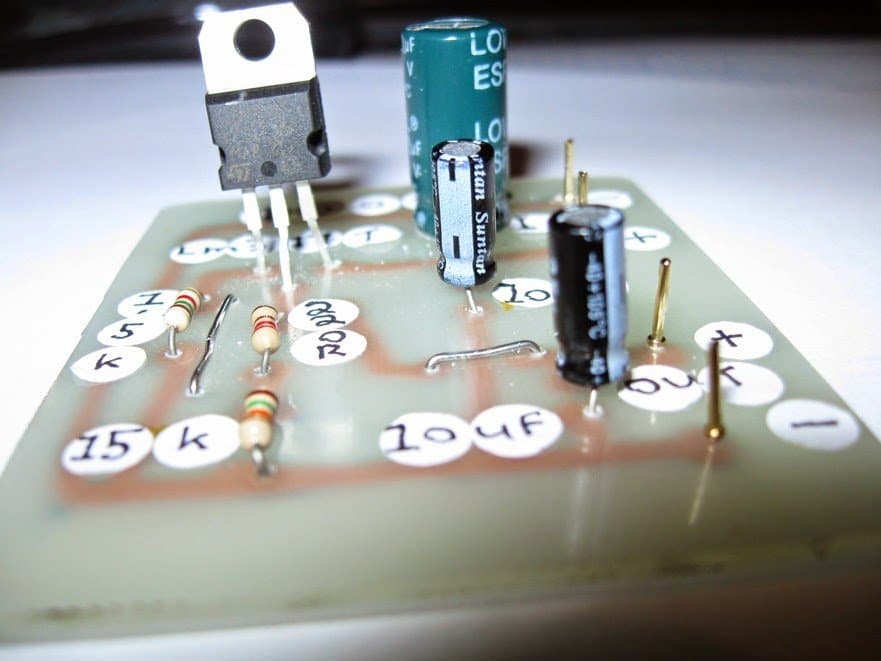

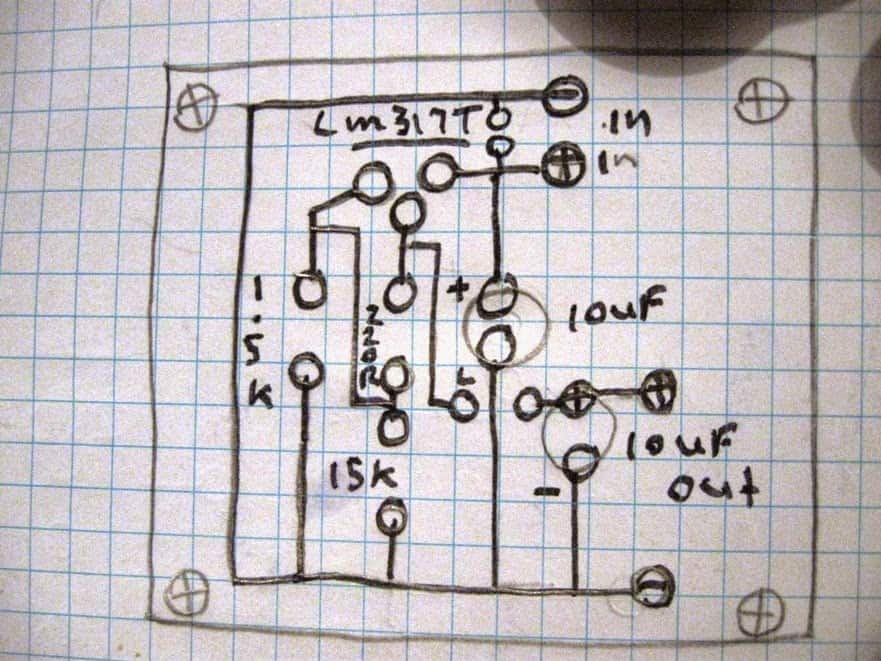

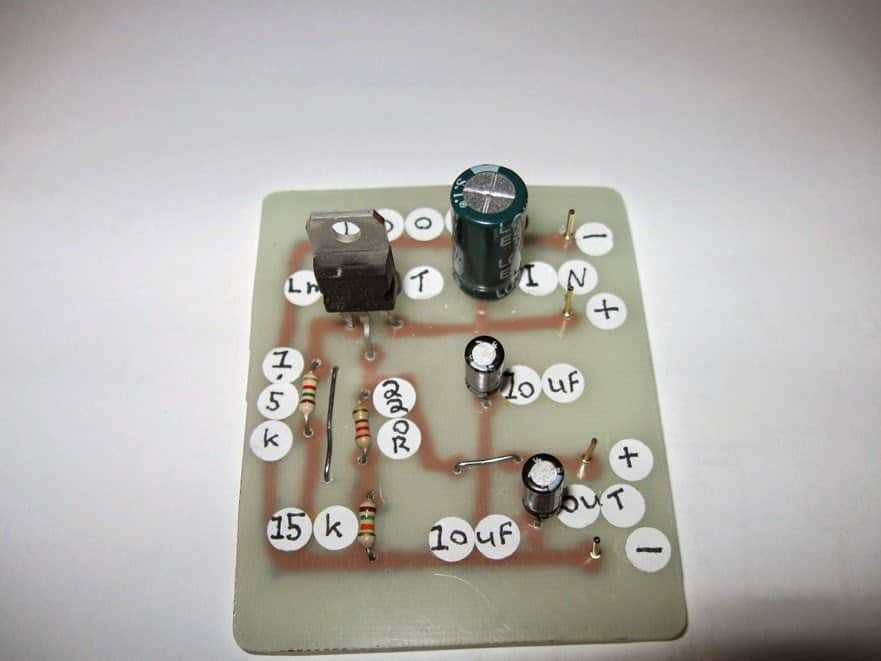

每个电路电路2 x我犯了一个小修改购买添加低esr 1000 uf filetr电容器每个电路之间积极的和消极的产出,后者施工后我决定测试他们但是我删除了滤波器的电容要注意每一个9伏电池等效电路之间的区别。

第一次测试是用1000uf低esr滤波器电容的电池消除器，我给它输入12伏直流，输出9.21伏直流。然后电池消除器没有低esr滤波电容器被测试，我给它相同的12伏直流和输出更少在9.05伏直流。

测试2，我然后改变我的变压器的电压输出到9伏直流，所以我把9伏直流输入到电池消除器与1000uf低esr滤波电容器，它的输出是8.18伏直流。然后我给同样的9伏直流到电池消除器没有1000uf低esr滤波电容器，它的输出是7.67伏直流。

测试3，然后我改变变压器输出电压为7.5伏直流，所以我馈送到电池消除器与1000低esr电容器和它的输出是6.75伏直流。然后我给同样的7.5伏直流到电池消除器没有1000低esr滤波电容器和输出6.2伏直流。

测试4，我然后改变变压器电压输出到6伏直流，然后我馈送到电池消除器与1000uf低esr滤波电容器，其电压输出是5.30伏直流。然后，我把相同的电压输入电池消除器，没有1000uf低esr滤波电容器，它的输出然后是4.88伏直流。

测试5个,然后我改变了变压器的输出电压为4.5伏特直流然后我喂到代电池与1000年佛罗里达大学低esr滤波器电容和输出是3.92伏特直流然后我相同的电压输入1000代电池没有佛罗里达大学低esr电容器及其输出3.62伏直流。

最后测试测试6，我然后降低变压器输出到最后设置3伏直流，并将其送入电池消除器与1000uf低esr滤波电容器，其输出电压然后是2.44伏直流。因此，然后我给同样的3伏直流到电池消除器没有1000uf低esr滤波电容器，它的输出电压然后是2.29伏直流。

所以我的研究告诉我，1000uf低esr滤波电容器或任何1000uf电解电容器剂量使差异提供更好的电压输出和滤波相比，不使用1000uf电解电容器。
