文章介绍了一个简单的21瓦LED灯电路模块，该模块可直接替代摩托车前照灯中使用的标准卤素灯。
LED vs卤素灯

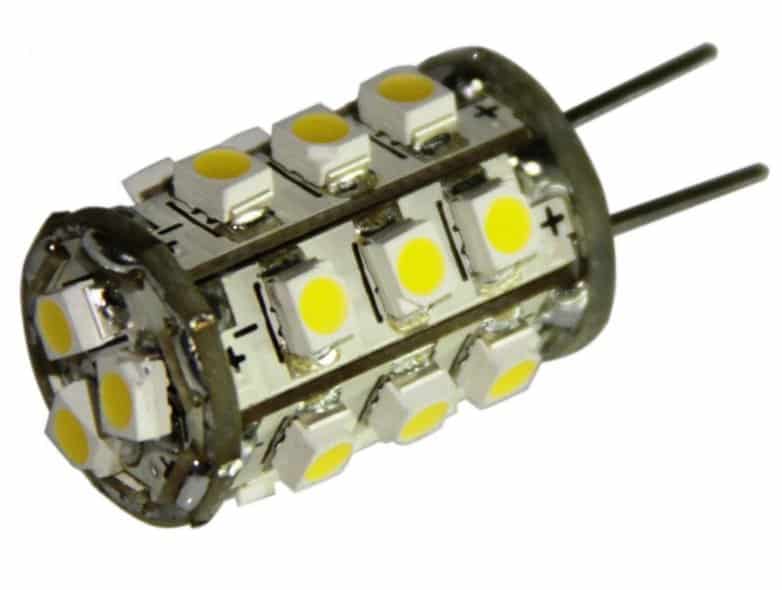

建议的“卤素”LED灯更换模块图像如下所示：

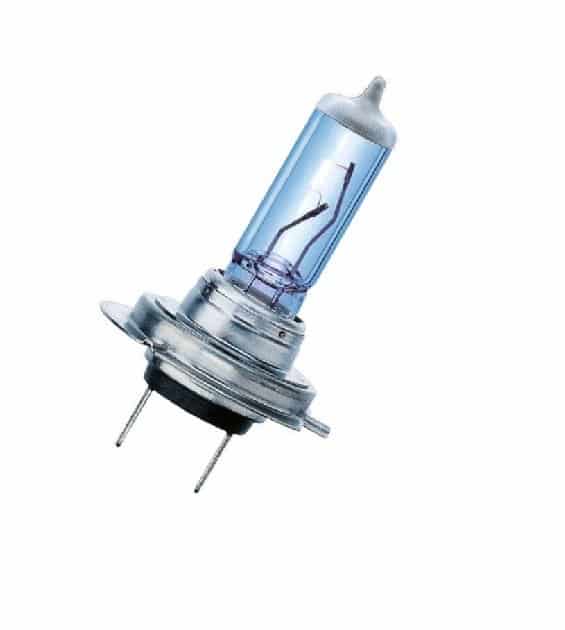

常规灯丝型卤素灯如下图所示:
顶部的图像显示了一个LED灯更换示例，下图所示为标准卤素灯泡配件。
随着LED的普及和普及，今天在家里制作任何想要的LED灯模块都是完全可能的，可以替代其他形式的效率较低的灯选项。
那么在这里我们就来讨论一下如何制作建议的卤素LED灯替换电路。让我们来学习一下程序:
参考上面的图像，我们可以看到，led连接在7个独立的pcb上，然后连接在一起形成一个单一的模块。
如何组装电路
每块板上都有3个led，总共有21个led。
之所以选择3nos LED，是因为车辆提供的12V电源只允许3nos串联，串联有助于在三个LED之间共享相同的电流。
现在已经超过了3nos。led不能串联，7根这样的串相互并联，以达到所需的21瓦。
上述组装必须在设计良好的散热器芯玻璃环氧PCB上完成。
整个配置可以紧密地固定在一个厚的六边形铝圆柱形former或base上，以形成所提议的卤素LED模块单元。铝将有助于吸收led产生的热量。
电流限制器是必不可少的
上述单位将严格要求电流控制驱动电路这可以通过以下几点来理解：
我们再一次得到了上帝的帮助多功能LM338集成电路用于所需的电流控制功能。

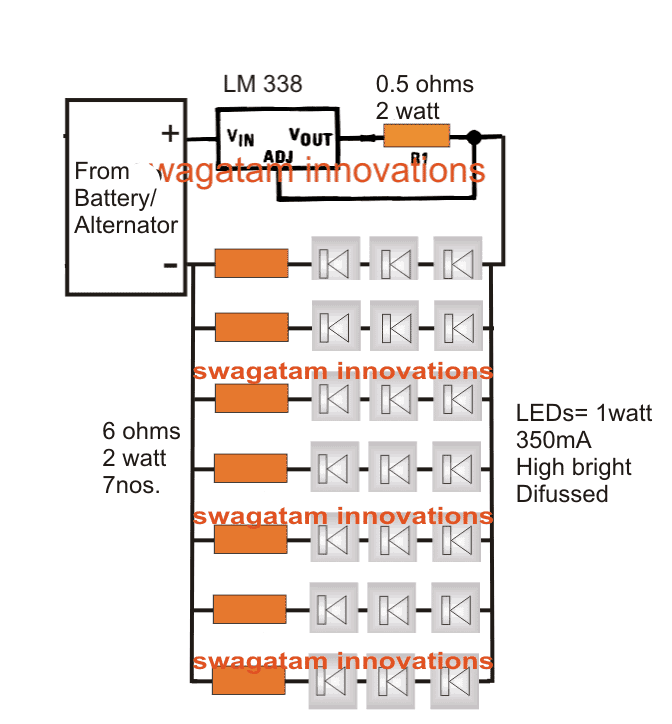

参考电路图，我们可以在它的上面看到它最简单限流模式. LED总共消耗约2.5安培的电流，这是IC不允许超过的，以确保设备安全。

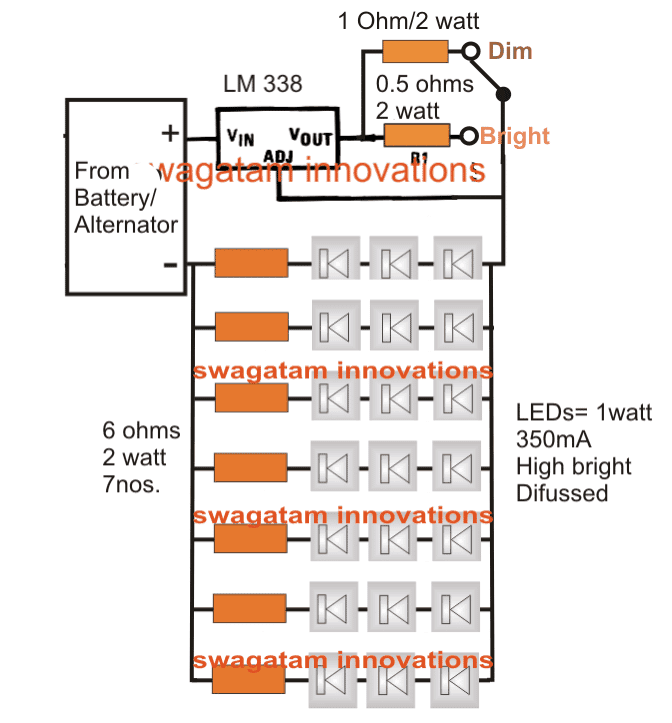

以上设计可以升级为调光选项，如下图所示:

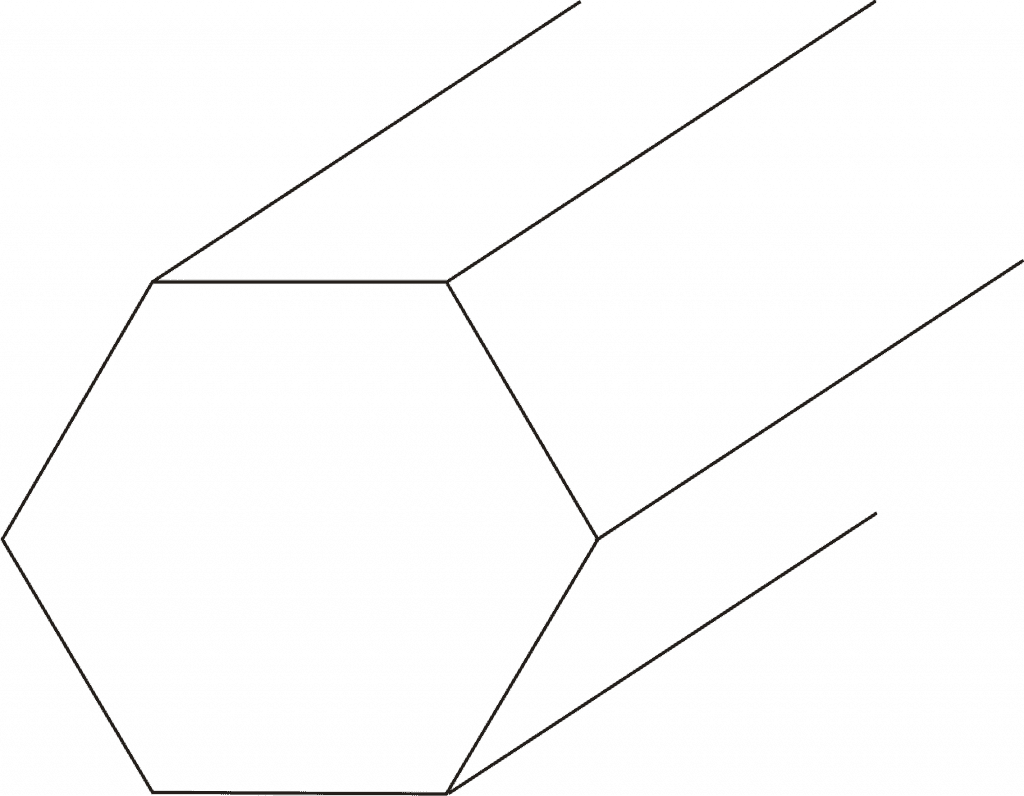

铝制底座(用于散热器)或底座设计，用于固定LED PCB组件
摩托车卤素灯与LED灯的效率比较
< < < <输出 ---------------- 卤素灯,LED卤素灯> > > >
- 标称瓦数-----------------55瓦-----------------21瓦
- 标称电压-----------------12V-----------------12V
- 测试电压----------------13.2V----------------13.2V
- 色温--------3200K------------------6000K
- 光通量-----------------1500lm-----------------2500lm
嗨赃物
我可以请教您的意见吗?
我的摩托车有一个9伏10瓦的三面led灯。不幸的是，该灯驱动器因过热而损坏。我拆开外壳，看到电子部件散落在PCB上。
LED灯本身状态良好，因为我用一个直接连接到COB LED的外部电源进行了测试，所有的灯都亮了。
我的问题是,；你能帮我做一个基于这个LM338的COB LED驱动电路吗？我有一个高-低LED开关连接
我得到的COB LED数据是：
用于近光的2 x 9V 10瓦@900mA/LED
1 x 9V 10Watt @ 900mA / LED用于远光灯，在远光灯条件下3个LED灯同时点亮。
先谢谢你。

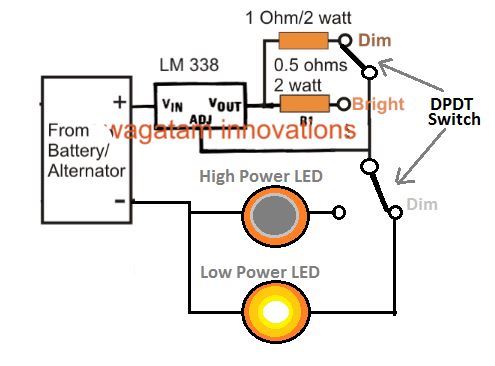

Hi Racky，您可以对上述应用程序使用以下设计：
未计算电阻器的值，您可能必须计算它们以设置精确的限流范围

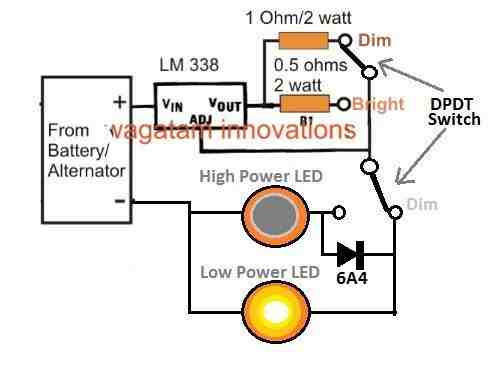

这里有一个更正确的设计，允许所有LED在高亮度模式下同时点亮：
你好，我有五个5w的led想一起使用。每一个都有6-7的额定电压降和700ma的正向电流。你能帮我决定我需要哪些电阻吗?我也想用一角硬币。
您好，您想在哪里安装它们，或者这些LED的电源电压是多少
我将制作一个如上所述的设备，但是在一个带有小风扇的散热器上。这是一个普通的12v摩托车电池，所以它的电压范围在12-14伏之间。非常感谢。
好的，很好，在这种情况下，您可以尝试上面文章中的第一个电路，在每个字符串上使用一个LED，因此您将为5个LED使用5个字符串。
使用8欧姆5瓦电阻串联每个led，并使用0.35欧姆5瓦电阻的LM338输出电阻
非常感谢你的帮助！如果我想要一个调暗开关呢？你推荐什么？
不客气如果调光选项是必需的，那么你可以选择第二电路，并使用1欧姆5瓦的其他电阻与调光开关。
ic LM338很难获得，所以我想用LM317替换它，用LM338我们可以连接7个，问题是当我使用LM317时，有多少个LED？我需要你的帮助。提前谢谢。
可以使用3串，3个1瓦的led在每串和LM317安装在一个巨大的散热器
我想知道是否有替换零件LM338, LM338在我住的地方很难买到，我找了20多家电子产品商店，但他们没有。有没有替代LM338的IC，还有IC系列要替代什么，提前感谢(不好意思英语不好，我用谷歌翻译)
很抱歉，没有直接替换此IC的方法，或者您可以尝试以下复制此IC的离散方法
//www.addme-blog.com/2012/01/how-to-make-versatile-variable-voltage.html
我想把35w的卤素灯泡换成20w的LED灯泡，我需要用什么二极管来做桥式整流和电容值。谢谢
您好，您可以使用6A4二极管作为电桥，以及6800uF/35V caapcitor
你好，先生，
我正在尝试双色LED（暖色和辉光），通过使用调光器电路将颜色从暖色更改为辉光。这与通过调光器改变亮度不同。
我提出了一个想法，但我这里需要帮助。我的想法是，当你使用常规调光器时，温暖的led会开始亮起来，直到它达到最大亮度，发光的led会达到最大亮度，当你使用调光器时，它会一直亮下去，直到关闭。你知道我怎么才能做到吗?
提前谢谢,
你好大卫,
简单地说，你想要一个调光电路，通过控制调光电路....，实现LED照明从暖白到冷白的平稳过渡，反之亦然对吧?
先生，谢谢你的回复，先生，你能告诉我电容和桥整流器的价值，这之后用了什么组件?
Syed，请指定LED瓦数，这将帮助我计算出桥额定值和电容值，大致....请记住，超级电容器非常昂贵，但几乎是永久性的
先生，有超级电容器的替代品吗？我认为led的电流大约是0.45安培
对于前照灯而言，0.45安培看起来相当小，至少应为2安培，您可以使用1N5408二极管作为桥式整流器，对于电容器，您可以尝试并联4个6800uF/25V，
梅里美联社se爵士请求干草k美联社aisi led头灯电路设计karain摩托车的k liye jis ki roshni bohot tezz ho或我们没有电池pe chalain自行车ki权力pe仅仅matlab干草k梅里自行车我abhi电池nahi干草laikin jb自行车开始霍蒂干草你光ho jati干草laikin我们shayad交流源干草或我们加速体育依赖干草zyada请给我一杯清淡的茶，请aisa kuch设计karain
Syed，您可以尝试使用一组超级电容器，在使用桥式整流器整流后使用电源，这可能有助于LED产生恒定的辉光，无论摩托车速度如何。
你好，先生，
我需要你的帮助，我做了一个自行车led灯泡
我安装了2 led的20瓦特和3 led的12瓦特
请帮助我设计它的电路，因为当我们直接连接电池时，它会打开，它会加热，一段时间后熔断，所以请给我正确的电路图，请帮助我
您好，阿披舍克，如果没有使用合适的散热片和电流调节器，任何高功率LED都会烧坏。
您需要将其安装在大型散热器上，并在电源和LED之间插入以下说明的电流调节器：
//www.addme-blog.com/2013/06/universal-high-watt-led-current-limiter.html
Swagatam您已经展示了21个led，其产生的流明在1500-2500流明之间…如果我们计算每个led的流明，则单个led的流明至少为71流明…您能告诉我们从何处购买这种高流明led以及它们的估计价格是多少…。。
谢谢
先生必须使用哪个led，我的意思是led的数量，或者我可以使用SMD led 5730与你的电阻值。等待您的答复，先生
同样，电路显示了SMD 1瓦LED的设置，对于其他LED，您需要相应地计算电阻
请阅读下面的文章了解更多关于这个主题的信息:
//www.addme-blog.com/2013/06/universal-high-watt-led-current-limiter.html
在串联LED时，重要的是要看到阴极和阳极端子，我的问题是端子的顺序真的很重要。？？我是否可以在看不到正负端子的情况下以任何方式串联LED？
是，对于LED，必须始终通过观察正确的极性来连接，尤其是串联连接时，即使单个LED反向连接，整个阵列仍将保持关闭或可能损坏。
好的，我试试看，谢谢
所以我们不能生产交流led系列灯泡
您将不得不包括高压隔离电容器，其余的组件可以消除。
制作两个50 LED系列并将其相对端连接在一起，这意味着一个系列的阳极端应在两端与另一个系列的阴极端连接。
现在简单地将这个组件的一端连接到一个主终端，而另一端通过高压电容器连接到另一个主终端。
整个装置会太危险而不能碰，锻炼时要足够小心。
感谢您的及时回复bt先生，我们可以通过在每个led上添加一些IC来运行没有电路的led吗………。我想在230v交流电上直接运行，不需要像节日系列灯这样的电路
LED与灯丝灯泡不同，没有电容器，如果直接连接或通过电阻器连接，LED将以最轻微的电压波动开始熄灭。因此，必须使用推荐的电容电路。
先生，实际上，我想制造100个led toran，每两个阵列50个led，我正在尝试将led转换成AC灯泡，比如6.2 v节日装饰灯，这是我的问题，先生
您可以使用以下电路，只需在输出端并联连接两个阵列：
//www.addme-blog.com/2012/04/how-to-make-led-bulb-circuit.html
您好，先生，我正在尝试制作AC 1瓦灯泡，如6.2 v 3安培微型灯……因此很容易将led串联焊接，而看不到led的正负，因此请帮助……。提前感谢
您好，basit，我不太明白，您打算在哪里以及如何焊接LED？？
您好，先生，我正在尝试制作AC 1瓦led灯泡，如6.2 v 3安培微型灯或节日装饰灯，这样就可以很容易地焊接led，而不必看到led的正负，所以请rpls…并提前感谢
感谢您的建议和及时的回复;再次感谢!!!!
我有一个20v 3amp直流输出;我可以用50欧姆2瓦的电阻串联一个3瓦的LED吗
R=20–3.3/0.9=18.55欧姆
W=（20–3.3）x 0.9=15瓦
请参考以上规格…你将需要大约20欧姆，15瓦特的电阻器，为上述的实现
这是否可用于普通汽车前照灯的高光和低光控制
是的，它可以使用，但光将相对不足的汽车前照灯应用
然后，我们可以电线每串4白色led与47欧姆电阻(为8mm led 20毫安电流，采取14.5伏电池电压)寻找led尾灯。谢谢。
如果满足计算结果，则可以进行。
一个充满电的电池将提供约13 v的电压，当车辆运行时，电池电压从13 v到16 v不等（因为大多数汽车直流稳压器的上限为16 v），因此我们是否可以在没有限制电阻器的情况下连接LED，并将4个串联的lm 338连接起来，以提供略小于LED总正向电流的电流？？谢谢
对于单个串，可以这样做，但当涉及更多并联串时，需要单个电阻器来均匀分布通过串的电流。
大家好，
非常感谢您分享的信息。我打算用上面的电路图做一个头灯。我想用一个调光电路，如电路2所示。我要把它装在我的本田独角兽上。独角兽直接从交流发电机获得电力。我将使用飞利浦1瓦高性能led。我检查了LM 338的引脚图，但是没有叫Adj的引脚。
1） IC 338中的Adj引脚是什么？
2） 我可以从交流发电机上取电还是从电池上取电/
3） 我了解到需要一个LED驱动电路来驱动一组LED。这是真的吗？
请尽快回复,
非常感谢。
阿杰
1)检查LM338 datasheet，您将得到正确的pinout图在其中。
2） 只要交流发电机还与蓄电池相连，就可以从交流发电机中获取电力。
3） 以上设计是一种电流控制的LED驱动电路。
嗨，斯瓦加坦，
有没有办法用12V DC制作1w的led驱动器?我的意思是至少为10-12个led串联供电，我已经通过了你的其他驱动电路，但我想一次供电10-12个以上，请让我知道你的想法，如果可能，电路。提前谢谢。
拉奇拉克K
嗨Rajtilak,
你可以试试这个电路，线圈需要做一点试验：
//www.addme-blog.com/2012/09/led-emergency-light-circuit-using-boost.html
对于线圈，你可以试着用22SWG线绕在一个20圈的环形铁氧体磁芯内。
你好斯瓦加坦先生。
前照灯灯泡有3个针脚。
那头灯的内存条是怎么回事?
嗨，卡皮拉，
上面的设计不包括调光功能，但可以很容易地修改该功能。这可以通过提供一个更高值的电阻选择选项来减少来自IC的输入电流，用于调暗led。
我会尽快更新它。
