本文介绍了一种简单的电路，可用于脉冲电磁铁。IC 555再次成为电路的中心部分。让我们了解这种简单可调电磁电路的制作过程，以改变电磁铁的磁力。
介绍
这个巡回演出是由jason先生提出的，他是这个博客的粉丝之一。虽然我不确定应用需求，但该电路可能可以用于控制电磁铁的平均磁功率，或者更确切地说，该电路可以被视为可调电磁铁电路。
所涉及的电路非常基本，已经在许多应用中使用，在我之前的帖子中解释说明。这里的应用程序与早期的应用程序非常相似，它通过一系列不同的脉冲或通过PWM方法控制输出负载。
电路操作
可以使用所示的配置适当地调整标记/空间比，这又可以用于改变输出负载的响应。
这里，输出负载是普通的自制电磁铁，通过功率晶体管尖端122连接。
为了达到比空间水平高的分数水平，电磁铁的功率是最大的，反之，为了减少电磁铁的磁性影响。
电磁铁可以是现成的，也可以在家里用合适长度的漆包线绕在磁芯上，如铁钉或铁棒等。
连接在电磁铁的二极管保护晶体管从电磁铁的后反电动势磁通量保护。
电路可以用5到12之间的电压供电，但必须适当地额定电流，否则电路将无法运行....如果使用电池，确保它的额定电压至少在1ah左右。
一旦供电，该可调节的电磁铁电路将使连接的电磁铁的磁场能够从零到最大程度地调整。

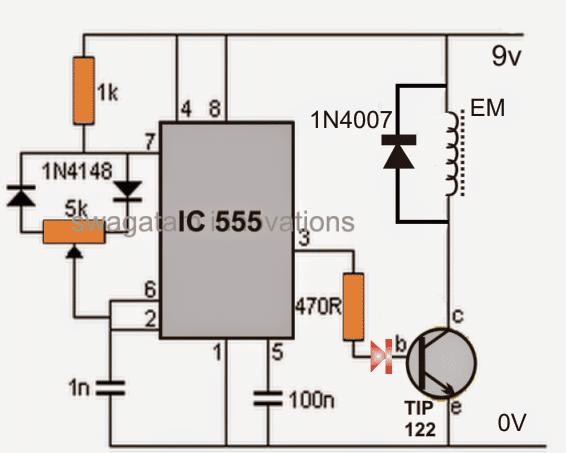

电路图
你好！我要做这样的事情，因为我需要测试我的摩托车的速度传感器（或修改里程，因为我购买了从0km开始的新规格），但以快速的方式（使用高Hz / kHz在555的输出中）。所以需要脉冲来模拟轮子灌木。这将适用吗？谢谢！
是的，它将以这种方式工作，因为它会有效地模拟从旋转轮获取的脉冲。
你做的电磁最好的工作，包裹在铁钉或某种铁氧体片的红色铜，如果是这样，我将寻找购买它，谢谢。
您可以使用铁螺栓和风约200圈0.5毫米磁线......但是用铁，因为核心确保减少和固定50到500 Hz之间的IC 555的频率，而不是在此之上
可以将LED显示屏添加到此以便在变化时明显显示磁场的强度吗？
你可以在晶体管底座上串联一个LED，这将实现所需的指示…
做一个基于微控制器的项目我的项目是一个起重机它也会有一个电磁体来拿起物体，这个电路可以吗?
您的应用可能不需要555个部分，只需将MCU输出源向晶体管基座进行控制以控制EM。
swagatam先生……我有一个3电缆setop盒子…有一个信号下降问题,autimatically显示没有信号两个或两个tgree分钟后我不得不关掉对n的供应又那么worrks n亦然…另一个节目指标但diesnt给视频置于oll . .或者它不把信号输出。。
Aqib努尔
电子N电气技术员......
我很抱歉Aqib，我不知道关于信号处理器单位，因为这些通常工作在极其复杂和复杂的电路。
在设计类似的电路时，我跑了这一点。
我是否理解，这是一旦连接到电源，这将继续脉冲开/关？555在电路中处于评分模式？
我的电路只要触发一次脉冲就行了。所以我尝试在单稳态模式下使用555。目前我的Pin2(触发器)没有连接到Pin6(阈值)，但Pin2被保持高，并有一个瞬间切换到地面。
我没有使用Pin4(重置)完全。我应该使用Pin4吗?
是PIN4必须连接到正面，否则单稳态将无法工作，您可以参考以下文章以获取更多信息
https://www.homemade-circules.com/interesting-timer-circuits-using-555-explored/
非常感谢您首先的帮助！
我所绕的路是这样:
https://drive.google.com/file/d/1HpHsFmg-9jpJaUBxJk0j6bNp1zXPClxJ/view
你的链接文章说
“根据IC的特征之一，一旦触发它停止响应任何后续触发，直到定时周期完成。但是如果有人想要终止定时周期，则可以通过将负脉冲或0V应用于REST引脚4，在任何时刻完成。
对于我的应用程序，我非常特别不希望它能够终止定时周期。
目前这条线路运行得很好。我知道连接引脚4到正极可以防止不必要的复位。什么可能会导致不必要的重置?这是不连接引脚4的唯一危险吗?
很高兴您的电路正在运行，就我知道IC 555的PIN4必须强制连接到正线，否则电路可能无法正常工作，您可以实际尝试并检查它如何响应
我相信那里有足够的电路例子在那里涵盖大多数情况，如果所有人都是一个电路，它将适用于他们的应用程序，这些电路可能是对较小的修改，但是详细解释这些电路工作的究竟是您最有价值对您的追随者的贡献。
它基本上是一个变量PWM发生器,这意味着pin3的开/关时间输出的帮助下可以独立变化。按时脉冲可以eb窄或宽,反之亦然的锅反过来决定了时间的晶体管和EM.Higher使他们更强大,而较低的ON时间则会相应地变弱。
要知道IC如何生成PWM，您可以阅读以下文章：
如何使用IC 555生成PWM（探索2种方法）
