本文介绍了一种使用1.5V电池和3.7V锂离子电池的4种组合电源电池电路，可以由任何个人制作，用于其个人应急手机充电功能。这个想法是伊尔凡先生提出的
什么是电源银行
Power bank是指在紧急情况下，在没有交流电源插座的情况下，在户外为手机充电的电池组。
由于其便携性和在旅行和紧急情况下为任何手机充电的能力，电力银行模块今天获得了显著的普及。
它基本上是一个电池箱，最初由用户在家里充满电，然后在外出旅行时携带。当用户发现自己的手机或智能手机电量不足时，他会将电池与手机连接起来，以便紧急快速给手机充电。
电源银行是如何工作的
我已经讨论过一个这样的例子应急充电器组件电路在这个博客中，使用了充电镍镉电池的预期功能。由于我们在设计中使用了1.2V的Ni-Cd电池，我们可以将4个系列的电池配置到所需的4.8V，使设计非常紧凑，适合所有类型的传统手机的最佳充电。
但是在目前的要求中，需要使用3.7V的锂离子电池来构建电源库，其电压参数对于同样使用相同电池参数的手机来说已经非常不适合充电了。
问题在于，当两个相同的电池或电池彼此连接时，这些器件开始交换它们的功率，使得最终实现了平衡条件，其中电池或电池都能够获得相同的电荷量或电池功率水平。
因此，在我们的情况下，假设使用3.7V电池的电源库充分充电至约4.2V，并在3.3V下应用于带有排水的细胞水平的手机，然后两者都会尝试交换电力并达到一个级别等于（3.3 + 4.2）/ 2 = 3.75V。
但3.75V并不能被认为是手机的满电水平，为了达到最佳响应，手机实际上需要充电4.2V。
制作3.7V电源组电路

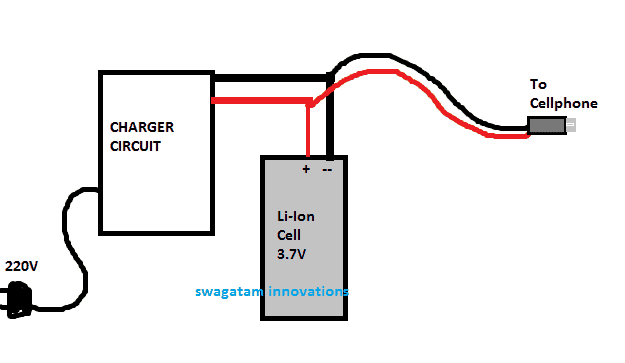

下图是一个电源模块设计的基本结构:
框图
可以看到在上面的设计,充电器电路3.7伏电池,充电完成后,3.7 v的电池盒是由用户在旅途中,每当用户的手机电池下降,他只是连接这3.7 v电池包很快就超过了他的手机。
正如前面所讨论的，为了使3.7V的电源组能够以一致的速率提供所需的4.2V，直到手机完全充电到这个水平，一个升压电路成为必要的。

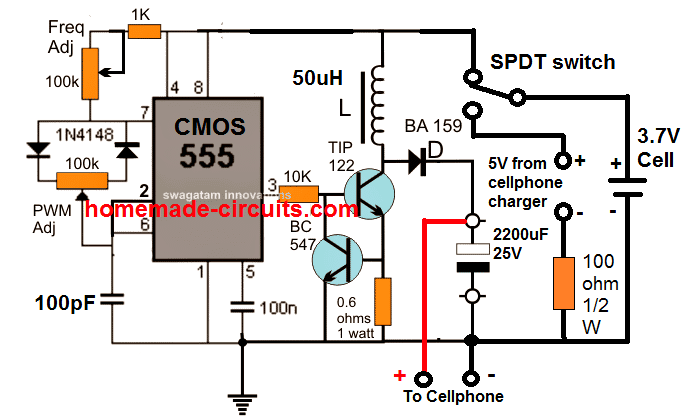

1) IC 555 Boost Power Bank电路
2）使用焦耳小偷电路
如果你认为上面的基于IC 555的充电器电路看起来很笨重，你可能会尝试一个焦耳小偷概念为了实现相同的结果，如下所示：

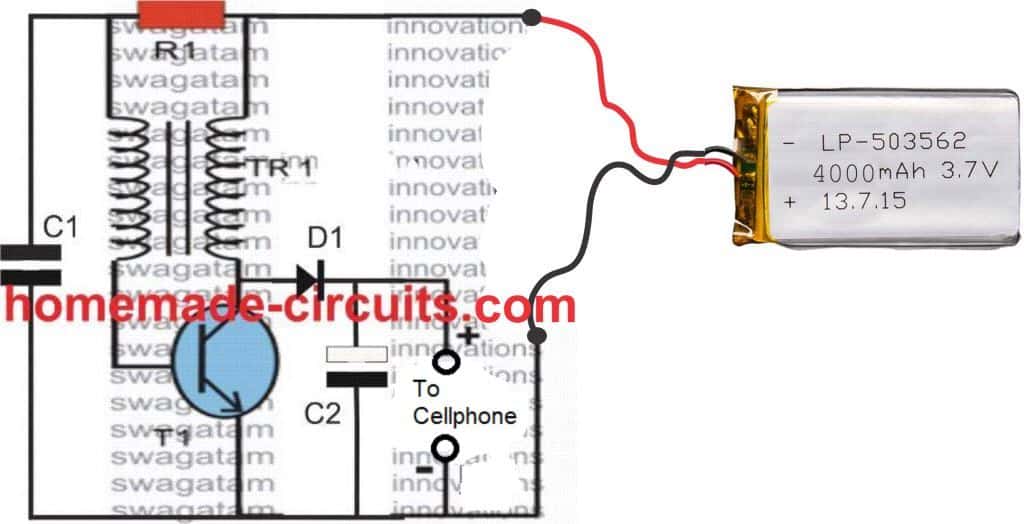

使用3.7V锂离子电池
在这里，您可以尝试470欧姆，1瓦特电阻为R1, 2N2222晶体管为T1。
D1为1N5408, C2为1000uF/25V。
C1使用0.0047uF/100V
不需要LED, LED点可以作为智能手机充电的输出端
线圈是一个T18环形铁氧体铁芯，与20:10匝的主要和次要，使用多星(7/36)柔性聚氯乙烯绝缘电线。如果输入是由一组5nos的1.5V AAA电池并联而成，则可以实现这一点。
如果你选择在输入源的锂离子电池，比率可能需要被改变为20:10匝，20在线圈的底部侧。
晶体管可能需要一个合适的散热片以达到最佳的散热效果。

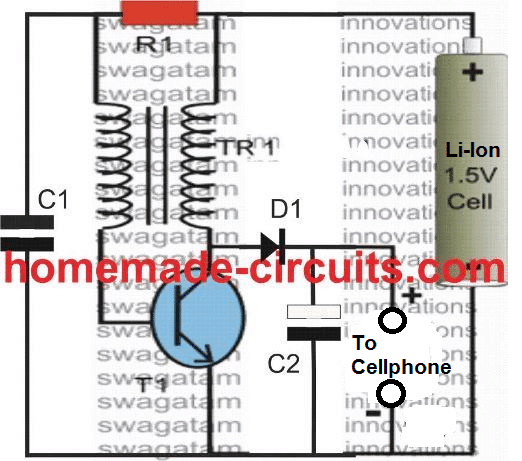

使用1.5V锂离子电池
部分列表与前一段中提到的相同，除了电感器，现在使用27swg线或任何其他合适的尺寸磁线的匝数比为20:20
3)使用TIP122发射器跟踪器
以下形象显示了使用焦耳小偷电路的充电器的智能手机电源组的完整设计：
在这里TIP122连同它的基址齐纳成为一个电压调整阶段，并被用作固定电池充电器的电池。Zx值决定了充电电压，其值的选择必须始终比电池的实际满充电值低一点。
例如使用锂离子电池，为了防止电池过充，可以选择Zx为5.8V。从5.8V开始，LED将下降约1.2V, TIP122将下降约0.6V，这将最终使3.7V电池达到约4V，这刚好足够达到目的。
对于1.5V AAA(5并联)，齐纳可以用单个1N4007二极管替换，其阴极对地。
所述LED用于大致指示所述连接电池的满电状态。当LED亮起时，你可以认为电池已经充满电。
以上充电器电路的直流输入可以从您的正常手机交流/直流充电器单元获得。
虽然上面的设计是有效的，并被推荐为最优响应，但这个想法可能不容易为新手建立和优化。因此，对于那些可能对一个略低技术设计，但更容易的DIY替代方案比boost转换器概念的用户，可能会对以下配置感兴趣:
下面所示的三个简单的电源银行电路设计利用了最少数量的元件，任何新爱好者都可以在几秒钟内完成
虽然设计看起来非常简单，但它需要使用两个3.7 v细胞在系列为建议的电源银行操作。
4）使用无复杂电路的两个锂离子电池

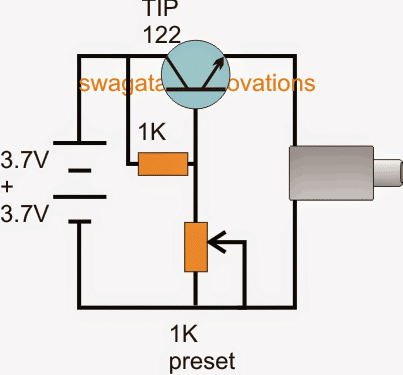

上述第一电路利用用于对预期的手机装置充电的公共集电极晶体管构造，最初调节1K个穿孔以在晶体管的发射极方面使得能够精确4.3V。

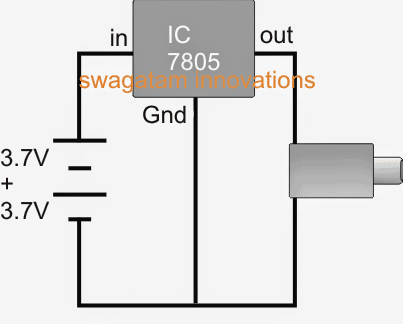

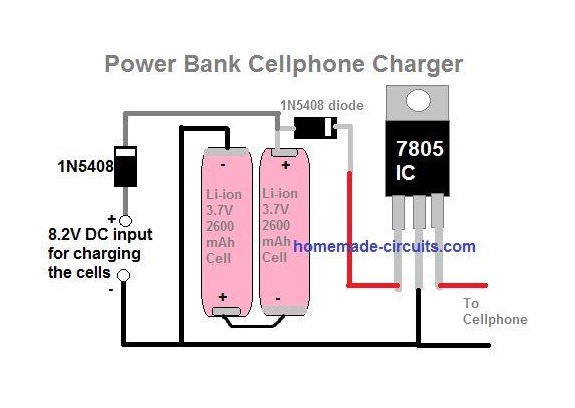

上面的第二个设计使用7805稳压电路实现电源充电功能

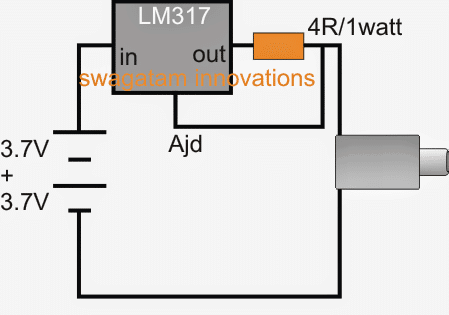

最后一个图表描述了充电器的设计使用LM317限流器．这个想法看起来比上面两个更令人印象深刻，因为它兼顾了电压控制和电流控制，确保了手机的完美充电。

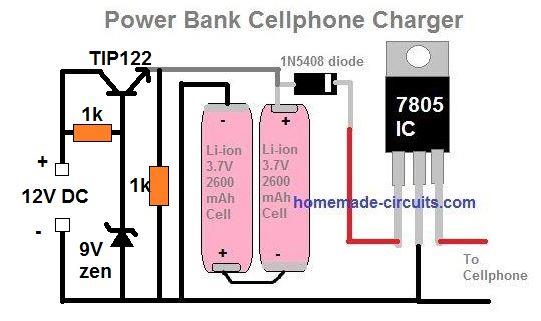

在以上四种手机充电器电路中，两个3.7V电池的充电都可以使用第一次升压充电器设计中讨论的TIP122网络进行。5V齐纳二极管应改为9V齐纳二极管，充电输入来自任何标准12V / 1AMP SMPS适配器。
谢谢先生。我有些困惑。
1-它是否控制锂离子电池的放电水平。
2-控制锂离子电池的过度充电吗?
3-它提供了2安培的智能手机sharge
再次感谢这条赛道…B-)
Irfan，除非连接到手机，否则电池不会放电
电池不会过度充电，但当指示灯关闭时，你应该移除输入电源…
如果电池额定在3000mAH，可能获得2amp
还要告诉充电销或女性USB连接器......？
哪个点用于连接细胞......
以及我们在这个电路中连接了多少细胞…
iran,一切的图表所示,对不起,如果你不能够理解这个图就意味着你很新在电子产品领域,和这个电路可以极其困难的新来的…所以我认为你应该尝试其他3电路,而不是第一个…
谢谢你给我这个电路
什么是第1电路中的输出放大器
我想要1安培输出从第一电路
非常感谢
Mayank，你可以计算和改变0.6欧姆电阻来固定电路所需的电流容量，因此电池mAH也需要升级到预期的水平
先生，这个电路能提供10000毫安的容量?
计算电阻的公式为
R = 0.6 /最大输出电流(安培)
先生，上面的电路太有趣了。
有没有什么想法可以修改或改进上述电路，例如增加一个小型太阳能电池板，以充电电池3.7v。
谢谢天使，是的，肯定是您可以使用适当的太阳能电池板，并使用它充电3.7V电池。
先生，你为什么用灯泡?可以把它换成红色的LED吗?
灯泡将通过足够的电流为电池充电，也表明情况，LED将没有通过足够的电流，将不起作用，它将永远保持亮，不允许电池充电。
LED将需要外部电路的指示......这可以使电路更加冗长......
我已经等了这么久的这种电路
我肯定会尽快建造它的，谢谢这个BOSS SWAGATAM
欢迎你，阿德西娜!!
先生文章好,最大电流的电流控制电路,我们可以构建提高转换器使用attiny微控制器和一个7段显示接口,我想提高效率,因为我使用6 * 1.2 v 2700 mah doesent收取我2000 mah android一次7805年的升温,大量的电力浪费,我桥接了2 7805个ic在一起，但没有改善，充电电流很低，150ma，我直接连接了4个电池，没有任何调节器，手机用1500ma电流充电，但由于电压波动，移动充电控制器断开电源。非常感谢您的帮助，先生。
谢谢Seelamsetti,
只需使用4个1.2V电池串联，输出直接连接到您的手机，无需使用7805 IC，如下图所示:
//www.addme-blog.com/2012/11/homemade-cell-phone-emergency-charger.html#
可以用单片机来制作功率控制电路
如果你的手机由于波动而断开电源，那么你可以增加另一组4个电池并联或尝试更大的1.2V电池
谢谢你先生
你好先生,
你能帮我做一个3.7v的移动电池电量指示器吗，我想用ATtiny85做这个，这个我有分压器的使用概念，所以对于3.5v的Vout，我取Vin为4v, R1为130欧姆，R2为910欧姆。
谢谢。
你好，帕万，对不起，我不知道如何做它与ATtiny85....
嗨Swagatham
对于Ni-Cd电池，充电电流是通过除以“电池容量Ah/10”计算的。
如何计算Li-Ion和Li-Po电池安全充电电流和充电时间....?
嗨anil，
作为一个经验法则为锂离子和脂肪棉絮可以使用充电电流高达啊水平……比如说如果电池的啊是2啊然后充电电流可以2安培,但棉絮的温度可能是至关重要的,需要手动监测或由一些自动的方法
先生，这个电源是3.7V到5V/2A ?对吧?那么如果电池的电压是4.2V会怎么样呢?？
另外，我还想把灯泡拆下来，用led和连接到电池的电阻来代替。或输出?我该怎么做呢?
罗密欧，您可以调整PWM锅以获得精确的4.2V
灯泡是一个安全、简单的选择，以验证充电条件…LEd指示灯不会在那个位置工作，可能需要一个复杂的电路使用运放
爵士电路是好的，但有点复杂
还有请告诉我电路用的是哪种灯泡
手电筒?
王子，你可以使用额定在200mA或以上的3V火炬灯泡。
还请告诉我，为18650个细胞收取多少volted volted
和上面描述的一样…4.2V
我想知道创建一个电源银行的理论是什么?
谢谢你。
尊重swagatam
我的电池充电只有10秒，然后自动关机，为什么?
如果我可以用它的2个电池（3.7V * 2ps）制作另一个（3.7V * 2ps） - 如果电池为您的线路使用的电池使用，则使用LM317 IC -IS将热量 -
嗨AZ，在电池充电时检查带电压表的电压，它可以快速达到完全电荷值...这可能是因为您的充电电流很高,,,,检查第一个
先生，我如何检查7805 IC
您可以通过实际在指定引脚上提供输入电压并在其输出引脚上恰好检查5V来进行
你可以通过文章....中给出的链接来计算它或者进行一些尝试和错误测试....请阅读全文了解细节。
包括在珍珠和改善下一个美孚charj多少蝙蝠
3.7v电池可以换成6v铅酸吗?它是兼容的吗? ?
是的，你可以这么做
干得好，先生，我试着用笔记本电脑的三块电池给我的电源充电，我不知道它们的容量。所以我的电源银行led过去是关闭的，现在总是闪烁，就好像它在充电，不管它是否连接到充电器。请您知道我的充电器可能发生了什么，如何解决这个问题?
阿哈伊尔，你的电源输入规范是什么?…这个规格将帮助我们知道需要多少输入才能安全的输入到设备…如果超过，你的PB可能会损坏
非常感谢，设计不错。我在第三张简图上找不到充电单元和电池连接器。
多亏了Ochin, 3.37V电池的充电可以通过外部任何标准适配器完成。
在上一段中，我提到了“LM317充电器”这个词，指的是需要使用显示的应急电源包进行充电的手机。
电池组的电池需要从外部充电器充电，这可能是你的手机充电器单元
Sir IAM使用LGABB41865电池
5个电池的一个电池有
2600mah总5电池mah 13000 mah，因为请给电路，为电源银行充电，从1安普和5伏，请帮助我先生
正确地给出所有的规格说明
先生，使用ic 7805的第二电路功耗大。有什么办法把损失降到最低吗?
你可以试试降压转换电路
先生，我已经使用了1N5408和7805电路。它表示充电，但充电不增加，而是减少，7805 IC产生大量热量。我该怎么办才能纠正错误？
新手，如果你的手机显示“正在充电”，那么它必须继续充电，它不应该减少。您可以在7805的OUT引脚处再放一个1N5408二极管，并检查响应。7805会加热，因为它是线性IC，你必须使用散热器来控制加热。如果您想要最小的散热，那么您可能需要将7805电路替换为以下一个:
LM317可变开关模式电源
你好，先生，我现在在第五从ECE分公司，我想设计一个电源银行。长官，容量为10000毫安长官，救救我，长官
你好，请按照你们的规格提供电源的所有技术细节。
非常感谢，先生
对你有用的电路和解释。
不客气
谢谢你！
先生，当手机充电时，适合停止电源银行运转的晶体管的额定电压是多少(5个电源银行电池的电压是每个3.7v)
Chinwike，我不明白你的问题…你指的是哪个晶体管??
这个电路是使用555的cmos版本吗?从薄片正常的ne555需要最小电压4.5伏…或者你曾经成功与正常的ne555
7(555)表示CMOS版本，请参考图和IC上的数字。
嗨。我的电源电路坏了。它的电池是3.7v，但输出需要5v1A. .请帮助我..请给出一个简单的升压电路图。我不是专业的。
你可以使用任何基于IC 555的升压转换器电路为这个....我已经把这个贴在我的网站上了…你可以用右上方的搜索框搜索它。
嗨，在你的第一圈....TIP 122旁边的二极管BA159加热非常多后使用散热器......我如何减少TIP 122的热量
嗨，频率将需要被正确地优化，以获得预期的结果，并保持一切凉爽....在C上连接一个电压表，不断地调整电压表，直到你发现C上的最大电压。
这将确保TIP122的最有效工作
我希望你有电流限制晶体管也安装在设计中显示。
是的.........，但到目前为止我还面临另一个问题......输出电压显示4.44伏，手机显示充电....但收费水平不会提高........问题是什么......
请使用与充电线正极串联的电流表，并检查电流等级......，它应至少为电池AH等级....的50%如果没有，那么用两或三根平行导线倒带升压电感。
兄弟直到现在我在增加电感转动后我面临同样的问题......并且当前在增加后，当前仍然是0.07a，我如何增加当前......
我很难解决无需检查的电路，如果您无法优化升压电路，可以简单地使用LMN317电源，请将其设置为4.1V并充电锂离子电池，均可享受高于您的手机电池，并使用设置为Power Bank
亲爱的先生
我想做一个升压转换器使用6v电池。你能帮我做一个升压转换器电路与输出电压和电流12v和1.5A，以电源我的12v LED灯泡。
谢谢提前
Noah，您可以研究下面的文章，并根据您的需求相应地构建设计
//www.addme-blog.com/2015/10/calculating-inductor-value-in-smps.html
由于赃物
不客气！
嗨Swagatam
我很感激你为解释这条线路和它们背后的概念所做的努力。我的问题是，你能详细说明二极管1N4007如何可以用来保持晶体管BC557在电池充电阶段(第一个电路)关闭?
谢谢提前
感谢Abba, TIP122发射器的1N4007在BC557的基础上施加一个直接的正电压，阻止来自10K电阻的负电源，从而关闭BC557的基础偏置
非常感谢，我现在明白了。我的另一个问题是，如何计算电路中单个电阻的值，尤其是当电路很复杂时。
提前谢谢。
这可能是一个很长的讨论，不可能通过这个评论框，你可以加入论坛，并从零开始学习…简而言之，基本上晶体管的基础电阻被选择，在下面的文章中解释
//www.addme-blog.com/2012/01/how-to-make-relay-driver-stage-in.html
对于一个IC，它是按照该IC的数据表。
嗨swagatam
我的问题是，当电池充电时，关闭6v/200mAH灯泡的原理是什么?
非常感谢
嗨ABBA，当电池达到完全充电水平时，Tip122发射器也达到了几乎等于基本电压的点，该尖端停止晶体管进一步导通，并且电池也停止接受任何进一步的电流，在一起将此停止任何电流流入电池并因此关闭灯泡
输入充电电流似乎与6v/200mAH相同，是这样吗?如果是，那么用200mah的3.7v锂电池充电需要很长时间。请解释一下。
是的，充电需要很长时间，但是充电很安全……如果你愿意，可以增加电流
好的设计先生…输出是5v多少安培??
谢谢Desmond，这将取决于输入电流和线圈的尺寸
我有一个7.4v和1000mAH的电池，是否可以建立一个5v输出的电源银行，如果可能，我可以得到一个电路图请!
你可以使用7805 IC得到5 V输出
你好，我有电池，电线，和一个电池助推器，我可以用助推器创建一个栅极方式来给电池和手机....充电吗?!
嗨
我的电力银行有问题，因为电感器停止连接，然后我用电线连接它，从那时起，电源银行停止充电，而是减少了减少而不是充电。
先生，请告诉我该怎么做
电感器是电源箱内的主要元件之一，如果短路，它将永远无法工作
在第二到最后一个图中，我们是否可以将输入电压降低到5v/2A，这样就可以使用普通的手机充电器来给电池充电了。
电池可以超过两个，例如，安排5个平行2段，然后连接两个在串联，以增加电池的mAh高达10,000 mAh和更多，而电压将保持在7.4V。这是可能的吗?它需要任何额外的组件来实现吗?
5V不能用于两个3.7V电池串联充电，这就是为什么在倒数第二张图中显示了8.4V。
是的，您可以根据所需规格增加串联/并行连接，以串联/并联连接连接您喜欢的单元格。
但是在页面的最后你推荐12v充电器，它不会对电路造成损害吗?
然后在电路中没有指示灯，我怎么知道电池是充满/放电?
我推荐12V与TIP122发射器跟随电路，如下文所示的例子:
//www.addme-blog.com/how-to-make-simple-dc-to-dc-cell-phone/
为了提示，您可以在电池端子上添加以下电路:
电池全充电指示器电路使用两个晶体管
谢谢你先生的这个眼界，我是一个门外汉，但我发现4个例子很简单做。我指的是使用1N5408和7805IC的地方。
但我想集成TIP122和齐纳二极管电路单元在TIP122发射极跟随电路，我不知道如何做。你能给我一张积分图吗?
提前谢谢。
谢谢，Jayman，这是你的设计要求:
非常感谢我已经组装好了设计，但当用万用表测试时，输出电压是4.76V，它不能达到5v，因此它不足以给我的无限安卓手机充电。
谢谢你的时间
您可以移除7805，并使用4或6 1N5408串联二极管，直到输出有5到6V
很抱歉打扰你，先生，7508现在正在给我的手机充电，它增加了电量，但是太慢了，我该怎么做才能纠正这个问题呢?
平行尝试两个7805s并检查响应，但要确保将两个7805s都放在相同的散热器上
谢谢主席先生，在使用两个7805并行使用后，充电速度显示出积极的反应。
当时电池组电压为7V，输出电压为4.9V。
但当手机充电到54%左右时，电池电压下降到6.1v，输出电压分别为4.1v。
在这一点上，手机只显示充电，但没有再次增加。
然后我注意到，以前产生热量的1N5408和7805都没有再次加热，而是变冷了。
杰曼，是手机内部的电路和连接导致电池在不同的充电速率下切换。如果是开放式电池，你就不会有这样的问题了。
如果您的7805s加热，那么它可能不会为手机电池提供适当的电流。
在这种情况下，您必须用5AMP调节器这样的LM338调节器电路，使用散热器或如下所示的情况更换
//www.addme-blog.com/lm317-variable-switch-mode-power-supply/
先生，我正在修理一个20000毫安的电力银行。我更换了d充电端口，因为它没有充电，可以正常充电，也可以给手机充电，但是因为重量轻，d车主抱怨我需要更换d坏电池来增加d Power bank的重量，但d Power bank后来停止给手机充电了。也许我在焊接过程中错误地移除了一个微小的电阻或组件。请问我该怎么做才能让它重新给手机充电?femi
如果没有实际观察和检查设备，就很难判断故障或电阻值。
长官，我在齐纳二极管的位置有点困惑。我想连接一个红色LED到它显示在原来的设计之前，这个集成完成。但是二极管的哪个终端将我连接到红色LED和哪个终端将出去的负点充电电池从齐纳二极管?
新手，你可以将LED与适当选择的齐纳二极管串联，只要确保它们一起为电池组产生8.4V的输出电压。LEd的长腿(阳极)将晶体管基极
我不能得到lm338，只有lm317在我到达这里，它能提供的最大放大器是1.5，我能像我做的7805并联吗?
这将给你很大的困难近3安培，如果散热器真的很大。确保将它们连接在一个共同的散热器上。
在此之前，通过标准的可变电压调节器设计分别测试每个集成电路，如下所述，如果两个集成电路都工作正常，那么您可以将它们与电阻/锅网络并行。
如何用LM317制作可变电源电路
我试过lm317, 1的输出电流是2，所以2的输出电流是4A。
但这个问题还没有解决，因为所有这些晶体管的工作方式是将输入电流降低到5/6V左右，这取决于输入电流，但我们通常说，从输入电流降低2v。
所以一旦输入电压达到6或5v，输出电压也会下降到4v或更低，使它不足以继续充电的手机。
所以我认为一个电压升压器实际上是需要的，使它连续工作，所以输出电压可以总是在5到6伏之间。
所以我有一些scrab电源银行面板与我，因为它有一个现成的升压转换器线圈，我正在想一种方法来使用线圈在我自己的电路，所以我的输出电压可以总是6v的最大充电手机
你将需要一个buck转换器的版本。你可以在帽子的情况下尝试以下电路:
LM317可变开关模式电源
我怎样才能得到所有的d电源银行备件?
HW我也可以很好地学习吗？
请回复我!
请给我一张3.7到5v电源的图
你可以从这篇文章中修改第一条电路:
//www.addme-blog.com/12v-car-laptop-charger-circuit-using/
你好，兄弟，早上好，关于你的晶体管电源银行
它没有增加充电
兄弟，我想和你一起上一节课
关于电阻器的计算
好的，兄弟，请及时回复我
你好，philip，对于单晶体管电路，确保有一个强大的晶体管和一个强大的变压器，以匹配电池的电流要求。
如果你无法优化电路，最好使用两个电池电路，这是防故障的，将给出保证的结果。
先生，我们在非洲遇到的问题是我们无法得到所需的所有部件。出路在哪里?谢谢你的贡献
你可以试着从网上商店买。
