这可能是人们能想到的最简单的无线电接收电路。这个电路非常简单，几分钟内就可以完成组装，你就可以在上面收听你喜欢的节目。
介绍
无线电接收的基本准则是什么?天线级、波段选择级、解调器级和接收元件。当所有这些组合在一起时，无线电接收就变得像一块蛋糕一样简单。
这里显示的单晶体管收音机的电路虽然看起来很普通，但却包含了上述所有阶段，并且刚好适合接收附近的无线电台。
然而，简单也总会涉及一些缺点，在这里，目前的设计将只能够接收强站，也选择性可能不是很令人满意，典型地，如果有几个强站混合在波段。
电路操作

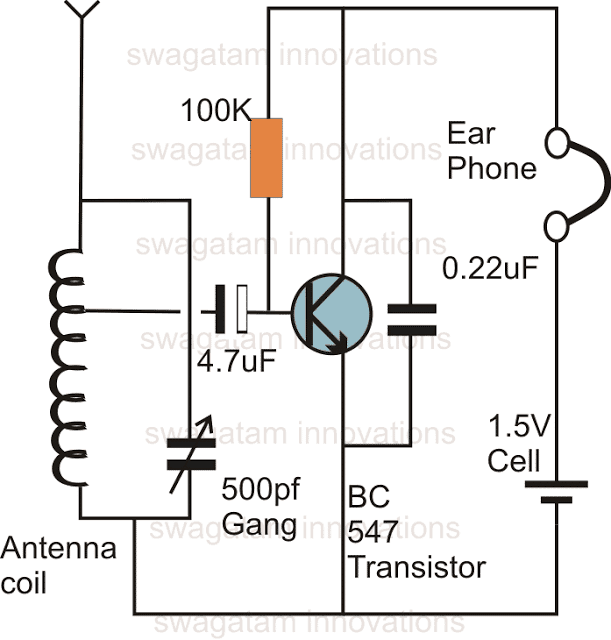

下图显示了单晶体管收音机是如何制作的，我们可以清楚地看到，它仅仅包括一个单晶体管作为主要有源组件。一种常规类型的MW天线线圈已被用于收集或感应MW接收。
该线圈使用GANG电容器或与天线线圈平行连接的可变电容器进行调谐。线圈和GANG一起形成一个谐振槽电路，它锁定在接收或特定设置的谐振频率。
来自上述LC调谐级的集中但非常低的功率信号被馈送到晶体管的基部，作为一个解调器和放大器级的功能。
晶体管底部的耦合电容器确保只有无线电信息传递到晶体管，而来自电源的直流元件被适当地阻塞。
耳机成为负载和开关
一个64欧姆的耳机成为晶体管的集电极负载，在那里被解调和放大的信号被应用。
当连接时，接收到的信号可以通过耳机清晰地听到，这个小小的“音频奇迹”插入耳机启动电路，电路开始运行其功能，当耳机从电路中移除时，开关自动关闭。
这消除了需要一个外部开关与电路相关联，使单位非常紧凑。
该电路只需要1.5 V的电压就可以使用单个按钮类型的电池来实现。
你也会想要构建这个一个晶体管调频无线电电路
来自本博客的热心读者之一SA Genoff先生的反馈

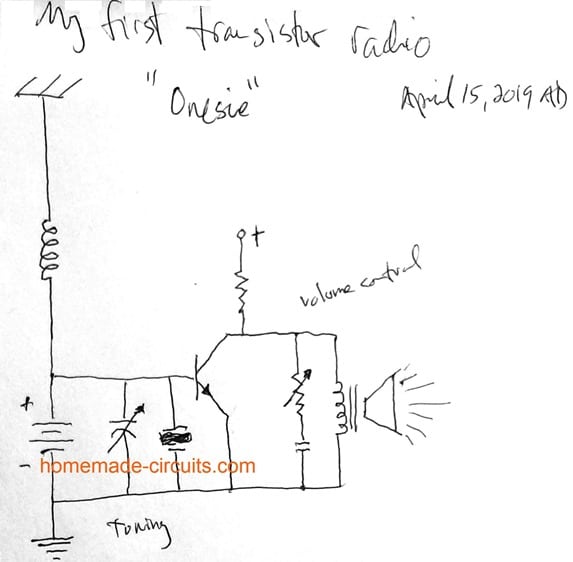

你能看一下我第一次设计的单晶体管收音机吗?附件是我工作的照片。我没有广泛地学习电子学，只是在本科阶段学了一些物理和数学。我知道欧姆定律，也熟悉麦克斯韦方程，但不熟悉。
非常感谢你的工作和网页，Stephen A Genoff
我的回答:
为什么有两个积极因素?也许电池应该被线圈代替。你实际尝试过吗，反应如何?据我所知，音量控制部分也可能是错误的!
你说如果我们付你钱，你就能被录用。你愿意一边看50美元的德国色情片一边给我拇指吗?我蛋蛋上没有毛。
我将免费为你做它，但你可能不会感激我的服务，因为我将武装着一个红色的热铁和胡桃夹子设备.....做好准备
你能说说这个电路的功耗吗?
提前谢谢!
不确定，但1.5V电池可以使用好几年。
好的，谢谢你提供的信息!
-但我还有一个关于你的赛道的问题:
你怎么想-接收到的声音质量如何，如果我建一个调频接收器在接收器旁边几米?-你认为，这声音会很好，或者你有其他的想法，我怎么能实现这一点?
我问这个问题，是因为我想做一副无线耳机——但耗电量要尽可能低。
先谢谢你，Majumdar先生!
对不起，我没有理解你的问题，FM接收器和上面的电路有什么关系?
上面的电路是接收机而不是发射机
不好意思，我想问一下，你们出版的接收机的质量有多好?
我想问你这个问题，因为我打算为你建一个调频接收器和一个调频发射器。
从最后一个(发射器)，我想发送一个音频信号到一对耳机，我想让它无线，因为你的接收电路?
你懂我的意思吗?-基本上我只是想知道你对这个创意的看法，以及质量是否足够好。
抱歉，你应该把这个问题放在相关的文章下面，因为我有很多发射器相关的文章，真的不知道你指的是哪个电路。
无论如何，我所有的电路都是正确的，如果做得正确，肯定会工作。
我做了这个，很管用。将信号输入LM386，并能在8欧姆扬声器上听到它。可惜我只能清两个台。
美好的一天先生
这能捕捉到调频信号吗?
我用bf199基替换晶体管代替BC547。采用标准调频调谐组CAP并联标准MW AM天线线圈。
这工作吗?
你好，PSK，我不认为它是为接收调频设计的，它是专门为MW接收设计的
天线的高度是多少
越久越好....2meters can be tried initially.
你能告诉我为什么我们要在集电极和流量计之间连接电容器吗?
以保持电压稳定，并保持所选频率....
在这个电路中，可能有3个原因:
当检测到强接收信号时，稳定1.5V，
将不需要的高频响应接地，使音频更清晰。
保护晶体管从耳机线圈回emfs…
你好，我做了这个电路，但它不能捕捉任何FM信号(我只需要捕捉一个频道)。
你能告诉我线圈的规格(厚度，直径和匝数)吗?
你好，这不是调频收音机，这是调幅收音机。
这个原理图是错误的，晶体管基部的电容不是电解电容，是一个100nf的陶瓷电容
对不起，你的假设不正确。
先生，请告诉我关于每一个元件，如异形，电阻，电容等。
先生，请给我一张每个部件的图片
还告诉我每个组件的全名和它的值
就像500 PF GANG，这是什么，请告诉我
请告诉我这个调频电路的每个组成部分
请给我每个组件的图片，并告诉我它的全名，如pf等。
请告诉我它的值
praveen，这不是调频，这是一个调幅电路，如果可能的话，我会用所需的细节更新它。
请制作视频解释一下
爵士，什么是500pf的帮派
我可以用s9018代替c547
是的,你可以
你能描述一下你的接收器用的线圈吗
每个频率有多少圈?
你能给我们一个公式吗?
我会试着为我的小儿子建造这个接收器
先谢谢你

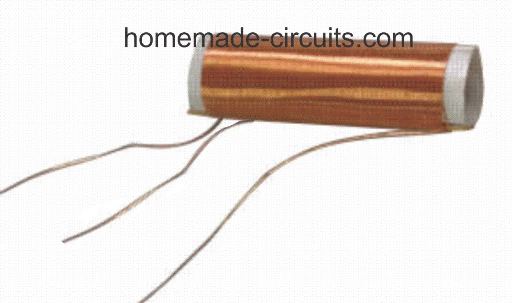

它是一种天线线圈，通常用于MW无线电
//www.addme-blog.com/wp-content/uploads/2016/04/antenna.jpg
祝你一切顺利!
我可以使用Bc237和8欧姆0.25w扬声器吗?
是的，你可以试试
你确定8欧姆扬声器工作????
在最后一个电路中，你可以用一个小的输出变压器替换扬声器线圈，然后使用一个小的扬声器。或者你也可以尝试本文中的设计;
//www.addme-blog.com/simplest-am-radio-receiver-with-speaker/
如果我使用47欧姆电阻集电极扬声器，我可以使用8欧姆扬声器????
那是什么" onsie " ?
接收器的最大接收范围是多少，是AM还是FM?
它是AM，最大射程为20至30公里
嗨赃物,
天线线圈，有哪些规格?匝数，线径，铁氧体磁芯尺寸?
你好，内里奥，你可以在下面的文章中找到细节:
//www.addme-blog.com/mini-transceiver-circuit/
你好,
谢谢。
致以最亲切的问候。
Nelio。
不客气，内里奥
我能借用一下你发表的单晶体管收音机的原理图吗
//www.addme-blog.com/make-this-one-transistor-radio-receiver/
我正在为NASA写一本关于磁力的书，它将被老师和学生免费使用!
谢谢! !
请随意使用，我不反对!
嗨
寻找射频放大器的原理图/设计:
A)用于改装古董1920的空心低安全板电压(B+);2和3 DIALER后机匣无线电
B)固态晶体管/半导体
蒸汽朋克/ Retromodern /混合收音机
————————————————————————-
蒸汽朋克/ Retromodern /混合收音机语法
嗨
寻找评论;建议;援助;SWL/Scanner/DXing Club的STEAMPUNK/Retromodern/Hybrid radio Receiver/ object d ' art/复数objects d ' art Project(s)
A)翻新/恢复，古董/老式TRF和再生接收器，以使用低，安全，板电压。
B)建立，面包板风格，水晶，TRF和再生收音机使用古董/复古调谐元件与现代电子，以产生实物艺术雕塑;以及功能性收音机。
基本的想法是给用户1920年的多重调谐控制的“感觉”与现代稳定的电子设备。
需要帮助的是提出简单的基本射频放大器原理图。
管和/或晶体管，特别是使用12伏空间电荷管的电路设计。
方案A:全固态
B计划:全是空心州
方案C:混合是空心射频与固态探测器和音频放大器。
对于古董收音机，计划移除所有高压管，使用硬件底盘调谐组件和接线，并使用射频和音频模块/PC板;中空和/或固态;安装在死管底座上。将对原有电路的破坏降到最低，以便能够逆转变化，进行常规恢复。混合的是空心状态的射频级和固态晶体管/半导体电路板/模块的检测器和音频;可以在eBay上找到。
需要帮助的是提供简单的基本RF放大器原理图来构建PC板/模块管和/或晶体管，以及使用低板电压管的电路设计。
谢谢乔丹
jjdobrikin@gmail.com
嗨，我将尽力帮助机智提到的TRF和无线电电路，我有很多这样的设计与我.....我很快会通过一篇专门的文章把它们发布出来。
你好，我熟悉所有的电路元件在这个原理图，但我想知道从电感器中间从天线直接到4.7微法拉电容器意味着什么。在我的脑海中，我会有一个物理电线连接从中间的电感然后进入说的电容器，但我不认为这是正确的。我应该如何连接这个组件?
嗨，你可以使用天线线圈中心抽头线本身，将其剥离端与电容负极焊接，不需要任何额外的线。
