五个简单而有效的电子切换触发器开关电路可以建立在IC 4017, IC 4093和IC 4013周围。我们将看到如何实现这些交替切换继电器ON - OFF，这反过来将切换电子负载，如风扇，灯，或任何类似的设备使用一个单一的按钮按下。
什么是触发器电路
触发器继电器电路工作在一个电路板上双稳态电路其中有两个稳定阶段的概念打开或关闭。当在实际应用中使用时，它允许连接的负载交替地从ON状态切换到OFF状态，反之亦然，响应于外部开/关切换触发。
在下面的例子中，我们将学习如何制作基于4017 IC和4093 IC的触发器继电器电路。它们被设计成通过按钮对交替触发器做出响应，相应地操作继电器和负载从ON状态到OFF状态，反之亦然。
通过添加少量的其他无源元件，电路可以通过后续的手动或电子输入触发器精确切换。
它们可以通过外部触发器手动或电子级进行操作。

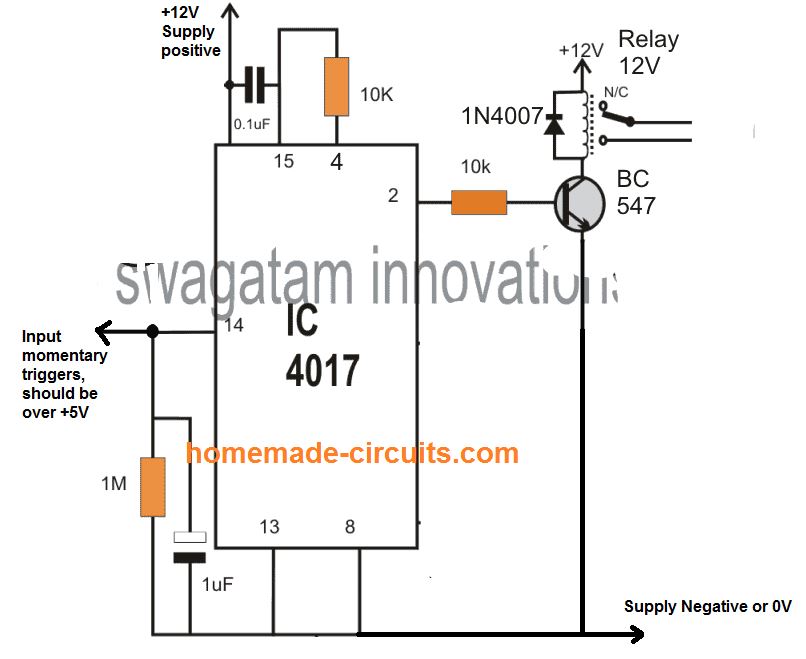

1） 使用IC 4017的简易电子拨动开关触发器电路
第一个想法是关于围绕IC 4017构建的一个有用的电子触发器开关电路。这里的分量是最小的，而得到的结果总是符合标准。
参考该图，我们看到IC被连接到其标准配置中，即其输出在其输出时的逻辑从一个引脚转移到另一个引脚，这在所施加的时钟的影响下引脚14．
在其时钟输入处的交替切换被识别为时钟脉冲，并在其输出引脚处转换为所需的切换。可以通过以下几点来理解整个操作：
零件清单
- R4=10K，
- R5 = 100 k,
- R6 r7 = 4k7，
- C6、c7 = 10µf / 25v，
- C8 =1000μF/ 25V，
- C10 = 0.1，圆盘，
- 所有二极管均为1N4007，
- IC = 4017，
- T1 = BC 547, t2 = BC 557，
- IC2 = 7812.
- 变压器= 0-12V，500mA，根据区域规格输入。
这个怎么运作
我们知道，为了响应引脚14处的每个逻辑高脉冲，IC 4017的输出引脚按3、4、2、7、1、5、6、9、10和11的顺序依次从3到11进行高开关。
然而，该程序可以在任何瞬间停止，并且只需将上述任何引脚连接到复位引脚＃15即可停止。
例如(在目前的情况下)，IC的引脚4连接到引脚15，因此，序列将被限制，并将反弹回其初始位置(引脚3)每次序列(逻辑高)到达引脚4和循环重复。
这仅仅意味着现在序列从引脚3到引脚2来回切换，构成了典型的切换动作。这种电子拨动开关电路的操作可以进一步理解为:
每次施加正触发到T1的基础时，它会导通并拉下IC的销＃14到地。这将IC带到备用位置。
触发被移除的那一刻，T1停止导通，引脚＃14现在立即从R1接收正脉冲。IC将其视为时钟信号，并快速将其输出从其初始引脚＃3输出切换到PIN＃2。
下一个脉冲产生相同的结果，因此现在输出从引脚2移动到引脚4，但由于引脚4连接到重置引脚15，如前所述，情况会反弹回引脚3（初始点）。
因此，每次T1接收到触发器时，无论是手动还是通过外部电路，都要重复这个过程。
视频剪辑：
升级电路以控制多个负载
现在让我们看看如何升级上述IC 4017概念以通过单个按钮操作10个可能的电负载。
Dheeraj先生要求这个想法。
电路目标与要求
我是印度阿萨姆斯·阿萨姆斯的Dhiraj Tathak。

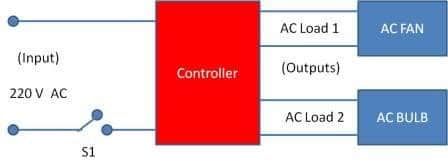

根据下面的图表，在以下操作之后应发生 -
- 交流开关S1第一次接通时，交流负载1应接通并保持ON状态，直到S1接通OFF。在此操作过程中，交流负载2应保持off状态
- 第二次S1再次接通时，交流负载2应接通并保持接通，直到S1断开。在此操作过程中，交流负载1应保持关闭状态
- 当S1再次接通时，第三次，AC负载都应打开并保持触发，直到S1关闭。S1接通时的第四次，操作周期应该如步骤1,2和3中所述重复。
我的目的是在我租用公寓的单身客厅里使用这种设计。房间有隐形布线，风扇位于屋顶的中心。
灯将与风扇平行连接，作为房间的中心灯。屋顶中央没有额外的电源插座。唯一可用的出口是风扇。
我不希望从配电盘到中心灯的电线分开。因此，我想设计一个逻辑电路，可以检测电源的状态（开/关），并相应地切换负载。
对于使用中央灯，我不希望一直打开风扇，反之亦然。
每次电路上电时，最后知道的状态应触发电路的下一个操作。
设计

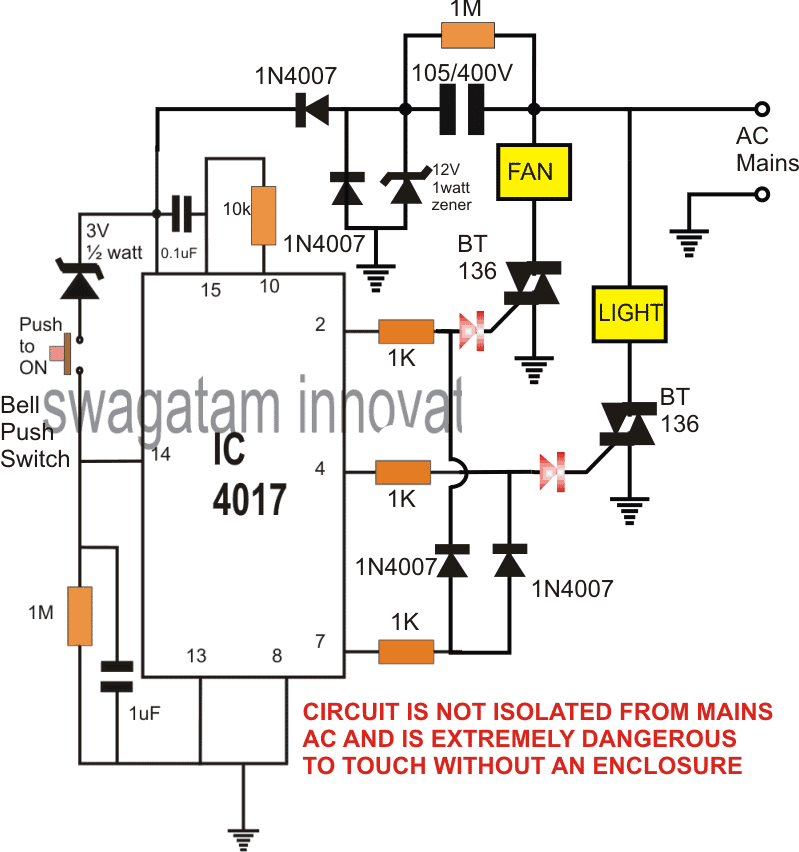

下面显示了一个定制用于执行上述功能的简单电子开关电路，无需MCU。钟形按钮式开关用于对连接的灯和风扇执行顺序切换。
该设计是自我解释的，如果您对电路描述有任何疑问，请随时通过您的评论澄清。

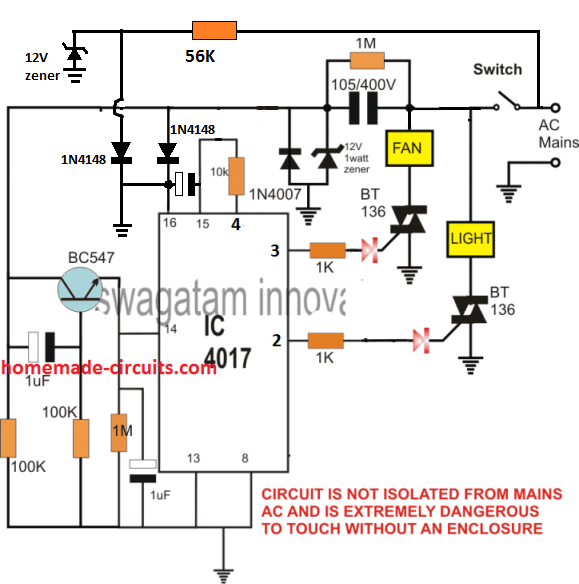

无需按钮的电子开关

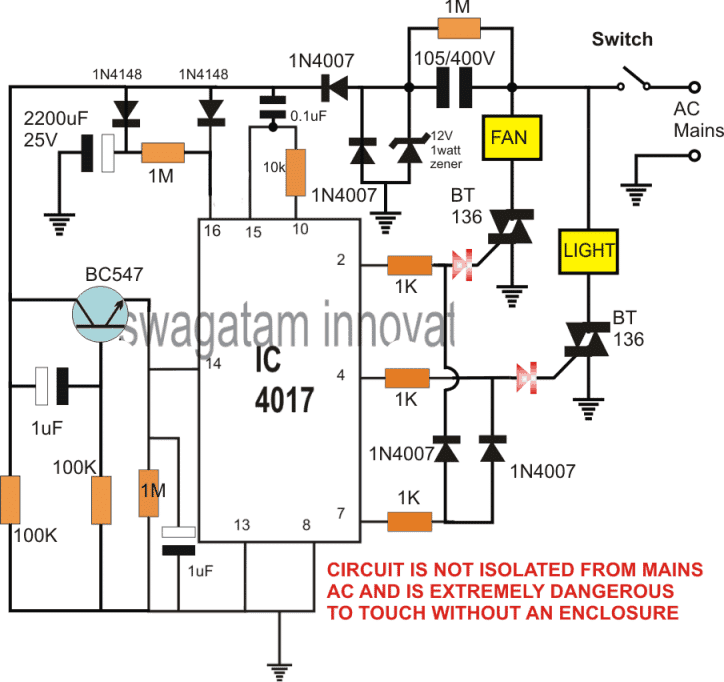

根据Dheeraj先生的要求和反馈，上述设计可以修改为无需按钮....即可工作即使用主路输入端现有的ON/OFF开关来生成指定的切换序列。
更新后的设计可以在下图中看到:
另一个有趣的开关继电器可以使用单个IC 4093配置具有单个按钮的女巫。让我们使用以下说明了解程序。
2） 使用IC 4093的精确CMOS触发器电路

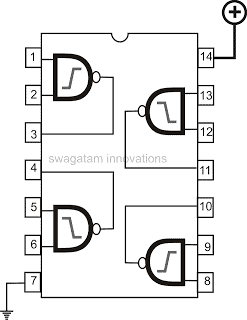

IC4093引出线的细节
零件清单
- r3 = 10k，
- R4，R5=2M2，
- R6，R7 = 39K，
- C4，C5 = 0.22，圆盘，
- C6 =100μF/ 25V，
- D4, d5 = 1n4148，
- T1=BC 547，
- IC=4093，

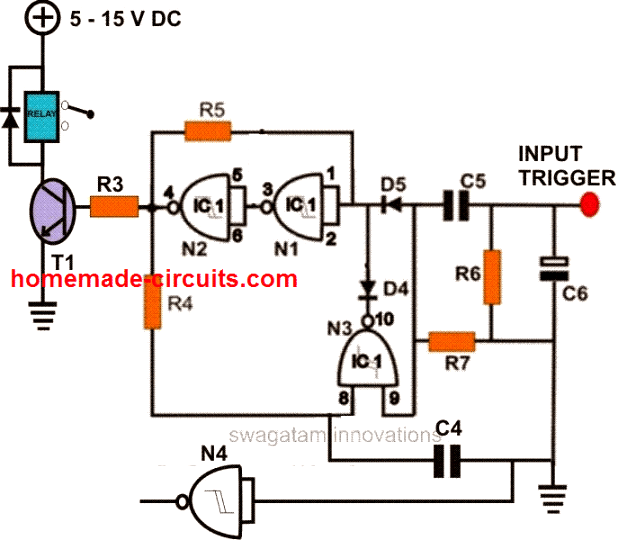

第二个概念是关于可以制造一个相当精确的电路使用IC 4093的三门电路．从图中我们可以看到N1和N2的输入连接在一起形成了逻辑逆变器，就像NOT门一样。
意思是，任何逻辑电平应用于他们的投入将在其输出中反转。此外，这两个栅极串联连接以形成a锁的配置通过R5的反馈回路的帮助。
N1和N2在它的输入感应到一个正触发器时就会立即锁住。另外一个门N3已经被引入，基本上在每个后续的输入脉冲之后交替地打破这个锁存器。
通过以下说明，可以进一步了解电路的功能：
这个怎么运作
在触发输入端接收到脉冲后，N1迅速响应，其输出改变状态，迫使N2也改变状态。
这导致N2的输出高提供反馈(通过R5)到N1的输入和两个门闩锁在那个位置。在这个位置N2的输出被锁定在逻辑高，前一个控制电路激活继电器和连接的负载。
高输出也缓慢地向C4充电，所以现在一个输入的门N3变得高。此时，N3的另一个输入被R7保持在逻辑低电平。
触发点的脉冲会使输入瞬间变高，迫使输出变低。这将把N1的输入通过D4拉到接地，立即打破门闩。
这将使N2的输出降低，取消激活晶体管和继电器。该电路现在回到其原始状态，并准备好下一个输入触发重复整个过程。
3)使用IC 4013的触发器电路
今天的许多CMOS IC的快速可用性使得设计了许多复杂的电路，毫无疑问，新的爱好者正在享受与这些宏伟的ICS进行电路。
一个这样的设备是IC 4013，其基本上是双D型触发器IC，并且可以自由地使用以实现所提出的动作。
简而言之，IC在内置模块中进行两个，这可以通过添加一些外部无源元件来容易地配置为触发器。
IC 4013引脚函数
IC可以理解为以下几点。
每个单独的触发器模块由下列引脚组成:
- Q和Qdash=互补输出
- 时钟输入。
- 数据=不相关的引脚输出，必须连接到正极电源线或负极电源线。
- 设置和重置=用于设置或复位输出条件的互补引脚。
输出Q和Qdash交替切换其逻辑状态，以响应设置/复位或时钟引脚输出输入。
当时钟频率应用于CLK输入时，只要时钟持续重复，输出Q和Qdash就会交替改变状态。
类似地，Q和Qdash状态可以通过手动脉冲设置或复位引脚与一个正电压源。
通常，未使用时，set和reset引脚应接地。

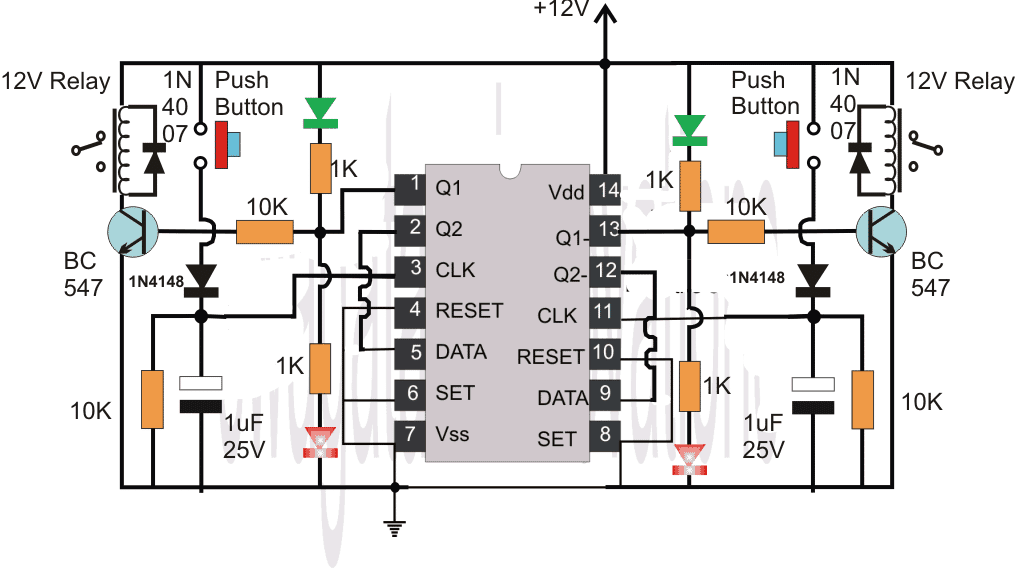

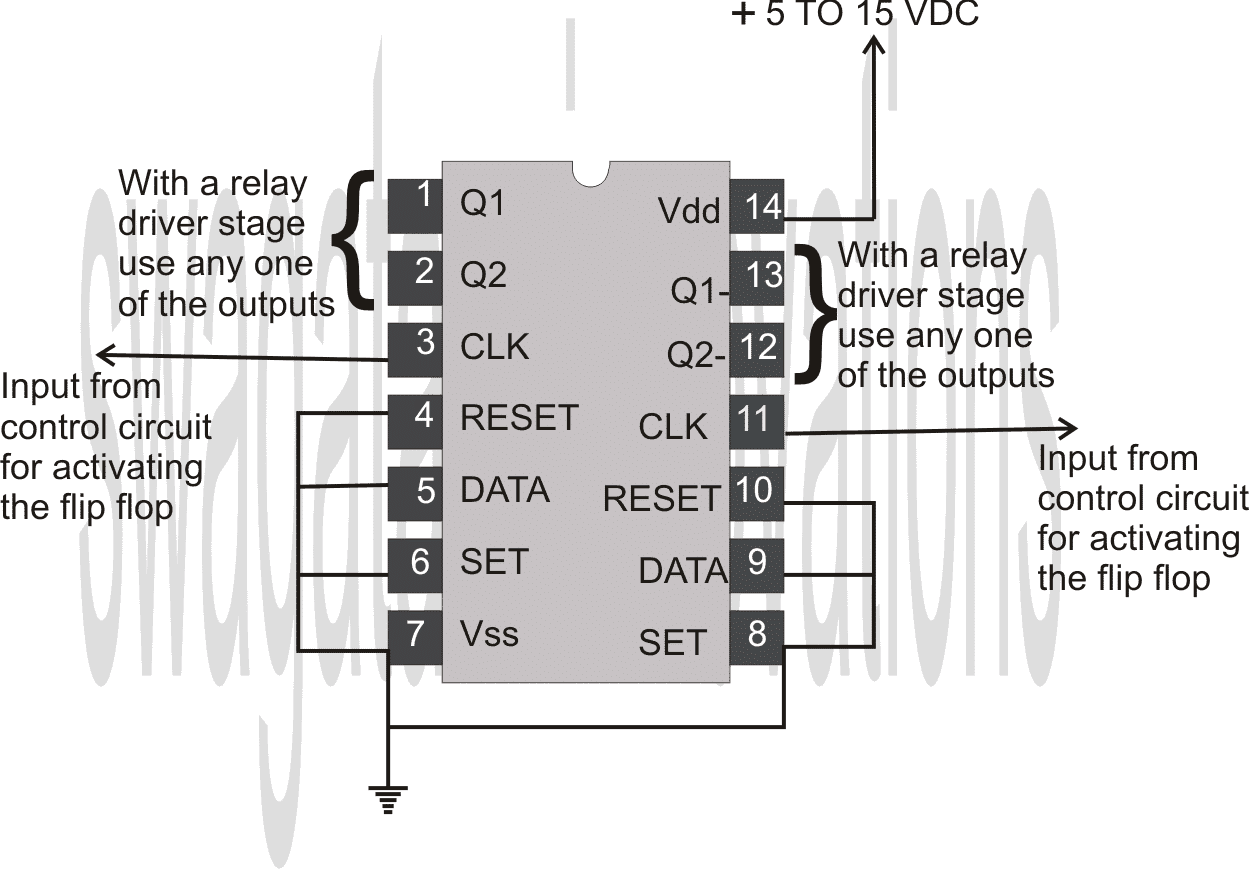

以下电路图示出了简单的IC 4013设置，其可以用作触发器电路并施加预期的需求。
如果需要，两者都可以使用，但是如果只使用其中一个，请确保其他未使用部分的set/reset/data和时钟引脚适当接地。
下面可以使用上述4013 IC的实际应用触发器电路示例。
倒装电路的市电故障备份和记忆

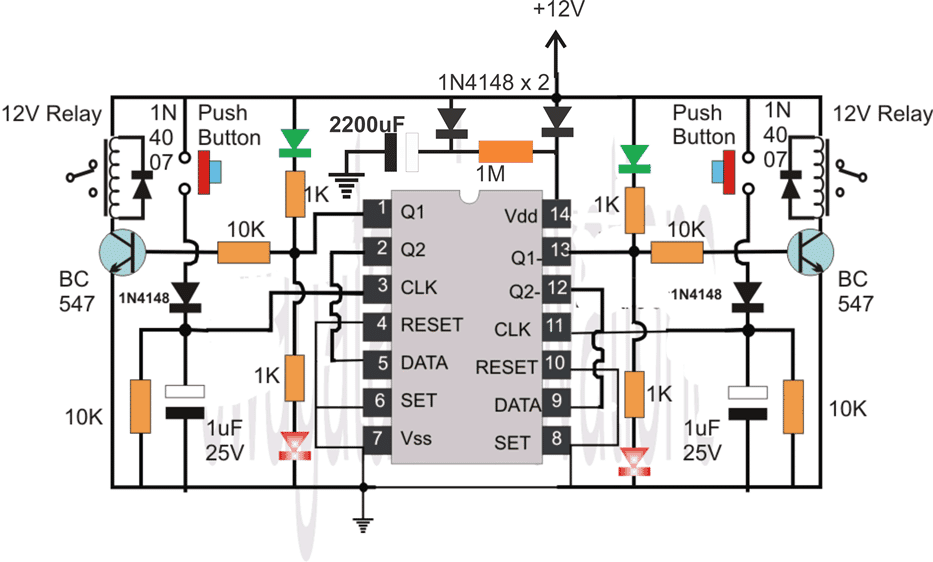

如果您有兴趣为上述4013设计提供电源故障存储器和备份设施，您可以使用电容备份对其进行升级，如下图所示：
可以看出，高值电容器和电阻网络随着IC的供应端子添加，以及几个二极管，以确保电容器内的存储能量仅用于仅提供IC而不是其他外部阶段。
每当电源AC失败时，2200个UF电容稳定而且非常缓慢地允许其存储的能量到达IC的IC的供电引脚保持IC的“内存活动”，并确保IC在电源不可用时记住闩锁位置．
一旦主电源返回，IC就会根据较早的情况提供继电器上的原始锁存动作，从而防止继电器在主电源期间失去其先前的开关状态。
4） 使用IC 741的SPDT电子220V拨动开关
拨动开关是指在需要时交替地将电路接通或断开的一种装置。
正常地机械开关用于此类操作，在需要电气开关的地方广泛使用。然而，机械开关有一个很大的缺点，它们容易磨损，并有产生火花和射频噪声的趋势。
这里说明的简单电路提供了上述操作的电子替代方法。使用单个运算放大器和其他一些便宜的无源部件，一个非常有趣的电子拨动开关可以建造和用于上述目的。
虽然电路还采用了机械输入装置，但这种机械开关是一个微小的微动开关，只需要替代推动来实现所提出的切换动作。
微开关是一种通用器件，非常抗机械应力，因此不影响电路的效率。
电路如何工作

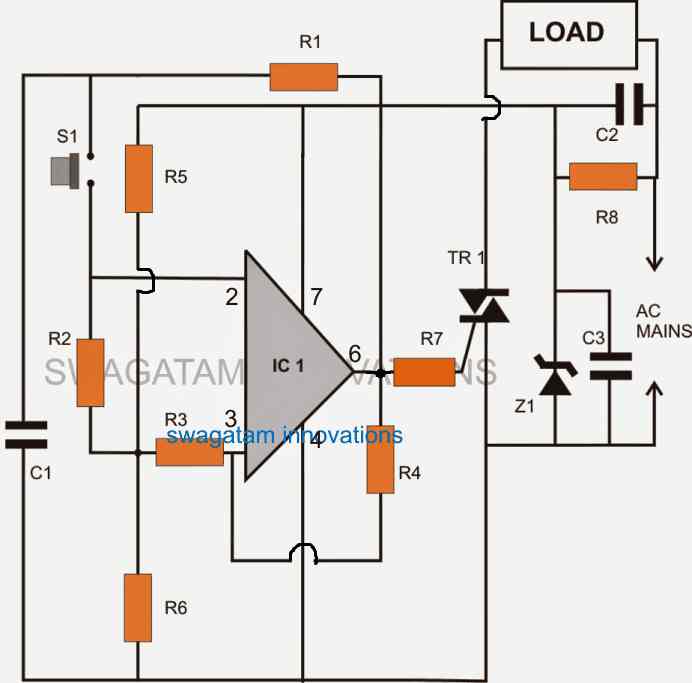

图中显示了一个简单的电子拨动开关电路设计，以741运放为主要部件。
该IC被配置为高增益放大器，因此其输出易于交替触发到逻辑1或逻辑0。
输出电势的一小部分被施加回opamp的非反相输入端
当按钮操作时，C1连接opamp的逆变输入。
假设输出为逻辑0，则运算放大器立即更改状态。
C1现在开始通过R1充电。
然而，保持开关更长的时间较长的时间将仅收取C1分馏，并且只有在释放时，C1开始充电并继续充电到电源电压电平。
因为开关是打开的，现在C1被断开，这有助于它“保留”输出信息。
现在，如果再次按下开关，则在运算放大器的反相输入处，完全充电的C1上的高输出变为可用，运算放大器再次改变状态，并在输出处创建逻辑0，以便C1开始放电，使电路位置恢复到原始状态。
电路恢复并准备好进行上述循环的下一次重复。
输出是一个标准可控硅触发器设置用于对运算放大器的输出响应连接负载的相关开关动作。
零件清单
- R1，R8 = 1M，
- R2，R3，R5，R6 = 10K，
- R4=220K，
- R7 = 1K.
- C1 = 0.1超滤,
- C2，C3=474/400V，
- S1 =微开关按钮，
- IC1 = 741.
- 双向可控硅BT136
5） 晶体管双稳态触发器
在第五个也是最后一个但并非最不重要的触发器设计中，我们学习了两个晶体管触发器电路，它们可以通过单个按钮触发器来切换负载的开/关。这些也称为晶体管双稳态电路。
术语晶体管双稳态是指电路的一种状态，在这种状态下，电路与外部触发器一起工作，使其在两种状态下保持稳定(永久):ON状态和OFF状态，因此双稳态这个名称的意思是在ON/OFF状态下保持稳定。
这种电路交替的ON/OFF稳定切换通常可以通过机械按钮或数字电压触发输入来完成。
借助以下两个电路示例，让我们了解所提出的双稳态晶体管电路：
电路操作

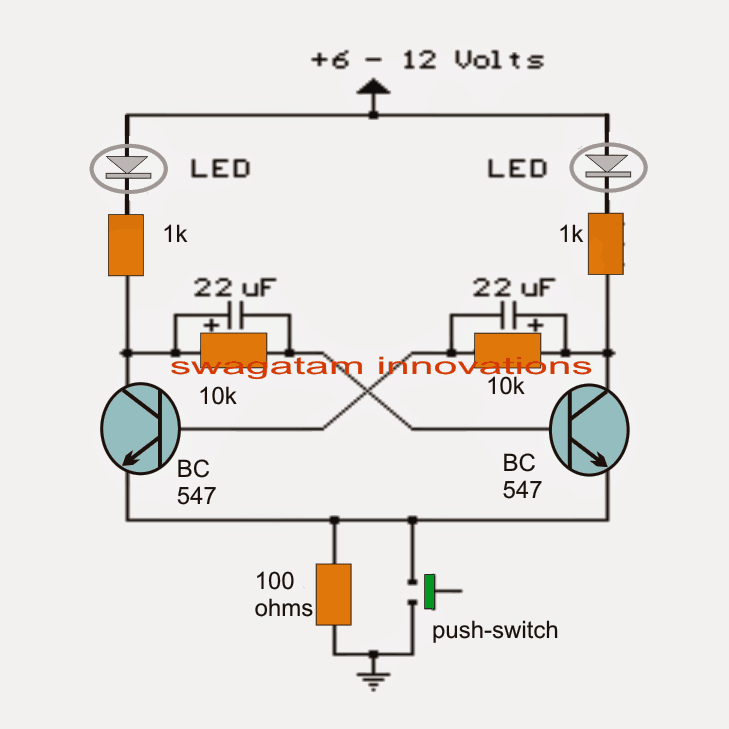

在第一个例子中，我们可以看到一个简单的交叉耦合晶体管电路，它看起来非常类似于单稳态多谐振荡器除了在此故意缺少的基础上的基础。
理解晶体管双稳态的功能是相当简单的。
一旦接通电源，根据元件值和晶体管特性中的轻微不平衡，一个晶体管将完全接通，另一个晶体管将完全关闭。
假设我们先考虑右手边的晶体管导电，它将通过左手边的LED, 1k和22uF电容得到它的偏置。
一旦右边的晶体管已经完全切换，左边的晶体管将完全关闭，因为它的基极现在将通过10k电阻通过右边的晶体管集电极/发射极固定在地。
只要电路供电持续，或直到按通开关被压下，上述位置将保持稳固和永久。
当所示按钮瞬间按下时，左侧22uF电容器现在将无法显示任何响应，因为其已充满电，然而，处于放电状态的右侧22uF将有机会自由导通，并向左侧晶体管提供更硬的偏置，这将立即打开，以恢复有利于其的情况，其中右侧晶体管将被迫关闭。
上述位置将保持完整，直到再次按下按钮。拨动开关可以从左到右交替地翻转晶体管，反之亦然。
连接的LED将根据晶体管由于双稳态动作而呈现晶体管。
电路图

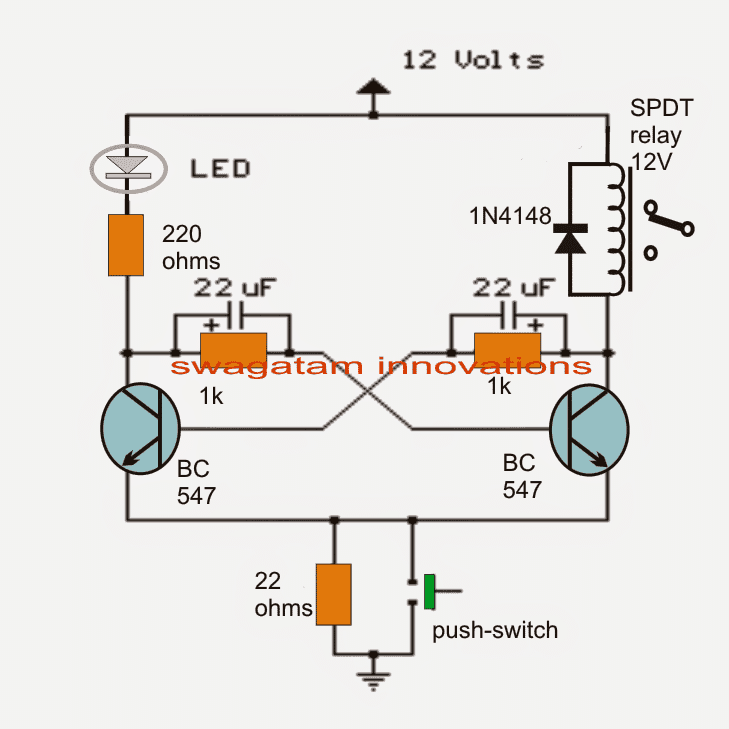

使用继电器晶体管双稳态触发器电路
在上面的例子中，我们学习了如何使一对晶体管通过按一个按钮锁存在双稳态模式中，并用于切换相关的led和所需的指示。
在许多情况下，为了切换较重的外部负载，必须切换继电器。通过一些普通修改，上述相同电路可用于激活继电器开/关。
查看以下晶体管双稳态配置我们看到电路基本上与上述相同，除了右手LED现在被继电器替换，电阻值已经调整了一位，以便于继电器可能需要的更多电流。激活。
电路的操作也是相同的。
按下开关将关闭或打开继电器，具体取决于电路的初始状态。
只需按所附按钮任意多次，即可将继电器从接通状态交替切换到断开状态，从而相应地切换与继电器触点相连的外部负载。
双稳态触发器图像
您是否有更多的想法再说一圈翻转项目，请与我们分享，我们将最乐意为您发布在此以及所有专用读者的乐趣。

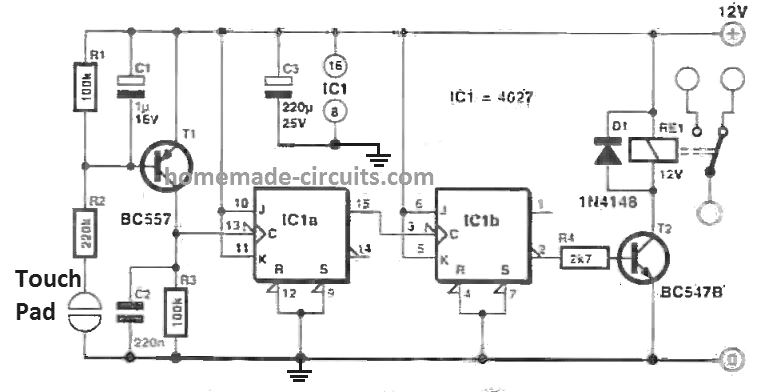

使用IC 4027触发器电路
触摸触指垫后。晶体管T1(一种pnp)开始工作。在4027的输入时钟的合成脉冲有非常缓慢的边缘(由于CI和C2)。
因此，4027中的第一个J-K触发器（非常特别）用作施密特控制门，将其输入端（引脚13）非常缓慢的脉冲转换为平滑的电信号，可以添加到下一个触发器的时钟输入端（引脚3）。
之后，第二个触发器按照教科书的要求工作，提供一个真实的开关信号，该信号可用于通过晶体管级T2打开和关闭继电器。
如果用手指轻敲接触板，继电器将交替导通。继电器关闭时，电路电流消耗小于1 mA，继电器打开时，电路电流消耗高达50 mA。只要线圈电压水平为12 V，就可以使用任何价格更便宜的继电器
然而，在操作市电设备时，请使用具有正确额定触点的继电器。

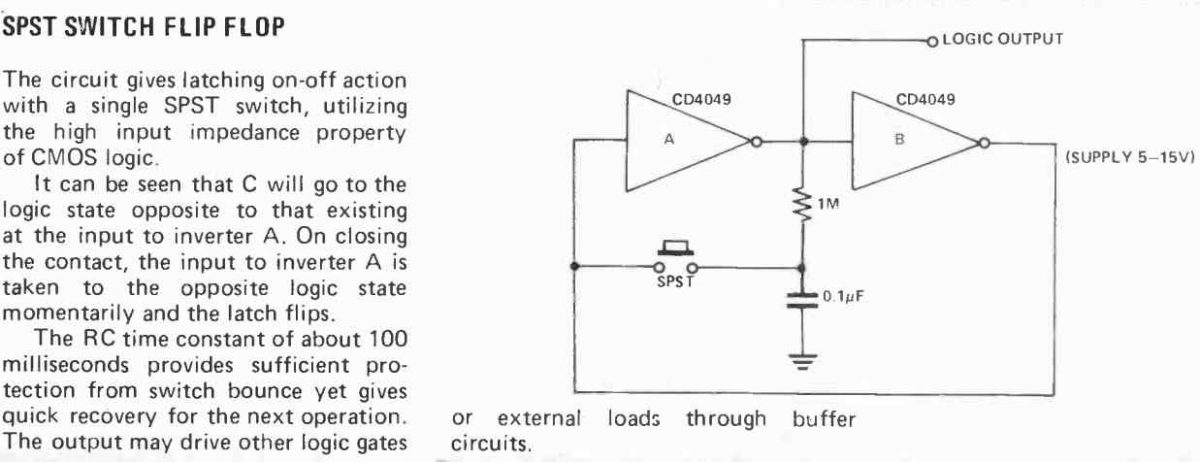

使用IC4049

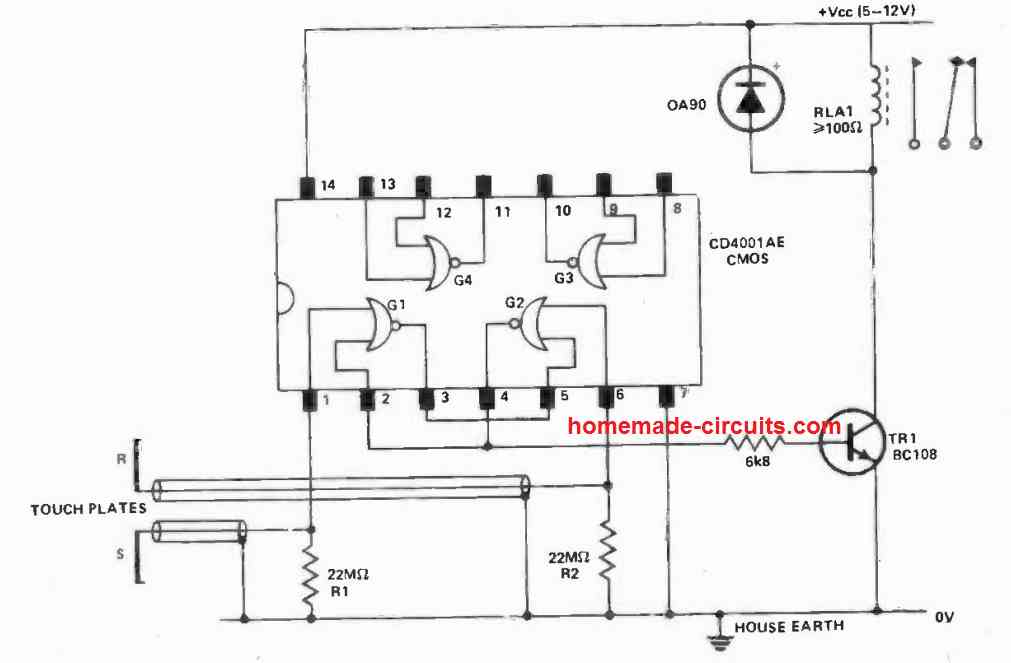

使用IC 4011设置复位触发器
CMOS集成电路具有比TTL更高的几个优点。其中一个关键特性是高输入阻抗。在下图中，一对或非门通过交叉耦合配置相互连接，以创建触发器。当触摸板S时，背景噪声在G1输入端产生交流电压。在第一个正循环过程中，G1输出变为负，这导致触发器设置，打开继电器RLA1。只要不接触R板或复位板，此开关将继续打开。
鉴于它们触及后，否则不应删除R1和R2，因此在触摸后，在板上不久，可以使触发器能够迅速改变其州。
R1和R2还可以防止任何静电累积，当电源处于断开状态时，可能会导致IC损坏。22Mohm电阻很难获得，因此一对10 Mohm电阻可以串联。触发器电路可以保持连续开关ON，因为一毫米显示绝对没有电流消耗在继电器关闭位置。如果RLA1继电器被拆除，TR 1收集器变成TTL输出有一个高风扇。将G3和G4的输入连接到地面，以防不使用。只有当屏蔽终端用于连接导线时，触板才能被放置在离集成电路许多英尺的地方。
你好我对晶体管触发器感兴趣，以控制太阳能led灯谁的电路炸了，但led仍然是好的。如果我在一边耦合一个输出晶体管，我相信它会工作。我的问题是我能用104个pf陶瓷盖代替电解22微法拉吗？
您好，104pF将不起作用，您只需在指定的电容器上使用22uF。
你好，先生。我对上面用来控制太阳能led灯的晶体管双稳触发器很感兴趣。唯一的问题是我不希望使用继电器，因为功率损耗。当我尝试使用电源适配器中的光耦合器时，灯没有明亮的光。有没有其他方法…或者电路?
嗨Sylvester，您可以使用光耦合器输出添加外部晶体管，如下文章所示：
//www.addme-blog.com/how-to-drive-relay-through-opto-coupler/
您可以使用LED替换所示继电器，并根据LED规格使用电源晶体管更换BC557。
谢谢斯瓦加塔姆。我会尝试一下，然后再给你回复。
没问题，西尔维斯特！
嗨Swagatam,
又是Ngoc，你能告诉我一种降低CD4013灵敏度的方法吗？这样，在一个小的中断（非常快的高输入脉冲~460-500毫秒）下，芯片不会切换Q输出？我尝试了很多方法，但根本不起作用。
谢谢你的建议。
Ngoc
Hi Ngoc，参考上述文章中的4013带按钮图，您可以添加一个100K电阻器与1N4148串联。同时尝试将1uF的值增加到100uF，并将10K替换为与电容器并联的100K。试试这个，看看是否有帮助！此外，您还可以在现有1N4148二极管的基础上再增加一个串联二极管
如果这个不行的话，我们可能要用晶体管舞台了。
您好，Swagatam，我在试图找到一个触发器开关时偶然发现了您的文章，该开关在两个负载之间交替线路输出，每次开关关闭和重新打开时。我不懂电子学，但您的设计（按照Dhiraj Pathak的要求）看起来适合我的要求。我的要求是类似的，我有一个电灯开关，我可以用它来操作电灯或风扇。我不知道如何使用电子板。你能帮我建5个这样的电路（有朋友在宿舍）并把它寄给我吗？
你好，Anshaj，谢谢你访问这个网站，我可以理解你的问题，但是我很抱歉的说，我们不生产或提供现成的工具包从这个网站。所以非常抱歉，我无法提供你所需要的组装套件。
好的，先生
先生，在双稳态晶体管触发器电路中
如果我们使用两个不同的电容值(一个电容值不同于另一个电容值)，会发生什么?
?
Yogesh，则低值电容器将首先充电，然后其他高值电容器才能充电
先生，这能改变电路的功能吗?
由于此，电路可以首先以一个特定的晶体管开口开始......
主席先生，我尝试在电路模拟器中模拟晶体管双稳态触发器电路。
但它不起作用，先生，
当最初给电路供电时，两个晶体管都打开了
然后我试着按下按钮…它不会触发LED
为什么赛道会这样，先生？
我们如何才能做到完美地工作？
Yogesh，不要使用模拟器，请实际构建它，然后检查结果
好的，先生
先生，我还有个疑问
在晶体管双稳态触发器电路中，
若一个晶体管完全导通，你们告诉我另一个晶体管被关断，因为它通过10k电阻接地。
但我不知道怎么回事，它被禁足了…?
因为在那个时候，它实际上连接到正极和负端子[所以存在一些基本电流]
请清楚我的怀疑先生
约格什，这篇文章解释了它的功能。
SIR，在双稳态触发器电路中
我们能预测哪一个晶体管会导通吗？
如果不是的话，那么我如何确保只有一个特定的晶体管应该在最初打开？
yogesh，否无法预测第一台电源的晶体管是哪个晶体管，因为首先将收取哪个电容器，我们不知道......
好的，先生
你好，
我的房子顶部有6间各种尺寸的房间，都配有床单屋顶。房间在夏季难以忍受。我制作了jugad冷却系统。将喷水灭火系统放在屋顶上，用滴灌管道（12mm dia管），在适当的地方。来自贮槽的水与DC泵（24V）泵送，连接到140W的2个太阳能电池板。当太阳旋转泵的工作时，泵水和屋顶板弄湿，因此房间温度适中到舒适的凉爽水平。这是一种非常精细的安排，因为我不需要在晚上推迟系统，因为太阳能电池板熄灭时自动关闭。即使在多雨或阴天的时期，客房甚至是凉爽，系统也适应。为了节省水，我将可调节的定时开关放在泵上一定时间，直到纸张弄湿并放下直到湿干燥，然后循环重复。这里我想通过结合一个电路来改善该冷却系统，该电路在一段时间和经过一定时间循环循环回到第一泵上之后，在一定时间内持续处理的电路。 This helps in managing sufficient volume and pressure in sprinklers (as now all pumps start at a time go off at a time, so water distribution gets hampered). So help me design a timer which control many loads(here 6 pumps) one at a time cycling through at variable intervals. As if now the wetting (pumps on) time is about 3 minutes while drying (pump off) time is about 10 minutes.
希望我足够清楚，并期待您的帮助。这个系统节省了我很多的交流设备和电费。这也可以帮助其他人。
嗨，您已在一个无关的文章下发布了它......
嗨赃物，
关于4号电路，似乎通过R5、R6有少量泄漏。我们能做些什么来消除泄漏吗？
非常感谢您的建议。
Ngoc
感谢Ngoc，您可以通过将每个值增加到100k（仅限R5和R6）来减少它
Swagatam先生，我一直在阅读你的博客上，我想问你有问题的帮助。我提前谢谢你。
1.-我有一只手表，可以提供15分钟的电压（220v，但我可以将其降低到5或3.3伏，这是电机的工作原理）。
2.-这激活一个触发器，打开一个3.3伏的电机。电机有一个SW，发送一个信号到触发器断开。
3. - 难以解决的是，当时钟信号被激活时，它只产生脉冲，忽略电压保持有效的其余时间，即在信号持续的那些15分钟内不会超过一次。．
我怎样才能将15分钟的电压转换成一个脉冲，打开触发器，在剩下的时间里不会复位？
我真诚地向你致以感激的问候，拉法。

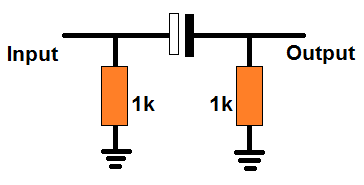

拉斐尔先生，您可以尝试以下电路：
将15V DC应用到输入，输出将转换成一个短脉冲，取决于电容值。
嗨Swagatam,
我有以下问题，需要你的建议，建立一个简单的触发器原理图。详情如下:
输入：2个直流输入（高/低），完全没有按钮
输出：根据每个输入（高/低）的动作，1个led（开/关）。
这是楼梯02交换机的最佳例子。无论第一开关的状态如何，第二开/关会驱动负载打开或关闭，反之亦然为第一个开关。
我谷歌，根本找不到任何概念。我发现H桥晶体管非常合适，但仍然不确定，因为它仍然是一个复杂的。
我想要的是一个类似楼梯开关的模型。根据输入线的状态(高/低)，输出将开/关。
非常感谢你的时间建议我。
邓定国。
嗨，Dang，高/低信号应该来自哪里?它的想法也许可以完成使用555单稳态与4017触发器，高/低输入对可以配置在单稳态的输入为所需的行动
谢谢你的快速回复。让我再简单介绍一下我的头脑风暴项目:
+输入1：由作为开关的TTTP223模块维持，触摸时提供恒定的4.2VDC，再次触摸时关闭（0V）；
+输入2：由Arduino输出管脚维护（我只有一个管脚来完成工作），当通过串行输入（用作软开关）发出请求时，该管脚将持续处于高电平（4.9V），低电平为0 V。
我正在寻找的是一个方法，可以将两个输入连接在一起，但他们可以强加一些事件(ON/OFF)到输出，它的状态从低/高变化，反之亦然。
两个输入都由5V直流电源供电。
我试图谷歌锁存，触发器/触发器，但没有任何适合的模块，因为他们都使用瞬时按钮开关来控制电路。
当然，如果有更多的引脚，事情会容易得多，但我仅限于微控制器的一个引脚。
非常感谢您抽出时间！

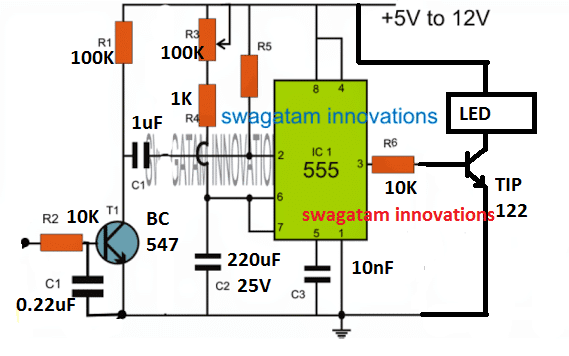

好的，我认为可以通过我之前的评论，通过单稳态和4017触发器组合来完成它的想法。单稳态可以如下所示：
这两个输入可通过单独的1N4148二极管应用于R2端。输出晶体管和LED可以忽略，pin3 10k端可以连接到4017触发器的pin14。
C2可替换为0.22uF，以产生响应输入逻辑变化的尖锐短脉冲。
嗨Swagatam,

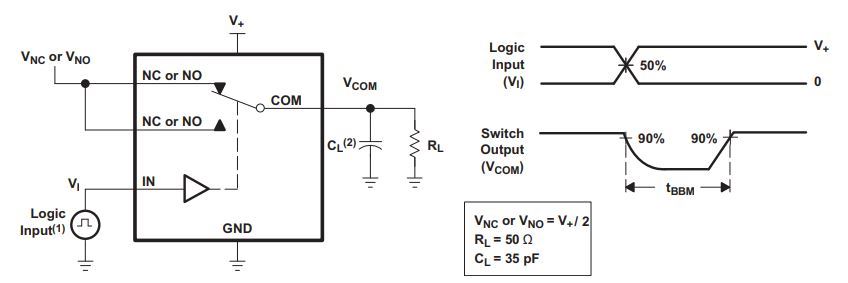

谢谢您的回复，因为输入是一个恒定的电流而不是脉冲，所以我决定使用TS5A3157DBVR模仿2NC / NO继电器，以保持足够小的脚印足以放入电路板上。我的电路板是一个带有BTA16-600B的DYI SSR继电器，可以通过微控制器和TTTP223触摸模块的1个数字I / O控制（用户触摸时恒定的高/低电平）。
因此，最终解决方案对我的小项目似乎很简单又少数。
非常感谢您的建议和意见。
Ngoc
没问题，Ngoc，我提出的想法也是为长周期开/关输入设计的，但它涉及太多的组件。您的模拟开关概念看起来更紧凑，更易于配置，因此是一个更好的选择：
嗨Swagatam,
据我所知，NE555将在电源上互动。请建议我如何避免在电路上供电！
谢谢你的帮助！
Ngoc
嗨，Dang，你可以尝试以下概念:
https://www.homemade-circulay.com/rain-triggered-instant-start-windshield/
继电器应在PIN3和地面之间连接......
你好，
您似乎错过了741-TRIAC电路原理图上的一个连接（针脚6应连接到R1-R4节点，但已断开）。
祝你今天愉快：）
你好，谢谢，我已经更正了图表，正如你指出的…
主席先生，在CD4013电源故障备份和内存中的触发器电路，它可以保持2200μF电容器的存储器吗？
库马兰，你必须实际检查，如果不实际测试时间，很难说…。
先生
我想交替控制两个24VDC接触器，用于交流感应电机的反向和正向控制，使用接近开关或按钮作为输入信号，反向和正向条件之间的延迟约15秒。
如果第一个接近开关或按钮操作，则在延迟15秒后，正向接触器应在条件下（反向接触器已关闭）。
如果第二次接近开关或按钮操作，则在延迟15秒后，反向接触器应在状态（正向接触器已关闭）。
一个额外的按钮，以改变任一接触器的操作状态(正反向)

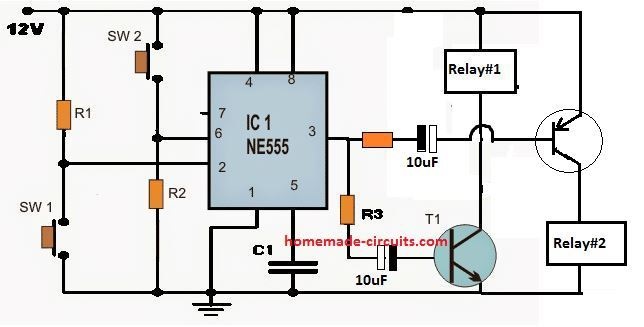

Sanjiv，您可以应用以下文章所示的电路，并进行下图所示的修改：
//www.addme-blog.com/set-reset-circuit-using-ic-555/
Relay1 relay2触点可用于切换泵的开始停止触点。
确保在继电器线圈上连接续流二极管。
好的，谢谢您的回复!!
我会尝试上面的修改电路并让您知道!!
到那时，再次感谢!!
桑贾夫
没问题，Sanjiv，如果你有任何问题，请告诉我。
亲爱的斯瓦加坦：，
伟大的网站，我非常感谢您的努力，以帮助他们的电子项目帮助爱好者和人。
我正在寻找一条尽可能简单的赛道，其性能几乎与您在上述赛道1升级版中善意推荐的来自印度的Dhiraj Pathak先生的赛道完全相同。我需要完全相同但没有最后一个动作，如下所示：
1.交流开关S1首次接通（不是脉冲，而是永久接通）时，交流负载1应接通并保持接通状态，直到S1断开。在此操作过程中，交流负载2应保持关闭状态
2.第二次S1再次接通时（不是脉冲，而是永久接通），交流负载2应接通并保持接通，直到S1断开。在此操作过程中，交流负载1应保持关闭状态
3.第三次S1再次接通时，操作循环重复第1步和第2步。
我需要这个操作两个压缩机交替，所以磨损是相当的，这两个单位之间。这个想法是，每次空气管路的压力开关咔哒一声打开时，之前处于静止状态的压缩机就开始工作了，等等……
在此先感谢您的帮助。
乔治
一个简单但功能强大的电路需要什么样的IC才能实现这一功能？
谢谢Jorge，如果你不想要7号引脚动作，就把10号引脚换成7号引脚....这是所有。
...也务必删除早期附加的1n4007二极管和1k，其中包含针＃7
斯瓦加坦，谢谢你的快速回复！
因此，如果我删除PIN＃7连接，我基本上使用此电路完成以下内容：
1.交流开关S1首次接通（不是脉冲，而是永久接通）时，交流负载1应接通并保持接通状态，直到S1断开。在此操作过程中，交流负载2应保持关闭状态
2.第二次S1再次接通时（不是脉冲，而是永久接通），交流负载2应接通并保持接通，直到S1断开。在此操作过程中，交流负载1应保持关闭状态
3.第三次S1再次接通时，操作循环重复第1步和第2步。(因此，有第三种状态，Load 1和Load 2同时运行)。
如果你能分享一种方式，让我把我理解的修改后的电路图发给你？或者最好能和我分享实际的新电路图？
嗨，乔治，最终的设计可能是这样的:
请确保在pin16和接地之间连接100uF/25V
非常感谢。
让我尽快测试一下，你知道结果的。
没问题！
你好先生..先生，先生我做了第二个电路4013拥有......它的工作，但我的问题是在它触发之前......我将不得不按下按钮4次......请先生帮助我......我想添加一个IR接收器到任何一方，这样我都可以使用IR遥控器来控制它。
你好，Emmanuel，这个设计已经被这个博客的其他成员测试到了完美的程度，请再次检查一切，特别是开关…或者，你可以用螺丝刀手动触摸开关连接，并看到响应…我希望你已经在veroborad上通过焊接组件而不是在试验板上构建了它
是的，它可以与一个红外遥控器用于切换任何远程负载
谢谢先生......我会检查错误......请先生，我可以用它附加IT传感器的图表吗？因为传感器适用于5V，4013在12V上工作
嗨emmanuel，如果以下电路可以拿走帮助并以类似的方式连接传感器
//www.addme-blog.com/how-to-make-simple-infra-red-remote/
Halo再次Swagatam我用4017触发器上面的上部，触发DC负载并完美地工作。但是当涉及到控制交流设备时4017工作但在第一次触发时不准确地打开交流负载，那么第二触发器无法关闭负载，然后3RD触发它切换它，然后你发现它可以再次触发它可以未能在第五次触发器上切换。电子邮件的专家我的主人Swagatam是什么原因，当它触发AC负载时，我如何消除该问题，使其在触发器上完全触发。谢谢
您好Davis，通过100欧姆电阻将IC的引脚＃14连接，并在其+/-电源引脚上连接1000UF电容。还在控制负载的触点上连接0.1uf / 400v。
检查这些修改是否有用
Wawoo现在工作正常。非常感谢SWAGATAM真的很棒，我非常喜欢你的网站。先生，还有其他的避障机器人电路，我能用sm0038红外接收器代替tsop1738吗？非常感谢
很高兴知道它的工作戴维斯，是的，你可以使用sm0038，它的规格类似于tsop
是的，SWAGATAM，我按照u所说的做了一些改变，比如简单的clap开关的输出，但现在我打开了电路，继电器启动，并在我触发电路之前打开负载。帮我解决这个问题
通过100K电阻器将插脚#15与接地连接，并在插脚#15与正极之间连接一个0.22uF或低于1uF的任何电容器。
Helo SWAGATAM感谢您的出色工作，我使用上面的ic4017尝试了第一个电路，并使用电子电路触发，负载打开，但当我再次触发以关闭负载时，它拒绝了，然后我关闭电路，然后再次打开，并触发负载打开，但第二个触发失败，请帮我解决这个问题。非常感谢
感谢戴维斯，它可能是由于在引脚14的电压尖峰，这可能迫使输出随机反弹到一些无关的输出引脚。
您可以尝试通过二极管配置4017的输出，如本文的第一电路所示
//www.addme-blog.com/2011/12/make-simple-electronic-clap-switch.html
亲爱的先生
我真的很高兴写信给你。我有一个关于触发器IC 4093的问题。
这个ic的组号是多少?
我是说El 4093还是MF 4093 ?
只有4093件在商店里找不到。请帮帮我。非常感谢。
Shihab，你只需要对店主说“IC 4093”，你必须得到它......初始前缀并不重要。如果店主不明白，那么他严重缺乏知识，在这种情况下，您可以自己检查他的可用选项，并在IC上寻找第4093号
先生
我是一名退休人士(63岁，正在竞选)。我现在住在W.B.豪拉(Pin code: 711102)。我一直在疯狂地为我的40' LED电视和笔记本电脑(DELL)寻找全固态自动电压稳定器。由于电压波动，我的(之前的)索尼46英寸LED 3D电视和笔记本电脑都出了故障。索尼电视无法由经销商修理(电源板无法使用)，但不知何故笔记本电脑得到了修理。请你不痛不痒的告诉我你的地址、电话号码。,大约。为我的40英寸LED电视(Mitashi)和笔记本电脑(DELL)安装2个全固态自动稳压器的成本?急切地等待你的回复。Regards, S. DATTA, e-mail:sdsdatta@gmail.com（pH值。：0 99030-88252 / 0 89610-44436）
你好，达塔先生，
您可以根据需要尝试以下概念
https://www.homemade-circulay.com/2016/05/h-bridge-mains-voltage-stabilizer.html.
但请注意，此电路可能需要先进的电子产品知识以成功完成。
嗨。为了建立第一个电路，如果我有12v直流电源，我认为没有必要建立ic2部分，它只是电压调节。如果我错了就告诉我。谢谢提前
是的，如果供应相当稳定，就不需要了。
你好先生,
我是毗瑟奴
我是电子产品的新手。最后一个月我经常读与我的项目相关的博客。
我需要家用电器的红外遥控电路图(4个灯和1个风扇)，有内存备份，以便在停电时存储继电器状态。你能帮我开发一下吗??
嗨，毗湿奴，你可以尝试下面这篇文章中解释的概念:
//www.addme-blog.com/2014/05/remote-control-circuit-for-multiple.html.
ic4093 cct中的继电器是什么??意味着它有特定的值还是什么?请尽快指导我。
继电器可以根据需要，取决于负载和电路的供电电压
亲爱的安基特，
我已经彻底测试了上面的电路，对我来说完美地工作，因此很难理解您的电路问题。
或者，您可以尝试以下链接中给出的第一个回路：
//www.addme-blog.com/2011/12/make-simple-electronic-clap-switch.html
仅构建IC1部分，删除T2和T2左侧的所有部件，不要移除R5，更改C3的位置并将其连接到PIN14和地面。现在，带有阳性的引发PIN14将产生所需的结果。
亲爱的先生：，
我制作了这个电路并使其工作，但问题是每次我连接电源继电器时，继电器都会自动打开，如果我用电源正极对触发线进行排序，它不会显示任何活动，我也检查了好几次连接和备件。请再次帮助我…
谢谢
亲爱的先生，我试图制作上述电路，但我无法理解我如何手动触发触发器，以便打开/关闭继电器。请帮帮我。
亲爱的安基特，
用“触发”点触碰正极电源，每次这样做时，继电器将交替地开关ON和OFF。
