该电路将在您的手机上以空白呼叫的形式发出回拨警报，无论何时，当它感应到特定限制区域内有人闯入或入侵时，该电路已安装用于预期的安全监控。
介绍
需要安装的手机报警安全系统电路，包含了一个廉价的手机作为调制解调器，它实际上是用来触发用户手机中的报警电话的。
上述调制解调器手机首先与它自己的SIM卡连接，这与任何手机都一样。
为了安装手机，将手机外壳取下，并将几根电线整齐地连接到代表手机“绿色”按钮或呼叫按钮的垫子上。
用绿色按钮端子固定两根连接的电线后，手机再次被密封到正常状态。

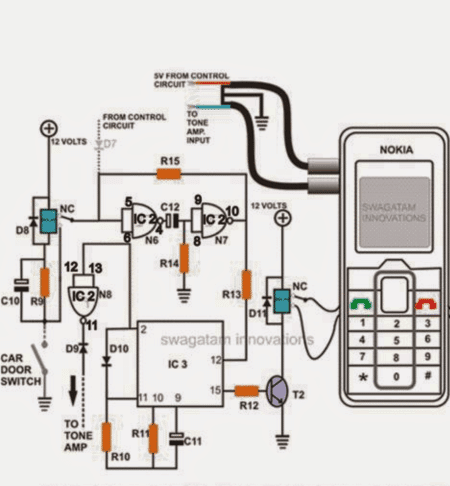

然后将上述导线的外端连接到如图所示控制电路的继电器触点上。
在安装之前，从上述调制解调器手机向用户手机拨打电话，以便将其记录在绿色按钮内，作为从手机拨打的“最后一个电话”。
现在，每次绿色按钮被激活三次，就会有一个电话连接到主人的手机上。
由于呼叫按钮的电线连接到一个继电器，这意味着如果继电器触点通电三次，将导致上述手机发出呼叫。
控制电路是如何工作的
- 控制电路基本上由保持电路和脉冲电路组成。
- “保持电路”部分由配置为定时器兼锁存电路的两个与非门组成。N1和N2以及C12和R14一起构成定时器电路，而电阻器R15在定时器计数及其计时失效时保持输出锁存。
- 之后，输出恢复到其原始位置。
- 上述锁存器的输入连接到簧片继电器传感器，当可能发生侵入时，簧片继电器传感器可适当居中以启动磁接触。
- 簧片继电器仅通过电容器C10瞬时激活继电器（图左侧）。
- 当上述继电器触点闭合时，N1、N2闭锁，并在输出端产生负极或逻辑低电平。
- 该逻辑低立即使另一个定时器IC 4060的复位引脚接地。
- 这会立即提示IC 4060开始计数。
- 该过程在IC引脚15处产生一组三次脉冲，通过继电器驱动级激活继电器三次。这将激活手机调制解调器，并开始向指定号码或用户的手机发送空白呼叫。
- 引脚#2确保IC计数和引脚#15的输出在三个继电器脉冲后锁定，这是通过从IC引脚#2向引脚#11发送高脉冲实现的。
- 只要N1和N2处于计数模式，IC就会保持在这个位置，之后N2的输出变高，整个电路恢复到原始状态并回到警报模式。
- 调制解调器手机通过使用电池保持充电状态7805充电器电路。
这个电路是由斯瓦格塔姆专门设计和发明的。
零件清单
除非另有说明，所有电阻均为5% CFR¼瓦。
R9-10K，
R10-2M2，
R11-330K，
R12-4K7,
R13-39K,
R14-1M,
R15-1K，
C10 / c12 - 100超滤/ 25 v,
C11-0.001uFDISC，
D9 / D10-1N4148,
D8/D11-1N4007
T2 = BC547
IC2 (N6、N7 N8) -4093
IC3-4069
Relays-12V / 400欧姆
谢谢!你帮了大忙!
大家好，非常感谢，
IC 4093的引脚14为+Vcc。
N2/D9在这里是一个可选的连接，可以连接到外部负载，如瞬间警报等…因为这张图是从其他文章中提取的，音调放大器实际上与那篇文章相关，你可以在这里阅读它
//www.addme-blog.com/2011/12/build-homemade-gsm-car-security-system.html
嗨Swagatam,
我想使用4x1.5V电池，而不是12V电源，以使其便携。问题是我不认为我能得到一个继电器，它能在如此低的电压下工作。我可以用高速拨号继电器代替某种固态设备吗。我注意到，用手指触摸铜质快速拨号触点就足以激活手机（高阻抗/电容？）
嗨，约翰，这可能是通过使用双向电子开关来实现的，比如在IC 4066中……不建议使用任何其他方法
你好，我有问题的模拟图表，请您能帮助我与一个推荐的模拟工具吗?
对不起，我不使用模拟器，所以我不能推荐任何模拟器。
你好，我有问题的模拟图表，请您能帮助我与一个推荐的模拟工具吗?
Swagatam你是否可以分享这个项目的零件清单。
哈菲兹，我有空的时候一定会更新的…
谢谢斯瓦加塔姆
不客气！！
我希望这个项目的最后一年，如果有人打开我的门，然后我收到一个电话，短信或对我的手机报警系统发送给我的费用
您可以尝试制作以下文章中所示的最后一个回路：
//www.addme-blog.com/2011/12/build-homemade-gsm-car-security-system.html
你好，先生，我发现我不能完成我的项目使用快速拨号，因为我不知道如何使IC产生足够长的信号来激活手机的快速拨号功能。这是因为如果它的继电器在短脉冲下打开pad，手机就不会理解这是一个快速拨号的命令。这只会被手机理解为编码一个数字字符。
总之，我需要的电路也产生
1.几个短脉冲(将手机复位到主菜单)
2.然后单长脉冲(4秒以上)激活一个号码的快速拨号。我知道IC4017可以产生这种长脉冲，但我不知道如何将它集成到系统中，最大限度地减少继电器的使用。
请帮帮我。
谢谢你！
嗨，乌尔，
请给我看整个示意图，并指定你想要长脉冲和短脉冲的点，我会尽力帮助你。
...．．你已经把框图发邮件给我了……对不起，这对我没有多大帮助!
请把电路图给我看看，这样我才能正确地提出我的意见。
4060集成电路不可能有三个脉冲，你可以得到4、8或2，也就是说是2的倍数…。你必须为它设计完全不同的电路。
