音乐放大器一直引起我们的兴趣，因为他们的巨大的放大能力，完全改变了交付的音乐输出的维度。从根本上说，总是在扫描仪上的是放大器的功率，我们发现人们太沉迷于他们采购的放大器单元的功率评级。

介绍

然而，我们中的许多人完全不理解上述参数的技术细节，盲目地同意制造商的规格表，而购买放大器单元。这篇文章解释了一个非常直接的电路，可以很容易地建立在家里，并用于确定放大器的输出功率。

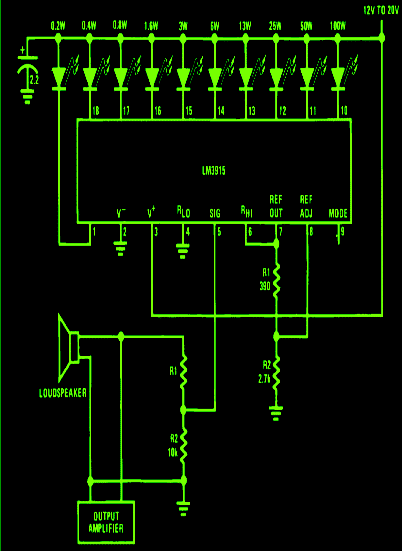

在这里，我们提出的放大器功率计电路采用了来自德州仪器,它的核心功能是将放大器的输入转换为直接的LED读数，指示瞬时功率输出水平。

IC的输入是通过电位差网络R1/R2得到的，这个网络建立在扬声器上，并连接到放大器。
建议的设计提供了100瓦的最大读数，但是电路可以通过调整R2的值来快速修改以实现更高的读数。

led开始排序以响应来自扬声器的不同功率输出。

通过对读数的一些仔细检查，可以识别中间LED显示的平均值，LED的相应标记可以作为放大器的均方根值，但这可能与特定设置的音量电平有关。
