这里我们了解了一个简单的开关模式电源(SMPS)电路，它能够在800mA左右从100V到285V的市电输入范围输出3.3V, 5V, 9V，具有完全隔离。
功能建议3.3V, 5V, 9V回程smp通过以下详细的电路说明可以理解电路:
输入EMI滤波
电容器C10和C13构成主电容器。与L4结合，它们构成EMI滤波器级。
Tiny Switch的集成频率抖动有助于实现降低EMI，即使使用相当简单的EMI滤波器配置。
初级钳夹缓冲器阶段
D3, R1, R2，以及C1建立初级侧箝位缓冲器，以固定电压峰值在漏极引脚一旦关闭。D3是1N4007G，典型的1N4007的玻璃钝化模型，具有调节反EMF恢复。它的定位，结合R2，以增强EMI和预期的3.3V, 5V, 9V输出。
在一个特定的快速恢复二极管很难获得的情况下，任何其他替代的快速二极管可以没有问题的合并。
输出电压滤波
C3, C5和C7负责作为批量输出电容器。C4、C6和C8与电感L1、L2和L3一起构成第二级输出滤波器。
输出反馈回路
敏感电阻R4和R5检测和识别3.3V和5V的振幅可能的差异
输出电压的限制。
这种电压的差异，可能是由于输出连接负载的差异或输入电压的差异，作为输入引脚的参考TL431并联调节器。
分流稳压器识别这些，并与其内置的电压参考水平进行比较，以触发一个反馈信号，其形式为电流脉冲槽U1 B与R4和R5检测到的识别差异成比例。
光耦合器U1通过将反馈信号电流发送到电路初级段的ENUV引脚的输出，立即关闭电源电压的控制回路。

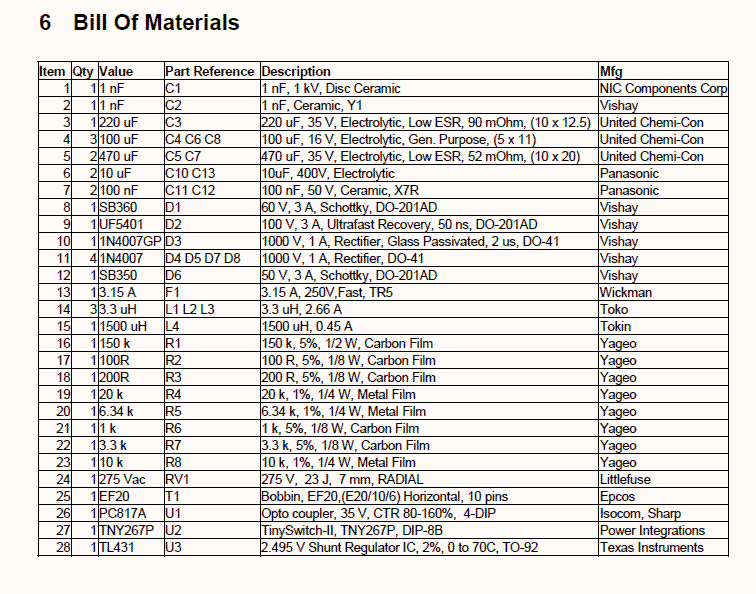

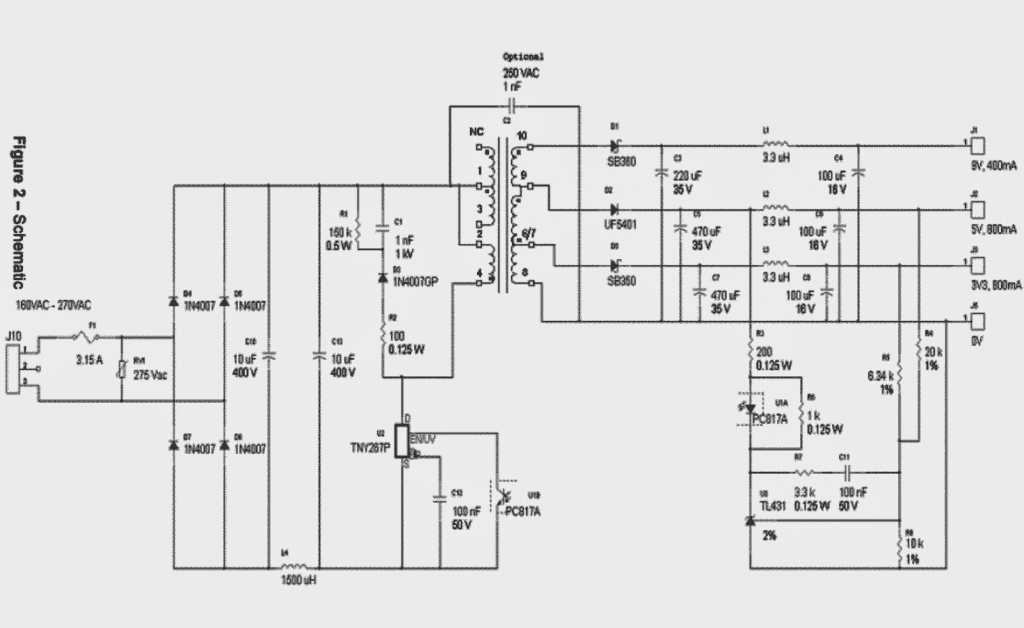

下面的图代表了该方法的完整原理图3.3V, 5V, 9V SMPS电路
线路图

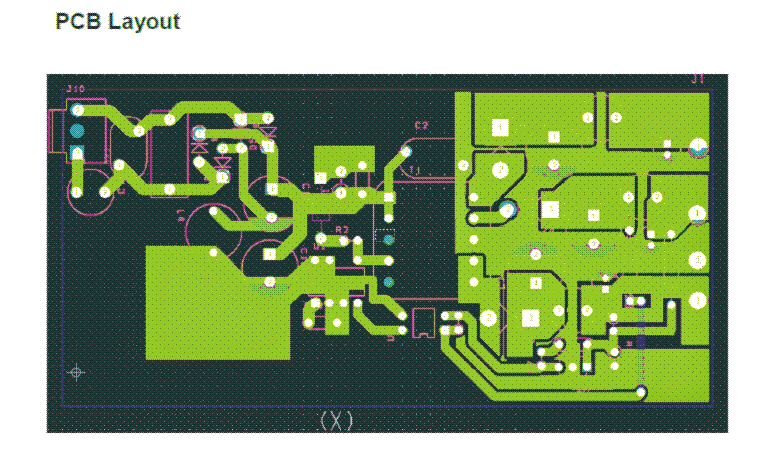

建议的多电压输出SMPS电路的PCB布局

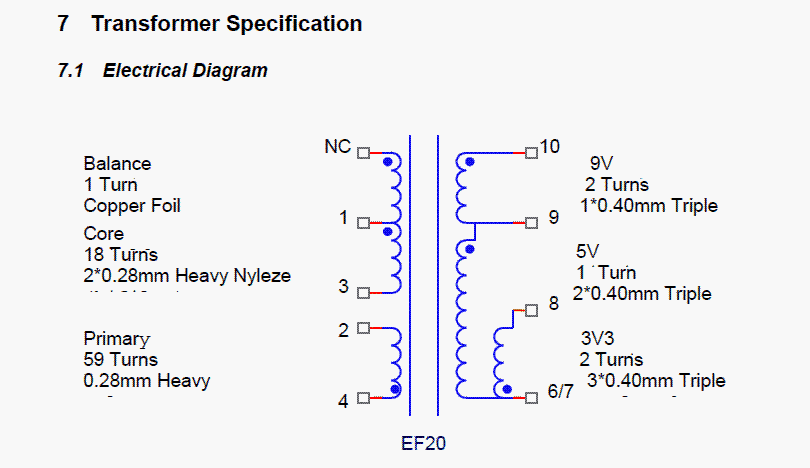

变压器绕组图说明了以上多电压输出SMPS电路

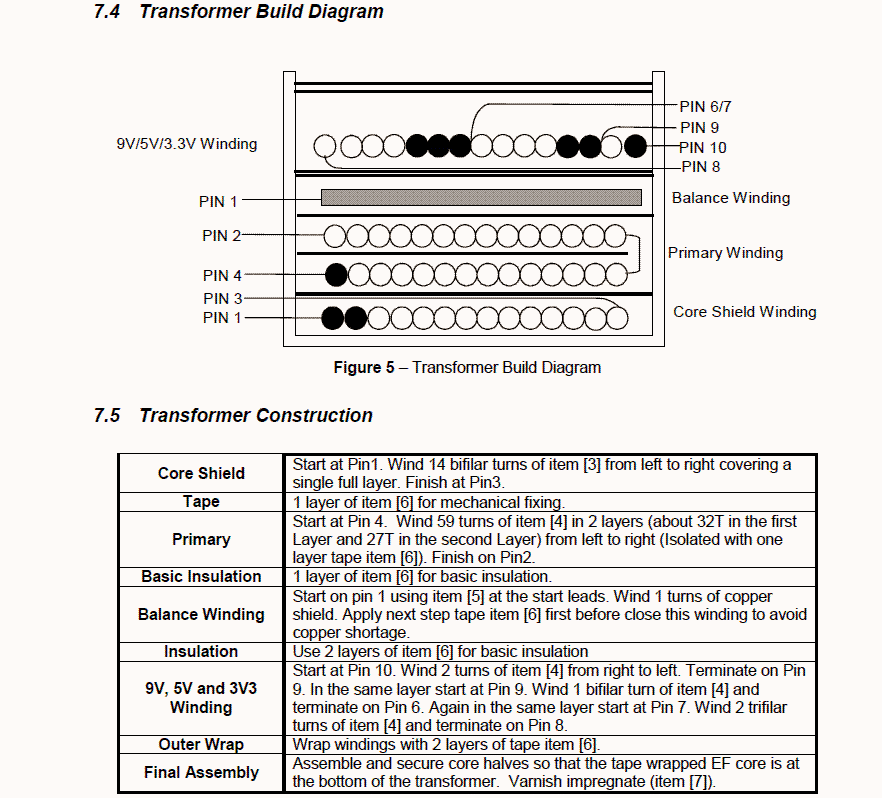

变压器绕组的细节

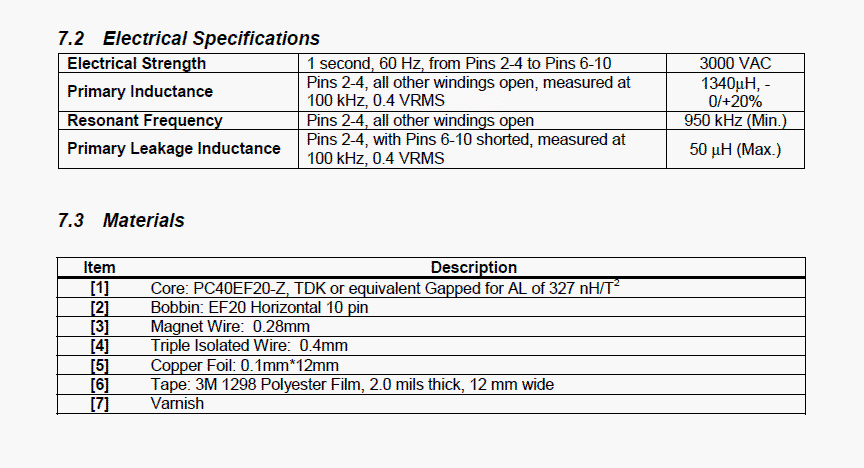

下面给出了帮助正确绕组的变压器规格
礼貌:https://ac-dc.power.com/system/files_force/PDFFiles/der55.pdf
你好,
我能用TNY 266代替267吗?
是的，它可以使用。
嗨
我怎么能增加电流到1.5安培，你能给变压器的规格上面给出的只是5v电源。
你好，你可以试着用两根或三根导线并联在变压器的二次回路中。这将有希望增加电流，但我不确定TNY是否额定。
您好先生，5kva的铁氧体变压器逆变器可以使用12v直流电池吗?请上传这个电路的原理图。谢谢
这是不可能的，也是不推荐的，用5000除以12，你就会明白为什么不推荐了。
这就意味着瓦数越高，电池电压就越高。我如何知道每个kva逆变器所需的电池电压。
将瓦数与电压相结合，即可得到额定电流，根据您的电池规格进行选择
亲爱的先生,
在上面的电路图中，我发现3,3v和5v输出的V0值如下;
V01 = (1 + 6, 34/10) * 2, 5 = 4085 v
V02 = (1 + 20/10) * 2, 5 = 7, 5 v
结果V01和v02在电路图中不等于3.3v和5v。
原因是什么?
Olgun，没有实际的测试是很难判断的，我认为你应该实际地构建它，并根据你的具体需求进行调整。
你好先生,
谢谢你的指导
我正在设计电路板，第一个输出是5v, 9V, 12v - 3A每一个
第二个是5v, 7v, 12v - 3A
那么我需要在电路中改变什么才能达到这些要求呢?
谢谢提前
你好Moataz，抱歉，从TNY IC得到3安培可能是不可能的。
好吧
你还有别的线路吗，还是能帮我再找一条?
您也许可以尝试修改以下概念
//www.addme-blog.com/32-v-3-amp-smps-led-driver-circuit/
太有价值了。谢谢。
你能解释(计算)pi滤波器部分的输入和输出部分，即(C10,L4,C13)和(C3,L1,C4)
