这里介绍的8个基于IC 741的运放电路不仅有趣,而且构建起来也非常有趣。包括电路想法,如反相和非反相放大器,音调控制和稳压电源一定会引起你的兴趣。电路图也附在文章中。
概述
我们可能都知道IC 741的高通用性。令人惊讶的是,只需添加几个无源元件,就可以设计出无限数量的741个运放电路。我们在这里调查其中一些。IC 741是最通用和多用途的运放之一,可以以多种不同的方式连接。让我们来研究一些重要的741运放电路设计配置:

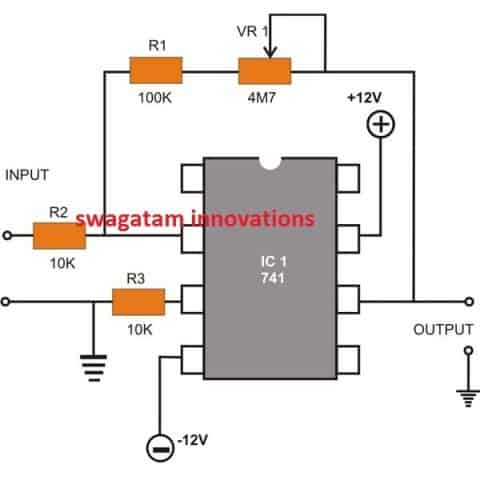

1)逆变直流放大器:
有时它对放大直流电压变得很重要,上图显示了IC如何连接到反相直流放大器电路中。顾名思义,IC的直流输入将在其输出处被放大,但极性刚好相反。VR1可用于调节放大器的增益。

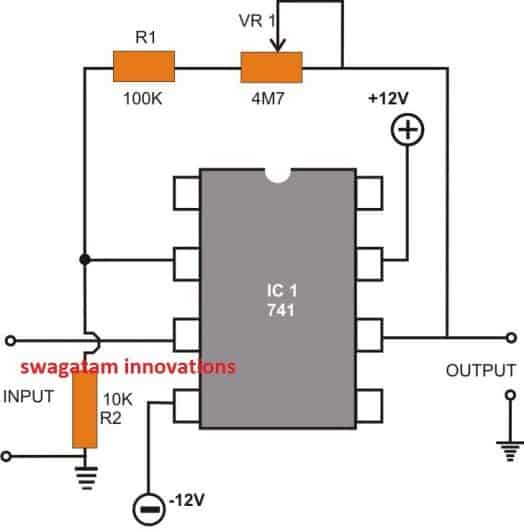

2)非反相直流放大器:
这种配置类似于上述电路,唯一的区别是输出响应,它总是等于馈电输入电压的极性。

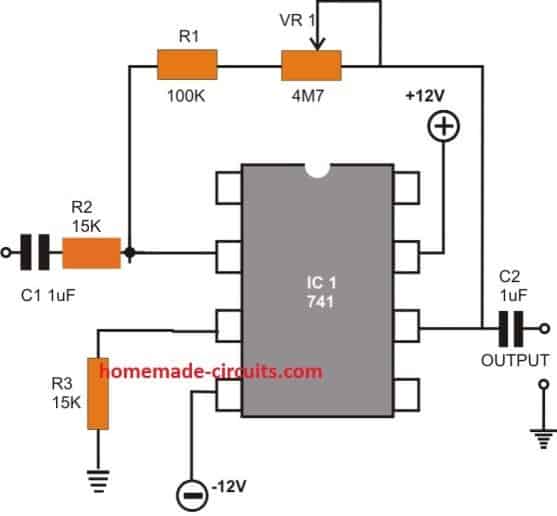

3)逆变交流放大器:
图中显示了IC的基本逆变直流模式是如何被简单地修改为逆变交流放大器设计的。该电路用于交流或振荡输入信号,主要用于放大微小频率。C1和C2构成输入和输出耦合电容。再次,这里的增益可能会使用罐VR1变化。

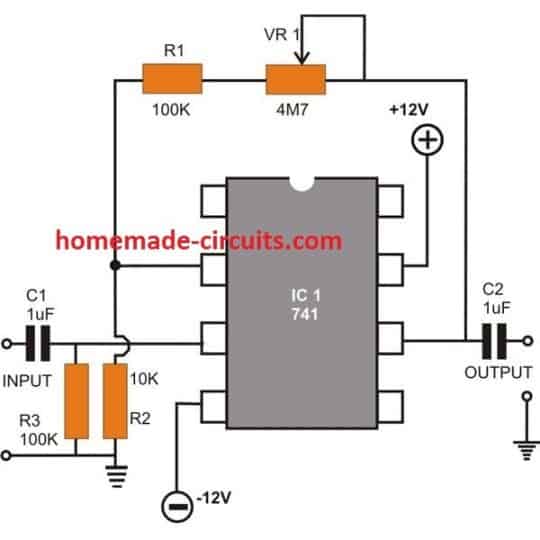

4)非反相交流放大器:
741运放电路与上述说明的设计类似;唯一的区别是电路的输出提供与输入相一致的振荡,而先前的设计产生与输入相相反的振荡。

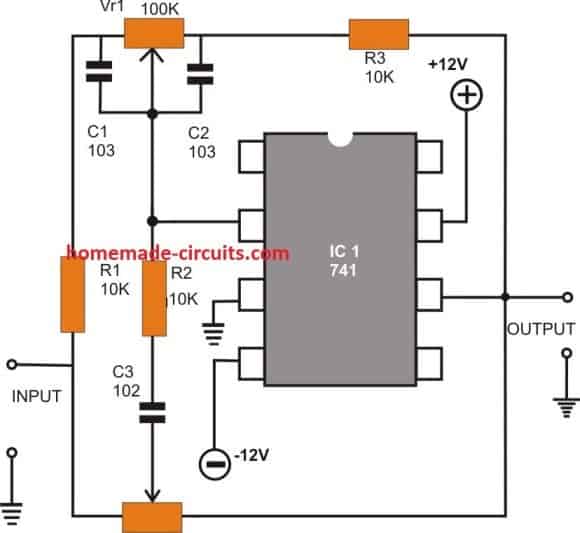

5)主动音调控制:
opamp IC741可以非常有效地用于处理音频频率,并根据个人的选择定制它们。
喜欢更多低音的人可以通过调整低音控制轴来达到这一目的,而那些喜欢额外高音的人可以通过另一种类似的控制来达到这一目的。
电路图显示了如何通过添加几个无源元件与IC 741可以建立一个整洁的小有源音调控制电路。
对于给定值,电路提供12.5 dB的低音升压,并且在约100Hz左右的切口为10.5 dB。
相对于器件在1 kHz的设定增益,在10 kHz左右的三次寒颤为8.8 dB,削减9.8 dB。该电路还具有高输入阻抗和低输出阻抗的特点。

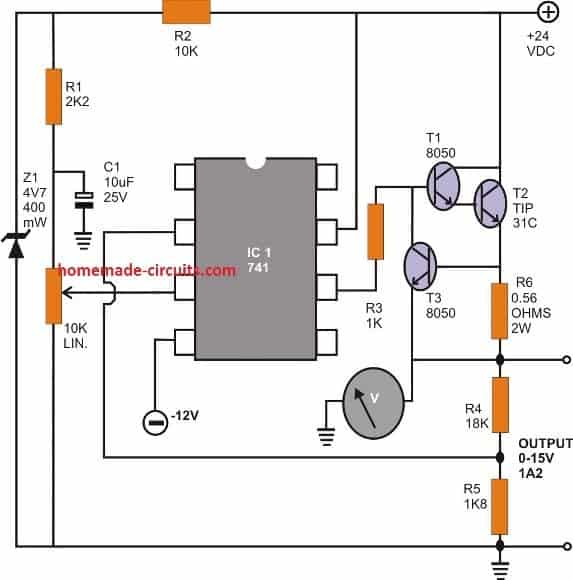

使用opamp IC 741的稳压电源电路
本文的最终图显示了经典稳定电压直流电源采用741运放电路设计。
一个便宜的齐纳/电阻电压基准被用来为IC的非反相输入提供一个合理稳定的基准。
该壶VR 1是用来设置输出电压从零到最大15伏连续。达林顿对晶体管用于输出,以提高高电流输出能力。
然而,另一个晶体管T3也已纳入,以检查上述电流,如果它倾向漂移超过限制。
控制极限可以通过改变电阻R6的值来设置。

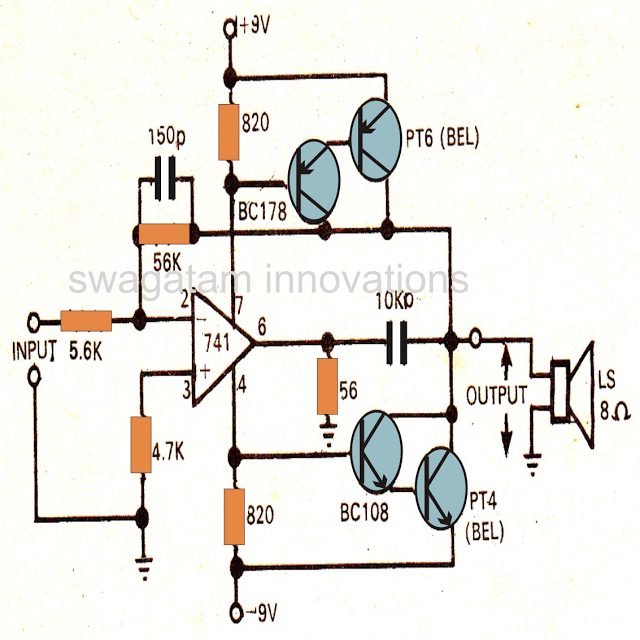

7)使用IC 741的功率放大电路
虽然该放大器的最大功率不超过4瓦,但放大器在应用频率下提供了较好的响应。失真小于0.5%,带宽超过20kHz。放大器需要大约150mv的最小输入。

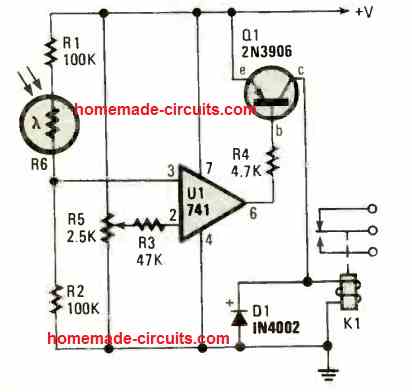

8) IC 741黑暗控制器继电器
黑暗激活继电器可以用来自动开关门阶或阳台上的灯,自动开关夜间灯在一个孩子的卧室,应用可以是无数。基本上,一旦夜幕降临LDR,继电器就会被激活。如果你想让继电器运行一个低电压的小装置,选择一个有低电压触点的继电器。
如果你想让它使用更实际的东西,选择一个继电器有触点,可以处理相当于负载瓦数的电压(和电流)。就是这么简单。只要确定继电器线圈的额定不少于150欧姆。在标准亮度下,R6 LDR的电阻会很低。IC U1在引脚3处的输入电位很高,这将导致在引脚6处的输出电位很高。
由于晶体管Q1是一个PNP晶体管,只要IC 741的引脚保持基极正,集电极电流就会减小。一旦光源的LDR变得低或当黑暗开始时,R6 LDR电阻增加。
在这种情况下,IC 741的引脚3在一个负的过程中,导致IC 741在引脚6的输出变成低或零电压左右。这种情况资源所需的负基极电流通过4k7电阻,R4到Q1基极。晶体管的集电极电流增加,继电器立即被激活。当继电器被激活时,连接的灯或任何负载打开。

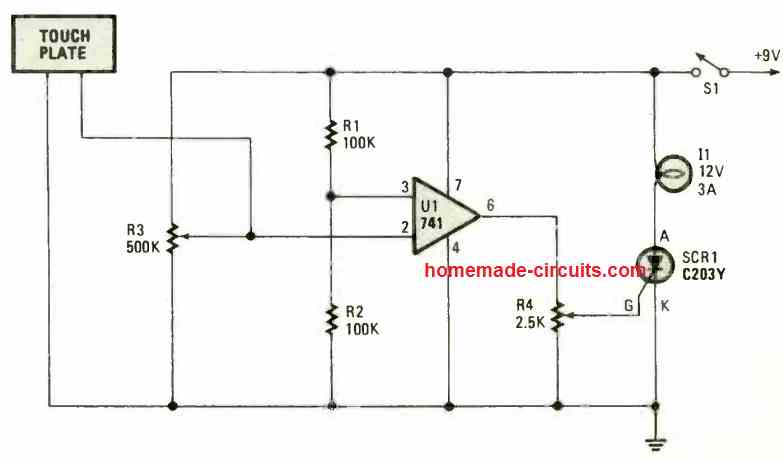

9) 741触控开关电路
这个IC 741触摸开关电路是一个敏感的触摸操作开关,它也可以应用(如果你喜欢)像一个雨探测器。如图所示,IC 741的引脚3由电阻R1和R2固定。反相输入(引脚2)被带至预设R3的滑块臂,使您能够设置激活限制。当你把你的手指放在触板上,它桥上的奇数和偶数铜条纹的触板,这导致引脚2变成负,放大的效果,导致引脚6的IC 741变成正。
在正常情况下,可控硅保持在开关OFF状态,保持灯关闭。当pin6由于触板而变为正极时,使可控硅栅极变为正极,可控硅触发、导通并锁存,打开灯,灯一直开着,直到S1切断电路的电源。
朱利安Sinyangwe说
在赞比亚创建一个Swagatam电子实验室怎么样?
Swagatam说
听起来不错,谁来办呢?
Geoff新泽西州说
嗨,Swagatam,你能建议一个电路来测试741,看看它是否可以,原因是我有一些在我的收藏,想知道他们是否可以使用。我也想建立一个非接触交流电压检测器,使用5v压电蜂鸣器和一个led的音频和视觉检测。
问候
杰夫
Swagatam说
你好Geoff,你可以连接opamp作为一个比较器,并检查输出响应。
连接任何一个输入引脚之间的两个10k电阻的结,其两端连接到电源轨道。
将其他输入端子连接到10K预设或锅的中心引线,其外端子也与供应轨连接......。
连接一对led,一个从(+)到opamp输出,另一个从opamp输出到(-),都有1K电阻。
现在将锅翻转到锅上,应当交替照亮/关闭LED ......证明了opamp的正确工作。
NITESH库马尔说
先生,请用opamp ic741做一个低音升压电路
拉克什孔雀王朝说
亲爱的先生,如何制作电压放大器
当输入电压1v DC 200uA,需要输出电压2V DC 100mA时
Swagatam说
这是不可能的,除非使用外部电源。
eshkariel tapiador说
电源输出是否被调节?...
我如何计算电流限制器R6?...
是可变电压而不是可变电流?...
tnx for the patience Engr. Swagatam…
Swagatam说
由于Eshkariel
是的,输出将被调节,只要24V或任何输入是恒定的。
R6 = 0.6/电流极限值
Soundhirarasan Shanmugam说
你好,先生,如何增加。5vtoo 5v ?在我的项目中,我使用piccontroller和sensor。我的传感器给出了oly。5v oly。所以控制器不能承受这个电压。如何提高这个电压,可以检测控制器…?Soundhirarasans@gmail.com提前感谢....
Swagatam说
你好,Soundhirarasan,你可以试一试焦耳盗窃电路,如本文所示:
https://www.homemade-circulay.com/2012/10/1-watt-led-driver-using-joule-thief.html.
伊格内修斯小说
长官,我想建一个参数振荡器电路。使用可变电感器。能否提供一份电路图给我
Swagatam说
伊格那丢,使用一个可变电感对我来说可能是不可能的,但这里有一个使用了不同的原理你可以看看
//www.addme-blog.com/2014/06/making-ultrasonic-directive-speaker.html
圣彼得堡Ajmire说
先生,我想用太阳能、风能、电池和IC 741做一个手机用的便携式充电器,请您尽快提供电路图和相关的元器件清单
Swagatam说
Sanket,您可以尝试以下电路:
//www.addme-blog.com/2015/09/solar-wind-2-input-hybrid-battery.html
Akshadeep说
嗨swagatm,
正如我提到的,电压从脉冲线圈在低rpm将是200-250mv,也可能是150 mv。所以我必须消除R3和继电器+二极管,并连接bc557的集电极引脚(PNP)到PIC的底部,这将提供5伏脉冲到PIC。如果我错了,请纠正我。
现在,下一个查询是在更高的rpm时,电压从脉冲线圈是8-10伏,我必须添加齐纳之间的脉冲线圈和R1。
等待你的回复
Swagatam说
你好,Akashdeep,没错,.......你说的“PIC的基础”是指PIC的输入吗?
如果晶体管电路的电源是5V,那么输入变化将无关紧要... .不管输入变化如何,BC557的采集器总是产生5V。
为了更安全的响应,让R1 = 100K
Akshadeep说
嗨Swagatam,
从我的自行车的脉冲线圈,我在低RPM下获得250 mV的脉冲,这对于微控制器来说是不足的。但是,在较高的RPMS,脉冲高达8-1伏。
我想在脉冲线圈和微控制器之间加一个运放。所以脉冲线圈,电阻器,4007二极管,齐纳,运放,再到微控制器。请用原理图和元件值说明它应该是怎样的。电源将是一个12伏的电池。
Swagatam说
嗨Akashdeep,
这样简单的增强可能不需要opamp,您可以使用两个bject并配置它们,如下面的示例文章所示:
//www.addme-blog.com/2011/12/simple-and-useful-transistor-latch.html
消除R3和继电器+二极管,这些都是不需要的,现在可以使用T2的集电极触发单片机。
约书亚理查德说
先生,又是我
我有一个低通滤波器使用[jrc4558]它是为家庭制作的[家庭影院低音炮],它工作,但问题是,我可以在这里从低音炮来小变压器戏剧]它的声音mmgmgmgmgmm ....
我的问题是我如何减少这个问题,因为它真的很糟糕,特别是与功率放大器和opm工作
Swagatam说
Joshua,您可以制作并安装50Hz Notch滤波器电路,用于介入干扰或使用基于SMPS的电路供电,以供电
您正在Thiyagarajan说
非常感谢,先生。一旦我完成了,我会让你知道结果。
您正在Thiyagarajan说
先生,谢谢您的宝贵意见。我明白了。Ic 741只适用于1 o/p。对于我的电路,我只需要测量两个电阻。只有1.2k和4.5k。有双运放集成电路吗?请帮我贴一下线路,先生,先谢谢。
Swagatam说
Prabhu,你可以用LM358 IC。
您可以尝试以下文章中显示的第一种设计:
//www.addme-blog.com/2011/12/12/how-to-make-simple-low-battery-voltage.html.
用1K或10K替换齐纳二极管,并调整10K预置,以关闭或点亮作为您想要响应所选电阻。
您正在Thiyagarajan说
你好,先生,用运放可以测量电阻。我需要一个o/p在一个led指示。固定值. .假设1k的红色led需要点亮,10k的绿色led需要点亮.....请帮助,谢谢。
Swagatam说
嗨,Prabhu,是的,这是可以做到的。但是对于一个特定设置的单个电阻器,你不能一次从一个opamp得到多个指示
约书亚理查德说
嗨,先生
你能不能给我一个前置放大器的电路,只输出低音
Swagatam说
嗨,约书亚,
你可以试试这个电路:
//www.addme-blog.com/2013/06/make-this-low-pass-filter-circuit-for.html
Swagatam说
你需要做一个小铁氧体变压器来提升它。你可以试试下面这篇文章中讨论的概念:
https://www.homemade-circulay.com/2012/10/1-watt-led-driver-using-joule-thief.html.
Swagatam说
我很抱歉,我觉得只通过我的博客交流很舒服。
