在使用放大器时，我们有时会遇到这种非常恼人的撞击声，每当放大器打开或关闭时，喇叭里就会出现这种声音。这种情况通常发生在低质量的放大器或在放大器中缺少内置的消除重击电路的特性。

扬声器里的重击声不仅会让使用者的耳朵感到厌烦，还可能同样会对扬声器的寿命造成损害，最终可能在某个时间点烧毁扬声器线圈，对扬声器造成永久性的损害。

在提议的扬声器砰砰声消除电路中，一旦安装并连接到现有的放大器，将确保与放大器连接的扬声器不会遇到这种砰砰声。

为什么会有重击声

我们知道，每个功放都有一个串联电容器与扬声器相连。这个串联电容器可以直接与扬声器串联，也可以与放大器的其他级相连。

当打开电源时，这个电容会导致扬声器的初始短路，产生响亮的爆裂声，当电容充满电时，这个声音会慢慢衰减。

相反的情况发生时，放大器关闭，当电容器放电通过扬声器再次造成一个巨大的重击声通过扬声器。

电路是如何工作的

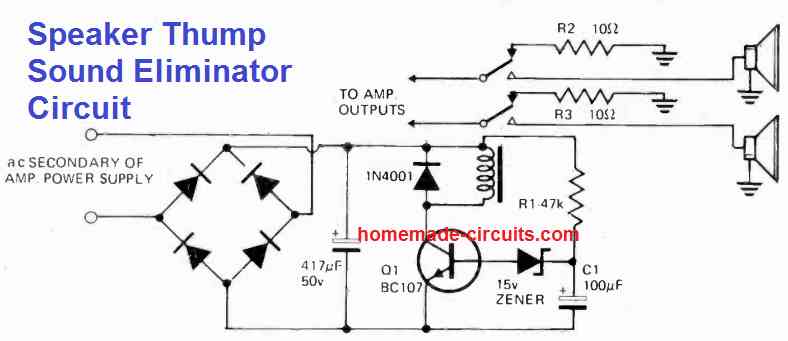

如图所示，扬声器重击消音电路实际上是围绕一个延时ON定时器电路建立的。晶体管Q1和继电器以及电容器C1在继电器接通之前提供大约2秒的延迟。

可以看到，继电器与扬声器、放大器和10欧姆电阻连线。

晶体管继电器定时器电路的功率来自放大器电源本身。

当放大器的电源接通时，由于延迟ON定时器动作，继电器没有接通，扬声器最初保持断开状态。在此期间，放大器内部的电容器通过10欧姆电阻快速充电，与继电器的N/C触点连接。一旦最初的延迟结束，晶体管就引导并给继电器供电，继电器又把扬声器和放大器连接起来。

扩音器现在不会发出砰砰声或砰砰声，因为放大器电容已经充好电，不会发生对扬声器的电流短路。这样就消除了扬声器的重击噪音。

上述工作照顾放大器开关ON问题，然而，当放大器被关闭，晶体管继电器开关关闭迅速，防止放大器电容放电通过扬声器。取而代之的是，继电器触点现在将它们连接回10欧姆电阻，这样内部电容现在可以通过10欧姆电阻安全地放电。由于这个原因，在电源开关关闭时再次消除了砰砰声。
