提出的电路是一个振荡器电路，设计成通过扬声器产生响亮的手枪般的声音。
这里介绍的手枪声音发生器电路可以作为按钮操作的启动声音，在比赛或马拉松，或简单地阻止野生动物和小偷在偏远地区。这一概念也可以有效地应用于节日，如排灯节，制造响亮的人工爆竹声(噪音污染对健康有害)。
该电路利用一个废弃的60瓦扬声器来产生砰砰的手枪声。
构成功率振荡器电路的主要元件是T1和T2以及主变压器TR1。
S1用于启动或瞬间上电上述电路阶段与单按按钮。
齐纳二极管为晶体管提供所需的保护，防止感应电压尖峰。
由于振荡器电路是自振荡电路，其频率由变压器的磁芯材料决定，也由从变压器的次级引出的电流大小决定。
电路是如何工作的
在按压S1时，电路开始在相对较高的频率上振荡，最终在C1和C2充电时稳定到50赫兹左右。
电阻R5将电流限制到可接受的限度，而连接的二极管D3, D4形成电压倍增器配置。
电压倍增级被引入，以在附加的继电器触点上产生数百个电压。
当C1、C2充满电时，LED D6亮起，表示S1现在可以释放，第二个开关S2准备激活。
当“开火”按钮S2被按下时，继电器被激活，开关其触点，它释放一个高强度的电流和电压通过扬声器线圈，产生所需的砰砰的手枪声。它必须确保扬声器线圈是适当的额定处理这个巨大的瞬时爆炸功率。
压入S2后的电流消耗大约在3安培左右，当C1和C2放电到它们的标称范围时，电流消耗逐渐下降到0.5安培左右。
这种手枪声音发生器的响度或“砰”的音量可以通过提高电源电压到大约12V来按比例增加。

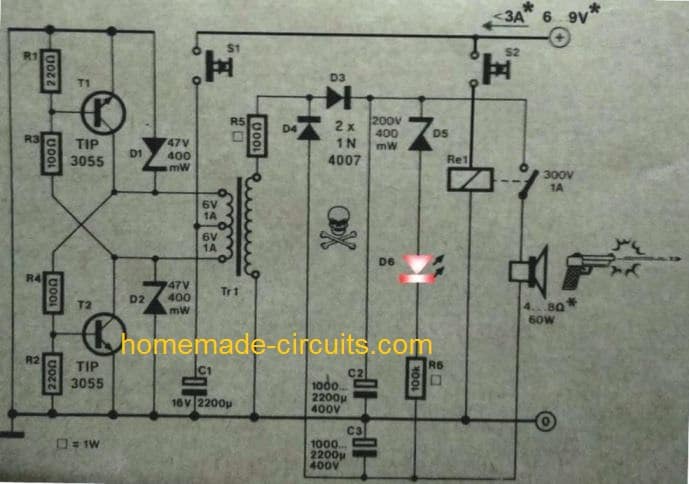

所提出的手枪声音模拟电路的完整电路图如下:
特别的网站，谢谢分享。还有一个问题，D1, D2和D5是齐纳二极管吗?我不熟悉那个示意符号。提前谢谢你，我期待着建立这个电路。
谢谢，我很高兴你喜欢我的网站!是的，那些是齐纳二极管，这个符号通常用在elektor电子杂志的图纸上。祝你项目顺利!
嗨Swagatam,
你能给我TR1的规格吗?
问候
1月
你好，简，TR1是一个标准的降压变压器6-0-6/220V 1安培
谢谢Swagatam
我的荣幸1月!
Loud Pistol声音模拟器
一些电路改进:使用直流额定触点继电器，或使用额定800伏特的可控硅
嗨Swagatam,
我是否可以使用35uF 400v的电容来代替C2和C3，这将如何影响单元的性能。
问候
1月
你好，亲爱的，输出的体积取决于C2, C3的值，值越低，体积就越小，35uF的体积就越小。
嗨Swagatam,
我终于完成了cct的建设。由于我国的病毒封锁，我们无法获得零件。然而，我已经设法得到它的工作，但不幸的是，扬声器线圈开cct。延森扬声器额定130w4 ....8欧姆& 6.5英寸直径。C2充电时对扬声器的放电电压为200VDC。是我运气不好还是我做错了什么。我想用另一个扬声器，但恐怕也会损坏它。
请给我你的意见。
问候
1月
你好，你在电路中包含了R5(100欧姆)吗?如果扬声器里有R5，那就奇怪了。这肯定是过电压浪涌引起的。
如果问题仍然存在，那么你可以消除D4 C3，并将扬声器负极与C2负极线连接，这将使输出减少50%，并阻止扬声器燃烧
嗨Swagatam,
是的，我包含了R5 (100R)。我已经按照你之前的建议修改了cct，排除了C3。如果是过电压问题，D5 (200V Zener)不应该防止这种情况发生吗?在激活S2之前，我肯定会把200V传给演讲者。
由于封锁，我只能用库存里的部件凑合着用。cct和你的略有不同。当我完成cct后，我会把cct发给你。
非常感谢您的回复
问候
1月
你好，简，我不确定一个扬声器的额定电压是多少?所以我不知道真正的原因。但是你可以通过减少一次侧的电源来降低输出电压，你可以尝试6V，并检查是否会减少二次到100V
谢谢你Swagatam,
非常感谢你的建议。
问候
别客气，简!
谢谢你的信息。感谢。
问候
1月
我的荣幸Jan . .
嗨Swagatam,
我看到你的一个读者建议一个可控硅可以用来代替继电器。如果可能的话，我宁愿使用这种方法。请给我相关信息，以便我对cct进行修改。
亲切的问候
1月
你好，简，你可以用1000V可控硅代替继电器触点。您可以消除C3和二极管D4，并将扬声器接地与公共次级接地连接。可控硅的栅极也可以通过一个1K电阻连接到这个地，栅极可以由S2通过另一个串联1K电阻触发。
嗨Swagatam,
我想改变电路，当S2完成它的功能时S1必须自动启动它的功能。换句话说，我想用一个晶体管或类似的东西来替换S1，当S2功能完成时，晶体管必须开关ON来为C1和C2充电，然后当LED点亮时关闭。这样单位将准备得更快，只有S1需要被激活时，LED来了。
你认为这是可能的吗?如果可能的话，请协助更换电路?
非常感谢你的帮助
问候
1月
你好，Jan，它可以通过以下方式:S1可以被替换为p通道MOSFET，源连接到正极线，漏极到变压器中心抽头，栅极到地通过一个10K电阻。LED可以用一个光耦合器代替，其晶体管发射器通过一个1N4007二极管连接到p沟道mosfet栅极。这个光电发射器也将通过1K电阻连接到可控硅栅极。对于轻微的延迟，可控硅栅极可以通过其栅极和地连接100uF电容。
嗨Swagatam,
二极管应该走哪条路?
问候
1月
你好，简，阴极将直接连接到p沟道MOSFET的栅极
比你Swagatam。
感谢。
问候
1月
1月没有问题!
谢谢你Swagatam,
谢谢你的帮助。
问候
1月
别客气，简!
嗨Swagatam,
我的振荡器动不了。我只是想知道是否不应该有一个上限。在T1基础T2收集器和相同的T2 & T1。
非常感谢你的帮助。
问候
1月
你好，Jan，电容器是不需要的，图表是正确的。不知道为什么它对你不起作用?您也许可以尝试应用下一篇文章中的第一个概念，并在图表中替换它
//www.addme-blog.com/7-simple-inverter-circuits/
谢谢斯瓦塔姆的建议。我有信心找到问题所在。吹毛求疵让事情变得更加有趣。
问候
1月
你是对的，简。请继续保持良好的工作!
斯瓦塔姆，保护扬声器的一个方法就是把它倒挂在电路上，这样电路启动时扬声器线圈就不会和磁铁分离。另一个想法是把扬声器放入一个盒子(像低音炮盒)，这样盒子会抑制扬声器保护它。
