LM4862放大电路-一个更好的LM386替代方案

的基于LM386放大器作为最小尺寸的放大芯片之一，仍然很受欢迎。然而，LM386并不完美，有一些缺点和局限性。

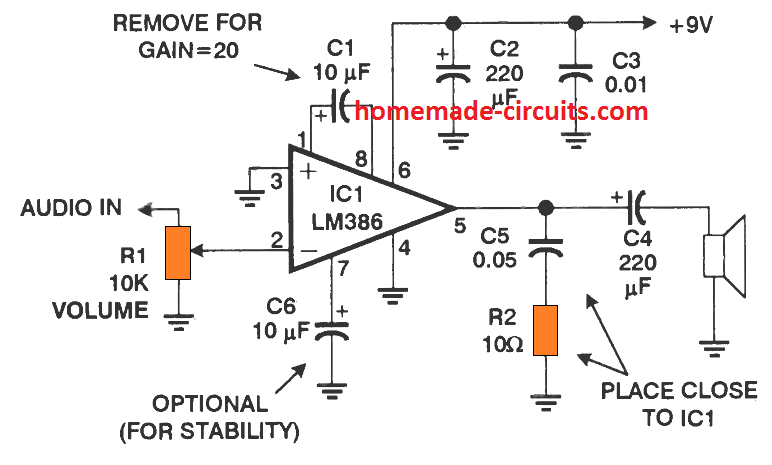

如下所示，LM386使用的是大型电解电容器，这使得它体积更大，成本更高，并且容易随着时间的推移而变形。

LM386的另一个缺陷是它的输入阻抗似乎非常高，如果输入端与输出端没有充分隔离，那么芯片很容易受到振荡的影响。

它的电压增益20(或200插入额外的电容器)看起来相当高的线输入水平(1v RMS)，这导致进一步的振荡问题。

另一方面，LM4862集成电路比LM386更先进，功能稍强，而且不需要任何电解电容。

LM4862的主要特点

它的设计是为一个8欧姆扬声器提供0.675瓦，总谐波失真为1%。

当操作在稍低的功率水平，失真被减少到可以忽略的极限。

IC LM4862的另一个伟大的特点是它的自动热关机，保护芯片免受损坏，即使输出过载或短路。

这个电路只需要一个5伏的电源来进行操作。LM4862的输入阻抗相对较低，可以在外部适当调整，从而将振荡问题保持在最小程度。

内部布局

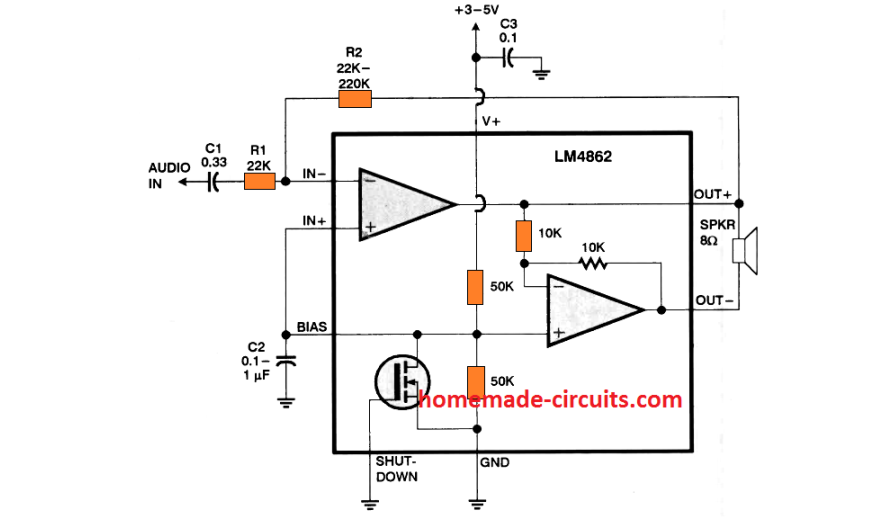

下图是LM4862芯片的内部结构。IC LM4862的输出驱动扬声器处于差分模式，其中包括推动扬声器通过两个输出端子的相反的推拉波形。这种差分拓扑通常被认为是BTL(桥系荷载)。

LM4862是如何工作的

在BTL操作中，扬声器的两个终端根据音乐频率交替切换到+5V和0V。这意味着，放大器能够产生一个总计10伏的摆动横跨扬声器从5伏的电源。这只是足够创建一个令人印象深刻的音量音乐音量超过4英寸全音箱。

该芯片将在2.7 V至5.5 V的供电电压下工作。这意味着LM4862可以从两个或三个1.5 V的AAA电池或从一个计算机5 V USB，或简单地从你的手机充电器．

但是请记住，电源不能超过5.5 V，因此即使是6 V的电源也会永久损坏芯片。

在没有音乐输入的情况下，芯片的总电流消耗可以预计在5毫安左右。当它在最大容量限制下运行时，到250 mA左右。

电源纹波抑制效果好，C2 = 1µF时，纹波抑制效果大于50 dB。

如何用LM4862制作放大器

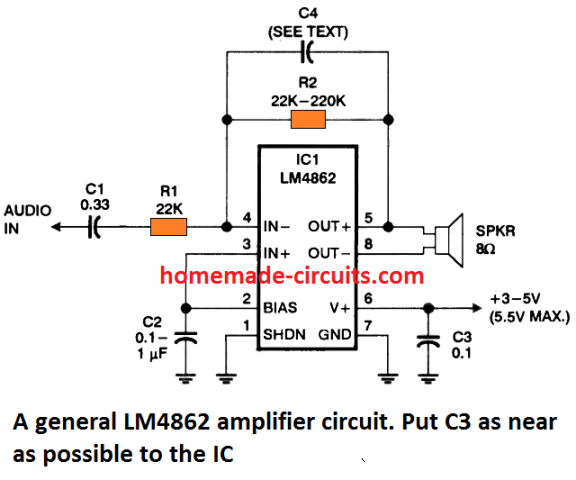

基于LM4862的一般放大电路如下图所示。

它看起来非常简单，不需要使用任何电解电容器;这使得它既便宜又有高保真音频输出。

基本上，C2的工作原理就像偏置旁路电容，它可以是钽电解液;阻止音频信号通过它。

如果可能的话，可以在C3中加入100 - F电解液，以增加IC在电池或低调节电源下运行时的稳定性。电压增益由2(R2 /R1)决定，不能超过20的值。

当R2 = R1，增益为2时，音质是最好的。这正是必须遵循的推动扬声器当输入是1伏特从线输入或耳机插孔3.5毫米。

如果增益高于5，可能需要在R2上增加旁路电容C4以防止振荡。这可以是一个5 pF的电容器，虽然高达22 pF的电容器也可以使用。但是高于这个值可能会引起问题。

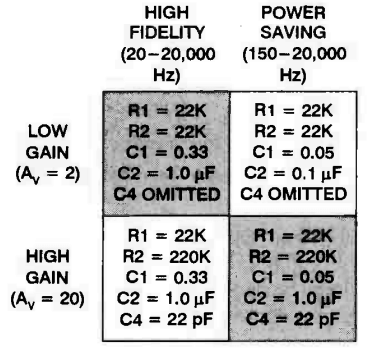

通常，当输入来自低阻抗电源时，较小值的电阻可以被使用，如R1 = 4.7K和R2 = 4.7K到47K。下面的图片向我们展示了一些典型的放大器设置的组件值。

请注意，当低音响应保持在最小值时，放大器的设计在成本和功耗方面变得更高效，尽管这也意味着更重的低频音符的缺失。

LM4862被指定至少与8欧姆扬声器一起工作，更低的欧姆也可以工作，如16欧姆，32欧姆，或64欧姆扬声器，但这可能会导致功率输出显著减少。

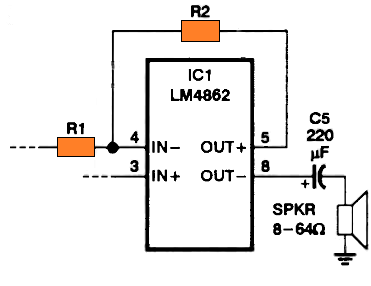

如果你想操作扬声器作为一个单端输出通过接地它的一端，你可能需要添加一个串联电容与扬声器的另一端连接到IC输出，如下所示:

但与差分模式相比，单端操作可能大大减少扬声器的输出功率。

使用关机引脚

正常情况下，关机引脚1与地线正常连接。然而，这个特定的引脚可以配置一个按钮来实现“静音”功能，而不需要把一个开关直接放在信号线上。

使用偏置针

偏置引脚2作为一个内部分压器的输出终止，该分压器用于保持两个运放的正输入在供电电压的一半，以便可以用单个电源为电路供电。

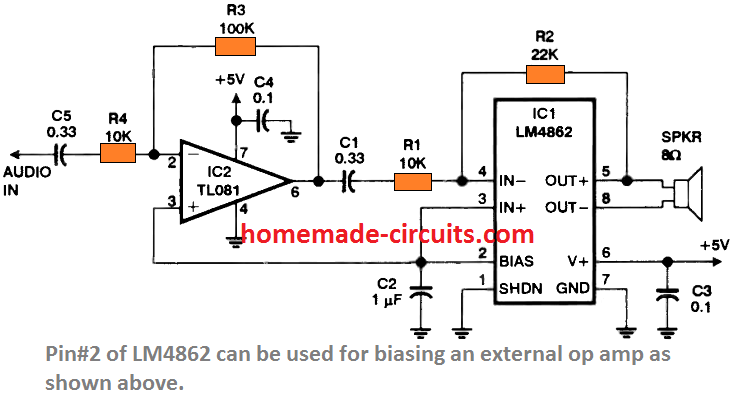

如图所示，偏置引脚2可以进一步用于偏置几个更多的运算放大器。

它可能是必要的旁路偏置引脚到地使用任何电容从0.1和10 F改善纹波抑制响应，也压制“砰”的声音，每次放大器被接通。

LM4862应用电路

这个小的放大电路实际上可以用于所有的应用，需要一个小的音频信号被放大到一个合理的高可听水平。

调频广播

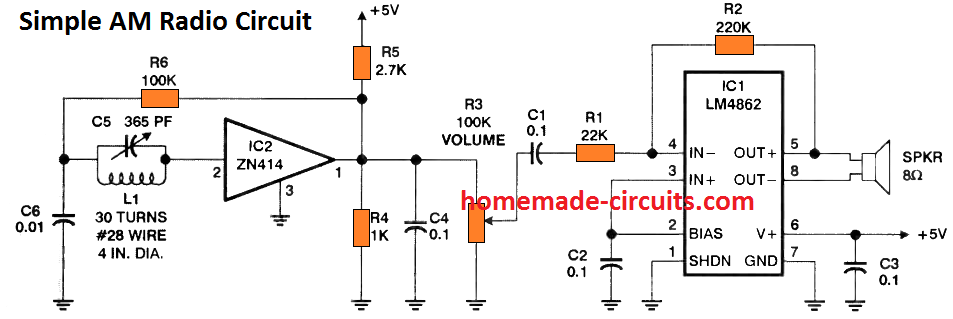

一个无线电接收机电路是这些例子之一，如下所示，使用一个微型ZN414 AM接收机。然而，您可以使用LM4862舞台部分后，R3音量控制任何类似的小音频放大的目的。

这个简单的收音机将接收所有当地的AM电台响亮和清楚超过附加的扬声器

方波振荡器

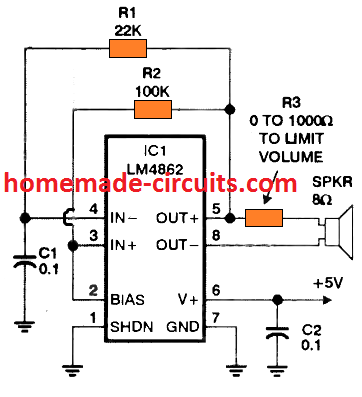

该IC也可以作为一种简单有效的应用方波振荡器电路如下所示:

双向运动控制

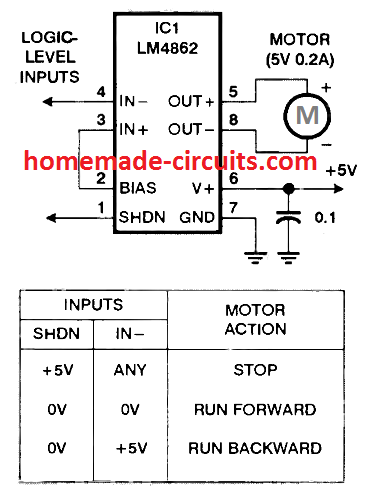

虽然集成电路LM4862的设计工作像一个音频放大器，它可以很好地应用作为一个全桥电机驱动级，只需改变输入逻辑信号即可改变电机的方向，如下图所示。

参考:http://www.ti.com/lit/ds/symlink/lm4862.pdf
