在这篇文章中，我们将看看流行的lm324集成电路，我们将看引脚配置，它的重要功能和它的技术规格，最后我们将看一些基本的应用电路使用lm324。
如果您正在寻找一种低电压运算放大器(3V及以上)IC，它可以工作在单和双电源，宽频率范围和最小功耗，那么LM324可能是最适合您的设计。它可作为THT或通孔技术和SMD或表面堆器件封装。
现在让我们来看看主要功能:
主要特点
•可运行从3v到30v的单路电源。
•它可以从+/- 1.5 V到+/- 15 V进行双电源。
•它的带宽高达1.3 MHz
•100db的电压增益大
•4个独立放大器。
•某些变体是在输出端保护的短路。
•真正的差分输入阶段。
•非常低的电流消耗:375 uA。
•低输入偏置电流:20na。

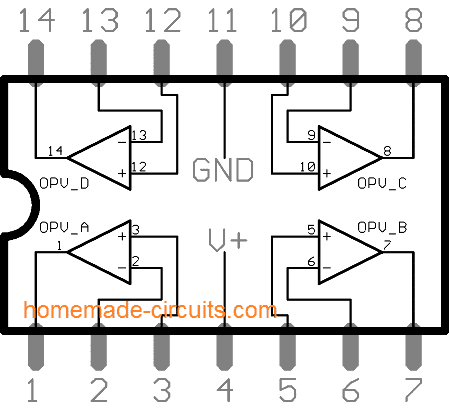

接下来我们来看看lm324的引脚图:
销描述:
有4个单独的放大器/运放。
•引脚#1是第一个放大器的输出(左下角)
•引脚#2和#3是第一个放大器的输入
•引脚＃4是VCC的最大输入电压为30V / +/- 15V。
•引脚#5和#6是第二个放大器的输入(右下角)
•引脚#7是第二个放大器的输出。
•引脚#8是第三放大器的输出(右上)
•引脚#9和#10是第三放大器的两个输入。
•引脚#11是地面。
•引脚#13和#12是第四个放大器的输入(左上)
•引脚14是第四个放大器的输出。
•(+)表示非反相输入。
•(-)表示反输入。
最大额定值和操作条件:
绝对的最大额定值是大多数组件的最大限度，超过该组件的内容不受所述/损坏永久损坏。
电源电压：如果您的电源是双电源（绝对）最大值是+/- 16V。如果您的电源是单电源32VDC。
输入差电压范围: +/- 32 VDC:这个范围指的是在每个opamp的输入端可以应用的电压差。
输入共模电压范围: -0.3至32 VDC:这些是可能出现在运放输入端的最大和最小共模输入信号电平。
结温: 150摄氏度:无论如何都不能超过这个温度，否则会对集成电路造成永久性的损坏
功耗400毫瓦:这是IC所能承受的散热量，其结温可以上升到150摄氏度的极限。虽然可以通过散热片来纠正这一问题，但在没有适当缓冲级的情况下，集成电路永远不应该承受直接的高功率负载。
储存温度: -65到+150摄氏度:这里没有什么严重的问题，因为这个范围完全符合任何国家的气候条件。
操作环境温度: 0到+70摄氏度:当操作IC时，环境或周围的温度必须理想低于70摄氏度，否则无法预测的事情可能会发生与IC的性能。
电特性(VCC+ = 5v, VCC- =地，Vo = 1.4 V，温度= 25°C)
•输入偏置电压:典型:2mv，最大:7mv。
•输入偏移电流典型：2 NA，最大值：20 NA。
•输入偏置电流典型:20na，最大:100na。
•大信号电压增益(Vcc = 15 v, RL， = 2康，Vo = 1.4 v至11.4 v): min: 50 v /mV, max: 100 v /mV。
•旋转速率(Vcc = 15 V, Vi = 0.5 V到3 V, RL = 2 Kohm, CL = 100pF，单位增益):典型的0.4 V/uS
•输出电流源[Vid = 1 V] (Vcc = 15 V, Vo = 2V):最小:20 mA，典型:40 mA，最大:70 mA。
•输出sink电流[Vid = -1 V] (Vcc = 15 V, Vo = 2V)最小:10mA，典型:20ma。
•高电平输出电压(Vcc = 30 V, RL = 2 K欧姆)最小:26 V，典型:27 V。
•最小值高电平输出电压（VCC = 5 V，RL = 2 K OHM）最小值：3 V.
•低电平输出电压(RL = 10 k欧姆)典型:5mv，最大:20mV。
•总谐波失真(f = 1kHz, Av = 20 dB, RL = 2 kΩ， Vo = 2 Vpp, CL = 100 pF, VCC = 30 V)典型:0.015%
•增益带宽产品(VCC = 30 V, f = 100 kHz, Vin = 10 mV, RL = 2 kΩ， CL = 100 pF)典型:1.3 MHz。
应用电路:

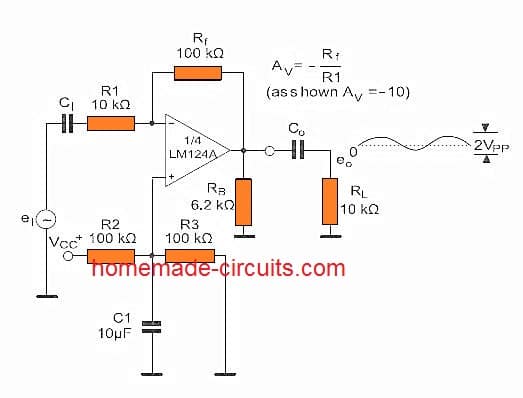

交流耦合逆变放大器:

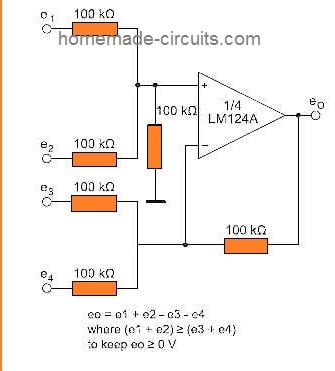

直流求放大器：

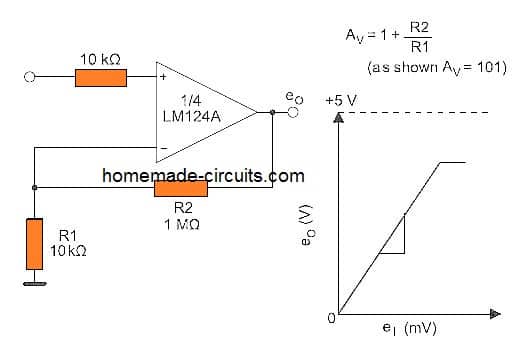

非逆变直流增益:
