在这篇文章中，我们将看到什么是光到变频器电路，它如何工作，如何在项目中使用它，以及它的规格。
无论你属于哪个类别，专业人士，爱好者，工程师或学生，模块化组件总是减少一半的头痛，而设计电路。
它们消除了设计特殊电路的需要，有效地降低了成本。其中一个模块化组件是TSL235R轻到变频器。
什么是频率转换器（TSL235R）？
这个模块组件基本上是一个集成电路，它将光强度转换为占空比为50%的频率。
光强和频率是成比例的。
当环境或任何外部光强度增加时，输出频率增加，反之亦然。

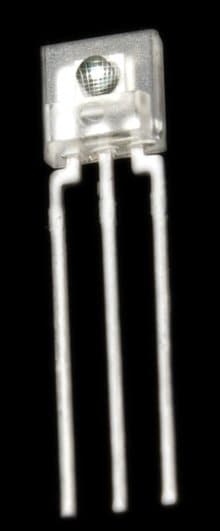

TSL235R是三个腿装置看起来几乎与具有半透明外壳的晶体管相似。
它有两种形式，一个是表面贴装，另一个是普通PCB安装型。
这种集成电路的主要优点是不需要外部元件来产生频率;它可以直接连接到任何微控制器或微处理器。
它在模块的前面有一个微小的凸透镜，用于聚焦光线，背面是平的。它非常灵敏，能探测到光线的微小变化。
规格概述：
TSL235R可从2.7 V至5.5 V（5 V标称值）供电。
光响应范围广，从320nm到1050nm，涵盖紫外光到可见光。它的工作温度从-25摄氏度到+70摄氏度。
它具有每度摄氏度的150 ppm的温度系数。它可以提供的最大频率为100 kHz，最小频率在少量100 Hz的范围内。
输出占空比严格校准50％。它的长度为19.4mm，包括终端和4.6mm宽。
范围为0.01 MFD至0.1 MFD的电容必须从其电源端子连接，电容器和TLS235R必须尽可能接近。
这个怎么运作？

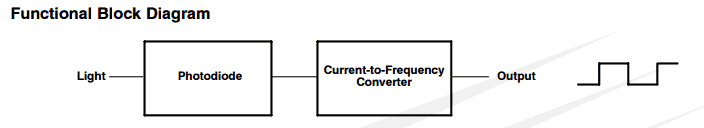

它由两个组件组成，一个是硅光电二极管，另一个是电流到频率转换器(CFC)。CFC是一种将电流参数转换为频率参数的电路。
通过光电二极管的电流与光强成正比。
电流转换器（CFC）测量通过光电二极管的电流量。
当通过光电二极管的电流增加时;CFC提高了它的频率，反之亦然。这样我们就得到了光到频率的间接转换。
如何使用，在哪里使用?
您可以使用TSL235R，您正在工作的任何轻的项目，如:
·您可以使用它来测量Lux Meter等环境光强度。
·您可以将RSL235R耦合，用于反相器中的反馈电路，无论连接的负载如何，都需要稳定输出。
·可用于运动检测器，可检测光强的任何变化。
·它可以在安全系统中使用。
·可用于自动路灯系统，通过单片机检测频率下降并触发输出。

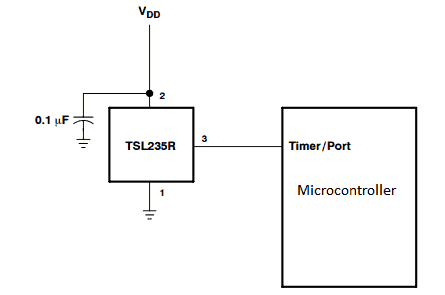

这是一个图解如何用微控制器界面
应用程序是无限的，当开始玩它和理解正确的方式。
使用IC 555光到变频器

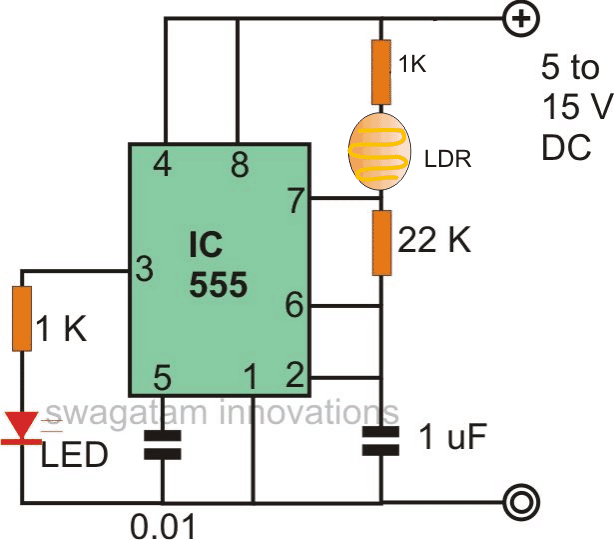

类似的电路可以通过使用IC 555以稳定模式布线，并将其一个电阻替换为LDR来实现，如下所示:
根据应用规范，电容器C1可以用用于获得其他频率范围的其他值。
IC 555的引脚3可以集成到任何想要的外部负载或电路，如果需要TTL兼容输出，请确保用精确的5V电源IC 555。
