用于棋盘游戏的LED定时器指示电路

本文介绍了一个简单的LED指示计时器电路，可用于棋盘游戏，以指示玩家完成回合所消耗的时间或时间。这个主意是肖恩·罗宾斯先生提出的。

技术规格

希望你一切都好。我是相对新的电路，我正在寻找一个DIY指示灯电路。我希望我的指示灯为绿色约35秒，然后变成黄色10秒，然后转并保持红色，直到电路关闭。

它可以是三种不同的灯或多色灯，电池供电低电压(9V或更低)。电路必须在断电后重新启动定时器。

我尝试过使用晶体管、电容器和继电器的电路，但没有成功。如果可能，我希望避免Arduino板/编程。你认为有这种可能吗?如果是的话，你能给我一份线路原理图来实现吗?

谢谢你这么快给我回电话!我们玩一种叫做卡坦岛定居者的棋盘游戏，我的室友总是轮流玩。

我想要一个不使用计时器而限制回合的系统。真的，这只是我建一条赛道的借口，因为我真的对它很感兴趣。我真的希望它是便携式的，低电压的。就像9V或更好的2AA串联3V。

设计

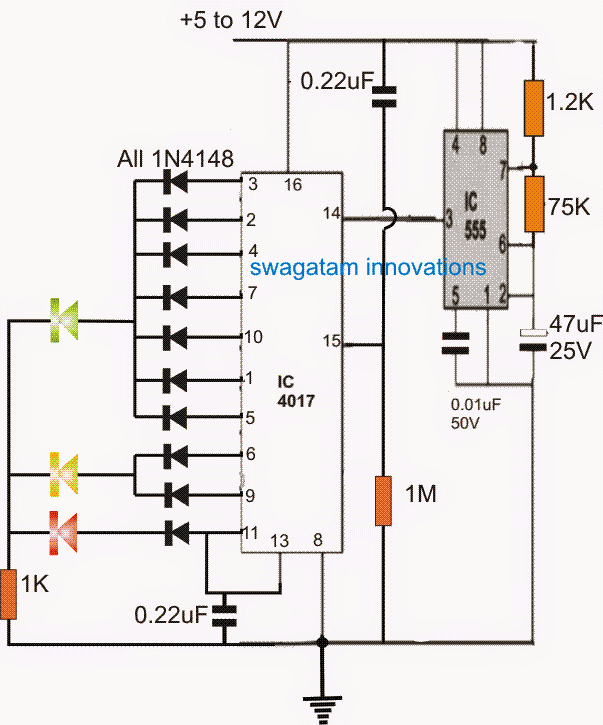

所提出的LED定时器指示电路可以通过以下简单的电路思想来实现。

到目前为止，在本博客中，这种配置已经在许多不同的电路应用中得到了应用，而且它的范围似乎相当广泛。

IC 555被配置为一个稳定的电路，产生大约2.5秒的ON/OFF占空比，它被馈送到IC 4017引脚#14的时钟输入。

为了响应555输出的每一个正或ON周期边缘，IC 4017输出用一个正逻辑从一个输出引脚依次跳转到下一个，从引脚1开始直到引脚11。

这意味着最初引脚3是高的，然后在2.5 + 2.5秒的ON+OFF时间的时钟周期后，逻辑高从引脚3跳到引脚2，以此类推，直到引脚11到达。

图中销销# 5 # 3可以看到加入绿色LED和终止,这确保只要逻辑高跨越这些插脚引线,绿色领导保持开启,因为高的逻辑所花费的总时间穿越这些插脚引线5 x 7 = 35秒,绿了仍在这段时间,根据用户要求。

一旦以上时间框架过去，绿色LED关闭，和黄色LED照明，逻辑高现在通过引脚6和9，并安静地保持黄色LED开关5 × 2 = 10秒。

最后，逻辑跳转到IC的11号引脚，关闭黄色LED，并照亮红色LED。

然而，由于引脚11也与引脚13连接，将IC锁存到这个位置永久。在这个位置，IC停止响应时钟由IC 555，和红色LED保持锁定和照明在这个位置，直到电源关闭和开关再次上。
