LED音乐水平指示器是一种电路，它将对连接的音乐水平作出响应，并根据不同的音乐强度以推拉开关方式顺序照亮一串LED。
由于开关LED链的照明水平似乎随着应用的音乐强度而成比例地向前和向后延伸，因此称为音乐水平指示器。

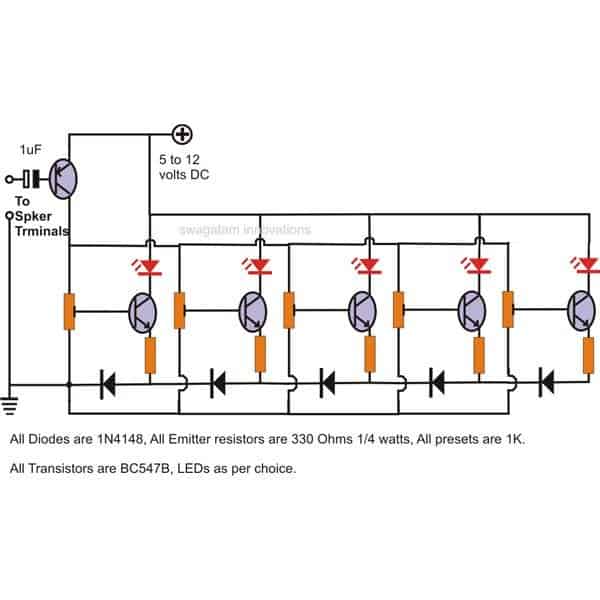

电路操作
被提议的LED音乐电平指示器可以这样理解:支持LED照明的组件是相关的NPN晶体管、发射极电阻、基极预置和相应的二极管。
上述阶段与电路中包含的所有led相同，用于对输入端应用的音乐级别作出响应，获得所需的推挽效应。然而，LED级之间有一个区别，尽管大部分组件的放置是相似的，但二极管形成不同的模式。
如果你仔细观察这个电路，你会发现从左到第一个晶体管/LED级的地电位只碰到一个二极管，然而前两个级的地电位必须在其路径上遇到额外的相应数量的二极管。
我们都知道二极管具有掉落的属性0.6伏特，意味着第一晶体管将超越第二晶体管，第二晶体管在第二晶体管中越早越来越快地传导。
因为当二极管的数量在各自晶体管的路径上增加时，传导被抑制，直到电压足够增加以绕过二极管的整体正向电压。
这种电压的增加只有当音乐的音调增加时才会发生，从而产生一个顺序运行的LED条形图，该条形图会根据应用的输入音乐的音调或响度向前发射。
输入处的晶体管是PNP，并补充用于照明LED的其余晶体管。输入的PNP晶体管将施加的低电平音乐信号放大到足够的级别根据音乐水平照亮led。
用于解释的LED音乐电平指示灯电路的零件清单
- 所有的NPN晶体管是BC547，
- PNP晶体管是BC557，
- 所有的预设都是10K，
- 所有电阻都是100欧姆，
- led的选择
在节日使用
建立你自己的音乐控制圣诞灯可能不会像似乎一样困难。本文讨论了两个可用于装饰派对大厅的简单配置。
没有音乐灯光就没有庆祝
想象一下，在派对夜晚，响亮的音乐节拍上下射击，拍摄所有这些弹跳和跳舞的灯光，肯定可以加强持续的氛围。
有兴趣在家建造其中一个吗？可以使用的几个电路音乐控制圣诞灯这里整齐地解释了。
任何庆祝活动或节日都不可想象没有音乐和灯光，特别是当它是一个圣诞派对，增强气氛成为绝对必要的。
刺眼,闪烁,选通灯在庆祝和节日场合，我们都很常见地看到它们。
然而，把音乐和灯光结合在一起，或者让灯光和音乐同步，这样灯光就会随着音乐的节奏闪烁，这可以给派对气氛增加一种全新的兴奋感。
简单音乐光电路
第一个电路采用彩色led，当集成到音乐系统时，有趣的是，随着应用的音乐强度的顺序模式向前/向后跳舞。
第二电路涉及电源供电的白炽灯，并产生与上述模仿和用连接的音乐峰进行测序相同的结果。
虽然设计可能看起来很复杂，但实际上集成了两个参数非常简单，显然可以涉及比特电子布线。
在我的许多前一篇文章中，我讨论了LED灯和电路，以众多不同的装饰方式阐明它们。在本文中，我们将讨论如何制作LED和电源运行的白炽灯的阵列，以A和来自响应的运动中的移动和洗牌在其输入到应用的音乐。
所附的白炽灯可成列、柱状排列，产生高度脉动的照明效果。光阵对音乐峰值的响应所产生的效果可以简单地成为一种视觉享受。
两个电路可以用来控制音乐圣诞灯如下所述。让我们通过以下说明了解他们的运作：

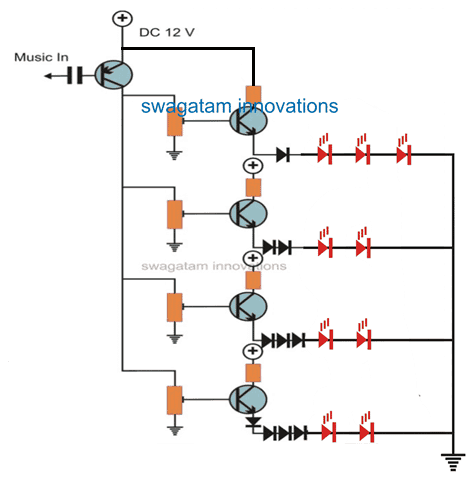

线路图
零件清单
- 所有收集电阻器都是1K，
- 所有的预设都是10K，
- 4 NOS NPN晶体管是BC547B，
- 1 PNP晶体管是BC557，
- 所有二极管均为1N4007，
- 所有的Triacs都是BT136
- 灯具，按照偏好，不超过200瓦。
电路操作
其结构相当简单，从图中可以看出，第一个电路包括按顺序排列的简单晶体管放大级。
每个阶段由NPN晶体管组成，NPN晶体管，其基座通过预设被操纵到电位分割网络中。其收集器以LED的形式处理负载，而发射器通过二极管或二极管连接到地电位，因为序列先前。
这里，二极管执行调节晶体管偏置电压的重要功能。
每个二极管自身的电压会降低约0.6伏，使随后的晶体管阶段只有在音乐峰值趋于达到适当的值时才进行传导。
预设还有助于上述功能，并且可以精确地保持在位置，使得每个后续阶段逐渐或顺序地与增加的音乐峰进行。
一个输入PNP晶体管包括最初放大音乐水平可用的扬声器终端充分，以便光序列变化可以在更广泛的范围内优化。
第二电路控制主要的白炽灯的工作原理与上述十分相似。
然而，这里，通过二极管和齐纳的电压调节相当用于晶体管的基座而不是发射器，因为我们不希望交流灯也得到整流并产生一半的照明。
通过增加更多的二极管和齐纳二极管的数量，每个后续晶体管的基部都提供了一个逐渐增加的电势降，但实际上发现这绝对不是必需的，一个单一的二极管到每个基地似乎做的工作很好，因为实际设置的排序模式是有效地优化通过预置本身。
上述音乐控制的圣诞灯电路可以在一条通用PCB上组装并容纳在相关放大器柜内，并从那里供电。
然而，与灯具的输出连接需要注意，并且应该非常小心地使用优质绝缘聚氯乙烯电线与灯具连接。
Swagatam先生，我能把这个电路从5个LED，晶体管和二极管加到10个里面吗?
嗨Jenson，是的，你可以做到。
有关更有效的结果，您可以尝试IC LM3915电路，如下所示：
//www.addme-blog.com/2012/03/how-to-make-simple-vu-meter-circuit-at.html
Swagatam先生，我可以在输入部分使用tip42而不是小功率的通用pnp吗?
抱歉，tip142不会给出正确的结果
我可以在1N4007替换二极管吗？
是的……会
你好，工程师，请问我怎么找到电路，我找不到电路
请搭建电路
你好，工程师，如果我不想连接扬声器，我可以使用电压吗?我想在multisim中构建这个电路并进行仿真，但我不知道我可以为扬声器组件放什么。
嗨，Sharon，对不起，我没有理解你的问题，你如何用电压代替扬声器?
一些怀疑先生……
*在图中提到预设值1K ..
1k或10k.
*对于使用高功率放大器，如stk4141和mosfet ic，扬声器输出功率将会很高，所以这个电路本身足够或我们想要改变晶体管和电容器的值…
*有许多PNP晶体管，但是y U选择557 ..如我们可以使用的原因或任何其他晶体管？
Keasva这是答案......
1)预置10K
2)对于高功率输入，只需添加一个100欧姆电阻串联在PNP晶体管的基础电容器
3)此应用程序的电压和电流要求在BC557/BC547范围内，尽管如此，类似的bjt也可以起诉。
谢谢你先生…*
我有一个12伏的计数管led带。我想连接上我的生物盒，跟着音乐节拍。我有一个窍门，试着用它，但运气不好。你能帮我弄个好用的电路吗。谢谢你！
使用TIP122，通过1uF/25V电容和1K系列电阻将基座与音乐信号连接，将LED带穿过晶体管的正12V和集电极，将发射器与电源的负端以及音乐负线连接。
