可以在以下帖子中研究一个简单的便宜但高效的红外遥控安全锁电路。
使用IC LM567
LM567集成电路是我最喜欢的集成电路之一，因为它太多功能了，而且通过无麻烦的配置可以应用于大多数关键的电路概念。

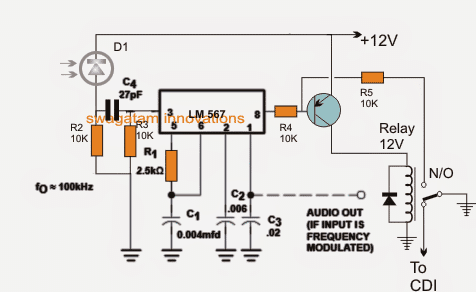

可以在上图中看到一个这样的关键又简单的IR遥控接收器应用程序，其仅通过电路中的R1 / C1设置的独特预定频率来激活。
上述概念可用于汽车安全应用程序，通过唯一设置的频率代码锁定保险箱/保险库。
在所示电路中，R1/C1决定了单元的锁存频率，可以使用以下公式计算:
f = 1/R1C1，这构成100kHz为显示的值R1, C1。
Pin3是IC的接收器pinout，配置了一个IR二极管，用于接收设定在匹配100kHz频率的传入音调锁定频率。
这个怎么运作
当在IC的引脚3检测到这样的匹配频率时，引脚8响应并瞬间变为低电平激活晶体管锁存器。
晶体管和继电器闩锁在一起以确认响应并打开用户的安全锁。
任何其他可能与设置的R1/C1值不一致的频率都被IC简单地拒绝，保持保险库的安全和锁定，因此系统变得非常安全，防止潜在的自行车窃贼。
从IC输出的PIN1可以配置有音频放大器和蜂鸣器，以便在远程控制激活期间感到音频信号。
然而，这可能要求发射机在载波基频上配备调制音频信号。

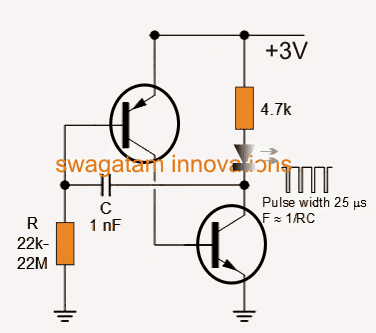

下面可以在下面看出一个非常简单的补充IR远程手机电路：
它是一个简单的双晶体管R/C振荡器，其频率是由所示的R和C值决定的，巧合的是，这里的公式与它的Rx对应物相同，即:
f = 1 / RC
因此，TX电路频率变得更容易计算和与上一节中讨论的LM567接收器电路匹配。
为了激活Rx电路，上述Tx电路IR二极管发射只需要聚焦在Rx单元的IR接收二极管上。这立即解锁的Rx电路为预期的结果。
红外遥控安全锁电路可用于锁定需要防范唯一编码锁定操作的多个其他安全设备。
567 IC不需要任何电源操作?
Pin4是(+)和dpin7是(-)，这些应该连接到各自的轨道。
嗨，Swagatam，很高兴看到你的电路，它们非常令人印象深刻。我不确定是否这是正确的地方要求这，但我正在寻找一个安全的RF远程，不能被复制(容易)。我在网上找不到任何东西，除了一些使用Keyloq的建议-但如何，不知道。我是一个电子爱好者，所以如果你给我一些想法，我将能够进行下去。
谢谢Vijay，你可以购买它从市场上或在线商店做出准备。
以下文章将帮助您了解我所指的产品：
https://www.homemade-circulay.com/2012/08/how-to-buy-and-use-rf-remote-control.html.
抱歉，我已经过了那个阶段了。我已经买了，可以用Arduino控制。我也在努力使它可以通过互联网。这一切都是蛋糕，我想要的是确保安全。目前，我已经破解了这个遥控器，模拟了同样的信号，任何其他人也可以这样做，并能够控制我的房子(只要他足够近)。我想确保通信安全，这样我就可以避免这种情况。即使我必须为此建造整个东西，我也愿意这样做。唯一的问题是，我还不知道如何确保它的安全。我得到的唯一的东西是，汽车遥控器也使用Keyloq算法，每个代码生成是独特的，因此很难预测黑客。无法获得足够的算法信息和执行方法。
我以为这些都建立在代码跳技术中，如果不是，请尝试以下两个选项：
http://www.radiometrix.com/files/additional/ktx2.pdf.
ww1.microchip.com/downloads/en/DeviceDoc/40158e.pdf
伟大的！这有助于。我会尝试这些。谢谢你的方向。
不客气！
朋友们，我正在学习。我想要像pcb, ldr, ic等材料，我得到所有的东西做。
请在watsapp: 9494989482上告诉我。
谢卡尔，有许多网上商店，如digikey, mouser, vegakit, onsemi，在那里你可以通过快递和货到付款获得所需的零件
你好。谢谢你分享这个。我需要知道哪个是电容值。来自销2的销钉和另一个连接到引脚6.谢谢！
在PIN6处的PIN2和4NF处的6nf
IR远程耳机中使用哪个NPN和PNP晶体管（数字）
您可以使用BC547 / BC557或任何其他类似
我要红外遥控安全锁所需的设备
