这篇文章解释了电感器对直流和交流电压的响应,以及当应用电容器时,电容器通常用作电感器的补充部分。
电感器的特性
电感器以其以磁能的形式储存电能的特性而闻名。当电感器在闭合电路中施加电流时,就会发生这种情况。
电感器的反应是将电能储存在电流的特定瞬时极性中,一旦电流的极性逆转或电源关闭,就将储存的电能释放回电路中。
这类似于一个电容器的功能,虽然是相反的方式,因为电容器不响应初始电流浪涌,而是逐步存储它。
因此,电感和电容在电子电路中一起使用时互为补充。
电感器和电容器
电感器在遇到直流电时,基本上会产生短路,而在遇到交流电时,则会产生相反或限制响应。
电感器对交流电或交流电的反向反应或力的大小称为电感器的电抗。
上述电抗将取决于交流的频率和电流的大小,并将与它们成正比。
电感器通常也被称为线圈,因为所有的电感器大多是由线圈或线圈组成的。
上面讨论的电感的性质,基本上涉及瞬时电流输入的反对通过它被称为电感。
电感的这一特性在电子电路中有许多潜在的应用,如抑制高频、抑制浪涌电流、降压或升压等。
由于电感器的这种抑制性质,这些也被称为“扼流圈”,它指的是“扼流圈”效应或由这些元件产生的电力抑制。
电感和电容串联
如上所述,电容和电感互为补充,可以串联或并联,以获得一些非常有用的效果。
这种效应特别指的是这些组件在特定频率下的共振特性,这可能是特定于该组合的。
如图所示,当串联在一起时,该组合根据其值以特定的频率谐振,从而在整个组合中产生最小阻抗。
只要没有达到谐振点,这种组合就会在自身上产生很高的阻抗。
阻抗是指与交流电相反的特性,类似于电阻的特性,但与直流电的特性相同。
电感电容器并联

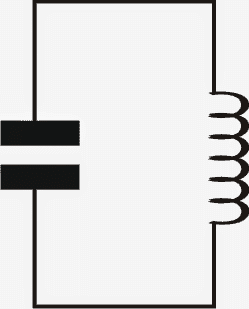

当并联连接时(见下图),响应正好相反,这里的阻抗在谐振点变得无穷大,只要没有达到这一点,电路提供极低的阻抗到下面的电流。
现在我们可以想象为什么在水槽电路中,通过这种组合的电流成为最高和最优的时刻,谐振点达到。

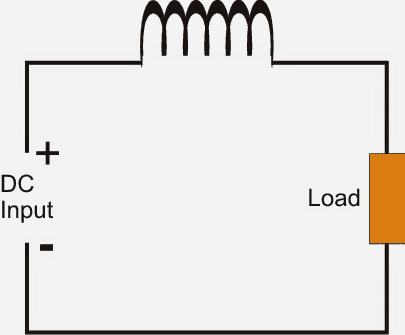

电感器响应的直流电源
正如在上面讨论的,当一个电感器受到具有特定极性的电流时,它试图反对它,当它以磁能的形式存储在电感器内。
这种响应是指数型的,这意味着随时间逐渐变化,在此期间,电感器的电阻在直流开始时最大,然后随着时间逐渐减小并向零电阻移动,最终在一定时间后达到零欧姆取决于电感的大小(成正比)。

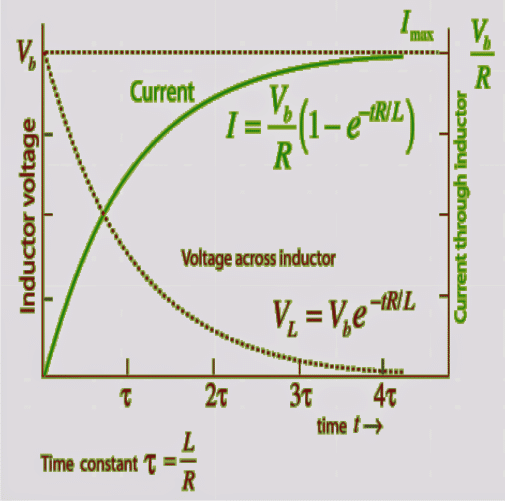

上面的反应可以通过下面给出的图表来可视化。绿色波形显示电流(安培)响应通过电感器时,一个直流应用到它。
可以清楚地看到,电流在开始时通过电感器为零,并随着磁存储能量逐渐增加到最大值。
棕色线表示电压横跨电感为相同。我们可以看到它在开关ON瞬间达到最大值,在感应器储能过程中逐渐衰减到最小值。
交流电压电感响应
交流电就是直流电以一定的频率改变它的极性,也就是频率。
一个电感会回应一个交流完全在上面的方式解释但是因为这将受到不断变化的极性在给定的频率、电感器内的储存和释放电能的也将对应于这个频率导致当前的反对。
这个幅度或阻抗可以被假定为通过电感器的电能连续交换的平均值或均方根值。
因此,简而言之,电感器对交流电路的响应与直流电路中电阻的响应相同。
jideofor5050说
拜托,先生,我已经尽了最大的努力来制造一个焦耳窃贼电路可以让手机充电。但在一切之后,如果我连接手机,焦耳小偷的输出电压将开始波动,从而使手机写“充电”,并再次停止,并写入“充电”,并不断停止。我使用的电路是一个我在你的博客上看到的标题为“1.5v到12v”的电路,我可以生产一个焦耳小偷电路,可以从一个0.4v 1amp源产生6v 1amp。请帮助!我尝试了你命名为“1瓦LED焦耳窃贼”,使用Q=8050。但它拒绝工作。会出什么问题呢?
Swagatam说
Jideofor,输入瓦数应该大于所要求的输出瓦数,或者至少它们应该在标准值。
6 x 1= 6瓦和0.4 x 1= 0.4瓦,你怎么能从0.4瓦中得到6瓦??
把它调到0.4V配20安培,那么它可能会工作。
jideofor5050说
好的先生!请再做一件事,我把一个irled暴露在太阳下,它产生了20mW(800mV x 20mA),我把一个RGB LED暴露在太阳下,它产生了40mW(500mV x 80mA)。我想把irled合成一个太阳能电池来给我的手机充电。约200件的RGB LED可以生产6瓦,和400件IR-LED可以生产6瓦从手机充电,和它的数量太多,所以我想减少数量,因此功率直接通过连接锂离子手机电池的输出提出了LED太阳能电池。我的问题是:对手机电池直接充电安全的最大电压和电流是多少?我如何连接led(串并联或串并联),以增加电压和电流分别为4.5v和0.25安培?那么有多少led能产生给电池充电的能量呢?在不使用手机或任何充电电路的情况下,直接从led太阳能电池给电池充电的正常功率是多少?谢谢!
Swagatam说
要么是你的计量器有问题,要么是你看错了。
没有LED在阳光下会产生20mA或80mA。
它可能是uA(微安),你正在看到,检查它正确。
jideofor5050说
先生,你是对的。它实际上是微安培。非常感谢
TUERESUECO SOR-EL说
先生,我想学习真正的电路,你能推荐一本书吗?
为博客的Tranks,它是惊人的!
Swagatam说
Tueresueco,这里有很多书,所以我不确定哪一本适合你,或者你可以加入我的个人论坛,从我这里获得完整的教程和帮助
/论坛/论坛/ electronic-circuit-discussions
熊猫mac说
问候斯瓦格塔姆·马强达先生。请帮助我有一个变压器220vac到12vac 12vac 6A每个。我需要放什么得到12DC最大12安培。对不起,不知道这个问题将适合在哪里。
我尝试使用4二极管6A05桥式和两个电容25/ 10000和调节器LM7812
直流电压的输出来自
二极管8.5 9 v
帽8
监管机构7 - 7.5 v
对不起,真的不知道出了什么问题。
电子邮件在pandamacproair@gmail.com谢谢!
Swagatam说
熊猫Mac,如果你试图说你的trafo额定在12-0-12V, 6安培,然后你可能必须使用端线得到24V/6安培,并将其馈电到buck转换器得到12V 12安培
例如,你可以使用这个电路和调整得到所需的输出
//www.addme-blog.com/2015/05/5v-pwm-solar-battery-charger-circuit.html
熊猫mac说
swagatam爵士。我照你说的做了。不用地面。现在工作。我所要做的就是制作PWM太阳能电池充电器。多谢。
如果我可以问,有电路,我可以使用从一个直流风扇从磁运动来获得12v直流?希望我的问题说清楚了。
熊猫mac
Swagatam说
谢谢熊猫麦克,我很高兴它为你工作!
用风扇制造风车是可能的,但风扇必须有适当的额定,风速也必须足够强,以产生所需的电流……
