在这篇文章中，我们将学习如何使用无线电力传输来点亮LED。
无线电力技术
无线电源是一项新兴技术在现在的世界里。但令人震惊的事实是，这是一个世纪前的概念。这个概念是由尼古拉·特斯拉提出的。
通过无线电源给电池充电用于许多高端智能手机，电动车，电动牙刷和可穿戴电子产品，如智能手表等。
无线电力传输的主要问题是效率。今天使用无线电力的小玩意具有可怕的效率，它只能接收1/4的传输功率。
他们的其余部分被散发为热量，有些人被丢失为磁场。发射器和接收器之间的范围非常短，在几厘米的范围内。
在进行电路图和解释之前，一些常见的神话可能会考虑无线电力传输。有些人认为这是一种危险的协议，将杀死或伤害你。
事实是，以脉动磁场的形式传递电力，这不会损害你而不是电力自身传播。

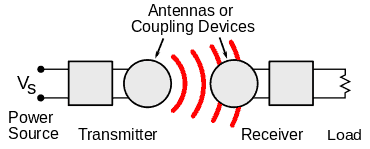

有些人可能会想，它说是无线的;它可以通过像无线电波这样的巨大距离传输功率。但这不是真的，无线电力利用与变压器的几乎相同的原理，但在高频和没有核心的情况下。
然而，发射线圈和接收线圈必须尽可能接近，以达到更高的效率。
电路操作

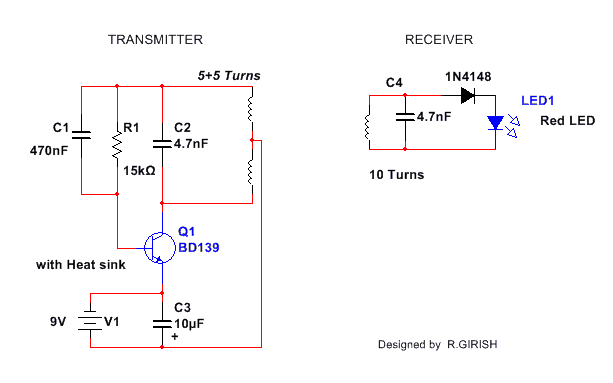

采用无线功率传输的LED照明装置由发射电路和接收电路组成。功率是通过5+5线圈，它与4.7nf电容器耦合。
接收线圈包括10匝，也与4.7nf电容器耦合。
线圈直径约5厘米都。这个4.7nf (C2和C4)电容器负责效率，如果值不匹配，例如:发送线圈耦合10nf和接收线圈耦合一些其他值，你可能不会得到正确的结果。
这是因为发送和接收线圈具有谐振频率。
发射线圈和接收线圈的谐振频率必须匹配。
晶体管BD139应该安装在散热器上。C1和R1是与晶体管结合产生频率的振荡元件。
频率峰值应用于线圈，产生交变磁场周围的发射机线圈。该字段由接收线圈拾取，并由1N4148矫正。
使用正向压降低的锗二极管，如1N4148。使用红色LED，因为一些红色LED比绿色或蓝色的前向电压低，但其他颜色的LED也会工作没有任何问题。
线圈可以由躺在你家周围的电线制成。请参阅原型以在线圈上获得一个想法。

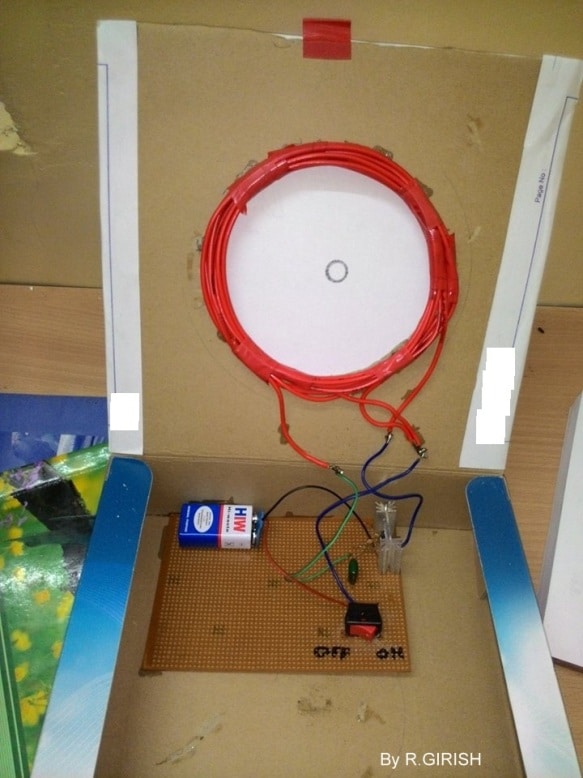

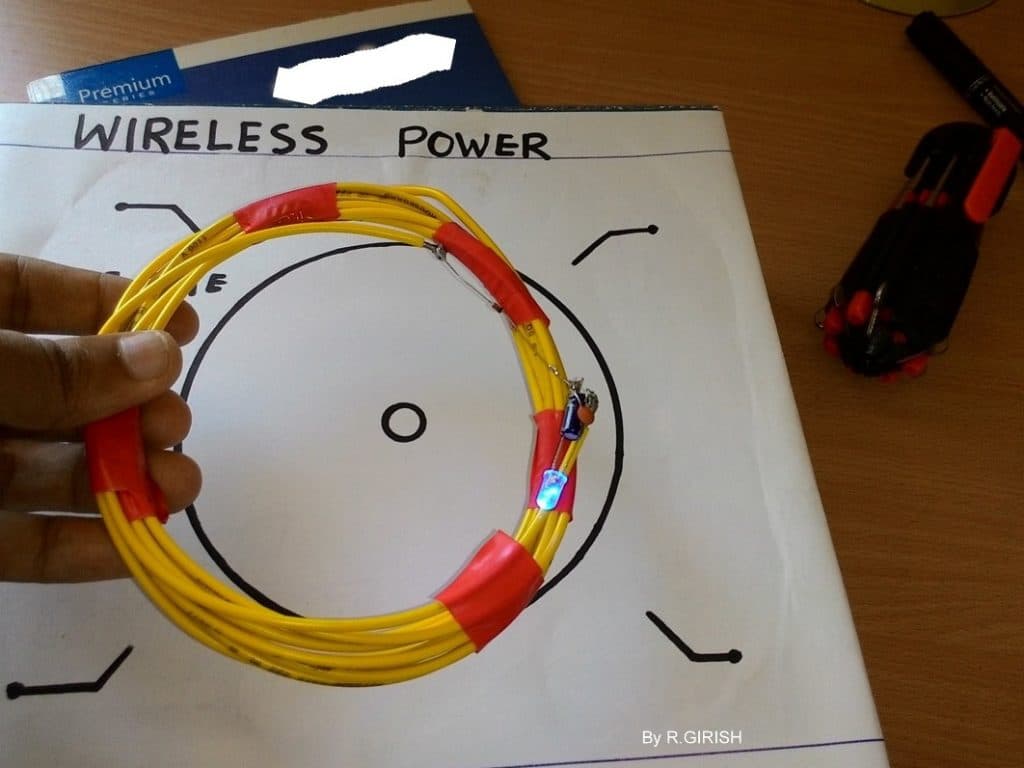

无线LED灯的原型图像
长官，给线圈做电线工作
你好戴维斯，
使用厚铜线用于线圈结构，您可以使用用于家庭接线的电线。
如果你使用细电线，当然它工作，但你必须减少发射器和接收器之间的距离。
的问候。
你好王子，
如果我通过制造任何修改，我是否可以从发射机到所需接收器的电源。
我不明白5 + 5转圈......普兹解释......是否有两根电线使用或两个塞特犬线圈，每个线圈都有5个转弯......
你还说线圈的直径为5厘米，但在图片中看起来很大......plz解释我想建立这个
5 + 5是指第5次转弯后的总10转弯，是的5cm值似乎是一个拼写，它应该根据我15cm，或者你可以通过将9V贝蒂与线圈进行比较来粗略估计值。显示在图像中。
我可以通过降落在一个带有发射线圈的发射台来无线充电我的无人机吗?
是的,这是可能的!
我在TX和Rx两端使用9.1 Pics Farad的电容器。告诉我什么是工作频率。
这是以下公式：
f = 1 /2π√lc
我的工作频率是700兆赫和300兆赫。在这些频率下能工作吗?
根据我，可能无法在MHz范围内转移电力。
我已经设计了这些频率的系统，但现在我需要点亮一个LED。
MHz频率不能通过这么长的线圈，等效线圈可能是一厘米长的导线，所以我不确定一厘米长的导线如何传输无线电源来照亮LED。
如果我使线圈直径2到10倍大将发射器和接收器之间的工作更高的距离?如果我增加电容的价值各自线圈直径将这改变遵循相同的原则，作为前电路?
优化直径和电容器不会帮助增加范围。当Tx和Rx之间的空气或大气增加时，产生了一个高电阻，为了解决这个电阻，我们必须增加输入电流……因此，随着距离的增加，系统的效率非常低。所以无论你做什么改进，看起来都是不可能的。
我记得我想到这样一个系统时，我大约12岁(1972年)，这是一个科学项目在学校。我的想法是有一个电磁铁线圈在海滩和类似的线圈在灯塔在海上。这样你就可以不用电线了!我觉得老师没那么感动。
非常有趣，这个概念至今仍然没有给人留下深刻印象....
That’s because you weren’t thinking big enough, You should have suggested placing an unshielded proteum, deuterium, tritium mix fusion core at about 8 light minutes from the Earth and installing cuprious-oxide passive radiation conversion modules (it was the 70’s) on the light house to charge a massive electrochemical storage matrix for 24/7 operation.
最困难的部分是分区。
