照明人行横道安全灯电路

本文介绍了一种简单的照明人行横道安全照明电路，以确保用户在繁忙的交通中安全行走。这个主意是约翰先生提出的。

电路目标与要求

1. 我最近在为我正在从事的业余项目研究电路时，偶然发现了你们的网站。我很钦佩你的工作。
2. 我希望你们能为我要建造并安装在大楼停车场的照明人行横道系统组装一个简单的电路。
3. 交通很拥挤，晚上过马路很危险。
4. 我想建立一个像典型的人行横道一样通过按钮激活的照明系统，但要有交替的频闪LED阵列，最重要的是，同时激活一组大功率白色LED来实际照亮人行横道。
5. 如果整个装置都能由太阳能供电，这样就可以自给自足，而不依赖于电网供电，那就太好了。

设计

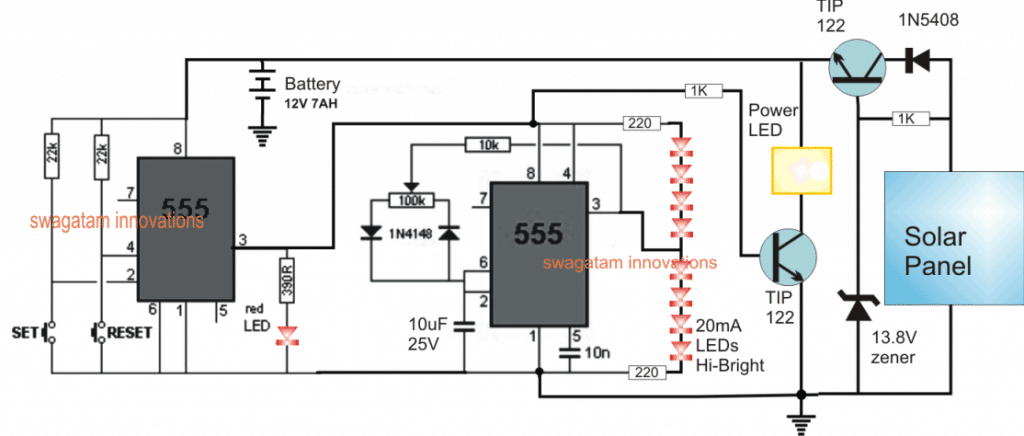

所要求的照明人行横道安全灯电路可以很容易地使用几个555集成电路和一些无源电子元件，如下所示:

参考上图，左边的IC 555配置为双稳态，以使所需的按钮操作的ON/OFF动作。“SET”按钮启动IC 555，并导致高逻辑出现在其引脚3，而“RESET”按钮使IC操作失效，并将OFF引脚3逻辑开关为零。

在激活模式双稳态阶段权力右边IC 555阶段连接为一个标准的不稳电路产生一个闪光或闪光输出针# 3进而导致附加红色led光快速闪烁效应,模拟选通光。

频闪率可以通过与稳定的IC 555级相关的100k锅控制。

随着闪光灯的激活，双稳态阶段还通过驱动晶体管TIP122触发并点亮电源LED，以便人行横道可以为用户提供足够的照明。

一旦用户穿过了道路，按下RESET按钮将关闭整个系统，直到其他行人再次按下SET按钮。

为了使系统独立，这个照明人行横道安全电路使用了一个适当的额定太阳能电池板和兼容的12V可充电电池为电路和led供电。

在白天，蓄电池充电，当夜幕降临时，蓄电池将恢复其电源，以进行预期的人行横道安全灯操作。

电池和面板规格将取决于用于该目的的led类型。

与太阳能电池板连接的发射极-跟随晶体管配置确保了电池的受控充电，并且从不允许它充电超过预定的水平，这是由其基极齐纳二极管设置的。
