在这篇文章中，我们将尝试分析一些有趣的基于LM338的IC电源电路和相关的应用电路，这些电路可以被所有的业余爱好者和专业人士用于他们的日常电子电路和实验
介绍
由德州仪器公司生产的集成电路LM338是一种通用集成电路，可以通过多种不同的方式进行布线，以获得高质量的电源电路配置。
下面的电路示例简单地描述了使用这种集成电路的几个非常有趣的有用的电源电路。
让我们详细研究每个电路图:
简单的可调电压供电电路

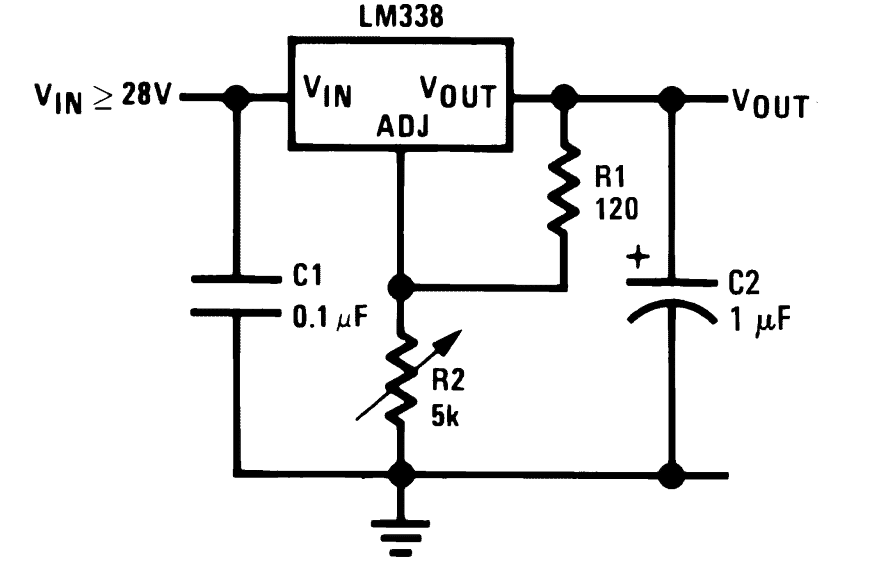

第一个电路显示了围绕IC的典型接线格式。该电路提供了从1.25V到不超过35瓦的最大输入电压的可调输出。
R2用于连续改变输出电压。
简单的5安培稳压电源电路

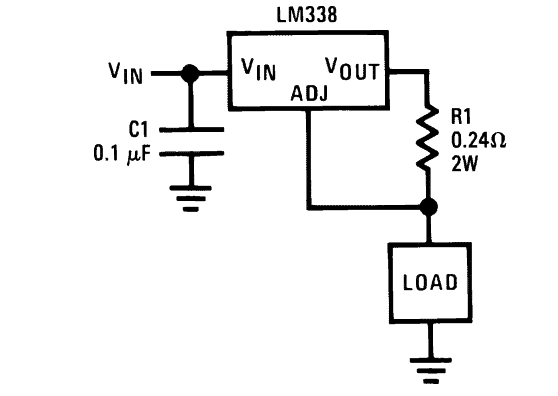

这个电路产生的输出可能等于输入电源电压，但电流被很好地调节，永远不会超过5安培标记。R1是精确的选择，以保持一个安全的5安培的最大电流限制，可以从电路中撤回。

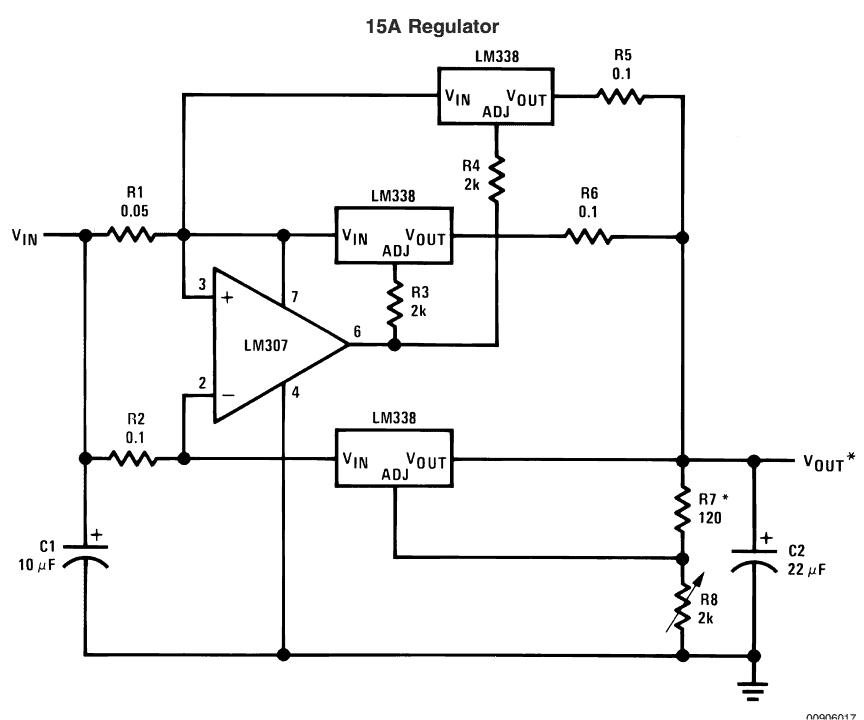

15安培，可变电压稳压器电路

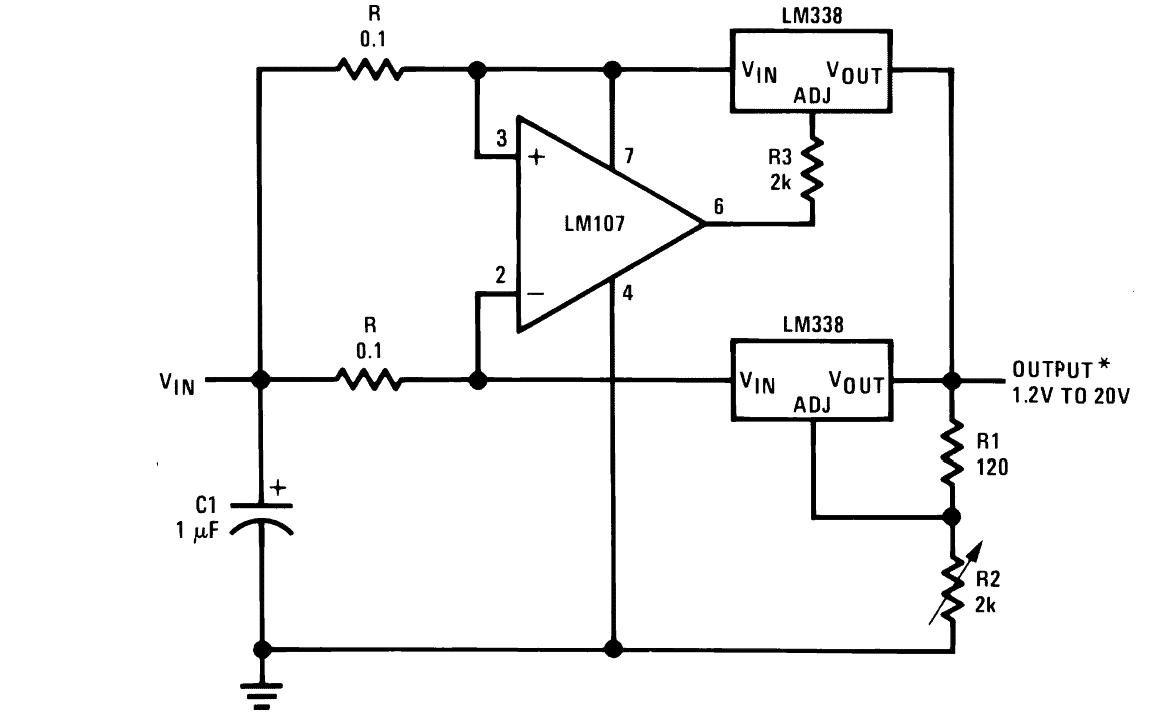

IC lm338单独被指定为处理最大5安培电流，然而，如果IC需要处理更高的电流，在15安培的区域，它可以通过如下所示的适当修改来产生这么多的电流。
该电路使用三个集成电路LM338用于预期实现，输出电压可调，如第一个电路所解释的。R8用于电压调整操作。
数字可调电源电路:

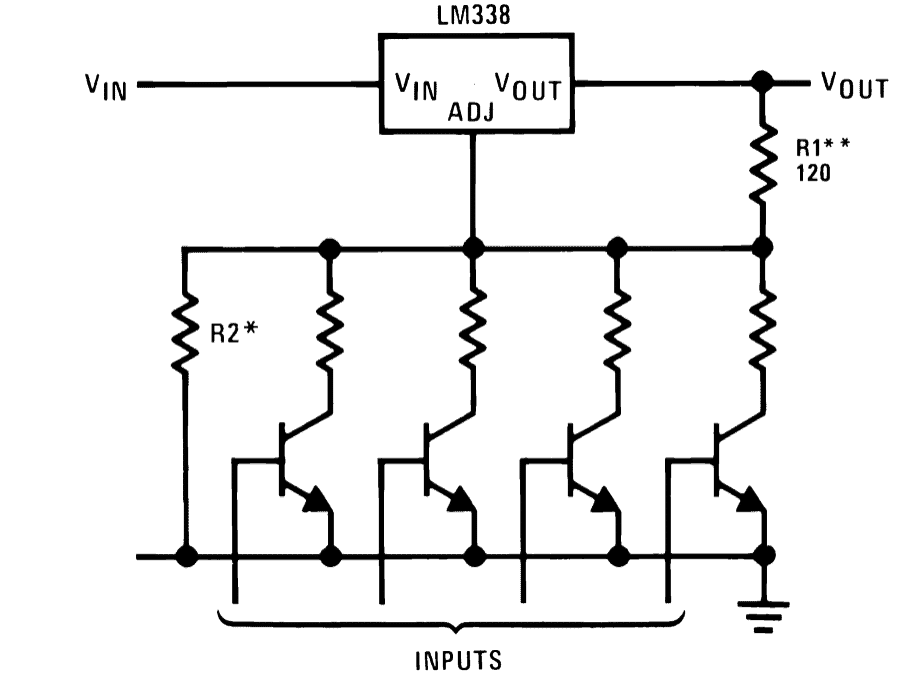

在上面的设计中，电源使用了一个锅来实现电压调整程序，下面给出的设计包含了可以分别数字化触发的离散晶体管，以获得输出的相关电压水平。
集电极电阻值是按递增顺序选择的，这样就可以选择相应变化的电压，并通过外部触发器提供电压。
灯控制器电路

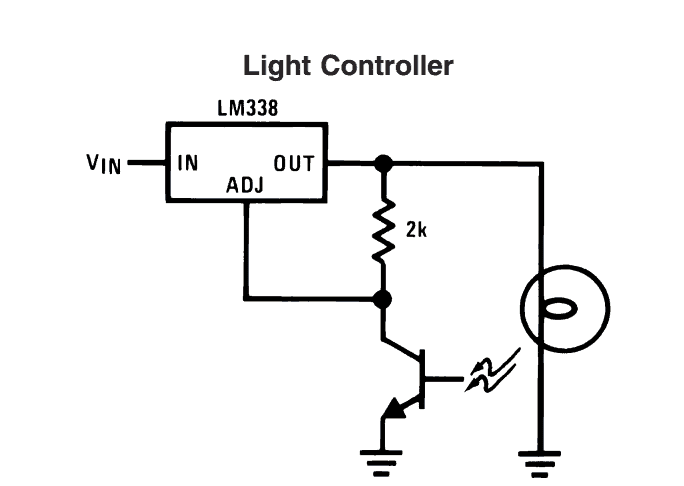

除了电源外，LM338还可以用作光控制器。该电路显示了一个非常简单的设计，其中光电晶体管取代了通常作为调节输出电压的元件的电阻。
需要控制的光由集成电路的输出提供能量，它的光被允许落在这个光电晶体管上。
随着光的增加，光晶体管的值降低，这反过来把IC的ADJ引脚更接近地，迫使输出电压降低，这也减少了光的照明，保持一个恒定的辉光灯。
电流控制电源电路:

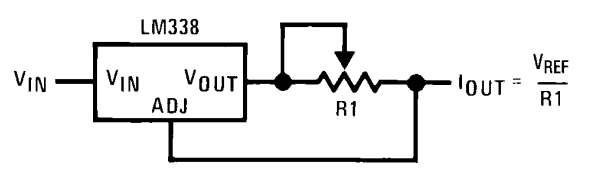

下一个电路显示了一个超级简单的接线与IC LM338，其ADJ引脚连接到输出后，电流传感预设。预设值决定了在输出端通过集成电路允许的最大电流。
12V电流控制电池充电器电路

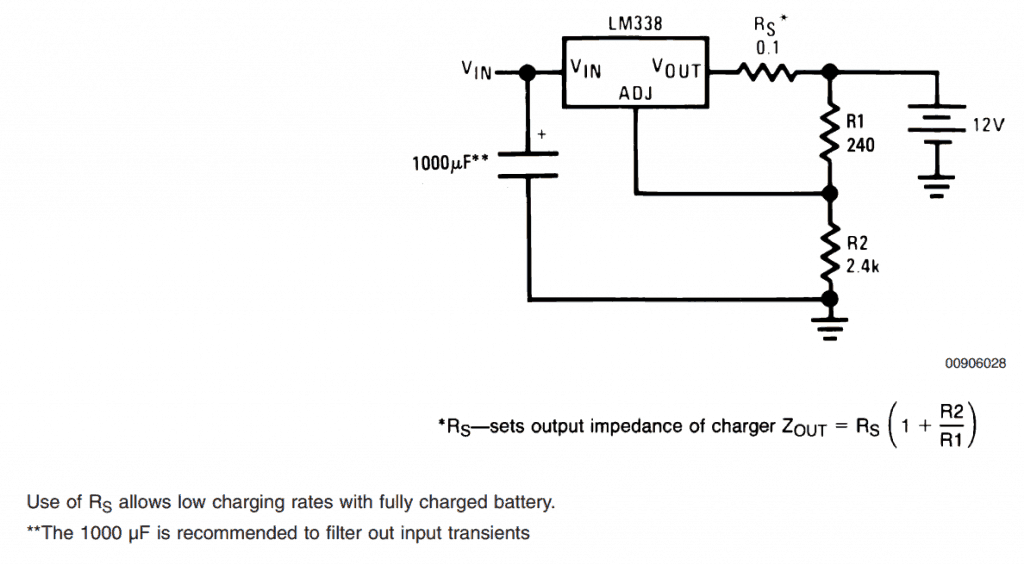

下面的电路可以用来给12伏铅酸电池安全地充电。可适当选择电阻器Rs，以确定所连接电池所需的电流水平。R2可以调整为获取其他电压，为其他类别的电池充电。
慢开输出电源

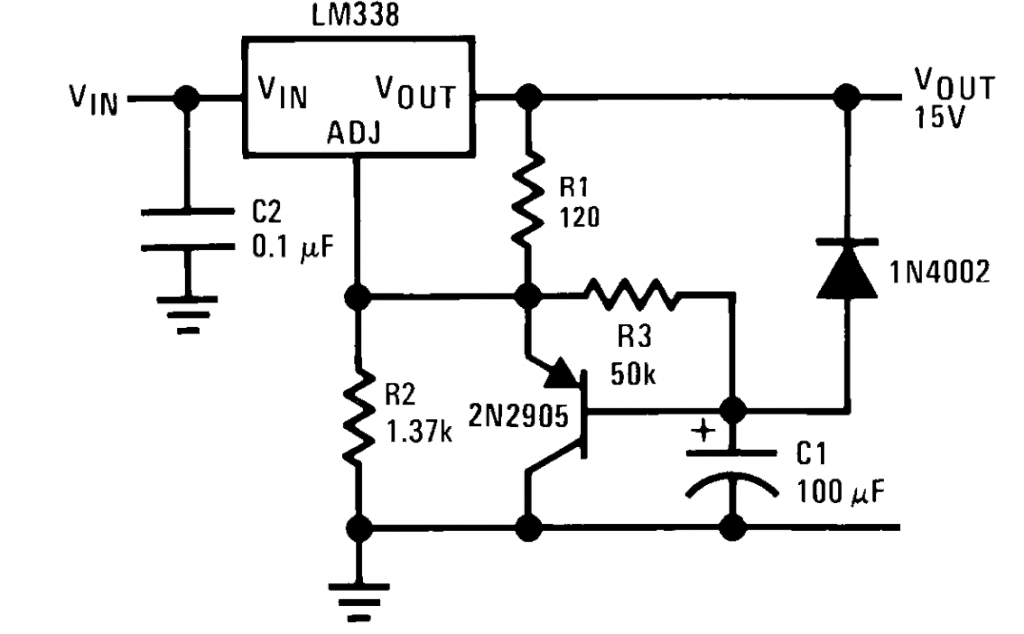

一些敏感的电子电路需要慢启动而不是通常的立即启动。C1的加入确保了电路的输出逐渐上升到设定的最大水平，确保了对所连接电路的预期安全。
热水器控制器电路

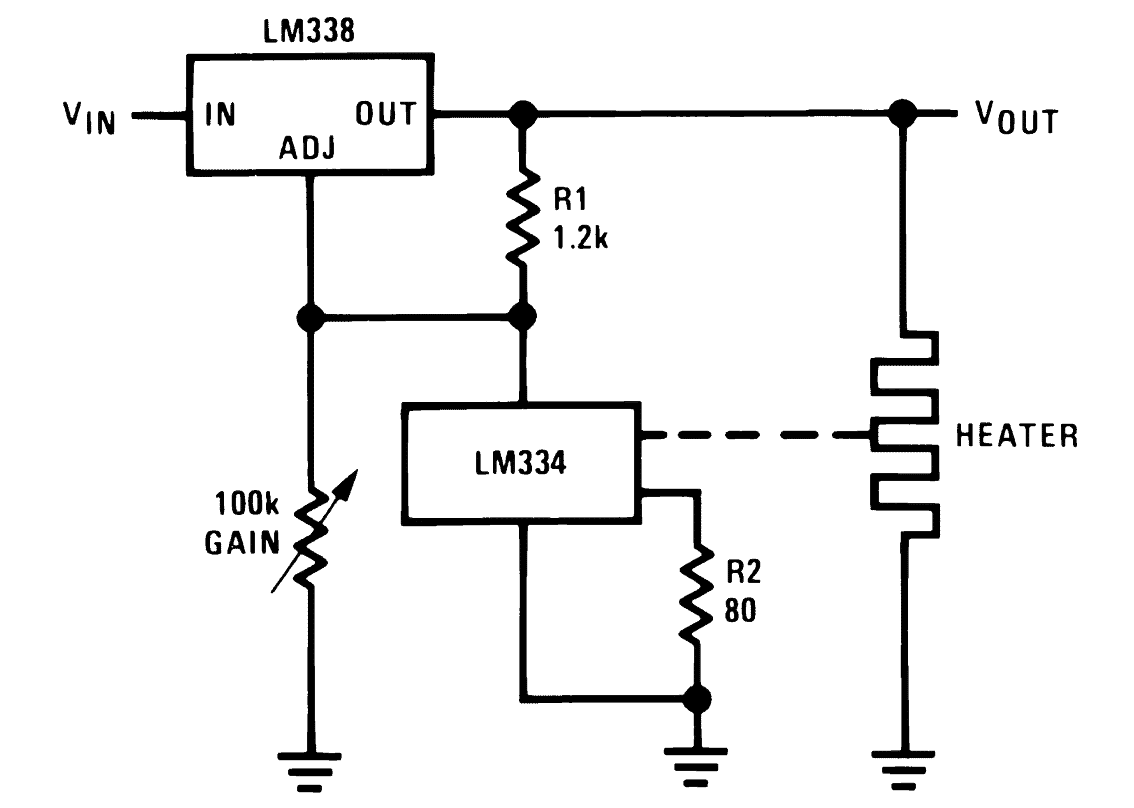

IC LM338也可以配置为控制特定参数的温度，如加热器。另一种重要的IC LM334用作传感器，它连接在IC LM338的ADJ和地。如果来自热源的热量趋于高于预定阈值，传感器相应降低其电阻，迫使LM338的输出电压下降，随后降低加热元件的电压。
10安培稳压电源电路
下面的电路显示了另一个电路，其电流限制在10安培，这意味着输出可以适合高电流额定负载，电压是可以通过壶R2正常调节。
通过单个控制调节多个LM338模块

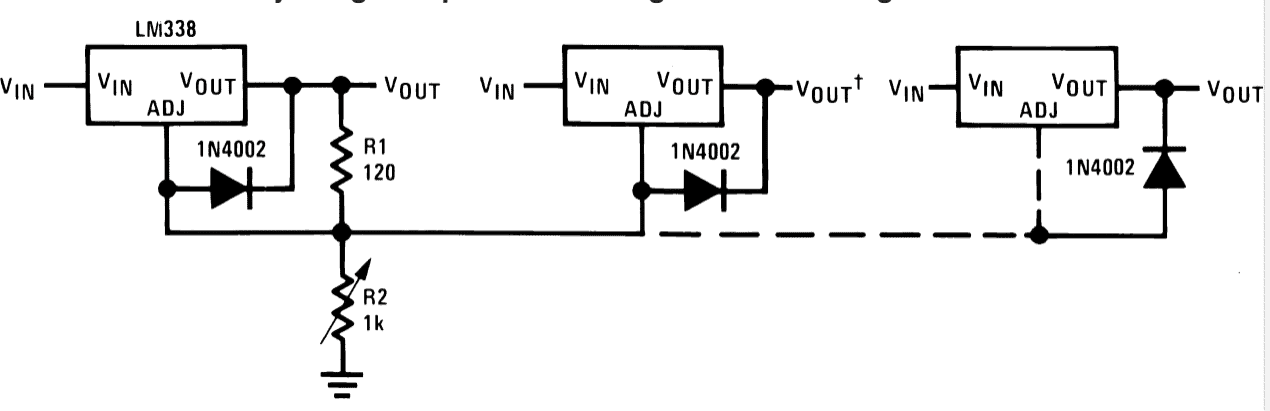

给出了一个简单的电路结构，可用于单罐同时控制多个LM338电源模块的输出。
在上面的章节中，我们学习了一些使用LM338集成电路的重要应用电路，这些电路基本上是从IC的数据表中收集的，如果你有更多关于这种基于LM338的电路的线索，请通过下面的评论让我们知道。
