在这篇文章中,我们将学习如何使用IC 741运放制作简单但完全稳定和调节的可变电源电路。
下面介绍了741电源的三个版本:
- 简单的低电流可调电源
- 稳定,大电流可变电源
- 稳定,大电流可变电源,具有短路保护。
简易可变IC 741电源

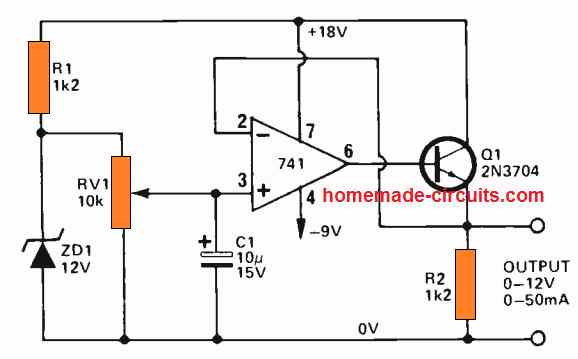

下面的第一个图展示了一个基于IC 741的简单可变电压电源。这种设计提供了一个稳定的输出,可以彻底调整,从0V到12V,电流最大可达50ma。
电路的工作是非常基本的。
稳压二极管ZD从正极线通过电阻R1获得电源。在齐纳二极管上产生一个固定的12V参考电压,该稳压二极管供给一个可调分压器RV1。
分频器输出完全可调从0V到12V,适用于运算放大器741的非反相输入。
该运放被配置为一个单位增益电压跟随器,晶体管Q1以发射极跟随器电流放大级的形式配置,并与其输出串联。
因此,电源电路的输出电压通过RV1跟踪并跟随在运放输入端建立的电压,RV1从0V到12V完全可调。
记住,这个特定的741电源电路使用一个18V的正电源和一个9V的负电源。此外,目前电路的输出电压范围可以通过使用更高的额定齐纳二极管,并通过提供更高的额定非稳压输入电压来提高。
电流的规格也可以通过合并两个功率更大的晶体管来代替现有的晶体管Q1来提高。
3 V到30 V IC 741电源

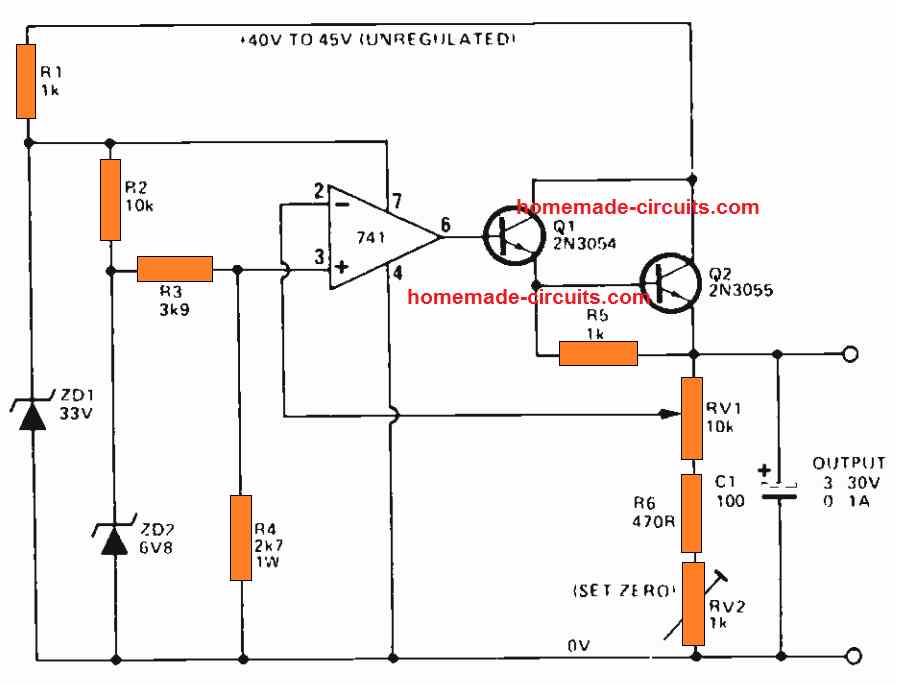

下一个图显示了741运放可以被用作稳压电源单元的基础,它可以轻松地处理从3V到30V的输出范围,电流范围高达1A。
在这种配置中,741运放的电源通过使用齐纳二极管ZD1稳定在33V。另一个极稳定的温度,恒定的参考电压是通过齐纳二极管ZD2实现的,这适用于IC 741的非逆变输入。
晶体管Q1、Q2连接到运放的输出端,并被配置为可变增益非反相直流放大器。通过RV1,这个设置的增益可以从单位到x10不等。
这提供了一个输出电压是完全可调从3V到30V通过锅RV1。这个IC 741电源产生的输出电压具有使用负反馈环完全稳定的电压。
过流和短路保护741电源

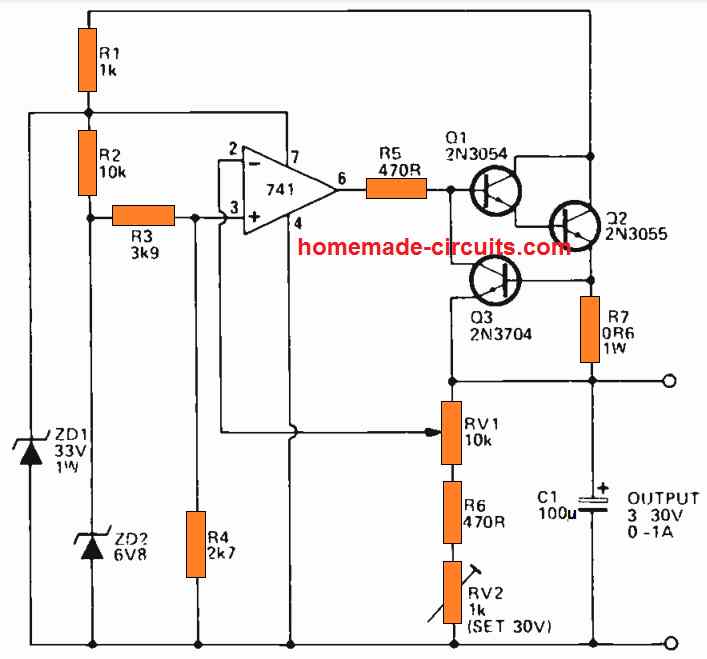

下面的最后一幅图解释了在先前的IC 741电源电路中添加过载保护的方式。
在这个设计中,我们使用了一个电流感应电阻R7,与稳压器输出串联。
晶体管Q3(即关闭晶体管)通过这个电阻R7供电,其配置使其基-集电极结具有短于输出晶体管级的Q1、Q2基-发射极结的能力。
通常情况下,Q3处于失活状态,它不会影响电路的功能。然而,一旦电源的输出电流达到1A标记,超过600毫伏的电压差在R7产生,它立即开始偏置晶体管Q3基,开关它ON。
结果Q3被迫将Q1-Q2输出级的基极-发射极结分流到地。因此,该动作导致输出电流瞬间减少,在连接的回路中产生较大的负反馈。这个动作导致自动限制输出电流在1A范围内。
同样的程序也在短路条件下执行,为该IC 741电源电路提供完全短路和过载保护。
SATYADEV库马尔说
先生,这个电路能控制的最大电流是多少?我认为我们可以增加2N3055级的现有能力,但我不知道当电流是10A时,如何合并撬杠系统,长官
Swagatam说
最大电流为1安培,但可以通过在2N3055上增加一个大的散热片来增加到5安培。在上一个电路中已经使用了铁撬电流传感
弗兰斯说
Swagatam爵士
你好,我有220到9.0.9输出变压器,需要0-12V 400 ma输出。如何通过电路*简易可变IC 741电源*获得它
先生,请帮帮我
再见
弗兰斯
Swagatam说
Hi Frans,你可以使用变压器的端线,它会产生18V输出。你可以通过一个桥式整流器来纠正它,然后用它与最后一个电路
弗兰斯说
Swagatam爵士
你好。非常感谢你的回复。你建议的电路很好,但我的问题是缺少6.8 & 33v齐纳二极管,2n3054Tr,我不应该出去购物,因为Corona。我希望有可能替换2n3704由一个合适的一个提供至少300ma输出。
再见,先生
弗兰斯
Swagatam说
Hi Frans, 2n3704可以用BC547替换,2N3054可以用2N2222或8050替换,但是齐纳器需要完全按照给出的那样。
弗兰斯说
亲爱的Swagatam
你好。非常感谢您的回答和出色的替换晶体管,你建议的最后一个电路;亲爱的先生,很明显,100mA集电极电流的BC547是不能用300 ma输出的第一个电路的2n3704来代替的,我应该提供最后一个电路的齐纳二极管,我是真的吗?
祝你成功,万事如意
再见
弗兰斯
Swagatam说
亲爱的Frans, BC547绝对可以用于Q3,因为Q3的集电极电流非常小。由于R1和R5的高值,741的输出电流非常少,因此Q3集电极需要处理非常少的电流,BC547将完美工作。
齐纳二极管应如图所示。
弗兰斯说
亲爱的Swagatam
你好,非常感谢你的好意。你的建议非常有用和有价值。
祝你生活中一切美好。
再见
弗兰斯
Swagatam说
不客气,弗兰!
nandhu说
我想在负电压0到-12的电路是可能的
Swagatam说

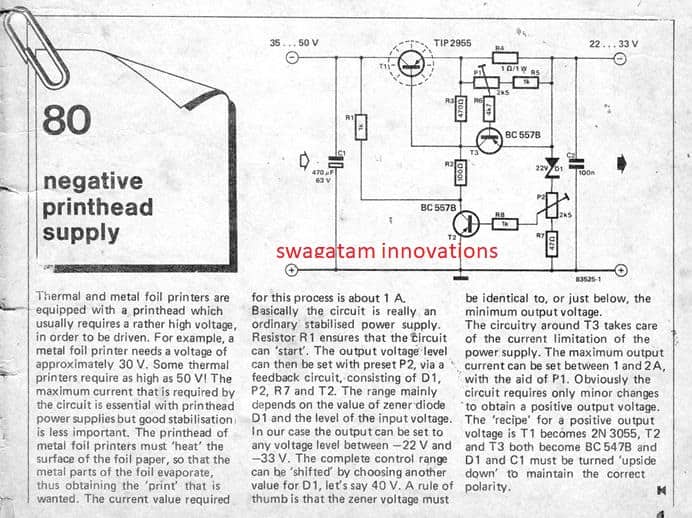

你可以试试这个:
