IC 4047令人瞩目的单稳态电路GydF4y2Ba

在IC 4047觉得IC 4047，IC的输出连续地产生开关开/关信号。由于输出永远不会处于稳定状态，并且在和低且较高的状态下不断地切换，因此它被称为令人瞩目的多谐振荡器。QuistaIch ON / OFF开关频率可调，可以通过改变电路的RC网络的值来改变。GydF4y2Ba

在4047个单稳态配置中，IC的输出响应于输入引脚处的简要触发脉冲而产生单个瞬时开关。输出脉冲的瞬时可调，可以通过修改电路的RC网络的值来改变。GydF4y2Ba

4047 CMOS IC是专门设计用于作为一个稳定或单稳定多谐振荡器。我们将首先学习使用该IC的稳定模式的工作，然后了解不同的单稳定工作模式和它们的配置。GydF4y2Ba

4047令人震惊GydF4y2Ba

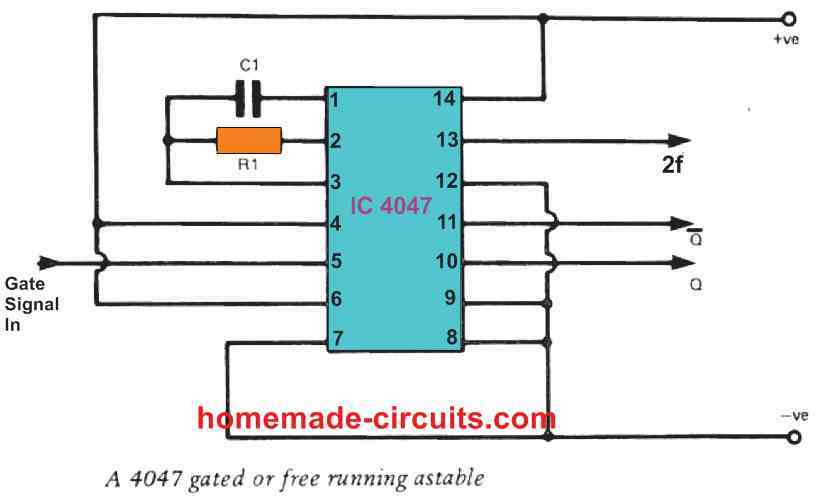

下面的第一个图显示了在真正的门控不稳定模式中操纵的IC 4047，在这里电路开始振荡，一旦检测到一个高门信号输入，而振荡迅速停止，当这个输入信号呈现低。GydF4y2Ba

当IC需要运行在自由运行的稳定模式，非常相同的标准4047不稳定电路成为适用的，尽管在这种情况下，IC 4047的引脚#5必须连接到正电源线路。在这种模式下，IC 4047能够通过它的Q和“非Q”引脚产生反相位振荡输出。GydF4y2Ba

此功能将IC转换为一个方便的设备，用于其中一对抗相管信号输出是强制性的。GydF4y2Ba

当输入门控电源低电平或关闭时，导致IC的Q输出低，而IC的非Q输出高电平。GydF4y2Ba

IC 4047的引脚13也存在第三个输出，从这个引脚我们得到一个输出信号，其频率是主Q和“非Q”引脚产生的频率的2倍(2f)。GydF4y2Ba

所有上述三个输出的波形为4047，是一个理想的正方形。每个单个输出波形周期可以通过方程计算GydF4y2Ba

T = 4.4RC秒。GydF4y2Ba

利用该方程可以确定集成电路的输出频率GydF4y2Ba

f = 1/4.4RC HzGydF4y2Ba

IC的定时组件R1和C1，使用外部电阻和电容离散地配置。可以选择R1在10k至1m之间的任何值，而电容器CL可以具有高于100pf的任何值。但是，请确保电容器C1不是偏振电容，并且建议其最大值低于2.2UF。GydF4y2Ba

补充控制GydF4y2Ba

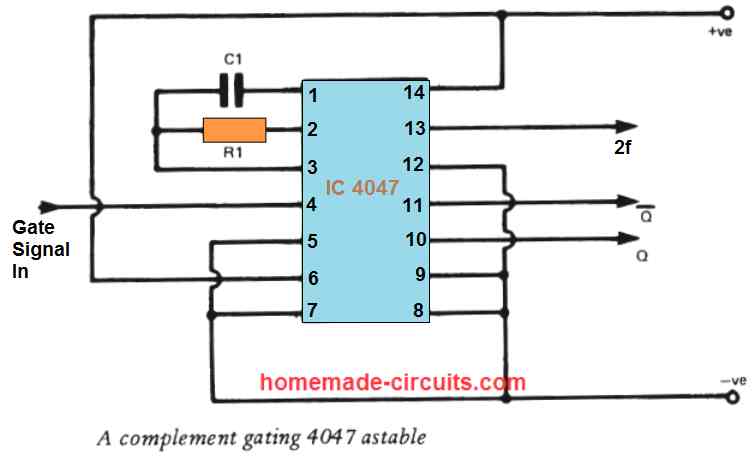

4047还可以用作互补多谐振荡器，配合浇口。在该配置中，通过施加高栅极信号禁用电路，并且一旦栅极信号达到低电平，就会启用它。可以在下图中寻求IC 4047的补充剂术语Quatile电路。GydF4y2Ba

4047单稳态GydF4y2Ba

4047 CMOS IC在单稳多谐振荡器配置和稳定模式下工作得非常好。IC 4047可用于3种单稳态配置:正触发、负触发和可再触发。GydF4y2Ba

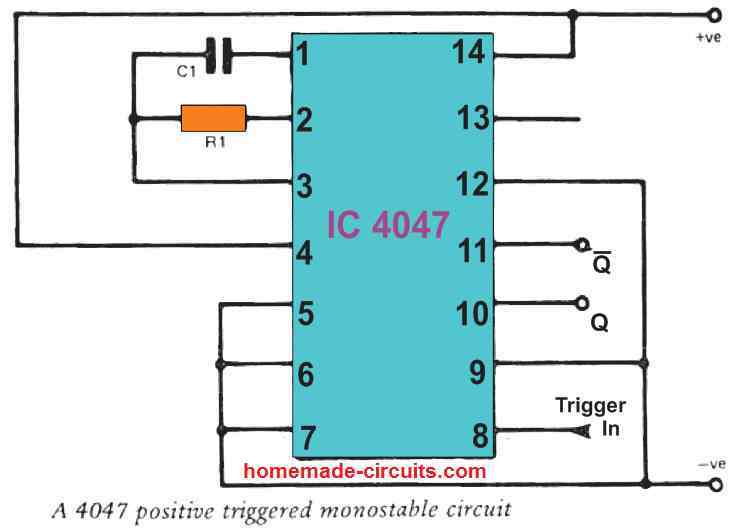

在正触发方法中，触发是通过一个低逻辑转换成一个高逻辑来执行的。GydF4y2Ba

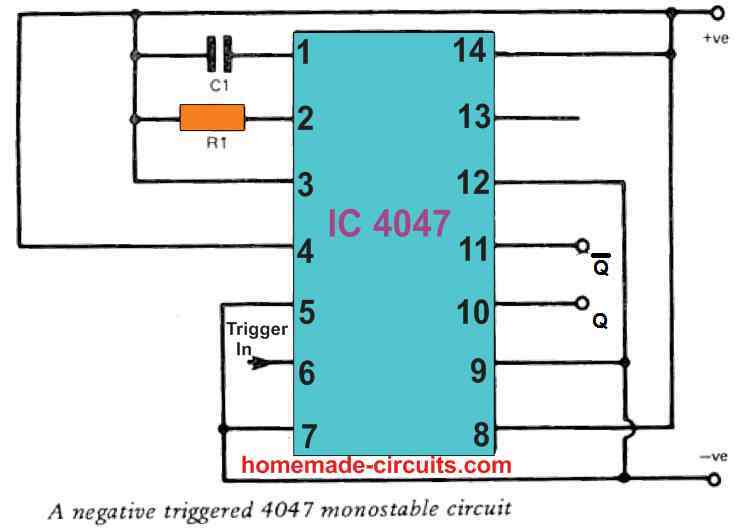

负触发以相反的方式实现，通过应用一个从高状态开始到低状态的输入逻辑。GydF4y2Ba

在上述模式下，无论输入是否仍处于触发状态，输出脉冲在指定的时间间隔后关闭。GydF4y2Ba

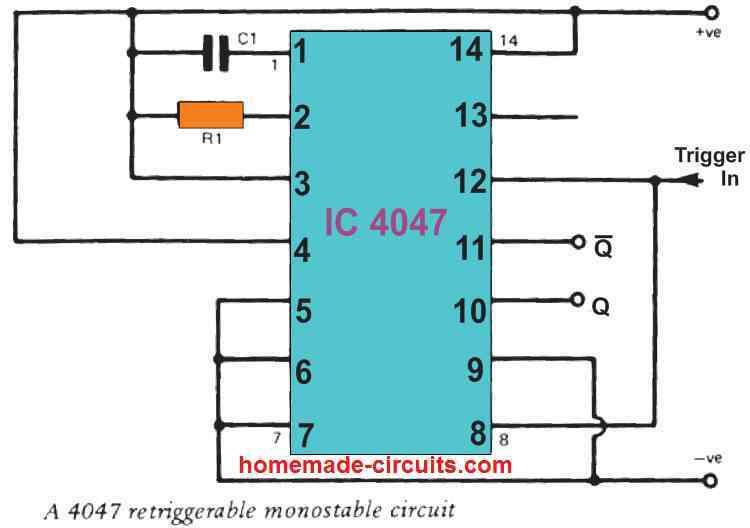

从前两种模式的这种动作而言，可触转类型与555单稳态相似的术语不同，只要输入触发脉冲持续存在，可触转模式中的输出脉冲不会关闭。GydF4y2Ba

准确地说，4047可再触发单稳态电路是由正边缘脉冲触发的。在上述所有三种配置中，输出脉冲持续时间在2.48 RC秒的水平上，其中R1建议在10k和IM之间。GydF4y2Ba

单稳态电路的定时电容C1可以是高于1nF的任何值，但必须是偏振光型。在所有这三种变体中，Q输出最初是低逻辑的，然后变成高逻辑以产生一个正输出脉冲，而“非Q”输出最初是高逻辑并提供一个负输出脉冲。GydF4y2Ba
