BJT 2N2222, 2N2222A Datasheet及应用说明

本文解释了晶体管NPN BJT 2N2222、2N2222A的主要规格、引脚和应用相关信息，以及其附带的PNP对2N2907 BJT

介绍

在我之前的一篇文章中，我们讨论了一些低信号类型的晶体管，如BC547、BC557等。在这里，我们将研究普遍存在的2N2222系列晶体管，以及它们的规格和阈值的实现。

晶体管2N2222是一种重要且非常常用的晶体管类型，在电子电路中有许多开关应用。

这种晶体管的主要特点是，与其他类似的小信号类型的晶体管相比，它能够处理相对较高幅度的电流。

通常，一个2N2222晶体管能够开关800毫安的负载电流通过它，这可能被认为是相当高的相比这些器件拥有的微型尺寸。

高电流开关能力也使该器件非常适合线性放大器应用。

可通过以下几点了解该装置的主要特征：

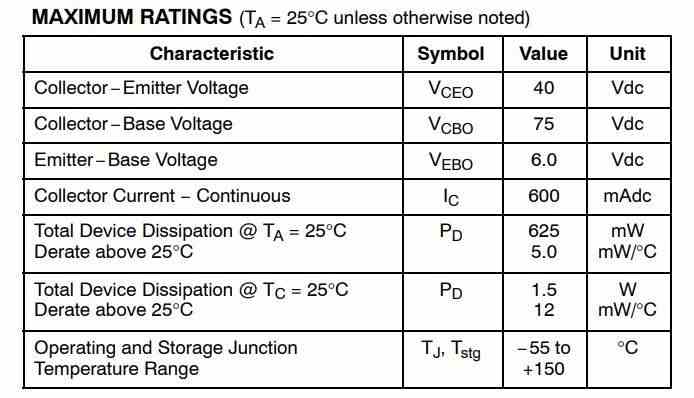

晶体管2N2222或2N2222A是NPN类型，具有以下电气参数:

1. 该器件集电极和基极之间的最大电压容差（击穿电压）为2N2222为60伏，2N2222A为75伏，发射器保持打开状态。
2. 基极打开时，上述集电极和发射极引线的公差为30伏2N2222和40伏2N2222A。
3. 如前所述最大电流可通过负载施加在晶体管集电极和发射极之间的电流不超过800 mA。
4. 总计功耗不应超过以上500兆瓦。
5. hFE或直流电流增益2N2222晶体管的平均值约为7电压接近10时，最小值为5，集电极电流为10ma。
6. 最大频率处理能力或转换频率为2N2222为250 MHz, 2N2222A为300 MHz.

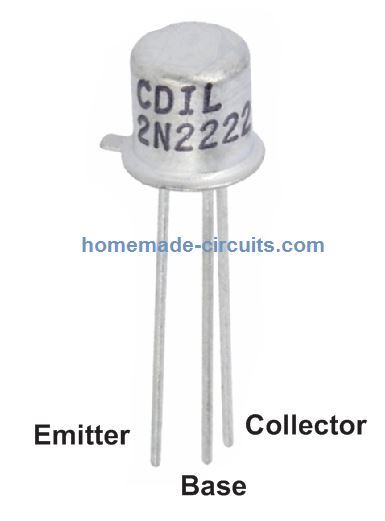

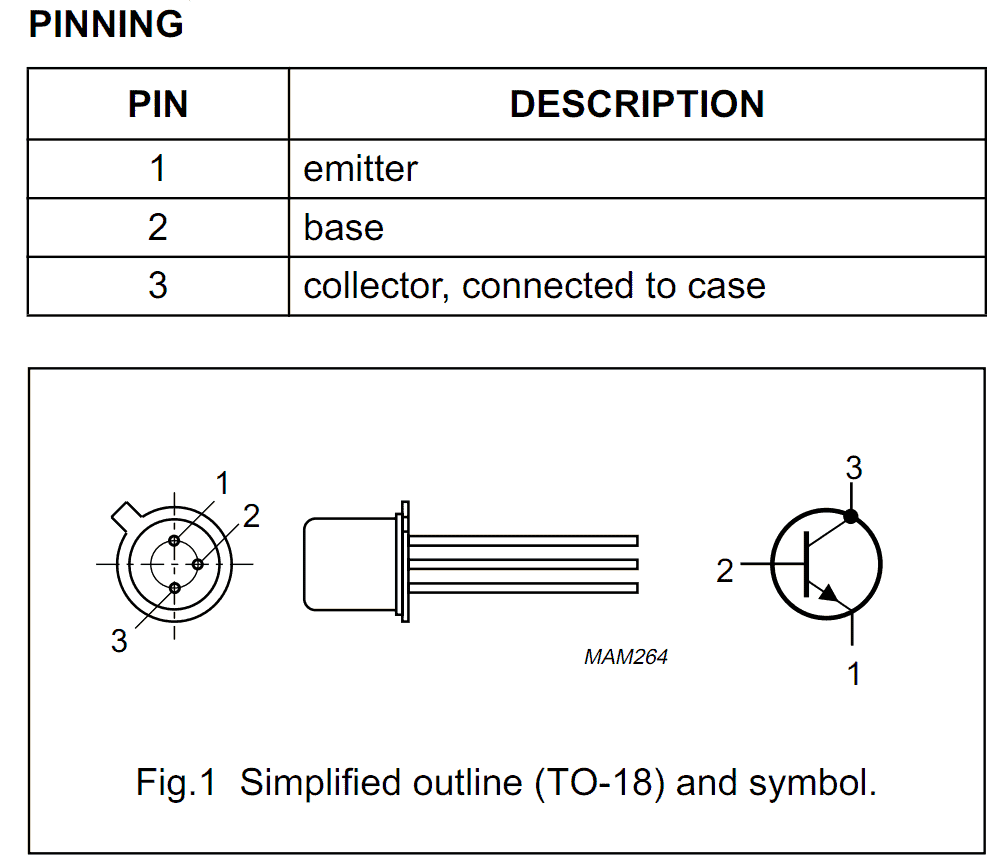

2N2222引脚详细信息

·当集电极电流约为150 mA时，2N2222的基极-发射极饱和电压在15 mA时通常为1.3伏。集电极电流超过500 mA时，基极最佳触发电压变为2.6伏。对于2N2222A，数字分别为1.2和2伏。

在任何相关应用的电子电路中实际配置设备：

这可以通过以下解释的步骤来实现:

标有发射器的针脚或支脚必须连接到供电轨的负极线。

需要切换的负载必须连接在晶体管的集电极和正电源之间，即负载的正引线通向正电源，而负载的另一引线连接到晶体管的集电极引线上。

• 基极通过限流电阻器连接到源电压或触发电压。
• 限流电阻的值可以用下面的公式来计算这篇文章。
• 晶体管2N2907是2N2222的互补对，规格与上述相同，但作为PNP型，相关极性正好相反。

完成2N2222数据表
