接近检测器IC CS209A Pinouts -数据表解释

文章详细介绍了集成电路CS209A的主要规格和引脚功能以及该芯片的其他技术方面。

介绍

CS209A器件是专门为金属检测电路应用程序。该集成电路基本上有一个内置的振荡器级，两个电流调节器级，一个低电平反馈电路，以及一些其他相关级，如峰值检测/解调级，一个比较级和两个互补输出块。

IC CS209A是如何设计工作的

一个外部LC槽电路在应用集成电路金属探测器配置。外部连接的LC电路与内置的振荡器电路结合，以可控的方式在电路中启动所需的振荡。

振荡的振幅很大程度上取决于连接LC罐网络的Q因子。

当LC网络响应低Q电平时，可调低电平反馈电路使驱动能够维持振荡。

峰值解调器级检测振荡器包的下降部分，并将解调波形作为输入信息提供给比较器级。

比较器通过比较从解调器级接收到的信息和内部参考电平来启动和设置互补输出。

集成电路的主要特点包括以下几点:

1. 单独的振荡器电流调整阶段，
2. -瞬态阻塞,
3. 可调低电平反馈，
4. 增强的温度补偿,
5. 最小电流消耗= 6 mA @ 12V DC，
6. 输出电流衰减特性= 20mA @ 4v DC, 100ma @ 24v DC。
7. 芯片的绝对最大额定值如下:
8. 电源电压不要超过24v DC。
9. 最大允许功耗为200mw，
10. 存储芯片的最高温度限制不应超过-55和+165摄氏度。
11. 结温必须保持在-40度和+150度。
12. 静电放电不应越过2千伏的电势，除非槽销出。
13. 当焊接芯片时，最大接触时间10秒是允许的@ 260摄氏度为每一个单独的引脚的IC。

集成电路的电气特性

1. 在一组给定的测试中观察到的IC CS209A的一些重要电特性可以通过以下几点来理解:
2. 4伏时IC所消耗的电源电流为3.5至6 mA, 12伏时为6至12 mA, 24伏时为11至20 mA。
3. 对于槽电路，电流消耗记录为-300到-100 uA @ 20伏。
4. 解调器充电电流在-30到-10 uA之间，电压为20伏。
5. 输出泄漏电流为0.01到10 uA @最大电压24。

引脚分配功能

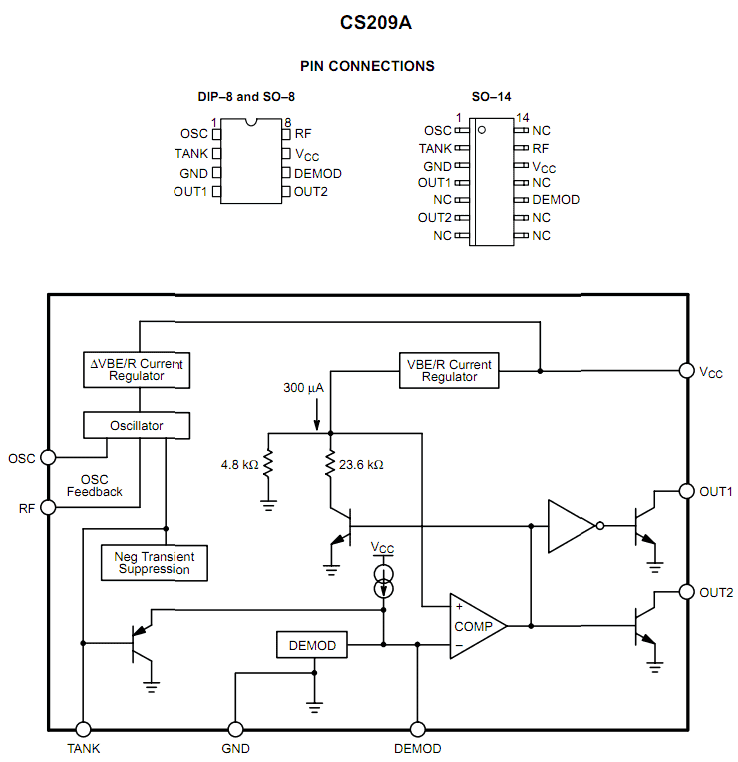

集成电路的引脚可以用以下描述来理解:

1. 引脚1表示为OSC，当在该引脚和射频之间连接反馈电阻时，配置芯片的检测范围。
2. 引脚2被指定为坦克引脚，并负责连接平行坦克网络。
3. 引脚#3是集成电路的接地输入。
4. 引脚4和引脚5是IC的互补输出，分别记为OUT1和OUT2。
5. OUT1显示一个开路的集电极输出响应“LOW”，即当一个金属存在被感知。
6. OUT2在上述条件下显示了相反的响应。
7. 引脚#6(用于DIP-8和SO-8)和引脚#10 (SO-14)表示为DEMOD，是输出到比较器的输入引脚，负责控制互补输出对。
8. 引脚7(用于DIP-8和SO-8)和引脚12 (SO-14)是电源电压输入。
9. 引脚#8(对于DIP-8和SO-8)和引脚#13 (SO-14)，被分配为RF与连接在OSC和RF之间的可调反馈电阻相关联。
10. 其余引脚均为NC(未连接)。
