MOV或金属氧化物压敏电阻器是设计用于控制电气和电子电路中的电源开关浪涌的装置。为特定电子电路选择MOV可能需要一些考虑和计算，让我们在这里学习程序。
什么是电影
金属氧化物压敏电阻器或简单的压敏电阻器是非线性的电涌抑制器设备用于抑制突然、高异常电压瞬变或浪涌，尤其是在电源接通或雷电情况下。
它们主要用于敏感的电子电路中，以防止此类灾难性事件的发生。
MOVs基本上是非极性、电压依赖的器件，这意味着这些器件将对电压条件的变化作出反应。
因此mov被指定为触发ON当超过其连接的额定电压值时。
这个额定电压在MOV可能被额定的火灾和短暂的瞬态对地称为其钳位电压规范。
例如，如果假设一个MOV的钳位电压额定值是350V，那么当电压越过它超过这个限制时，它将打开。
当MOV开关接通或被高压浪涌触发时，它会使其端子上的电压尖峰短路，防止它进入连接在另一侧的脆弱电子设备。
这个动作保护电子电路不受这种偶然的电压冲击和瞬态尖峰。
由于上述反应是突然的，因此MOVs被描述为非线性器件，这意味着当超过规定的参数时，这些器件的特性不是逐渐变化的，而是突然变化的。
a的最佳特征MOV是指其吸收高电流的能力内容伴随着电压浪涌。根据MOV规格，MOV的电流吸收能力可能在1安培到2500安培之间

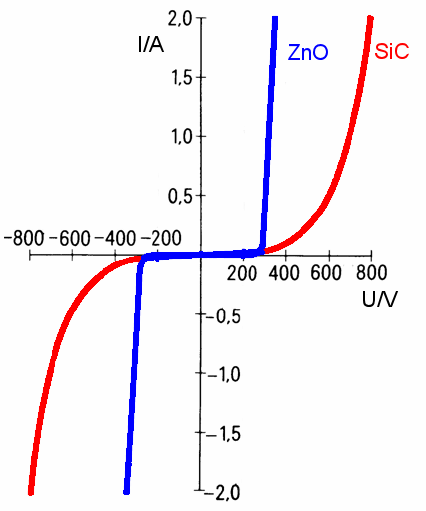

典型氧化锌MOV的电流-电压特性波形
然而，MOV当前处理特性的持续时间可能仅为几微秒，这意味着在这种严重的情况下，MOV的激活不能超过几微秒，否则会造成设备的永久烧毁和损坏。

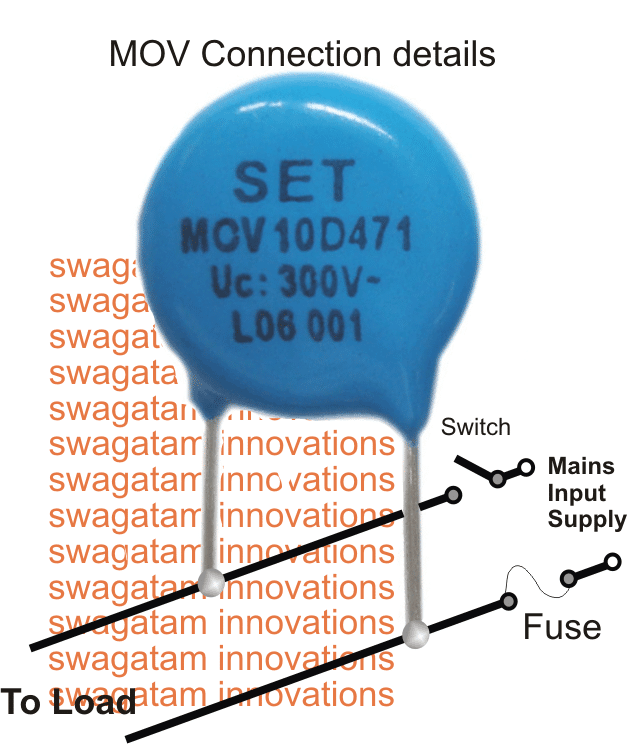

因此，建议将保险丝与电源线路串联，并与附加的MOV一起使用，以确保电子电路和MOV在可能的极端灾难性条件下的安全。
电气特性
通常ZnO压敏电阻器(MOV)的V/I特性可以用以下解释来理解:
压敏电阻器的电压和电流之间的关系可以用下面的公式粗略估计
V = c_iβ
地点:
V=电压
C=1 A时的变阻器电压
I=实际工作电流
β =角度曲线偏离水平方向的切线
实际的例子
当:
C = 230 V在1 A
β = 0.035 (ZnO)
I=10-3 A或102 A
V=C x Iβ
所以电流为10－３A: V = 230 x (10－３)0.035=180 V和
电流是102.A: V = 230 x (102.)0.035=270伏
来源:https://www.vishay.com/docs/29079/varintro.pdf
如何选择MOV
为期望的应用程序选择一个MOV实际上很容易。
首先确定需要保护的电子电路的最大安全工作电压峰值，然后在这个电压极限附近施加规定的MOV。
例如，假设它是一个SMPS设备，从市电输入的最大能力为285V RMS，这意味着该设备将能够处理不超过285/0.707 = 403V的市电高峰
403V数字为我们提供了SMPS电路在任何情况下都必须避免的最大峰值市电处理能力，因此，额定电压约为400V的MOV可以安全地应用于该SMPS电路。
MOV的额定电流可以smp评级的两倍,这意味着如果smp功率是额定在24瓦在二级,那么基本可以计算为24/285 = 0.084安培,因此MOV电流可能是任何高于0.084 * 2 = 0.168安培或200 ma。
然而，一个200mA MOV可能很难获得，因此一个标准的1安培设备可以用于服务的目的，以最大的效率。
在下一篇文章中，我们将进一步讨论如何选择MOVs，并通过图表和表格详细学习。
谢谢你的文章和建议，内容非常丰富，切中要害。
今天一个电源扩展条烧坏了，当我打开它时，我发现3个MOV中的一个和相邻的开关一起闪烁并烧坏了。
我想替换MOV，非常感谢您的建议。扩展使用的设备有平板电视，亚马逊firetick，笔记本充电器等。300伏或350伏的钳位电压是否足够，还是太低了?额定电流为1安培?
谢谢你！
非常感谢，很高兴你喜欢这个帖子。每个MOV都有一个时间限制，它可以容忍一定数量的最大电流，如果这个电流停留太长，即使是毫秒周期，MOVs会被烧毁。因此，为了确保MOV持续时间更长，您可能必须选择较高的额定电流MOV。
我想这个零件的经销商会更了解这个设备目前的评级。
是的，钳位电压可以在350v左右
或者，你可以选择工业类型的MOVs，以获得更强大的性能
//www.addme-blog.com/high-power-industrial-surge-suppressor/
嗨Swagatam,
有趣的文章和很好的解释。但我仍然无法为我的电路板选择正确的替代MOV变阻器（它是船上的制冷机airco装置）。变阻器因港口电源插座的电压尖峰（可能超过260V）而熔断。我可以在绿色压敏电阻上读到一些数字和字母：430NR和Sp，比如73或76或78，它的直径约为15mm，厚度约为5.5mm。airco装置在35安培时自动熔断。港口提供230V电压，但我可以看到，大多数情况下，电压约为240-250V，有时为250-260伏。我正在寻找更换变阻器Bourns MOV-14D431K，但我不确定是否有正确的。或VDRUS14X175BSE变阻器，MOV，275V，圆盘14MM VISHAY？？你能帮我吗？谢谢，杰伦
谢谢Jeroen，根据下面文章提供的图表，压敏电阻VDRS14T275xyE似乎是一个不错的选择。额定连续电压为275 V，最大钳位电压为430。电流被指定为50安培，但我不确定这个电流的持续时间应该是多少。
https://www.vishay.com/docs/29081/vdrs.pdf
我找不到所谓的下一篇文章讨论如何选择MOV，并通过图表详细了解MOV。你能提到你正在谈论的是哪篇文章吗？
您可以参考以下数据表查看MOV图表，如果可能的话，我会尽快发布文章：
//www.addme-blog.com/wp-content/uploads/2021/04/MOV-chart_compressed.pdf
你好,
我们正在寻找一个MOV来保护我们的24伏直流ckt，请您就此向我们提供建议。
谢谢
阿杰
你好，你可以在交流侧连接MOV，正好穿过电路的相位/中性入口点。MOV额定电压可达330V
你好，斯瓦加坦，
我有这个大的5HP电机1PH, 240VAC，由一个压力开关(它是一个空气压缩机)供电。开关触点不见了，更换要花一大笔钱。所以我决定清理压力开关接点用它来触发一个100安培的固态继电器。我知道这种类型的负载是相当感性的，因此我必须保护我的SSR从电压尖峰时，它将关闭。我认为MOV将是理想的设备。电机接收244VAC (345Vpeak)，我的SSR额定380VAC (537Vpeak)。那么，应该使用什么电压来确定正确的MOV规格呢?我不知道该用哪种电压。我知道SSR上的最大允许电压是537V。MOV额定电压是345V还是537V ? Thanks for your advice.
您好，弗雷德，SSR已经有内部缓冲器，用于极端保护电机反向电磁干扰，但是为了额外保护，您可以在输入电源侧添加一个345V，如果可能，并联使用其中两个。
你好先生,
我要把dewalt dcb115 110v充电器转换成220v..现在我确定要改变电容的值从200v 220uF到400v 150uF。我也会添加两个陶瓷类型的电阻，5W 0.33欧姆…考虑添加一个MOV，但我不知道确切的额数买…请帮助。我不确定它会对我的电路有帮助。我也不确定我是否需要更换其他组件，除了我上面提到的3个。谢谢你的帮助。
嗨，马克，如果有更多的电容器，你可能需要适当地更换额定电压更高的电容器。
对于MOV，您可以使用400V MOV
谢谢您的回复，先生。
你好，斯瓦加坦，
这篇文章很好。谢谢。
你能帮我解释一下对于任何给定的MOV如何计算尖峰的数量吗?例如，如果我们选择14mm MOV, 320V交流，需要2.5KV浪涌。如何定义，MOV可以处理多少2.5KV的浪涌?
谢谢你Rishi，我在任何地方都找不到这个信息，所以根据我的说法，只要持续的时间非常短，并且在设备的可容忍范围内，打击的次数都没有关系。只有当峰值持续时间超过可容忍的限制时，设备才会开始恶化。
这里有一篇文章有一些很好的相关信息
https://ieeexplore.ieee.org/document/7800668

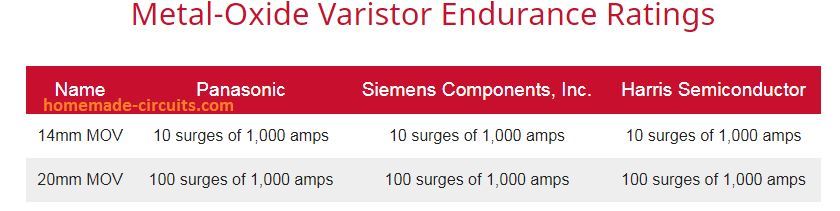

下面的图片显示了一些著名的制造商建议的标准MOV的大约耐力能力
亲爱的Swagatam,
我已经在你的网站上跟踪你很长时间了。
我想说，这是一种极好的资源。
我有一些设计要求/问题需要您的帮助。你能让我知道是否有任何方式与你联系吗?
比如在Quora/Facebook/Email上——有什么事吗？
谢谢你！
谢谢亲爱的名字，我通常只通过评论在这个网站讨论，但评论必须张贴在相关文章。
非常感谢你。你使我的电子设备免于进一步损坏。
没问题!
非常感谢您的技术支持。我总是有电压波动，最终损坏我的电子设备。我该如何阻止这一切?
如果频繁发生，则您可能需要以下设计之一：
//www.addme-blog.com/highly-accurate-mains-high-and-low/
你可以在útil上发表你的观点。谢谢穷compartir。
很高兴你喜欢，欧内斯托!!
我经常关注你的网站。你的大部分路线都很有趣。我也是电子工程师。我在“GRS电子”的名义下运行一个电子爱好辅导。如果你能告诉我你的手机号码，我会很有帮助的，先生。
问候,
GRS电子公司。
谢谢你，我非常感谢你的想法，但是通过电话互动是不可能的，如果你有任何问题，你可以通过这里的评论问!
谢谢你先生，我肯定会继续在你的网站学习尽可能多。如你所说，如果我们有电路相关的问题;你很乐意帮忙!所以我确实遭受过电压和尖峰电压烧毁我们的发电机和接触器线圈的控制模块。我们的输入电压是一相/三相，220伏/380伏。所以你有一个简单的ckt来调节这个。提前10问。
谢谢你泽阿曼，如果你的接触器正在燃烧，这意味着它没有充分额定。您必须根据发电机的开关ON浪涌电流规格升级接触器额定值。关于模块的问题，我只有在了解了模块的所有电气细节后才能提出建议
你好，先生。谢谢你的好文章和帮助。
不客气！！
先生，如何起诉。这么好的工作要花很多时间。再次感谢你所有的帖子。
这是我的荣幸，Marian，是的，这确实需要大量的努力和多年的辛苦工作来做到这一点，我感谢你的想法!!
谢谢您的回复。交流发电机中的mov和b是否有一个具体的值。我将使用什么价值。频繁的开关时间在10毫安左右，电机或交流发电机不会损坏吗
您可以使用略高于交流发电机峰值的值，例如，如果交流发电机的交流峰值为330V，您可以选择额定电压为360V的MOV
将mov输入到交流发电机的输出中去，这是合乎逻辑的吗?如果交流发电机频繁开关。也在输入的3相电机，如果也经常开关和关闭。或者我可以把什么保护电压regg和电池从不想要的电压尖峰和速度控制器，如果经常开关和关闭这个电机。你的网站对我们很有帮助。给你更多的知识和健康
谢谢你，拉尔夫，我很高兴你发现我的网站很有用。
是的，毫无疑问，MOV可以证明在交流发电机的输出是有用的，就像它在公共电器的市电输入。
此外，您可以将高值和低值电容器组合在电压调节器的输入和输出提供额外的保护，以防止开关尖峰…
你的网站是上帝的礼物，它有很多有用的信息，非常简单的解释和更多:
谢谢查尔斯，我很高兴你喜欢我的网站…继续努力吧!
谢谢你，先生，我肯定会继续在你的网站上尽可能多地学习，先生，我可以知道你属于哪个国家吗
不客气，查尔斯，我来自印度…
先生，非常感谢您的回复，我很高兴听到我们在印度，您的英语非常好，先生，您能指导我在哪里为您的CKT制造或获得pcb，谢谢。
谢谢Charles，很抱歉我不能帮你做PCB，我认为你应该在你当地的市场询问一下，看看是否有人参与这个工作....
亲爱的Swagatam,
一个非常有用的网站，用简单的方法学习很多东西。
斯尼瓦桑巴什亚姆
谢谢你亲爱的Srinivasan，我很高兴你喜欢我的网站!!如有任何疑问或疑问，请随时提出。
亲爱的Swagatham，非常感谢你的回复……
欢迎你，阿尼尔!
亲爱的斯瓦加坦

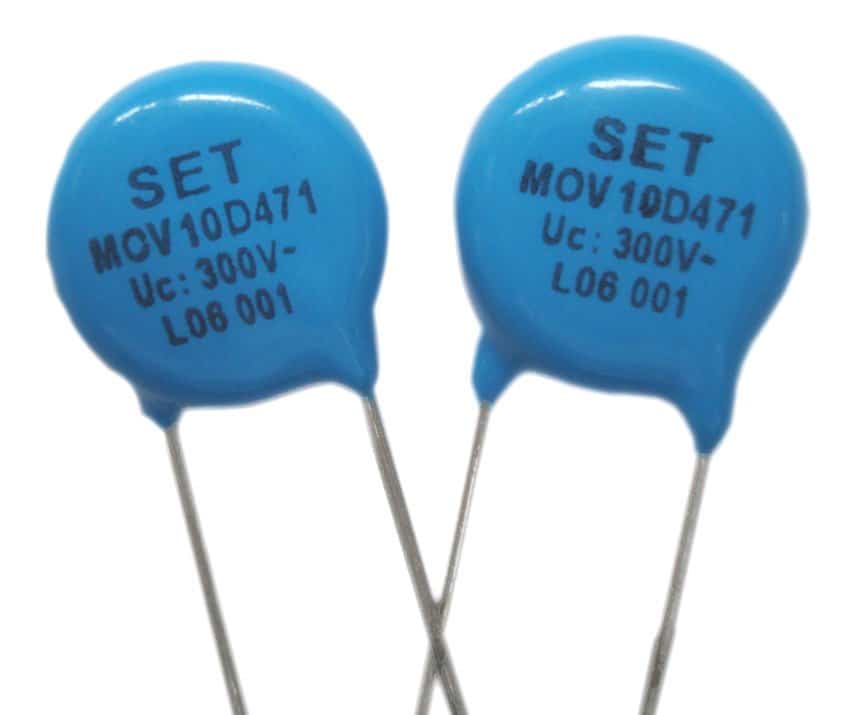

钳位电压可以从阀体上的印刷来理解。(例如:300v在上面的图像)。
