如何制作电话放大电路

本文介绍的简单的电话铃铃声放大电路，避免了通话时拿起话筒的不便。当谈话需要让很多人或一群人听得见时，这个电路也特别有用。

介绍

当谈话需要公开进行时，只需打开放大器电路，就可以放大正在进行的谈话，使其声音清晰响亮。

所提出的电路设计最令人印象深刻的特点是，它不需要直接或物理地与电话线集成，而是完全无线地完成所有工作。

对电话信号的感知是由拾取线圈完成的，拾取线圈可以放置在离电话机或电话线非常近的地方。

电话拾音器线圈是由大约2000至3000匝的36 SWG超级漆包线绕在塑料/纸有直径2英寸的former。

由于这个线圈成为唯一的传感剂，应该非常小心和集中。

它是如何工作的

当靠近电话线时，电话线上的信号通过相互传导的原理传输到线圈上，通过电话麦克风通话产生的音频脉冲被线圈拾取并送至主电路进行放大。

放大器单元主要由构成电路核心的IC ca3020组成。它只需要一些其他的无源组件为集成电路成为完全运作的高效率音频放大器。

线圈的感应输入不超过300毫伏，但足以让IC CA3020通过连接的扬声器将输入处理成放大版本。

如何设置电路

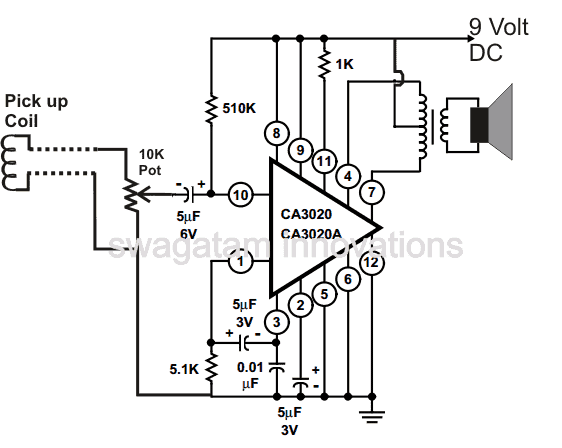

在完成如图所示的电路组装后，将拾取线圈线穿过放大器的输入端与地通过所示的锅连接。为此要使用屏蔽线，否则许多不必要的杂散输入可能会进入放大器。在这里，壶起到了灵敏度控制或音量控制的作用。

现在接通电路的电源。

然后轻轻地将拾音器线圈放置在固定电话接收器的听筒的电线附近。

现在当你举起听筒，从电话拨号音应该听到响亮和清晰的扩音器。

通过另一台电话进行通话时，通话过程中的所有音频都将被电话放大电路提取并转换为可听信号。

你可以使用电池来操作电路，也可以使用简单的稳压电源。您也可以使用交流直流适配器也为这个电路供电。

使用LF351

电话扩音器允许多人收听电话。这里详细介绍的单位，像其他传统单位的这一性质，不需要直接耦合到电话。另一方面，这种独特的拾取线圈包括一个内置的橡胶吸帽，可以方便地连接到电话底座。这产生了一个相当微弱的信号，从磁场发出的感应元件在手机，但它可以提供良好的结果，如果提供一个低噪声，高增益放大器。

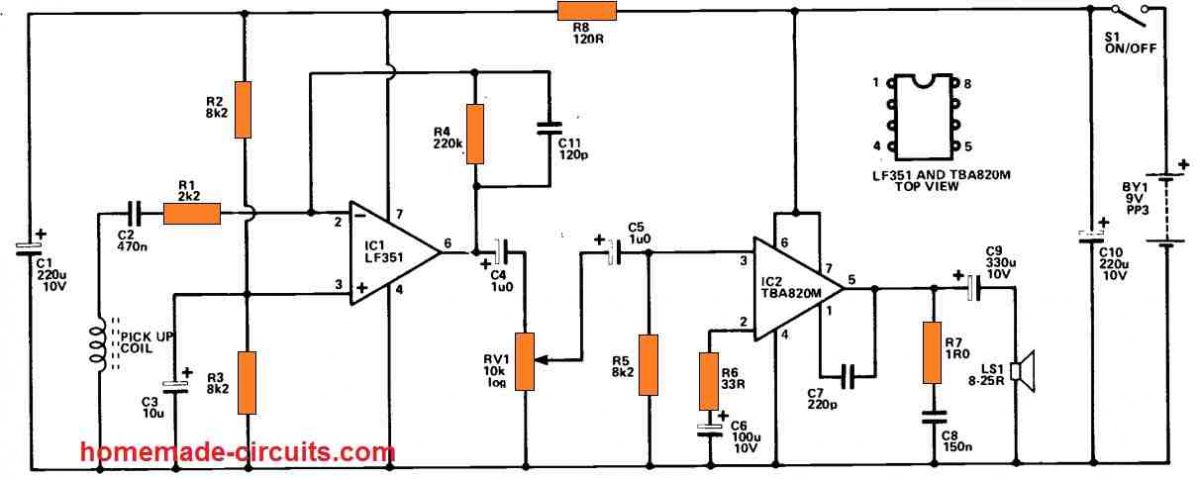

在与电话建立直接连接的情况下，利用更简单的电路是可行的。然而，这将使设置复杂化，这可能是非法的创建一个直接连接到电话在任何情况下。该单元的前置放大器级基于IC1, IC1是一个低噪声运放，带有FET输入级。这是利用在通常的反相音频放大器配置，和负反馈电路，R1, 4，调整电压增益到大约40dB。(100次)。

C11在较高的频率下稍微降低增益以提高信噪比。C4将前置放大器输出连接到音量控制，RV1, C5将信号连接到功率放大器。输出级采用TBA820M，一个B类放大器，输出功率约100毫瓦均方根。

该设备的闭环电压增益由R6值控制，R6值约为25dB。(180倍)。这提供了所需的非常大的整体增益结合前置放大器的增益。C7, R7和C8是维持稳定所必需的。该设备的静态电流规格约为5mA，尽管它可以达到50mA或更高的高容量水平。通过一点点的试验和错误，拾取线圈在电话基座(不是真正的手机)上的最佳位置可能被确定。
