它可能是迄今为止最小的12V LED闪光灯，能够使用单个晶体管、电阻器和电容器无限地打开/关闭LED。
你能想象只用一个晶体管和两个其他无源部件就能制造出一个漂亮的LED闪光灯或闪光灯吗？这正是我们在这篇文章中学到的！这可能是世界上最简单和最小的LED闪光灯，你可以得到！
工作原理
大约在八年前（2006年），当我试图尽可能地缩小规模时，偶然发现了这种现象摩托车侧指示闪光灯，并对这种现象感到惊讶。
然而，后来我意识到，Dick Cappels先生在日本研究人员Reona Esaki先生（又名Leo）调查BJTs的负阻力理论时已经发现了这种现象。Reona Esaki在相关领域和隧道二极管方面的论文工作最终为他赢得了1972年的诺贝尔奖。
这看起来太好了，不可能是真的，但是下面的图表将简单地证明，创建一个工作环境确实是可能的LED闪光灯电路仅使用一个通用晶体管作为主要部件。
然后我不知道这是由于晶体管的负电阻特性造成的。
该电路实际上利用晶体管中的负电阻系数来产生闪烁效应。
我将很快就此撰写一篇全面的文章，我们将看到如何以多种不同的方式修改这个概念。
拟用单管LED闪光器电路的零件清单
- R1=2K7，
- R2=100欧姆，
- T1=BC 547，
- C1=100 uF至470 uF
- LED=任何类型、任何颜色
可通过改变R1或C1的值或同时改变两者来改变闪烁率。但电源电压不得低于9V，否则电路可能无法正常工作。

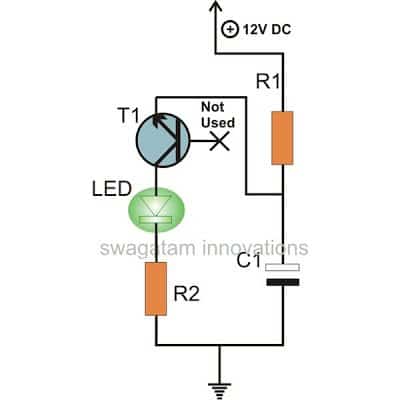

电路图

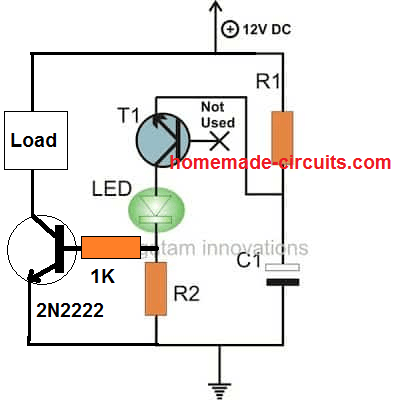

连接外部晶体管以获得更高的负载
视频剪辑：

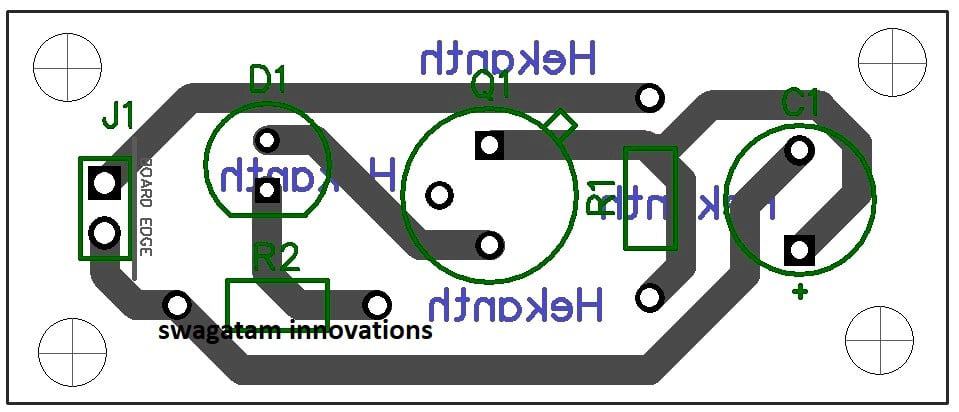

印刷电路板设计
该电路是否可以修改为在1.5V或3V币形电池上运行？如果没有，为什么，如果是，如何？
不幸的是，上述电路不能在低于9V的电压下运行。晶体管需要至少9V左右的电压才能使用指定的配置导通
谢谢斯瓦加塔姆的来信。它和我推荐的应用程序一样便宜。我正在寻找一种电路，当夜幕降临时点亮10瓦（或更多）的led灯，当夜幕降临时关闭。很容易找到这种电路，但是那些使用继电器来打开和关闭负载的电路，但是我需要的是一个在衰减模式下工作的电路，以上升的方式增加电荷以在晚上点亮，并像早晨一样减少电荷，从而产生像逐渐点亮和调暗灯这样的效果。
你能给我提些建议吗？
谢谢。
格莱纳。

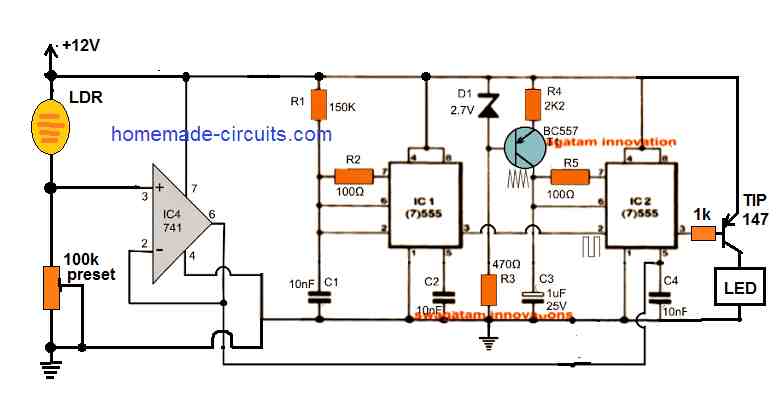

感谢Gleiner，您可以尝试以下概念来实现指定的灯的缓慢衰减动作，以响应黎明和黄昏。
如果我想在3V上运行这个选通效应？是相同的电路还是我必须更改电阻电容器的规格
不，此电路在3V电源下不工作，它也需要至少9V的电压才能正常工作。
只是要向人们指出，如果你不能得到晶体管提到，更常见的2N3904（包括在许多初学者套件）将做得很好。
我需要一个5v的led闪光灯电路，使用USB电缆供电。
亲爱的，我正在寻找一个简单的延时电路，使用该闪光器进行12伏继电器操作，一旦继电器打开，LED应稳定发光。非常感谢。
将继电器电源的正极电压连接到晶体管的集电极或LED的阳极
亲爱的先生，我是用bc 548完成的，工作很好。让mw知道如何以这种方式将高功率led（如3wattx3系列）连接到闪光灯，或使用12V继电器代替led？
亲爱的Aju，请参见第二张图，您可以用LED更换负载，确保用LED添加适当的限制电阻，并用TIP122更换2N2222
亲爱的先生：，
我用了一个mosfet 80to3gp，并放了高负载。它工作得很好。我怀疑我应该在栅极两端使用什么电阻？
对于MOSFeT，可能不需要栅极电阻，因此您可以用短链路安全地更换1K。
亲爱的先生：，
如何在高负载连接中获得正输出？（在2n 2222的收集点）
您可以将TIP147连接到2N2222的采集器
有没有办法增加led点亮的时间，从而减少其未点亮的时间？干杯
抱歉，在这种设计中可能无法更改占空比
你好，斯瓦加坦，
一些电路，我正试图制作一个像这样的闪烁led电路，但需要它在与水接触时激活，我是否简化了在电路中添加一个晶体管以使基极在接触时闭合，如果是的话，在电路中的什么位置以及如何将焦耳窃贼合并到电路中。如果您有这样的示意图，将不胜感激。

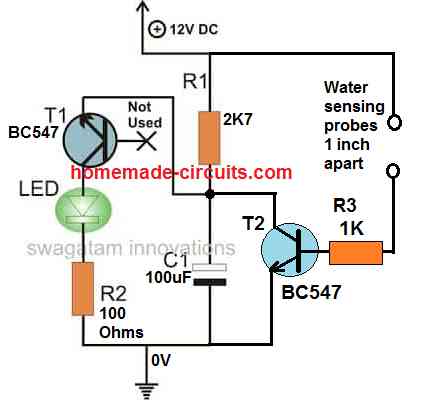

谢谢jonathan，您可以按以下方式修改设计
有关焦耳窃贼电路，请参阅以下文章：
//www.addme-blog.com/1-watt-led-driver-using-joule-thief/
非常感谢，这对电子和编程来说是非常新的，这将有很大帮助，它的最小工作电压是多少。
不客气，最低工作电压为9 V。
好的，先生
谢谢你提供的信息。
你好，斯瓦加塔姆，这里是很棒的线路回购。
两件事：-
1） 我需要一个和乔纳森一样的电路，但效果正好相反。当水中“无接触”即“无信号”时，我需要闪烁的LED。也就是说，当水箱是空的时，我需要打开警报[蜂鸣器和LED都闪烁]，但当水箱中有水时，电路应该不会发出任何噪音！。作为这个领域的新手，我似乎无法做出任何改变来扭转这个电路中的信号效应。我是否可以使用T1的“未使用”基脚？我想如果T1基极有任何信号/脉冲，那么LED将完全关闭，但它没有，为什么不呢？我该怎么做？
2） 如果我需要让蜂鸣器持续发出“嘟嘟”、“嘟嘟”、“嘟嘟”声，并与LED平行/替代，直到T1基座上有信号，我想蜂鸣器可以与电路中的LED平行？
你能给我指一个解决问题的方向吗？我真的很感激任何帮助。
谢谢你N Syed，

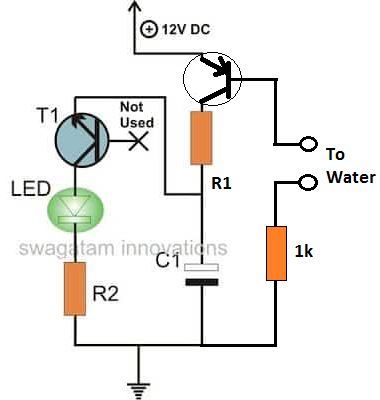

您可能可以尝试以下设计：
为了获得更好的响应，请在T2的基极和发射极之间再连接一个1K电阻器。
是的，您是对的，您可以将压电蜂鸣器与LED并联，以获得所需的蜂鸣声。
它不起作用。在没有基极电流的情况下，电流如何从集电极流向发射极？
是否有一个电路模拟器，我可以用来重现相同的结果？我用过很多，但都不管用。
你好伟大的小电路！它能用24V直流电源工作吗？如果没有，必须进行哪些更改？谢谢！
您好，谢谢，我不确定它是否能在24V下工作，但您可以试试。电路可能需要的唯一改变是电阻器，它可以增加到更高的值，如4k7
只有当我接触到bc547晶体管的基极时，电路才会断开。否则它就不起作用了。为什么？
可能是晶体管不好，或者可能是连接故障……请仔细重新检查。
如何在没有LED二极管和电阻器R2的情况下仅直接连接2n2222。2n2222外壳为to-92或to-18？
您可以尝试用直接链接替换LED！
你是说这变化吗？https://drive.google.com/open?id=1hWoMbVoXlW7XV_cBq9DYQzzY7w3ybYl8你没告诉我2n2222的案子是TO-92还是TO-18？
是的，这是正确的，包装没有任何区别！
谢谢，先生。
嗨，先生，
1） 在上述电路中，可以调整闪烁时间（如“开”1秒，“关”1秒）。
如何连接起开关作用的晶体管而不是led（晶体管开关将“开”1秒，“关”1秒）
2） 电路图如下面的链接所示
https://drive.google.com/file/d/10bVfTV6iDspl3Ma76lMcr33gFKMPpgy8/view?usp=sharing
如何调整闪烁时间（如“开”1秒，“关”1秒）。
如何连接起开关作用的晶体管而不是led（晶体管开关将“开”1秒，“关”1秒）
非常感谢。
阿卡什，
我已经在上面的帖子中更新了所需的图表，你可以查看它！
先生
如何调整其闪烁时间？（如“开”1秒，“关”1秒）
非常感谢。
通过对R1或C1使用不同的值。但它可能不太准确
先生，您能告诉我r1和c1在“关闭”1秒和“打开”500秒或1秒时的值吗。
谢谢您的友好回复和耐心。。
嗨，阿卡什，我没有计算这些值的公式，最好的方法是通过一些尝试和错误。对C1尝试470uF，看看是否会产生1秒的开/关
非常感谢，先生。。
太棒了，你让我开心了
我有一个带LED的开关，它额外连接到负号。打开时LED闪烁的可能性有多大？我必须在负极上的LED指示灯亮起后连接这个电路。
如果是12C直流电，那么你可以试试这个电路
//www.addme-blog.com/how-to-make-single-transistor-led/
哈如果我没有看到视频，我不会相信它。
在模拟器中不工作。
http://www.falstad.com/circuit/circuitjs.html?cct=10+0+++0+0+0+0+0+0+++++++++++++++++++++++++0++0+++++0++0++0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+0+272+656+256+0209+656+256+656+464+0+0.00033299999999996+0.857105061770789+1o+4+64+0+4099+0.625+0.00009765625+0+2+4+3
这正是我从不依赖或使用模拟器软件的原因，它们无法与人脑匹敌。
考虑到像LTspice这样的模拟器可以很容易地模拟运算放大器和电源电路，它应该可以很容易地模拟您的电路，但尽管我尝试，我也无法让它模拟。
BC547 A、B或C？
LED：您最终使用了哪一种（击穿电压、正向电流、零件号…）
当仅写入BC547时，意味着可以使用任何BC547，因为电源电压仅为12V，在视频中可以看到LED为5mm 20mA类型。
模拟器可能很难进行模拟，因为电路的工作原理是非常规的。
嗨，斯瓦加坦，
我已经看到有可能通过断开电容器使LED停止闪烁。有可能通过电路盖侧的附加晶体管断开/重新连接电容器吗？我希望当第二个晶体管收到信号时，LED亮起，盖连接并开始闪烁。我已经实现了有继电器，但由于我的电路中有很多继电器，所以继电器的成本不是一个好的选择。
谢谢你的优秀网站！
谢谢各位，是的，这可能是可能的，但我建议您使用NPN配置上述电路的接地电源线，而不是修改C1部分，以便在触发NPN时激活电路。为此，您可以将NPN的集电极连接到电路的地线，将发射器连接到电源负极。
谢谢你的回复，先生。。我怎样才能做到这一点？先生，你能给我看一张BJT电路的电路图吗。。
再次感谢，先生。。
保罗，我会口头向你解释：
在上述电路中，取下LED并将R2直接连接到T1的集电极，但使R2=1K
现在拿一个TIP127 BJT，将它的基极直接连接到R2和T1集电极的上面连接点，将它的发射器连接到+12V线…并将集电极连接到灯泡…灯泡的另一端将连接到地线…我希望你能理解。
斯瓦加坦爵士，
我可以用这个电路代替我摩托车上的转向闪光灯吗？或者你有没有别的线路可以告诉我。。
作为12v led灯的12v信号闪光灯。
非常感谢你。。
保罗
保罗，
这可能是可能的，但您必须添加一个额外的BJT缓冲级来为灯供电。
嗨，我怎么能让这个电路像警车或救护车一样每秒闪烁两次呢？
如何测试晶体管发射极-基极-集电极
你好，斯瓦加坦先生，
你能指导我使用晶体管自动切换led应急灯吗？我已连接50个led，并计划使用6V/4.5 Ah电池。请用电路图解释。
您好，Mohan，您可以参考以下电路并进行相应操作，以获得所需的结果：
//www.addme-blog.com/2011/12/how-to-make-efficient-led-emergency.html
很好，兄弟，我对这件衣服很满意。你能帮我眨快点吗
谢谢兄弟，只需降低C1的值，使其闪烁更快
嗨，斯瓦加塔姆，你能写一篇全面的文章解释这是如何工作的吗？
嗨，西达斯，对不起，不，我不能完成它，因为缺乏时间和其他更复杂的任务…你可以谷歌“伊萨基单管闪光器电路”了解更多。
请尽快回复thnkx:-）
嘿，伙计，我已经在我的自行车上安装了12v3led灯带，我需要它们闪烁。我知道我可以使用这个电路，但我需要改变什么？调整速度和为12v led灯供电。。
Mukesh您不能使用上述电路，而是可以尝试以下任何设计：
//www.addme-blog.com/2012/01/how-to-make-any-light-strobe-light.html
嗨，你能告诉我在没有连接基极的情况下晶体管是如何被激活的吗？
在电路中，电容器由R1充电，直到电压变得足够大，使发射极-基极结发生雪崩，从而点亮LED，并对电容器放电以触发新的循环……这基本上是由于BJT的负电阻特性而发生的
你好
谢谢你的及时回复。
您是否可以使用RC的任何其他阶段或任何其他方式修改此规格LED闪光灯电路的电路，输入：9V-16V，接通时间：0.5s+/-10%，周期：1s+/-10%，需要反向极性保护。使用一个稳定的多振动器是成本效益为我的项目，需要一个简单的电路。希望你的回应。
提前谢谢
需要对这些结果进行调整和实际验证……没有公式。
你能在技术展望中告诉我，为什么我们不能使用这个电路？？
上述电路不是以传统方式配置的，因此可能在间隔设置精度方面存在限制……不过，您可以尝试一下。
我想设计一个LED闪光器电路，输入电压：9V-16V，接通时间：0.5s+/-10%，周期：1s+/-10%，反极性保护：需要，你能帮我做上述电路吗？它在这种情况下有效吗？
需要你的回应吗
非常感谢。
上述电路不适用，请搜索：
晶体管非稳态多谐振荡器电路…或555非稳态多谐振荡器电路
你好
这个电路能工作16v吗？
是的…
您好，我的名字是madhu，我想要flurocent管的电子可变功率扼流圈电路图。请发送到下面的邮件
电邮：马杜巴布。sv@gmail.com
对不起，目前我没有这条线路。
我试图用尽可能小的电路来模拟云对云的闪电。我发现这个项目只使用闪烁的LED和电池（蜡烛闪烁发弓）。我发现3mm的LED闪烁（3-3.4V，20mA，1Hz闪烁频率）
我可以用一个CR2032电池为其中2-3个（琥珀色和/或白色）供电吗？我能让它们以不同的速率闪烁吗…我认为这可能会耗尽电池太快，因为没有使用电阻，是吗？
您可以将一个22欧姆的电阻器与LEd串联，以降低电池电量消耗。
或者，你也可以使用焦耳窃贼电路，使电池经久耐用。
一个闪烁的LEd可以内置一个自动闪光频率变换器，因此它可以自行改变闪光频率。
我试图用尽可能小的电路来模拟云对云的闪电。我发现这个项目只使用闪烁的LED和电池…www.youtube.com/watch？v=Rj5tqhGypAE&feature=player\u embedded。我发现了3mm闪烁的led…lighthouseleds.com/led-component-lighting/animated-led-flash-blinking/3mm-led-flash-round-top.html
我可以用一个CR2032电池为其中2-3个（琥珀色和/或白色）供电吗？我能让它们以不同的速率闪烁吗…我认为这可能会耗尽电池太快，因为没有使用电阻，是吗？
计算闪光时间的公式是什么？
t=-log（（V-Vc）/V）R*C
要在特定时间计算Vc，可将公式修改为：
Vc=V-（V*exp（-t/（R*C）））
你可以试试这个：
//www.addme-blog.com/2011/12/make-yourself-simple-led-flasher-at.html
恭喜！
我使用了所有显示的组件，但第一次它不工作。现在它工作了，因为我更换了晶体管，直到led开始闪烁
