听到这个消息！是的，实际上是可能的，您只需要一个继电器和少数二极管来制造最简单的一个继电器自动电池充电器电路。
怎么运行的
这个想法在尝试为我的客户设计最简单的电池充电器电路时袭击了我。
这个概念很简单;在串联二极管的帮助下将所需的电源电压丢弃到继电器线圈所需的电源电压，通过将所需的电源电压降低到最佳电池充电阈值电压的操作或触发电压。可以从以下几点理解
采取普通继电器，通过小心地施加其线圈施加变量电压来测量其触发电压。现在假设特定继电器的触发电压约为9伏，并且还假设您希望将其电压提高到14伏，这可能是您的电压12volt battery’s charging threshold voltage.
我们知道，1N4007二极管在其上下降约0.6伏，因此如果我们在与继电器线圈串联增加足够数量的二极管，希望将其跳闸或触发电压拉到约14伏。

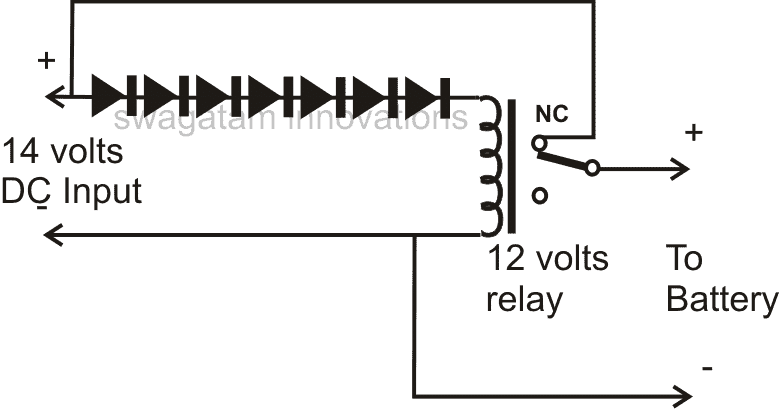

That means, 14 – 9 = 5, we’ll require 5/0.5 = 10 diodes in series to achieve this rise in the triggering voltage of the relay.That’s pretty simple and interesting isn’t it?The rest may be done with the help of the shown diagram…..your simplest single relay automatic battery charger is ready.
12V输入不会为12V电池充电
请分享自动切断电路，以便，我可以用移动充电器向移动电池充电。
您可以尝试在本文中发布的第二个电路：
https://www.homemade-circulay.com/2012/07/make-6v-4ah-automatic-battery-charger.html.
我接受你的想法并制作了这个电路：IM75.Gulfup.com/3SLO5.png
嗨，我接受你的想法并制作这个电路......
im75.gulfup.com/3slo5.png.
实际上，我在承认齐纳的想法时错了，它不起作用
必须完全按照上述文章中的图表所建议进行。1N4007或1N4148与继电器线圈串联是唯一正确的做法方式。
实际上，我错了承认齐纳的想法，它不起作用。
必须完全按照上述文章中的图表所建议进行。1N4007或1N4148与继电器线圈串联是唯一正确的做法方式。
先生，谢谢你在这个简单的电路上分享你的想法。
如果我需要这种相同的简单电路，则需要哪些组件来充电48伏电池由4 x 12充电。电池啊并不重要。
期待你的快速反应
再次谢谢
抱歉，不建议使用48V电池的电路，因为48V操作需要太多二极管...... .More Over设计不太准确。
是继电器开始打开和关闭。我已经做了这个电路。这是由于断开连接。它为了克服这一点，将14V DC连接到电池正端子，而不是通过中继的NC。
嗨，朋友这是可以锻炼良好的充电SLA电池吗？
是的，它将工作......
请共用12V 35Ah电池的自动充电切断电路。
我可以使用12V 2a tranfo。
您可以这些电路：
https://www.homemade-circuars.com/high-current-10-to-20-amp-automatic/
https://www.homemade-circules.com/opamp-low-high-battery-charger/
你好，
正是我所寻找的（我总是在考虑与Z-二极管的方式）。
但我相信有一个小错误吗？
你写：
“14 - 9 = 5，我们需要5 / 0.5 = 10二极管”
0.5表示二极管的电压降，但在N4001的示例中，它将是0.6右？
这会将计算改为8个二极管？
谢谢，
马克斯
感谢您的反馈和建议！
如何在笔记本电脑充电器插头和砖之间修复继电器，并使用手机控制继电器
我想要一些带有LED的简单5伏继电器项目
我还购买了这个项目的PCB板
您可以使用本网站的所有12V继电器项目，并通过用5 V继电器更换12V继电器并用5 V供应更换12V电源，将其转换为5V继电器项目。
