如何使用CS209A芯片制作简单的金属探测器

所提出的金属探测器电路的工作原理相当基本，但非常有趣。检测功能是通过感知与电路相关联的LC网络在特定接近水平上的金属存在时的Q电平下降而触发的。

介绍

基本上是内置振荡器IC CS209通过包含一个并联谐振LC调谐网络，以及与oscc和RF引脚连接的反馈电阻，实现了功能。

只要驱动源频率等于LC电路网络的谐振频率，调谐谐振网络的阻抗可以预期在最大水平。

当检测到靠近电感传感器的金属物体存在时，LC网络的电压幅值随着金属与电感的距离逐渐减小。

由于上述因素，当芯片振荡帧下降到一定阈值水平时，触发互补输出的位置，使其状态发生变化。

具体操作技术可理解如下:

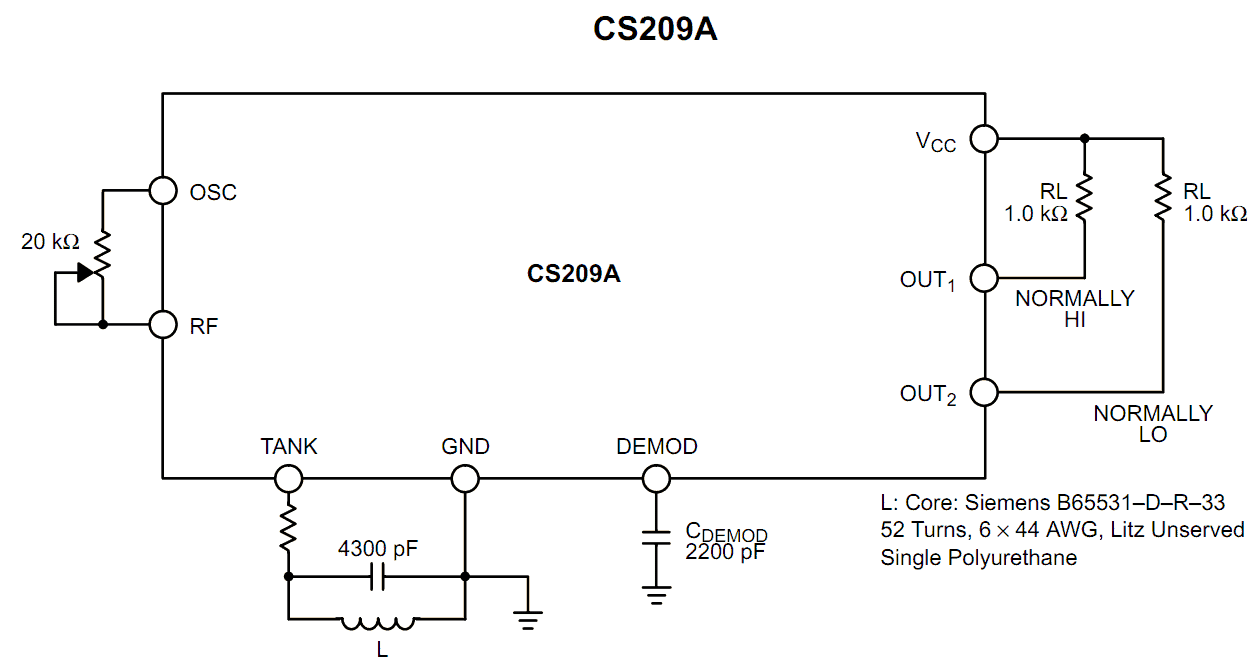

如图所示，一旦在电感输入处检测到金属物体，连接到DEMOD的电容就会通过内置的30ua电流源充电。

然而，在检测过程中，上述电流偏离电容器与产生的负偏置在LC网络上成比例。

因此，随着LC网络中产生的每一个负循环，来自电容的电荷被移到DEMOD上。

带纹波的直流电压在DEMOD的电容器上，然后直接参考一个内部固定的1.44电压水平。

当程序迫使内部比较器跳闸时，它将引入23.6 K欧姆的晶体管与给定的4K8电阻并联。

由此产生的参考电平相当于大约1.2伏特，这在电路中引入了某种类型的迟滞，并成为防止错误或虚假触发的理想选择。

通过连接OSC和RF的反馈壶，用于设置电路的检测范围。

增加锅的电阻，当然增加了检测范围，随后增加了输出的跳闸点。

然而，检测和跳点也可能取决于LC配置和LC网络的Q。

如何设置金属探测器电路

建议的金属探测器电路可按下列步骤初步建立:

将金属物体放置在离电感器相对较大的距离上，假设LC的Q处于最大灵敏度，且距离在电感器Q因子提供的允许范围内。

用这个设置调整锅，使输出只是移动状态，表明金属物体的检测。

重复调整过程，逐渐增加距离，直到电路的合适的最大灵敏度得到优化。

手动拆卸或更换金属应使电路输出恢复原状，确认电路工作完美。

虽然电路能够检测0.3英寸范围内的金属，但可以通过增加电感的Q适当地增加范围。

Q因子与电路的灵敏度和检测程度成正比。

使用普通元件的金属探测器

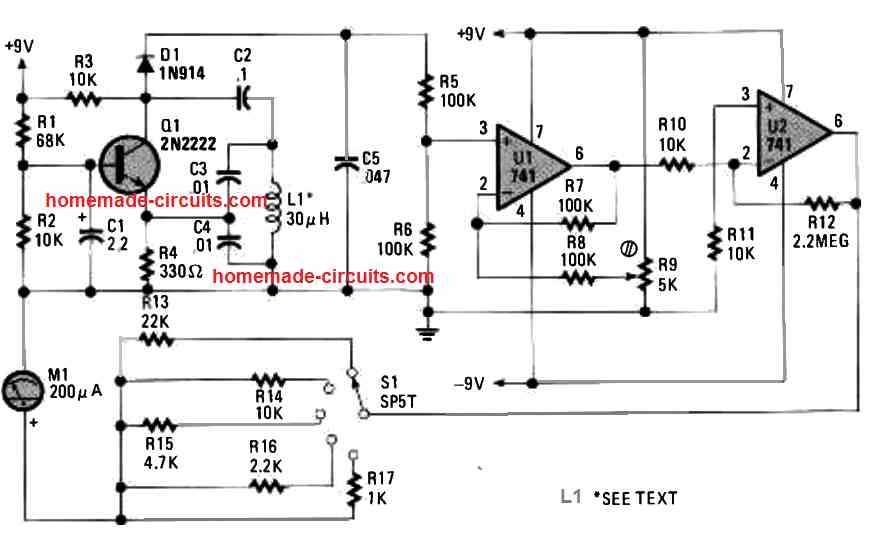

这种金属探测器简单地使用了所有常见的组件，如下所示。它使用了2N2222晶体管和一对741集成电路。

甚至探测器线圈是简单的，它可以!你只需要绕8圈22 SWG超级漆包线在一个9英寸直径前。

缠绕完成后，用捆扎或强力胶将线圈固定，轻轻拉下并从前者上取下。晶体管Q1的工作原理类似于Colpitts振荡器的主要部件。二极管D1将Colpitts振荡器的频率整流到一定的可变直流。

运放U1的工作原理类似于差动放大器，使变化的DC为零，U2是用来提高信号超过200µa米。使用简单的金属探测器电路，微调电位器，直到仪表M1到达表盘的中等刻度。

一旦金属物体，如黄金、牙齿填充物等接近线圈的视场，频率波振幅的微小变化就会触发仪表读数的变化。开关S1的工作原理类似于衰减或灵敏度选择开关。
