本文讨论了如何制作一个简单的激光通信电路，通过激光束发送和接收数据。

激光自从发明以来一直是一种福音。激光应用广泛，从蓝光驱动器到大功率割炬。激光技术也有许多分类。

在这里，我们使用它们进行通信，并在接收器处接收音频信号。

激光技术应用于卫星通信系统、光纤通信系统等。激光通信的原理是在发射端应用一系列脉冲，在接收端对脉冲进行解码。这篇文章解释了如何在你的爱好实验室制作一个。

设计：

该装置由两部分组成，一个发射机和一个接收机。发射器将音频信号转换为与输入有关的脉动光。

接收器是一个放大器，与太阳能电池配对作为光电探测器。由于脉冲光输入到接收器，穿过太阳能电池的电压随音频输入而变化。

但是我们看不到脉冲光，我们只看到激光束的静态照明。这个微弱的信号被放大器接收到。

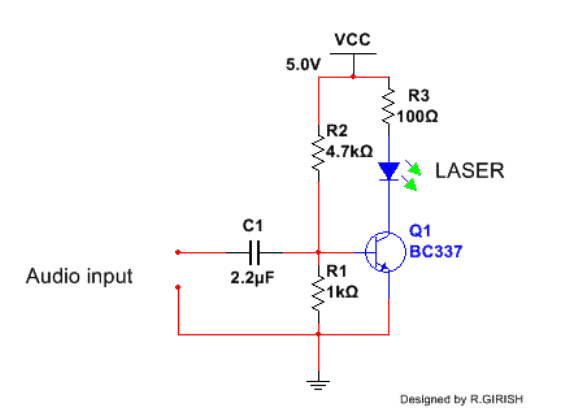

接收器由带激光模块的单管放大器组成。C1是直流电流阻断电容器，R1和R2为晶体管提供必要的偏置。

R3为限流电阻器；您可以调整该电阻器的值，以获得适当的电流量和激光器的亮度。

如果您从网上、零售店或任何地方购买激光模块，请查看激光模块的数据表或规格。如果违反这些规范，可能会损坏激光模块。请根据规格调整R3和输入电压。

不要使用DVD刻录机或任何3B级激光模块。它们发射的高功率激光束会损坏你的太阳能电池，对你的眼睛和皮肤不安全。

您可以使用玩具激光或激光笔，有3按钮细胞。这些激光器在固定用品商店很常见。

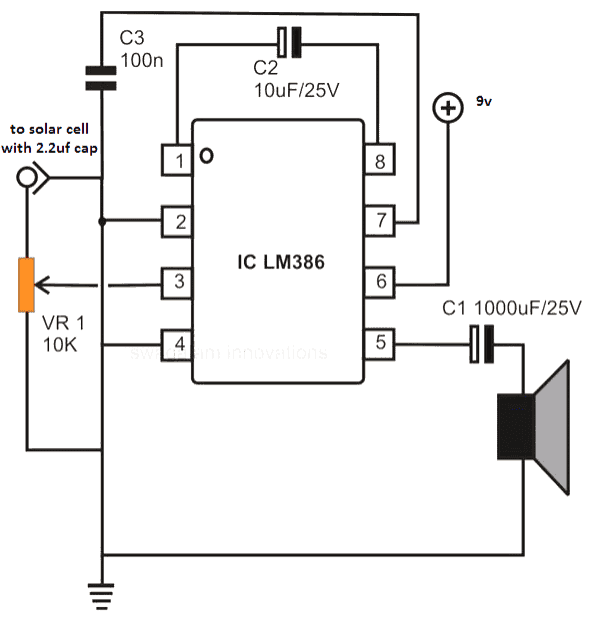

你可以使用任何放在你房子周围的具有良好灵敏度的放大器。不强制使用此处所示的相同放大器。音频源可能来自您的智能手机、MP3播放器、iPod等。

为了测试这个简单的激光通讯器电路，去一个电灯关闭的房间，如果你不关，你会听到放大器上的嗡嗡声。接通发射器和接收器的电源，将音频信号输入发射器并将激光束定向到太阳能电池，您将在扬声器处听到清晰的声音。

您可以使用有源高通滤波器滤除接收机的嗡嗡声。该电路能够传输100米左右的传输信号，具体取决于激光束的功率。
