2简单的频率计数器电路

一些非常简单的频率计数器电路如下所示，可以很容易地由任何电子爱好者为预期的目的建造。电路图是kapital先生通过Fiverr.com的一个订单提供的，他让我解释它的功能。

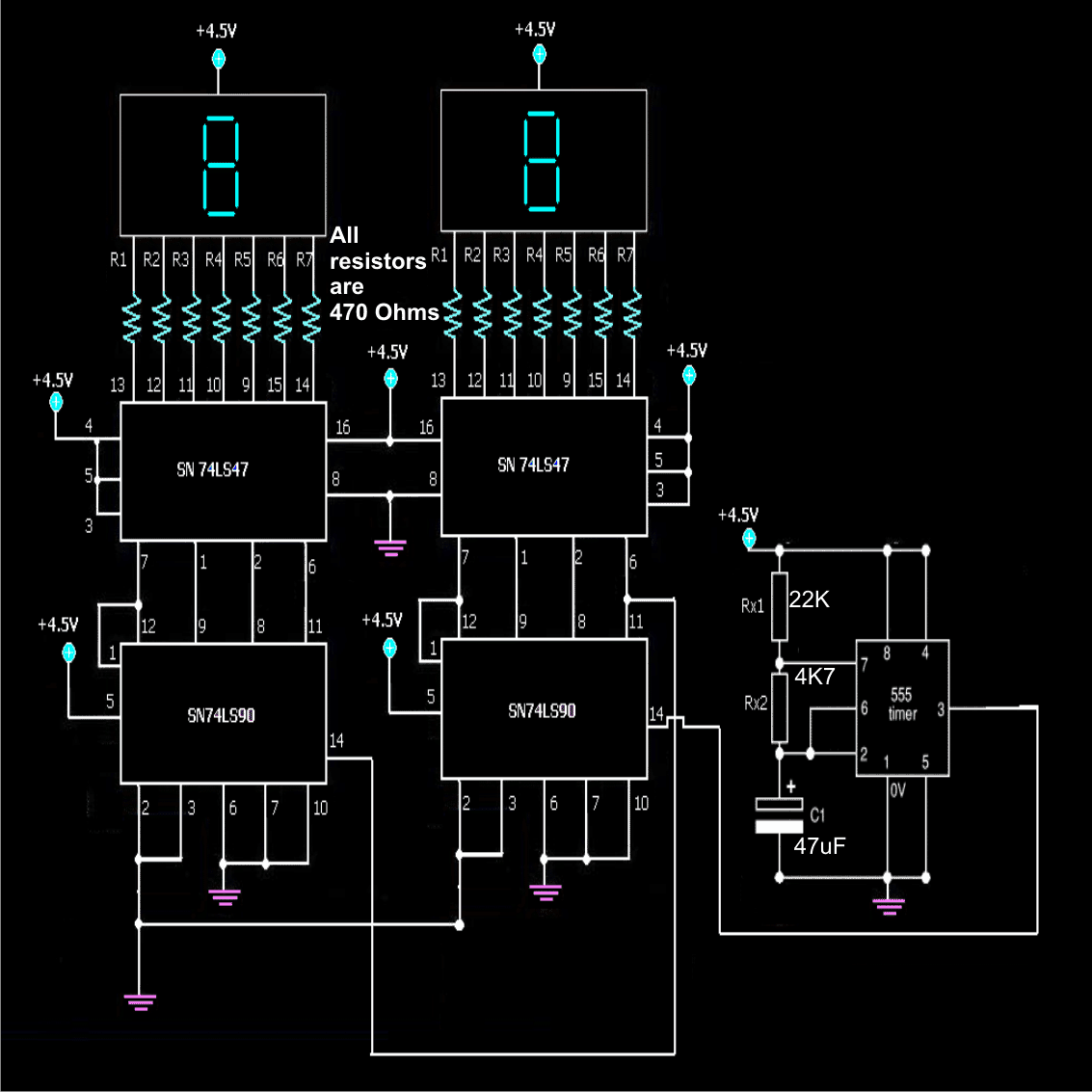

1)使用IC 74LS47的频率计数器

第一条电路可以理解为以下几点:

1.IC 555配置在一个稳定的多谐振荡器模式(AMV)。

2.AMV是一种配置，其中IC555在其引脚号码3产生交替的高和低脉冲。

3.这些脉冲仅仅是以一定的速率连续产生正电压;例如，一分钟内出现20个正负交变电压峰值。电容器和电阻的值可以调整，以调整产生的脉冲率。

4.在电路中74ls90和74LS47被用来计数来自IC555的上述脉冲。

5.IC74LS90在其输入管脚14接受来自IC555的脉冲。

6.它的内部电路将这些脉冲转换成特殊编码(二进制)的形式，并通过其输出引脚12、9、8、11以一定的顺序馈送到解码器IC 74LS47。

7.解码器IC 74LS47在其输入引脚7、1、2、6处以同样的顺序接受上述代码。

8.IC74LS47现在对二进制信息进行解码，并照亮LED显示条，使其开始显示数字1到9，以响应IC555产生的脉冲，也就是说，来自IC555的第一个脉冲显示一个数字。右边显示1，下一个脉冲使它显示数字2，然后是3，以此类推，直到显示数字9。

9.在上述过程中，左边的显示器继续显示数字零。

10.然而，当右侧显示数字9时，下一个脉冲从右边IC74LS90的引脚11溢出，并可用于左边IC74LS90的引脚14，现在重复上述过程。

11.因此，现在左手边开始通过显示数字1到9继续计数，我们见证了正在进行的计数与显示模块一起显示数字11，直到数字99。

12.这是计数器设计所能显示的最大数字数。

13.为了使计数器成为三位数计数器或四位数计数器，可以简单地在给定的图中连接两个模块时，将上述阶段添加在相同的引脚出线顺序中。

14.在第一个模块的引脚14处的输入可以被需要监视或需要计数的任何类型的脉冲所取代。

连接到电源正极和负极的集成电路的引脚是各自的集成电路的电源输入引脚，需要精确的5伏电压才能工作。

每个显示器上的电阻R1到R7连接，以限制电流到显示led，以保持恒定的照明，也保护显示led免受损坏。

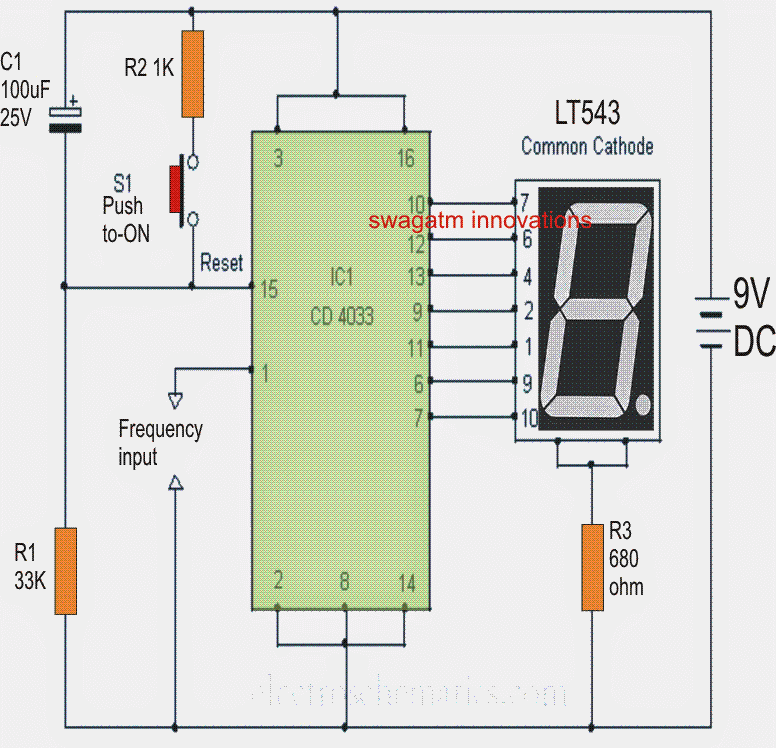

2)使用单IC 4033的频率计数器电路

下面显示的下一个电路可以用来测量或计数频率或Hz。该集成电路制作非常简单，只用一个IC 4033和一个普通的阴极显示器作为主要成分。

介绍

如果需要测量两位数或三位数量级的高频率，则可以简单地将模块的数量按所述串联起来。下面所示的简单频率计数器电路将有效地将其输入的任何脉冲转换为7段阴极块上的显示。该IC有一个内部的BCd到7段转换器，直接转换脉冲在其输入到可读的数字条在连接的显示块。

电路操作

一个IC 4033只能处理一个公共阴极显示块，因此所示电路能够显示从0到9的数字，以响应应用在其输入端的相关时钟。

集成电路可以很容易地在任何点复位。例如，假设在输入端安装了6个时钟，现在显示的读数是6，如果需要，只需按下显示的按钮，就可以将其还原为零。

引脚1是时钟或脉冲用于计数的输入。

为了使计数器能够数到两位、三位或四位等，只需将图中所示的相关模块数量进行整合，并将其输出连接如下:

将第一模块的引脚5连接到下一模块的时钟输入，将第二模块的引脚5连接到第三模块的时钟输入，以此类推。

使复位引脚共同，以便一个单一的按钮可以用于复位所有模块一次。
供应终端也需要做成公共轨道。

为了去耦，应该在电源轨道附近连接一个0.1uF的电容。

线路图
