这个极其简单的密码锁开关电路可以通过在给定的微开关键盘上输入隐藏的代码来锁定车辆的点火装置。
现在你可以使用这个简单的密码锁点火电路可能是为了保护你的车不被偷。或者，该电路可用于任何需要的应用安全或保护免受外部入侵和盗窃。
scr在设计中的使用
scr是众所周知的对我们所有人来说，我们非常熟悉这个重要的有源电子元件的许多显著特征。该装置的一个重要特点是它的闭锁能力时，与直流。
准确地说，当一个可控硅在阳极和阴极上的直流负载触发时，该设备开关ON，锁存并永久保持开关ON的位置，直到电源关闭。
对于新来者，设备SCR简要解释如下几点:
可控硅整流器，一个可控硅基本上由三个引线组成，最右边的引线是“栅极”，最中间的是阴极，最右边的引线是阳极。
阴极需要连接到地或电路的负极线。
阳极是通过负载连接到电源电压(直流或交流)的导线，负载是要被设备切换的。
栅极是用直流电源触发的触发输入，用于激励连接在设备阳极的负载。
栅极触发器瞬间开关可控硅，通过可控硅体将负载连接到供电端子上。
用交流作为负载的电源，只要栅极被直流触发，可控硅就保持开关状态。
然而，当一个直流用于激励负载，可控硅成为一个单镜头开关设备，因为它闭锁和保持负载开关，即使当门触发器被移除。
上述特性在目前的密码锁电路设计中得到了有效的利用，让我们通过下面的说明来了解该电路的工作原理:

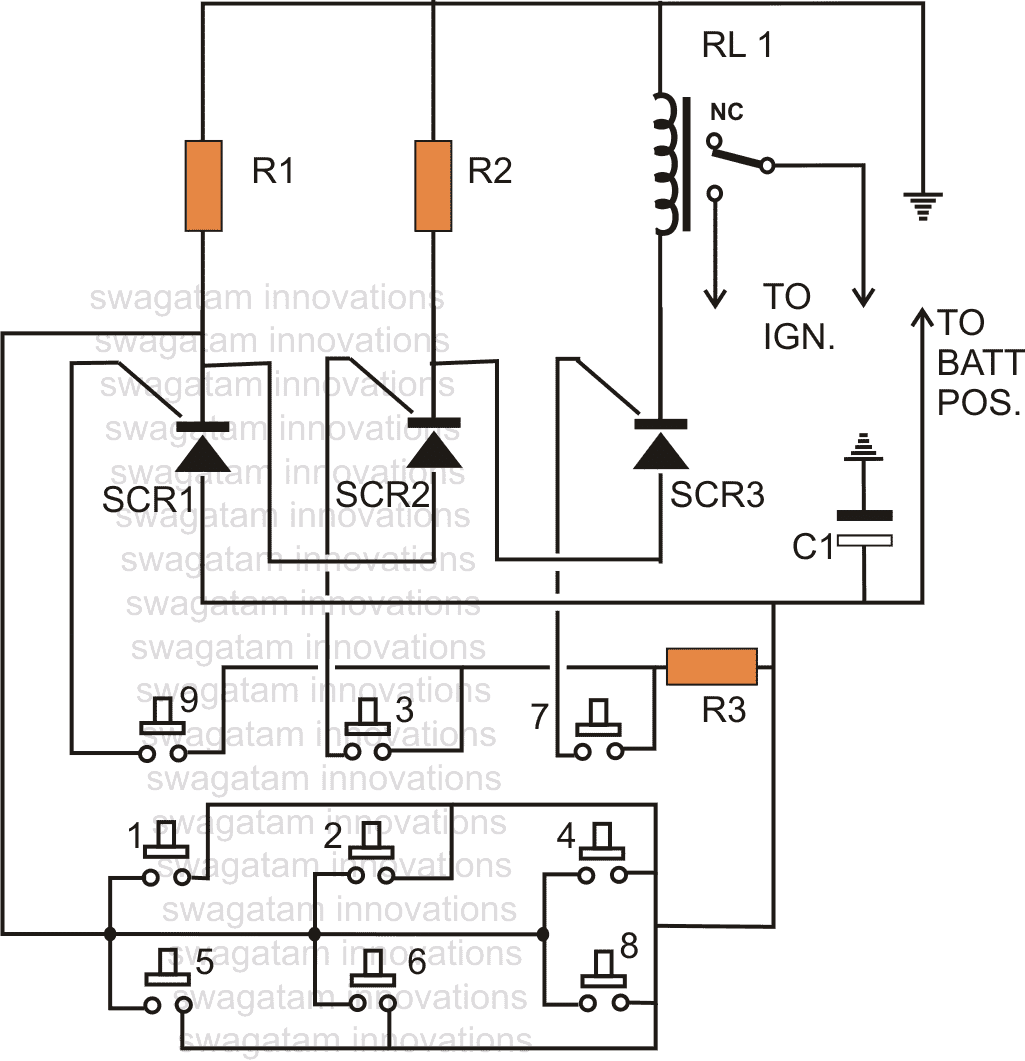

图中显示了一个简单的安排，三个可控硅连接在一个由十个微开关组成的阵列。
选择代码号
根据所选的代码，特定的开关按照如图所示的给定顺序与scr的门集成。
在这里，选择的代码是9,3,7和这些按钮连接到相关的可控硅门。
这些按钮的其他端子制成一个单一的公共端子，与电路的正电源相连接。
密码锁是如何工作的
当按下开关9时，触发第一可控硅的门;它通过R1进行锁存，R1作为SCR1的负载。这个可控硅也conecys阳极的可控硅2与负极，并把它放在一个待机状态。
按下按钮3触发SCR2的门，它立即锁定与负载R2，并通过sc1提供的路径。这个动作连接SCR3的阳极与负电源，并依次钳住SCR3到一个警报位置。
最后当按钮没有。7被按下，SCR3通过SCR2提供的路径锁定，并在过程中打开继电器，形成SCR3的负载。
继电器的触点可能与车辆的点火连接，因此车辆现在可以用点火钥匙启动。
以外的其他开关的选择的代码可能会操纵与积极的供给,所以当入侵者试运气通过随机按下代码,只有成功每次不小心打破一个可能的组合开关任何剩余的按钮。
零件清单
制作这个简单的密码锁开关所需的零件
- R1 r2 r3 = 1k，
- R3 = 470欧姆，
- C1 = 100 uf / 25 v,
- SCR1 2 3 = BT169,
- RL1 =继电器12伏，400欧姆，SPDT
- 键盘= 10号。微动开关银行
先生，我怎么才能增加代码的数量呢?你只用了三个开关，而我想用五个。请告诉我怎样做这件事。
隔离一个较低的交换机，并配置它与另一个SCR级(使scr3, R3)做的交换机编号。9、3、7
还有其他可控硅可以使用吗?BT169在我们地区没有。
您可以向您的零配件经销商询问可能提供的任何合适的等效部件。
爵士5 v。
R1 R2 R3的值是多少?
是上述价值的一半还是其他?
赛义德，只有继电器需要相应地改变，其余一切都可以保持原样。
先生。
当我输入代码，按住所有按钮，然后它工作，甚至当我按第一个和最后一个代码数字按钮，继电器打开，释放按钮后，继电器关闭。如何解决此问题?
Syed，不应该发生这种情况，可能是连接有问题，请仔细检查。
如果继电器不保持它意味着可控硅传导在某处断裂。
如果其中一个可控硅导通中断，所有可控硅导通将中断。
另一个问题可能是继电器电压，因为每个可控硅将下降0.7V在其方式的最终电压继电器将是12 - 2.1 = 9.9V，这可能是不够的12V继电器，特别是如果它的线圈电阻高
尝试一个9V继电器与12V电源。
亲爱的Swagatam,
我对你们的密码锁电路感兴趣。事实上，我试图使电路使用2n5064可兰经。然而，如果我试图按3开关不遵循正确的顺序，如我按3,7,9，它将不会触发继电器。然而，按9后，当我按7继电器触发器。意思当我按3、7、9然后7继电器触发. .我担心,因为如果有人可以按数量,我甚至多次使用作为一个代码不正确的顺序有一种倾向,继电器将触发,然后顺便问一下,什么是电路中电容器的使用和其他开关,因为当我试着按下开关这些开关是作为一个重置按钮/开关吗?
请帮助……
最好的方面,
埃里克
嗨，埃里克，感谢你的兴趣，但是你说的不会发生，除非你的关系有问题。
当你按9时，SCR1会被锁定，这很好。
但是随后按下7继电器不能触发，因为SCR2还没有锁存，要触发继电器SCR2和sc3一起必须被锁存。
该电路是万无一失的，只有当正确的顺序被应用时才会触发。
是的，另一个按钮是重置scr。
请仔细检查你的电路连接!
．...电容器是为了过滤可能的电压峰值，它不是关键的，可以忽略…
亲爱的Swagatam,
谢谢你的快速回复，电路确实很清楚，因为我知道可兰经是如何工作的，这就是为什么我感到困惑，什么是正确的电压和安培度的供电电路?
谢谢罗德里克,
电压不是临界的，就scr而言，它只是要匹配继电器线圈电压，如果继电器是12V额定，那么电源也应该是12V。
亲爱的Swagatam,
美好的一天…
我想问一下，是否可以用万用表来确定一个可控硅的端子?也就是说，在不知道大门在哪里的情况下，我们能用万用表定位主端子1和2吗?
谢谢你！
最好的方面,
埃里克
亲爱的罗德里克,
据我所知，门和MT2将在仪表中显示连续性，一旦这两个引脚被识别，第三引脚可以被认为是MT1，但我不确定门/MT1如何被单独跟踪，为此，你可以检查这些针脚的连续性，如果你发现读数极化，那么区分门/MT1可能变得更容易。
