这里描述了一种简单的自动卧室灯定时器电路，用于在固定的预定时间后关闭卧室灯。使用可靠的741集成电路使电路非常容易构建，而且非常精确。
介绍
这里介绍的卧室自动灯定时器的电路非常容易理解，使用很少的组件来操作。使用集成电路使电路比晶体管电路更精确。
在很多房子里，灯的开关有时会离床很远，人们通常会有在睡觉前读一本书的习惯。
在这种情况下，人们会希望他们有一种设备，可以根据需要定时，在一定的固定时间后自动关灯。
所提出的卧室灯定时器电路正是为了满足上述需求而设计的。该设备将根据设定的特定时间自动关闭连接的卧室灯和自身。
采用了一种标准RC定时配置，对目前的应用效果令人满意。
IC 741作为单稳态多谐振荡器构成电路的主要有源部分。
你们一定对这个集成电路太熟悉了，我们知道它基本上是一个运算放大器，在电子电路配置中有巨大的应用。
在一个标准应用中，IC 741可用于比较其反相和非反相输入之间的电压。在感应到一个输入端的触发阈值时，IC切换其输出条件并激活输出参数
如上文所述，它用作比较器，用于将电容器的充电电压与特定设定电平进行比较，然后切换输出。
电路操作

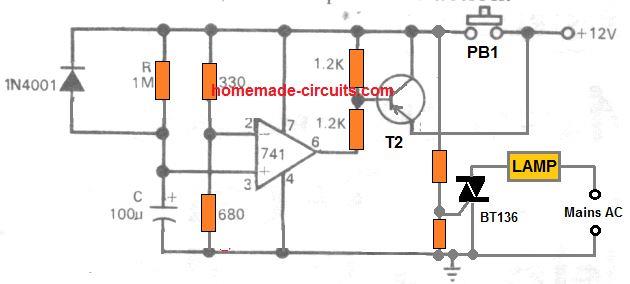

如图所示，逆变输入被设置为电源电压的2/3左右。这个电压水平实际上成为集成电路的参考源。
IC的非反相输入引脚连接到RC网络的连接端，电阻的另一端R(如果需要的话可变)连接到正电源，电容的负引脚C连接到电路的接地点。
给电路供电的方式相当有趣。在这里，晶体管T2和PB1连接得如此紧密，以致于按PB1时，T2锁存并保持电源电压以保持电路供电。
现在，最初引脚3的电压几乎是在地电位，因为C，然而，当C充电时，IC的这个引脚的电位开始上升。
根据R的值，在特定的时间长度后，C将自身充电至可能高于逆变输入设置的电源电压的2/3 rd的水平。
集成电路响应并立即切换其输出以产生逻辑高电压或正电压。
T1和输出端的可控硅失活，并断开连接到它的外部负载。IC输出的高逻辑也抑制了T2的导通，打破了整个系统的锁存开关。
如有必要，可通过按PB1重复或启动卧室灯定时器的计时顺序。
使用晶体管

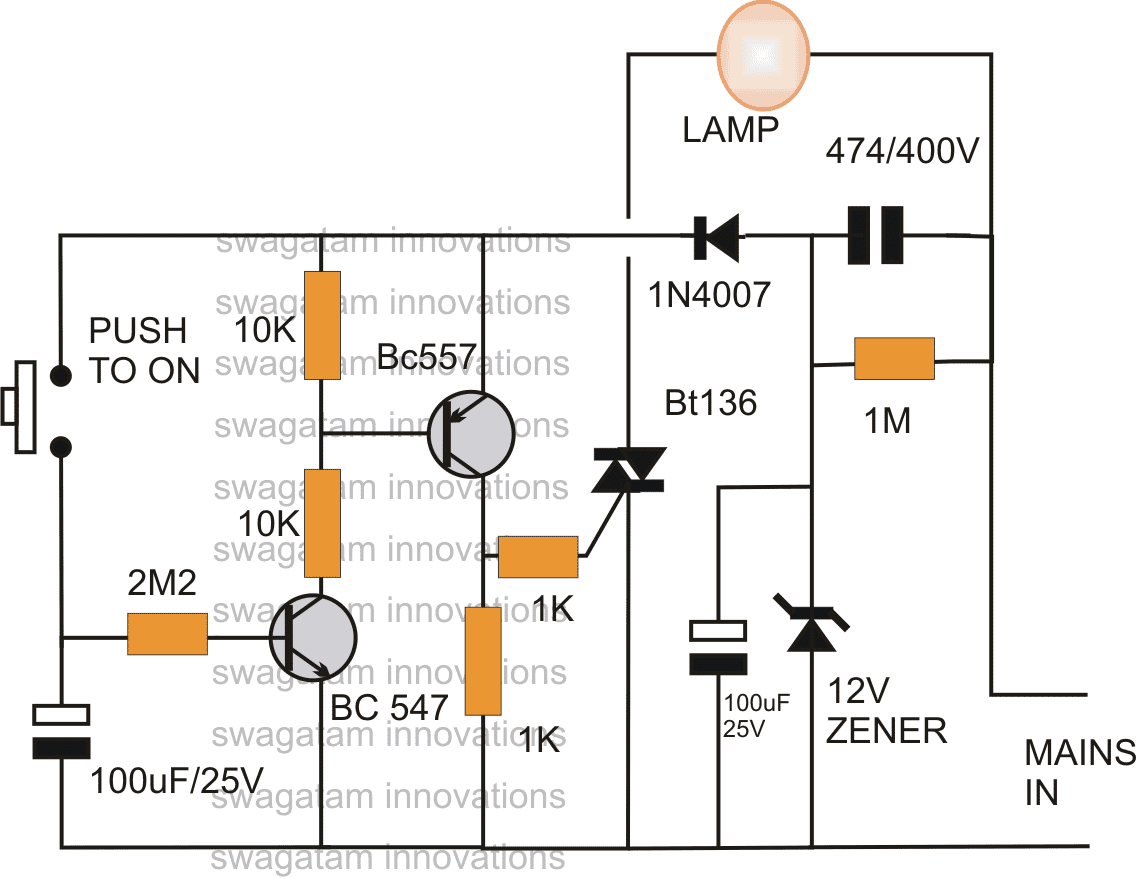

简单的卧室灯计时器也可以使用几个bjt来实现，如下图所示。
由于包含了一个无变压器的电源．
两个bject连接起来就像延迟关闭定时器阶段。
一旦按下按钮，100uf电容就充满电，晶体管就被激活，打开可控硅和卧室灯。
在释放按钮晶体管和可控硅和灯继续保持打开，由于存在存储在100 uF电容内的充电，保持bts基正偏。
然而，电容器现在也开始通过2M2电阻器和NPN发射极引脚放电。
当电容两端的电压降至NPN的保持水平以下时，晶体管就不能再保持“开”状态而被关闭，关闭可控硅灯。
灯的通电时间基本上是由100 uF的电容和2M2的电阻决定的。
警告:上述所有电路概念都不是与市电交流隔离的，因此在供电条件下接触元件可能是致命的。严格建议采取必要的预防措施。
一旦确定了最终设计的工作，请确保电路使用塑料外壳。
我已经跟踪你有一段时间了，但我找不到戴克或任何替代品
亲爱的Swagatam先生
我希望你身体健康。我想通知你的另一个问题在下面的链接。
请让您感兴趣的网站的访问者看到“使用晶体管和齐纳二极管的稳压电路”的内容。好像被锁上了。
//www.addme-blog.com/?s=1.5+volt+output+power+supply
致以最亲切的问候
纳西姆•
谢谢你亲爱的Nassim，这个链接对我来说很好，你可以在这里检查它:
使用晶体管和齐纳二极管的电压调节器电路
非常感谢你，亲爱的Swagatam
真正属于你的
nassime sabaa
亲爱的斯瓦加坦先生：
我想告诉你，当我使用Torproject的tor浏览器时，我看到了你上面提到的有趣的IC741电路板。
我很惊讶为什么谷歌chrome浏览器没有显示它。
请接受我的原谅。
上帝保佑你
再见
亲爱的纳斯米，谢谢你的关心。
是的，这确实很奇怪，而且很难理解这些不同的搜索引擎实际上是如何工作的，以判断网站的质量!
感谢您的反馈，请继续努力!
请接受我最诚挚的问候，先生
你好
这一页有什么问题吗?
我看不到在标题“简单卧室灯定时器电路使用IC 741″”下的电路。
取而代之的是一个2晶体管电路。
你的真挚的
你好，非常感谢你指出缺失的图表，似乎是误删了。
但是没有问题，我已经按照给出的解释添加了图表。它应该像最初的运放概念一样工作
Swagatam
你好，热烈欢迎你
我有一个关于OFF-ON开关的问题
我正在寻找一个简单的原理图(晶体管等)，使它可能与一个按钮
1)打开设备开关
2关闭设备
在相同的按钮，，，，bistable
我来自波兰
安德鲁
我钦佩你对人民的奉献和奉献
谢谢你安德鲁,
您可以尝试下一篇文章中介绍的其中一个概念
//www.addme-blog.com/build-these-simple-flip-flop-circuits/
你好,
请给我排风机的计时电路图，我关掉它几分钟后它就会自动关闭。
意思是我关掉它后，它还得再运行几分钟

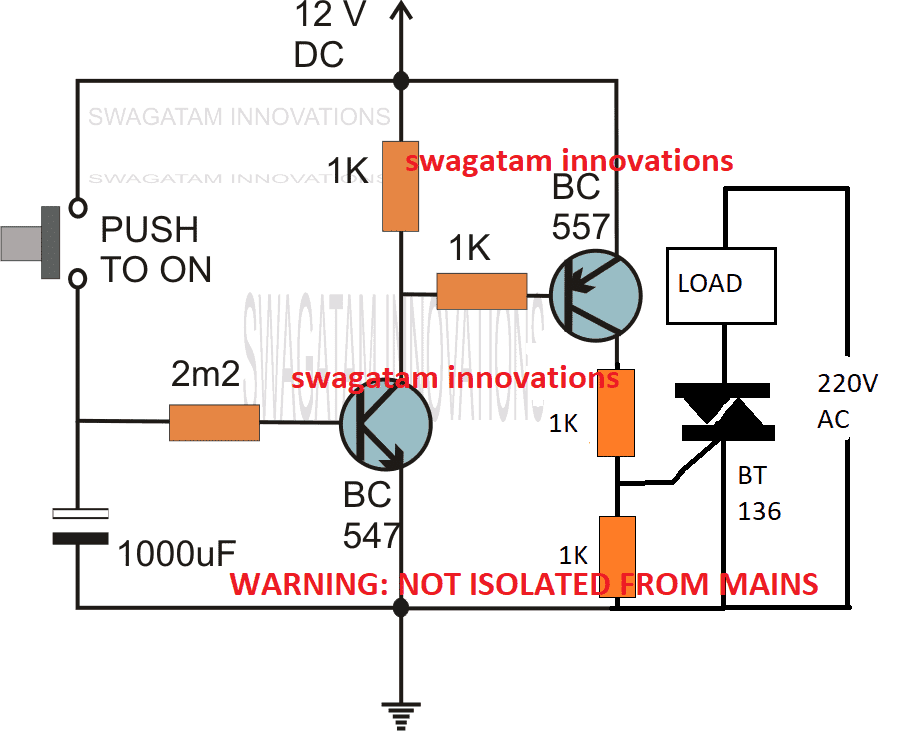

尝试以下电路：
