在这篇文章中，我们将尝试建立一个简单的12V LED灯电路，可以用于夜间旅行和郊游，如野餐，徒步旅行，或露营等。
介绍
到目前为止，我们已经在我的许多早期文章中全面讨论了白色led，并了解到这些灯在功耗方面的效率。

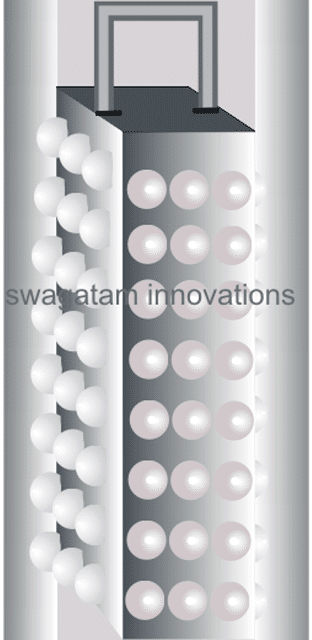

在这篇文章中，我们将学习一个非常简单的配置来制作一个LED灯或一个LED灯笼。
新的电子发烧友在分组配置许多led时，常常会对错综复杂的布线感到困惑。
在这里，我们将看到如何连接多达64个led来制作这个提议的单元。
它是如何工作的
电路图的细节可以从以下几点来理解:
白色led通常有大约3伏特的正向电压降。
当运行在上述电压水平时，该设备能够在最佳水平产生灯，规范也保持更好的预期寿命。
在上述电压水平下所需的最小电流约为20毫安，这也是一个最佳幅度，非常适合白光LED。
这意味着，用最直接的方式驱动一个白色LED，我们需要3 * 0.02 = 0.06瓦，这与它接收到的相对光照相比是微不足道的。
最好的是，只要上述电压和电流规格是观察到的，设备继续消耗0.06瓦，不管连接的led数量。
在目前的电路中，最大可用电压是12,12除以3 = 4，这意味着在这个电压下可以容纳4个led，但我们能够将功率限制在0.06瓦。
然而，上述计算将使电路相当脆弱的电压下降，如果电压下降甚至是一个单一伏特将使LED太暗或可能关闭他们，我们不希望发生这种情况。
因此，尽管效率可能会下降一点，我们选择的配置将使电路工作在更低的电压。在这个系列中，我们只包含两个led @ o.06瓦。
现在要做的就是把两个led灯并联成所需数量的串，直到所有的64个灯泡都包含在电路中。
然而，并联意味着电流倍增。因为我们有32个并行连接，所以总消耗将变成32 * 0.06 = 1.92瓦特，仍然相当合理。

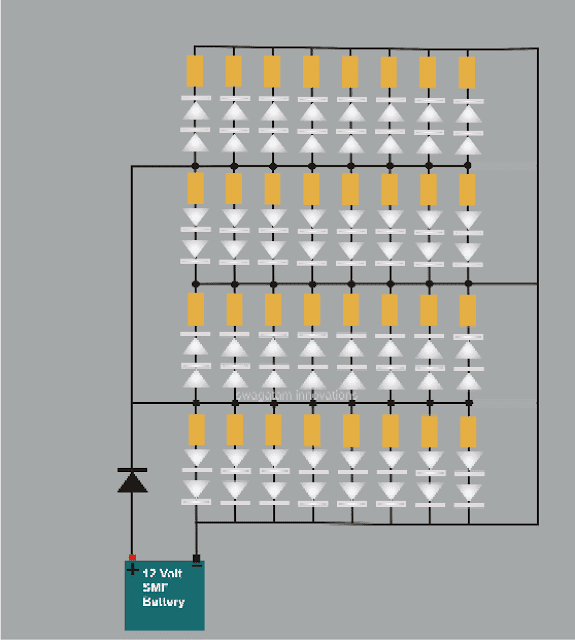

LED灯电路图
从给定的示意图可以很容易地追踪到连接细节。
你的简单的LED灯已经准备好了，可以带着你去户外的任何地方，可能是在夜间探险的时候。
拍单
所有电阻= 470欧姆，1.4瓦，
所有led =白色，5mm，高效率
二极管= 1 n4007
每个显示的两个led与串联电阻成为一串，数有多少。
电阻可以连接在线路的任何地方，位置并不重要。
