这里讨论的文章提供了一种简单、廉价的家庭影院系统电路，可以在家里建造并用于预期的目的。
介绍
这种电路设计的结果是非常丰富的，并具有可与市场上昂贵的高端类型相媲美的能力。
家庭影院系统现在很普遍，可能我们每个人家里都有一个。
然而，你们中的大多数人可能对这些商业品牌和制造的结果非常不满意，或者可能你们中的许多人完全不知道一个真正有效的家庭影院系统听起来像什么。
让我们以以下几点来详细研究设计:
基本上所讨论的电路都是主动音调控制器的配置，设计用于离散地控制不同的频宽，并在各自的扬声器上重现输出。
演讲者也经过精心挑选，并与相关阶段进行整合，以获得最佳效果。

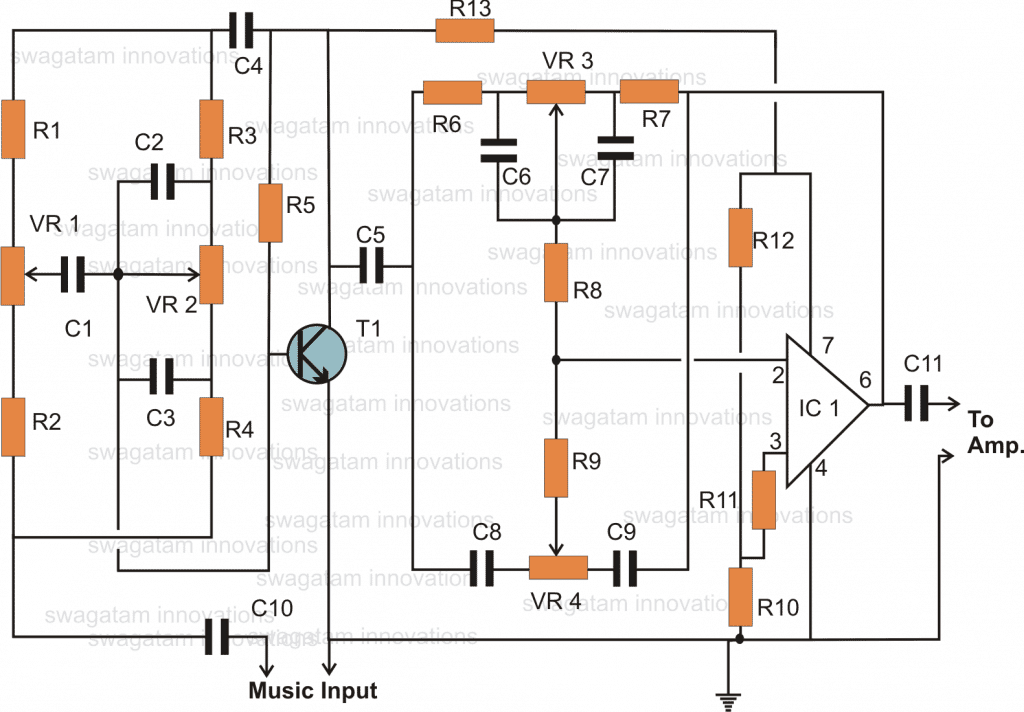

如上所示的电路，该设计是一个典型的音调控制电路，具有离散的低音和高音控制。
第一部分集成了一个晶体管，它单独负责所需的频率调整功能。相关的锅用于从电路中获得所需的低音和高音增强效果。
电路如何工作
电路图是相当简单，但提供非常削减和提高相关带宽。利用IC 741的第二级也是低音、高音控制电路，然而，由于使用了IC，效果比前一级增强了很多，并且可以使用与电路相关的相关电路进行离散监测和实现。
可以清楚地看到，上面讨论的两个阶段是串联起来的。这意味着从单个单元获得的音乐和语音增强特征现在变得更加尖锐和放大的程度，但使用与单个阶段相关的四个罐子，其结果仍然相当可控，以达到预期的任何限制。
上面的单元可能被优化以接收具有强烈和重低音效果的音频输出，或者结果可能被调整以突出输出的极端“令人寒心”的高音效果。
以上两个电路组件可以分开建造，以制作最终的家庭影院系统电路，这意味着你最终将有八个壶来控制，以达到任何预期的优化的声音水平。在通过相关低音和高音单元真正享受效果之前，上述单元需要被放大。
如果你已经拥有或打算购买一个现成的放大器，那么以上的单元可以简单地引入音频源和放大器输入之间，或者如果你是一个完全的电子怪才，你可能想让放大部分也都由你。

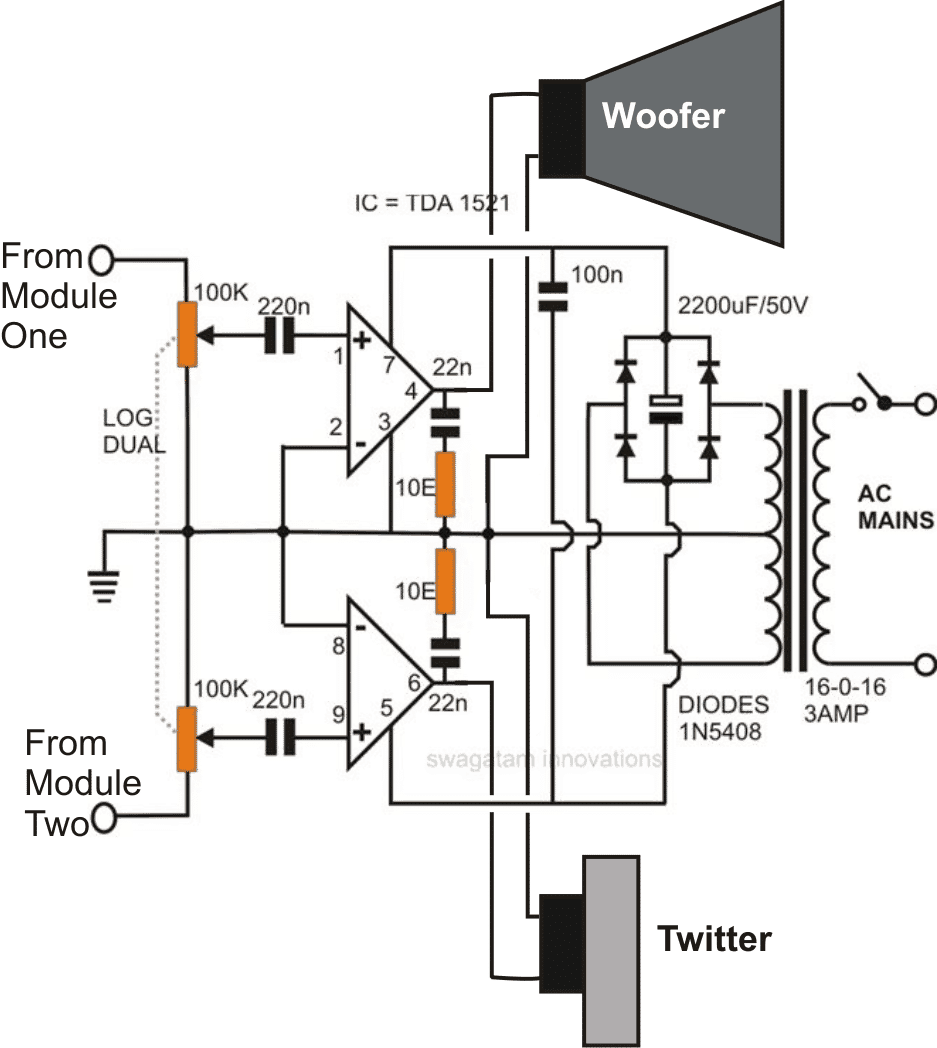

立体声放大电路设计如下图所示，其中一个通道用于驱动低音炮，另一个通道用于激活高音。
为了完成所提议的家庭影院电路设计，需要建立并连接上上述部分讨论的几个模块。
零件清单
R1 r2 r3 r4 r5 r9 = 2k2
R6, r7, r8, r10, r11, r12, r13 = 10k，
Vr1, vr2, vr3, vr4 = 100k，线性罐，
C1 = 0.1超滤,
C2, C3 = 0.022uF，
C4, C10, C5, C11 = 1uF，非极性，
C6, C7 = 0.033uF，
C8, C9 = 0.0033uF，
T1 = BC547B,
IC1 = 741
你好，我有stk4133ii ic。谷歌没有这个ic的任何放大器电路。
你可以尝试更换以下电路中的IC，它可能工作:
//www.addme-blog.com/2012/04/make-this-powerful-200200-watts-car.html
先生，你可以给我这个电路的PCB布局和元件名称。以及家庭影院内部的总电路。我的邮箱id是satydeep143@gmail.com
求你了，我真的很需要这个
萨蒂亚迪普，可能我会尝试张贴它，一旦我成为自由的时间表工作
你能给我完整的内部电路在PCB上，用电流和3.5mm插孔输入的音箱的组件名称，先生，请给我关于我的id的详细信息，请用PDF格式
在第一张图中，我应该在哪里连接输入电压电源的正极?应该在C4和R13之间吗?第一个电路的理想电压是多少?
在第一张图中，我应该在哪里连接输入电压电源的正极?应该在C4和R13之间吗?第一个电路的理想电压是多少?
连接正极到IC1的pin7，负极到IC1的pin4，理想电压为12V
是否有可能用极性电容代替非极性1uF电容，因为非极性电容不容易得到。或者是否可以用非极性的。1uF圆盘电容器代替非极性的1uF电容器?
非极性会更好…用两个0.47uF并联来做一个1uF的电容，或者用3个0.33uF并联也可以…所有这些都可以是圆盘陶瓷型
0.1uF比1uF小10倍，它不会给出正确的结果。
先生，以上电路我应该使用什么规格的低音炮和高音?
你可以使用任何标准的低音/高音设置，只要确保他们的功率额定值是远远超过最大功率额定值安培
谢谢你先生，如果我复制电路的第一个电路的电源是什么，我应该使用两个7812稳压器为每一个或不需要稳压器只有一个功率源与更高的安瓿?
我认为你可以提取16V从安培电源和使用它的第一个电路，一个7812可能不需要。
先生，我能用7812稳压器从第二个电路的电源中得到第一个电路的12伏电源吗?
Marife，是的，你可以从电源正极和变压器的中心抽头中取出16V
你好，先生，你的意思是我可以用16Vdc给第一个电路通电?但你说12Vdc是理想输入，先生?!
先生，我能用普通原木双锅吗?我是否可以使用200瓦的8欧姆低音扬声器和100瓦的高音，或者功率越高越好，先生?
那副低音炮的额外输出呢长官，这是可能的?先生，怎么连接?
你好Marife,
我这样说，因为12V是标准值，并且主要用于操作电子电路，但由于IC 741可以处理高达20V，所以第一个电路可以使用16V。
先生，上述立体声放大器的额定最大功率是多少?
你有可以添加到上述电路的低音炮电路/链路吗?
放大器的功率是12 + 12瓦。
你可以使用一个简单的低通滤波器与这个放大器，以获得低音炮效果的设计。
先生你好，我接通了一个低音炮低通滤波器和一个100w的低音炮放大器，
你能帮我把这两个分开的电路和上面的立体声放大电路连接起来吗?
今天早上我已经买了新的12英寸低音炮和150w的推特，我打算明天再买一个12英寸的低音炮。所以请先生帮我把它做好。谢谢
嗨Marife,
当你买了100瓦的放大器，为什么还需要12瓦的放大器?
嗨，先生，对不起，我的意思是我在线得到了一个电路低通滤波器和一个电路也为一个100瓦的低音炮放大器。
先生，你的意思是，一旦我有了上面的立体声放大器，我就不需要一个单独的100瓦的放大器，为额外的低音炮?
我怎样把低音炮和上面的立体声放大器连接起来?请……
嗨Marife,
将音乐输入到两个相同的低通滤波器，然后将这些低通滤波器的输出与放大器的输入连接，低音炮扬声器可以直接连接放大器的输出通道。
所有的接地连接应做成上述连接的公线。
你的意思是增加一个低音炮与上面的音调控制和立体声放大器没有关系，因为低音炮有自己的滤波器和放大器连接?
所以我将连接低通滤波器的输入平行于上述音调控制电路的输入，只是为了共享音乐输入?
对不起，先生，我真的不知道。
如果你使用低通滤波器和低音炮一起使用，那么第一个电路不能使用，因为低通滤波器只允许低Hz而阻塞了更高的频率…
嗨，先生，我真的想建造这个，但我没有布局在pcb上。你能帮我吗，先生?
嗨，Allan，你可以按照电路的部分连接布局，完全按照给出的方式自己设计PCB，这不会很难，我可以向你保证…
Mujhe模块一或模块二。Jara samjhaie aur audio connect kaisay karu kush samjh me nhi aa raha hai
你需要为第一个做两个电路，然后将这两个电路的输出与标记为模块1和模块2的第二个电路输入连接起来。
长官，我正计划建造这两个电路。我想知道我可以用这个作为单声道放大器吗?只使用一个通道?如果可以，如何连接3.5输出的输入到电路?
是的，你可以通过消除第二电路的音量控制之一，并通过连接220n电容器两端，并将其连接到一个单一的锅。
长官，两个电路我都做了。但是扬声器里有一种像马达一样的声音，但是没有音乐。整流桥也变得非常热。我检查了变压器，它完全正常。而且线路也很好。会是什么问题呢?请帮我一下…
කොටා，我想你可能是放大器的连接有问题，或者是安培IC有问题。
检查放大器分别从手机耳机插座的音乐，一旦放大器的功能确认，然后你可以继续与音调控制集成
谢谢你，先生，我会试试的。顺便说一下，变压器是2A的。是足够的吗?
是的没关系。
先生，我有(160w)x2，(60)x2，(1w)x2,15oms,16oms,5oms，，，，，，请给我一个建立音响系统的设计
Chethan，你有扩音器吗?
你好，你能建议一个简单但有效的电路图2通道立体声6通道(5.1)转换器?我问这个是因为我从一家电子商店得到了一个5.1通道的放大板。它有6个频道....前(L)、前(R)、后(L)、后(R)、中、低音炮。问题是我只有2个渠道从我的电脑或从我购买的USB板。对于低音炮，我想我必须把它连接到一个低音炮滤镜上。剩下的怎么办?
你好，你可以尝试下面的IC来制作所需的电路:
//www.addme-blog.com/2012/08/exploring-ic-tda-7560-4-x-45w-quad.html
STK4141-II.stk4141-v之间有什么区别?有什么区别吗
先生，我非常喜欢这个电路…但是我正在考虑做一个5.1环绕立体声系统，它包括5个扬声器能够处理100 jz到15 Khz的频率和一个低音炮在低频工作。正如它的名称所表明的那样，系统必须能够根据音频的行为将音频轨道路由到这些扬声器和低音扬声器。它应该有一个逻辑电路，你能建议一个最有效的电路，这可以建立在更少的费用，请…
我想你可以参考下面的处理器电路，虽然它没有频率标识电路，它将做一个真正的环绕声系统的基础。
//www.addme-blog.com/2016/06/simple-surround-sound-decoder-circuit.html
电路将需要一个放大器，你可以尝试接口以下设计:
//www.addme-blog.com/2012/08/exploring-ic-tda-7560-4-x-45w-quad.html
长官，这个系统能提供的最大功率是多少?
一个100w的低音炮能在这种电路下产生最大的效率吗?
Hi Rt，如果外部放大器的额定相应地，那么肯定这将是可能的。
先生，我不需要7560 IC接口这个电路，因为它很贵
我认为它不需要，因为电路本身是一个SS处理器
hi SWAGATAM用于第二电路(放大器)，不能使用12V变压器吗?或者它是严格的16v变压器。如果12V变压器可以使用，然后帮助我如何使整流器，它连接到电路的类型二极管(IN4或IN5系列)使用和电容的额定。这是因为我没有得到一个16V变压器。谢谢
嗨，戴维斯，你可以使用一个12-0-12V变压器，并连接它完全如图....所示你可以使用1N5408作为二极管
感谢SWAGATAM的专业工作
太好了，戴维斯，谢谢你的信息
先生，有没有可能使用这些opamp来代替输出驱动级(TDA1521)中给出的那个?
UA741或LM324, LM386, LM358
我不需要推特舞台…所以我跳过底部部分。我只需要从我的10英寸低音扬声器得到最大的低音响应(不知道瓦数…我想大概是100瓦)
RT,
TDA1521是一个额定功率为12瓦的功放IC，它不能被任何普通的运放所取代。
为了达到最大低音，你可以用另一个低音代替高音，并配置上电路与两个低音控制电路，并消除高音部分…
先生，我找到我的低音炮的评分了。它是一个30W 8欧姆的一个。所以有可能用LM358, UA741或LM324来代替TDA1251吗?
不，那不可能
先生，还有其他简单的电路来操作30w低音炮吗?使用功率mosfet (IRG540N)或功率晶体管(2N5294) ?
你可以试试下面的线路
//www.addme-blog.com/2016/06/simple-20-watt-amplifier-circuit.html
在输入端添加一个低通滤波器，以获得所需的低音效果…
用lm358在LPF放大器的输出端增加一个功率晶体管级怎么样?用晶体管驱动低音扬声器?由于我的变压器额定为230/15-0-15 20a，我可以很容易地从这得到一个30 W驱动器…是这样吗?
放大器是一个复杂的电路，不能简单地通过在运放上添加功率晶体管来制造。
先生，给TL072一个+5V -5V双电源怎么样?这会奏效吗?
我的扬声器是内置式放大器。所以它们可以很容易地跟随处理过的信号…
你有任何想法转换一个+5 V从usb设备(电源银行，移动电话等)到-5V和使用两者(+5 V和-5V作为双电源?)
RT，在上述电路中避免了双电源以保持简单，尽管它可以通过一些修改来实现。
+5V ad -5V不能同时从+5V源.....创建
+2.5/-2.5是可能的。
先生，我可以用一个没有中心抽头的变压器吗?在12v电压下可以提供最少100w的功率?
我不需要推特区。所以我想跳过这一部分。那么，没有中心抽头的变压器有可能继续吗?
不，没有一个中心开关电路就不能工作。
对于100瓦，你将使用一个100瓦的安培，上面的安培额定只提供12 + 12瓦的功率
4. bp.blogspot.com/ - 378 fzagwuyc/tw09ykgnlbi/aaaaaaaaara/rexdc1wrufo/s1600/home + Theater.png
741 IC在这个电路中需要任何电源吗?还是仅仅用音乐信号驱动?
pin#7需要12V正极，错误地没有显示....
(1).先生，假设我有一个12伏交流电从一个降压变压器。我想转换成12v DC。在这样做的同时，哪些二极管是更好的BR部分得到最小的6 a电流?IN4007还是1N5408 ?
(2).如果我使用1N4007来获得所需的6A电流，会发生什么?(如果你的答案是使用1N5408，我怀疑1n4007的最大电流处理能力大约是25A，在它的数据表中给出的，所以为什么我不能使用它?)
(变压器能够提供最大的功率。300 W)
对于桥式整流器，理想情况下必须使用二极管，其额定电流可能是输入电流.....的两倍所以对于6安培电流二极管必须额定在10到12安培。
1N4007没有问题，因为它会在1安培的电流下开始冒烟，而1N5408也没有问题，因为它不能超过3安培。
你关于1N4007二极管的假设是非常错误的。
所以我要在哪里固定12v电源?到UA741的第7个引脚。对吧?
那么在R13之前的章节呢?是否R13实际上作为这些阶段的当前限制部分?
是的，你可以将电源连接到IC的引脚#7，这样就可以了。
R13限制晶体管音调控制阶段的电流，以使其有效工作。
长官，我有一个300瓦的变压器，主、副电压分别为230伏12 0 12中心抽头。我重新组装了变压器与多抽头二次绕组，这样我得到电压5,12,15,24从二次..我已经使用第一线，第3 tap(12v)，第5 tap(24v)创建一个12伏双电源。它工作得非常好。我用于FBR部分的二极管为6A4..所以变压器给了我一个相当不错的5 a电流为60瓦的负载
．．
但真正的问题是其他的…我告诉过你我已经在第二阶段被敲了几下…我已经选择了第二tap和第一线，使一个5V直流电源。由于这个tap显示了4.7 V的交流电压，我得到了一个直流电压超过5(大约5.7 V)…我应该连接我的usb扬声器(3不。由于扬声器需要15W的总功耗，我使用了一个1欧姆，10W电阻串联产生的直流电压，假设电流将被限制到最大5A。(5/1) . .并且应该保持25W的最大功耗(幸运的是扬声器不需要那么多)..
但当我在播放歌曲时检查扬声器时，扬声器实际上无法从这个电源驱动。它能连续产生开、关效果。为了确认这是否是电源问题，我已经连接了一个直流电机，但结果很差。sc电机运行在一个spead和扭矩，这是相对较小的，当它与usb电源银行操作。Usb电源银行驱动它更有效..对于发言者来说也是如此，所以如果你能理解在这个案例中到底发生了什么，请尽快提出更好的补救措施。
我需要一个5V电源，最小电流5 a
RT，你可以使用电流表或DMM中的安培范围来确认相关trafo水龙头的最大电流容量…当仪表杆直接与这些水龙头连接时，它应该显示在5安培以上。
确保电流表在交流10安培范围内，而不是直流
先生，是否有可能将一个基于Mosfet或基于40W的晶体管放大器与一个截止频率为200 Hz的低通滤波电路连接起来，以驱动额定最大为40W的低音炮。？
先生，您能推荐一种适用于40w低音炮的高效LPF +放大电路吗?
放大器可以设计为TIP121和127晶体管输出40 W在+18 V和-18 V的电源电压?
RT，您可以使用上面的第一个电路来产生所需的低频截止器，使用pots.....或者你可以试试下面的电路
//www.addme-blog.com/2016/01/design-low-pass-filter-circuit-quickly.html
对于放大器，你可以寻找TDA2003桥接放大器电路.....我不知道还有什么比这更容易的40瓦放大器
先生，将一个低值电容与一个电阻(如图中22n和10欧姆)串联在扬声器端子上有什么用?尤其是低音扬声器……如果没有这种连接会发生什么?
RT，它可能是为了绕过任何残余的高频瞬态，以确保更好的音质…
请提供一份工作或测试的tda2003桥接功放原理图。
我会尽快出版的
你好，SWAGATAM，我真的很欣赏你的工作，我有几个问题，虽然..
1)如何给单音频输入的2个独立的音频输入端子在一对电路的第一阶段?
我应该买TDA 1521A还是TDA 1521Q?
3)在第一电路的哪里施加输入电压?
期待您的回复
谢谢哈姆扎,
1)您可以连接音频信号同时到两个输入的锅，信号将自动得到分割通过两个安培。
2)我认为两个版本都可以，你可以选择任何一个。我不太确定他们的规格差异可能很小。
3)连接(+)到IC的引脚#7和(-)到线标记一个接地符号
嘿,Gawatam,
好吧，我做了完整的电路(两个第一阶段和第二阶段)和烧TDA1521A两次，然后决定改变输入电压从15v变压器到12v稳压器。在第三次实验中，调节器烧毁了。
从低音和高音都能听到持续的噪音，但没有控制低音或高音的迹象。
我检查了电路，但没有发现任何错误。
请指导我
问候
嗨，哈姆扎，你应该分别确认不同的阶段，首先制作放大器电路，并通过向指定的音量控制输入音乐来分别检查它。
下一步，使T1音调控制阶段和整合它之间的安培和音乐源，并检查其低音高音响应。
在那之后，检查741分别通过附加放大器在类似的方式与T1低音/高音控制。
最后，您可以将所有阶段集成在一起，以查看所有这些阶段的响应是否符合预期。
我已经检查了第一个电路与其他放大器，我可以发现它工作完美....
好的，我这就去。
请告诉我，我应该直接从15-0-15变压器给TDA 1521A供电，还是应该在两者之间放一个12v的调节器?
我建议您访问集成电路的数据表，从那里你将能够知道放大器的确切规格和它的安全操作区域。
很抱歉再次打扰你，按照你的建议，我做了不同的阶段。在测试放大电路时，tda 1521A再次烧毁。我又跑了一圈，但我还是不知道问题出在哪里。
可能是您的集成电路本身有问题，或者您连接错误，请检查集成电路的数据表以获得更多关于该设备的信息。
hi SWAGATAM系统工作良好，现在在放大器方面，我想用6引脚100k锅代替3引脚100k锅，帮助我如何连接100k 6引脚锅
这是伟大的戴维斯,
连接将是相同的....中间的引线将连接到各自的电容器…一个外部引线连接到地面，另外两个单独连接到两个音乐通道。
先生，我非常喜欢。所以你可以适当的低音和伏特的价值。
谢谢，你可以用4瓦12瓦的低音炮
连接扬声器的终端在哪里
嗨Swagatam,
我没有试过这个实际，但我想知道如何连接这两个电路，我的意思是第一个电路的上模块与第二个的上模块和第一个较低的秒更低?
低音扬声器和推特的评级应该是多少?
扬声器的最大负载应该是多少(如果可能的话)?
你好Kamaruddin，你将不得不为第一个设计做两个模块，并将它们的输出与放大器的两个槽输入连接起来。
低音扬声器和低音扬声器的功率分别为12瓦，或者你可以在两个安培输出端连接两个10瓦的低音扬声器，也可以同时连接两个2瓦的小低音扬声器。
如果我做两个模块，那么输入将是两个??。第一个模块的输出应该连接到放大器的第一个锅??第一次设计的总罐将是8??
模块#1的C11将连接到放大器的一个槽，模块#2的C11将连接到第二个槽。
上面的模块总共有8个锅，为了减少复杂性，使用双锅装配的L/R低音/高音。总共是4罐。
双罐将有6针每个
我有一个滤波电路，我在商店附近买的，所以我需要什么电路2.1家庭影院
我需要5.1环绕立体声放大器的cct图
你好，swagatam先生，我需要你的帮助在PCB布局上面的放大器，我是指使用tda1521 ic和音调控制器的那个，这是我的邮件Eric I guitars gmail.com
你好Eric，很抱歉我不能设计PCB，因为工作量很大，我建议你联系一个专业的PCB设计师，让他帮你完成，如果你需要其他技术帮助，请告诉他们。
请给我tda2030音响的电路图
您可以尝试下面的设计
//www.addme-blog.com/120-watt-amplifier-circuit-using-tda/
