制作一个LED交流电压指示电路

LED交流市电电压水平指示器是一种电路，可用于显示任何220 V或120 V市电家庭交流输入的瞬时电压水平，通过相应上升和下降的LED柱状图。

该微型电路的主要特点是结构简单，结果准确。学习如何使交流电压指示器从led在一个最简单和容易理解的方法。

为什么要监控交流电源电压水平

我们家用电源插座上的交流电线路，有时可能充满了危险的波动。这些可能是突然的高电压或低电压的形式。
这两种情况都可以是非常“致命的”，我们的精密电子设备，如电视，DVD播放器，冰箱，电脑等，等等。

一个简单的电子部件，如LED，可以发挥重要的作用，显示这种交流电源电压的状况，并警告我们可能的电气危险。是的，我们将通过一个小电路的构造来学习如何使用led制作交流电压指示器。

如何制作LED交流电压指示灯

它可以通过以下几个简单的步骤完成:

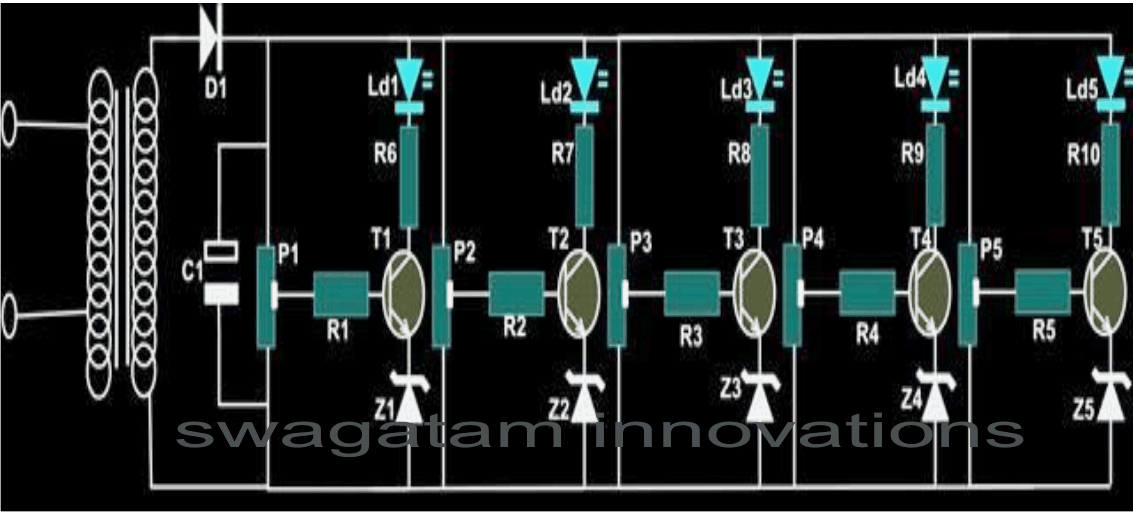

在采购的通用电路板上，借助电路原理图，首先将晶体管插入一条直线，并焊接它们的引线。

类似地，将电阻、齐纳二极管、led、电容、预设等有组织地插入和焊接，并参照电路图进行焊接。

如何测试电路?

下面的测试细节将进一步帮助您了解如何从led制作交流电压指示灯:

为了测试完成的电路板，你将需要一个具有多个电压输出的变压器。将变压器连接到交流市电;也连接变压器的公共二次输出到电路的负点。做一个鳄鱼夹/电线组件。将夹线端焊接到1N4007二极管输入端。

现在咬夹变压器的3伏输出，调整P1，使第一个LED刚刚开始发光。如上所述，继续连接夹6,7.5,9和12伏的变压器，并调整预设的P2, P3, P4和p5，以便相关led刚刚开始发光在各自的电压。这样就完成了电路的测试和设置。

最后加入6伏变压器到电路和接通电源。你会发现LED 1、2和3发出明亮的光，

没有领导。4is glowing with less brightness while the last LED is completely OFF, indicating a safe level of AC mains voltage. Now in case the voltage exceeds a high level (above 260 volts) the last LED will start glowing brightly indicating a dangerous situation.

如果电压下降到一个危险的水平(低于160 V)， LED 3和可能是LED 2可能停止发光，再次表明一个坏的低电压。

部分要求

您将需要以下提到的项目部分:
晶体管t1, 2,3,4,5 = bc547
齐纳二极管Z1----Z5 = 3伏特/ 400mW
电阻r 1 - r10 = 1 k¼瓦特，cfr。
电容C1 = 1000uF/25v，
二极管d1 = 1n4007
LED 1, 2, 3, 4, 5 =红色5mm扩散
预设p1, 2, 3, 4, 5 = 47k线性
通用板= 6 " x 2 "
变压器= O - 6伏/ 500mA

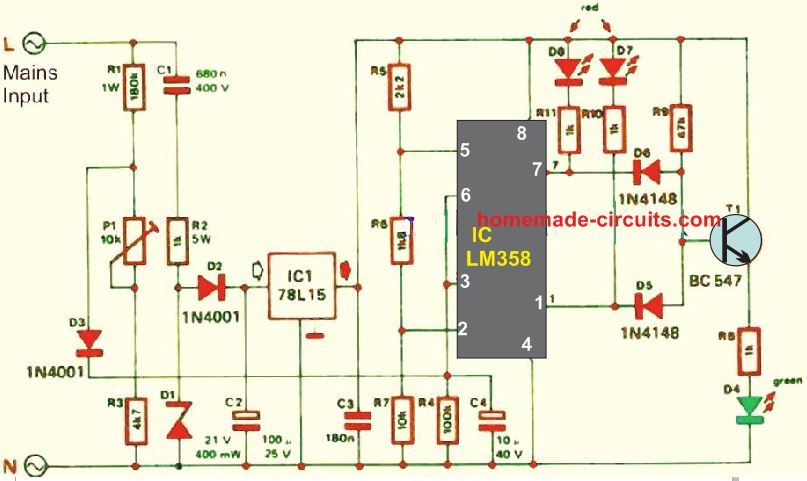

采用LM358集成电路的市电电压监视器

通过观察了解交流电压水平是否偏低是有益的，特别是如果你即将操作计算机。

但这样做也有危险。一旦市电已经很低了，额外的负载可能会迫使交流电压骤降到远远超过安全水平。

电流电路的电源直接由R上的主电源提供₁和P₁．

两个参考电压由R产生的15v稳态电压给出₂C₁C₂D₁和D₂．

使用预先设定的市电电压参考电平，这两种电压在a中进行比较₁和一个₂从IC LM358。后续市电小于210v, D₇将照亮。当读数超过250 V时，D灯亮₈将被打开。

如果两个都不亮，T₁【答案】D₄这只意味着市电电压在安全操作范围内。

如何设置

预设P₁在万用表和变差器的帮助下设置交流电压极限。你不需要努力追求精度，因为任何值周围的旅行中心是可以接受的。

所讨论的电路不是与主路隔离的，但必须如此。我们强烈要求您在接通电源之前，验证分离的光纤外壳总是用来隔离电路和电源。
