使功率逆变器电路达到2000va以上一直是困难的，主要是因为涉及的变压器尺寸变得相当大，难以管理和难以正确配置。
介绍
KVA范围内的电源逆变器，需要巨大的电流传输能力，以实现所需的操作，按照所需规格的单位。
变压器是此类逆变器的主要动力启动元件，如果使用的电池电压在较低的一侧，例如12伏或24伏，则需要大电流处理二次绕组。
为了优化变压器在低电流下，电压需要被推到更高的水平，这再次成为一个问题，因为更高的电压意味着把电池串联起来。
以上问题可以肯定地泄气任何新的电子爱好者或任何人可能计划做一个相当大的逆变器设计，可能是为了控制整个房子的电气。
本文讨论了一种创新的方法，使事情更简单，即使是巨大的功率逆变器的设计，它使用较小的离散变压器与单独的驱动器，以实现2000 VA逆变器电路。
它是如何工作的

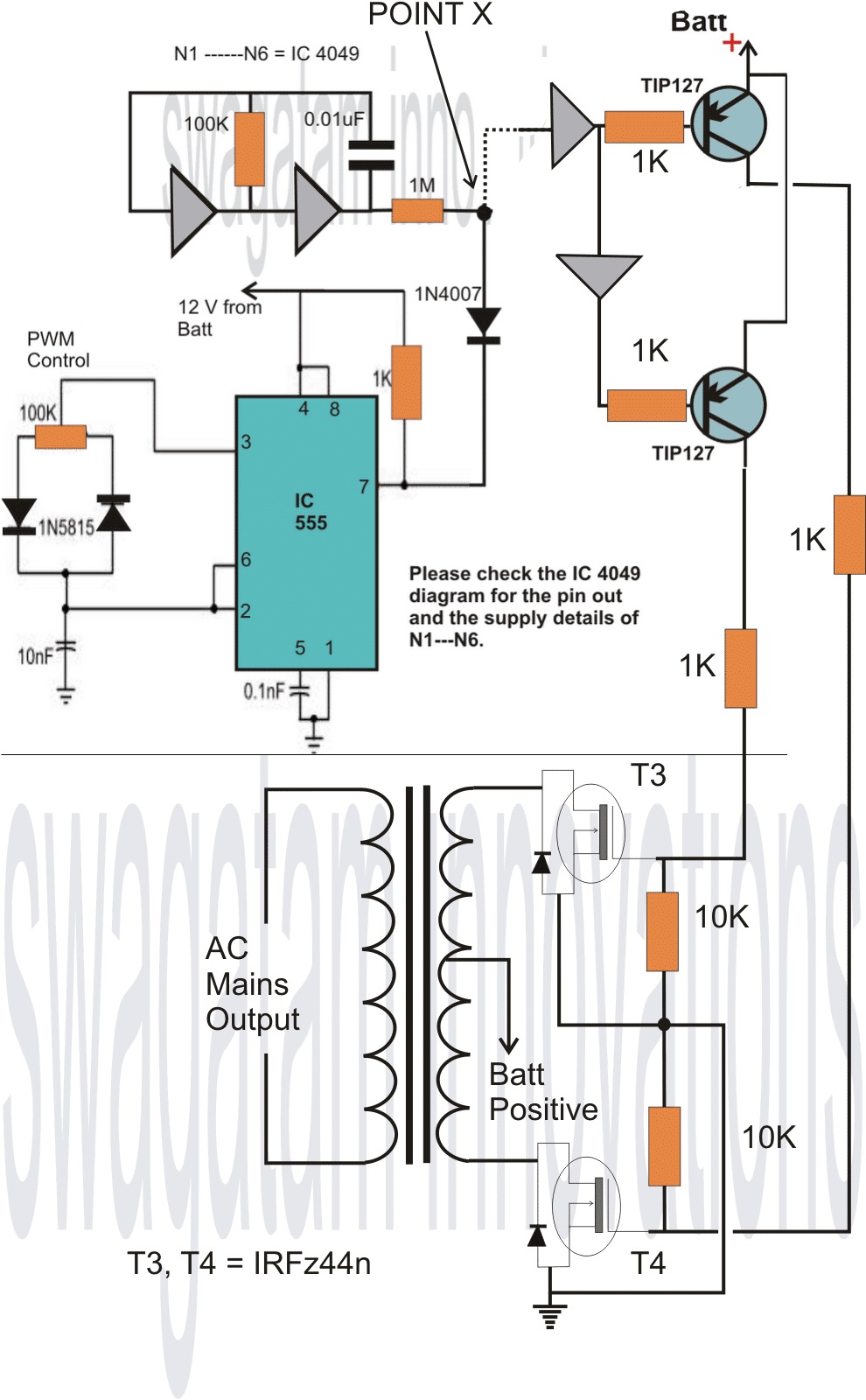

让我们从以下几点来研究电路图及其操作:
其基本思想是将电力分成许多不同的较小的变压器，其输出可馈送到单独的插座，以操作相关的电器。
这种方法帮助我们避免了笨重和复杂的变压器的需要，并且提出的设计成为可行的，即使是一个电子新手理解和构造。
本设计采用了四架IC4049s。单个4049由6个组成不是门或逆变器，所以这里总共使用了24个。
其中两个门连接起来产生基本所需的方波脉冲，其余的门只是作为驱动下一个相关阶段的缓冲器。
每个变压器利用一对门和各自的大电流达林顿晶体管作为驱动晶体管。相应的栅极交替地传导，并据此驱动晶体管。
连接到驱动晶体管的mosfet响应上述高电流信号，并开始将电池电压直接泵入各自变压器的绕组中。
因此，感应高压交流电开始流经所有相关变压器的互补输出绕组，在各自的输出端产生所需的交流220v或120v。
这些电压可以在小的口袋，所以只有相关的功率大小可以预期从每个变压器。
555部分负责从振荡器阶段产生的方波输出，这些被分解成部分，并为复制修改的正弦波输出进行了优化。
为了获得离散的功率输出段，点X后的所有部件都必须重复，所有这些级的共同输入必须连接到点X上。
每个变压器的额定电压为200va，所以总共11级(在点tx之后)可以提供大约2000 VA的输出。
尽管使用许多变压器而不是单个变压器可能看起来是一个小缺点，但使用普通部件和概念来推导2000 VA的实际需求最终可以很容易地从上述设计实现。
你精通电子基础知识吗?否则你不应该尝试。
先生您好，请把您的联系方式发给我，以便我们洽谈业务
请用我的邮箱ID联系我，在"contacts"中
你好，先生，我是一名电子专业的学生。我的项目是建造一个2000va,24v的逆变器。
我在网上搜索过，但不知道怎么做。请帮帮我，先生。
写一个好的建议是另一个挑战。我还没有买任何材料
你好，先生，我是一名学生。我的项目是做一个简单的逆变器。2000 va, 24 v。
请帮帮我，先生，我需要知道怎么做，先生。
我想知道需要购买的材料(部件)。请帮帮我，先生。谢谢
你好阿卜杜勒,
除非您是电子学方面的专家，否则制造额定高达2000VA的逆变器并不容易。我已经发布了许多小版本的设计，你可以尝试这些中的任何一个，并逐步升级到更高的水平:
//www.addme-blog.com/p/sine-wave-inverters.html
30nos 3瓦led在6v/4.5ah电池下无法工作
先生，我有一个用于1500w ups的变压器，主变压器有4tap，副变压器有2tap，是否适用于这个电路，请回复southern.tech59@gmail.com
亚伯拉罕,
你可以试试这个，它更简单可靠。
1. bp.blogspot.com/-z9rrpsti8zs/ubr4ukyulri/aaaaaaaaeso/rgu-sahoqio/s1600/ic%204047%20inverter%20circuit.jpg
请发送零件清单
请将所有零件清单寄来
点击图表，图表本身就给出了。
先生，这意味着需要11个变压器和3个IC 4049，我认为重复你的1kva更好
Puneet，上面的电路可能会很长，但在构建和测试时不会有麻烦
所有变压器的输出是否可以并联?
不…
2000w的稳压器(稳压器)变压器可以作为2000w逆变电路的电源变压器使用吗?如果是，请告知绕线程序，包括:一次侧和二次侧的线规和线匝数。谢谢
对不起，我不知道如何把一个稳定变压器改装成逆变变压器，一个专业的交通设计人员会知道得更好。
我需要你的帮助，先生。我建立了一个2000 w与12 irf3502 mosfet逆变器电路,其中6,和晶体管tip41的司机irf3502 mosfet和ic sg3524作为驱动ic。每次我打开电路,它将工作与强场效电晶体热效应,秒,会破坏tip41晶体管。但是，我没有连接保护二极管。是否需要在mosfet的输出上保护二极管，因为这可能是晶体管损坏的过程?
Chinomso，首先，TIP41是不需要驾驶mofests。你可以用小得多的晶体管来做，但是在你的电路中，TIP可能会烧到TIP的错误连接，而不是因为mosfet上的反向二极管。有说，反向二极管是必要的，你应该通过mosfet通道或通过各自的trafo绕组连接他们
嗨Swagatam先生,
我已经观察到在几个逆变器小于1000瓦，在它里面有变压器是不同于正常的变压器或中心胶带。一次侧有五个引线，逆变变压器体积小。普通变压器和逆变变压器有什么区别吗?我发现磁芯是铁氧体…这对变压器的尺寸有影响吗?对于正常的电源，我发现是铁芯的，对于逆变器是铁氧体铁芯的变压器?这是标准…!请帮我一下。
嗨Kiran,
铁氧体变压器是铁芯变压器的紧凑替代品。你可以在这里阅读更多关于它:
//www.addme-blog.com/how-to-design-and-calculate-ferrite-core-transformers-for-inverters/
所有变压器的工作原理都是一样的，不同的应用没有特殊的类别，只是材料、绕组规格不同，但工作原理是一样的。
先生，你能给我一份更详细的电路图吗?就像你对500瓦逆变器做的那样。我做了一个500瓦的逆变器，它工作得很好。
我很高兴它正在工作，在这种情况下，你可以简单地升级500瓦的设计到2000瓦，通过使用更多数量的mosfet并联，一个2kv变压器，和一个500ah电池。
我如何确定使用哪个组件使振荡器为逆变器
频率输出必须为50hz或60hz，这可以用公式计算，也可以用频率计进行实际测试。
请先生我想多了解一些这个逆变器l先生想要学习它和l先生不希望如何构建它请而言,你的帮助对我需要原来的线路图分解的先生,我可以为我的泵机构建也回家先生
Adetunji，所有逆变器的基本工作原理是相同的。你只需要一个振荡器电路来驱动mosfet和变压器。欲了解更多信息，请阅读以下文章:
如何设计逆变器-理论和教程
