在这篇文章中,我们将学习如何构建一个简单的调频遥控电路,用于使用普通调频发射机电路和改进的调频无线电电路来切换小型交流负载,如灯具、风扇等。
这种远程控制系统使用户可以通过一个继电器控制电路,简单地把现有的收音机改装成一个远程接收器,就可以对任何想要的设备进行开/关控制。
介绍
遥控电路的建造并不容易,因为它们包含了关键的电感级,而且元件很难获得。
然而,简单的自制调频远程控制可以通过改装你现有的调频收音机作为接收部分。
装配几个电子元件就可以简单地制造出这个发射机。
这两个部分合在一起可以使用远程控制任何电力负载从房子的任何地方。

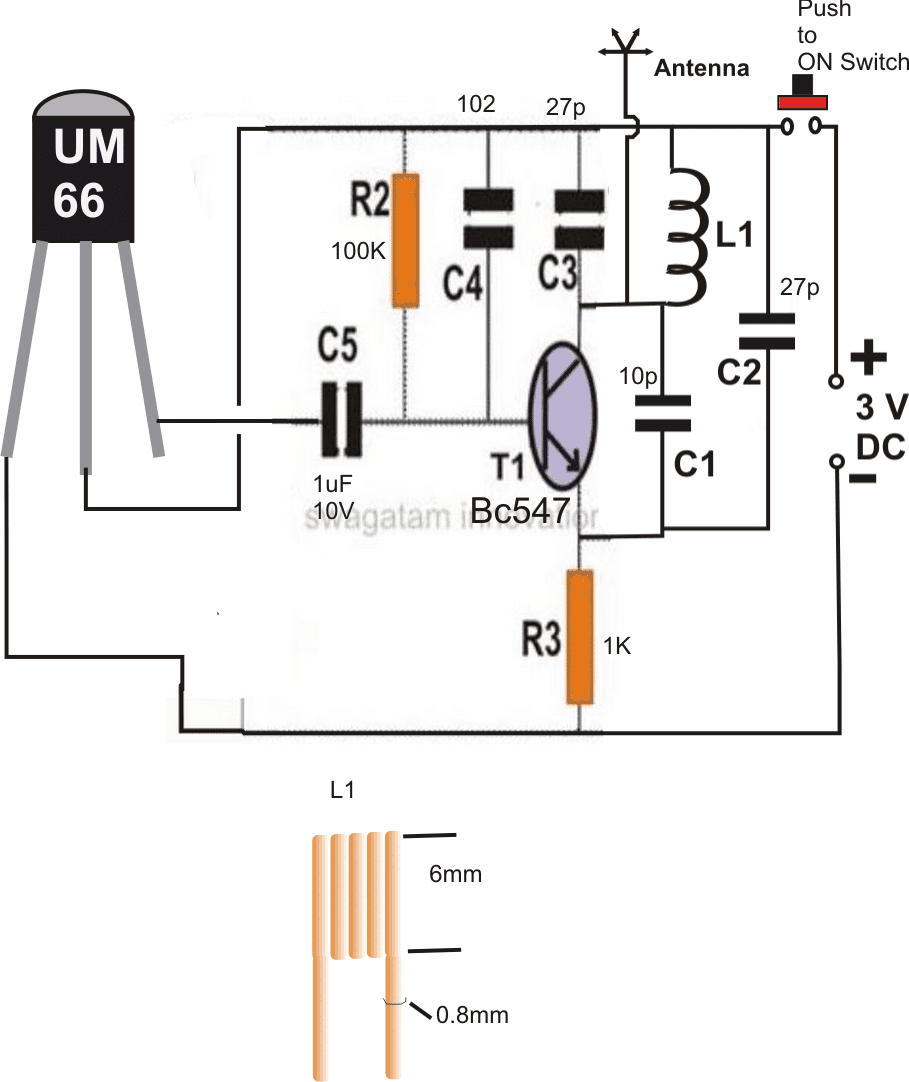

为遥控单元制作调频发射机:
图中显示的很简单FM配置使用一个晶体管很少有其他被动成分。
在这里,电感器成为最关键的部分,必须仔细按照给定的说明。
T1与pF电容器和电感组成射频级,负责射频载波的产生和传输。
使用音乐调制来增加发送范围
由集成电路UM66和电解电容器组成的部分形成调制级,并向射频级注入所需的调制信号。
这有助于使传播的电波更强,并传播到更远的距离。
曾经的大会发射机电路它的工作应该通过打开发射器并通过调频收音机验证接收到的信号来确认。
接收应包括来自UM66 IC的音乐,并应由无线电接收,即使距离超过30米也应清晰响亮。

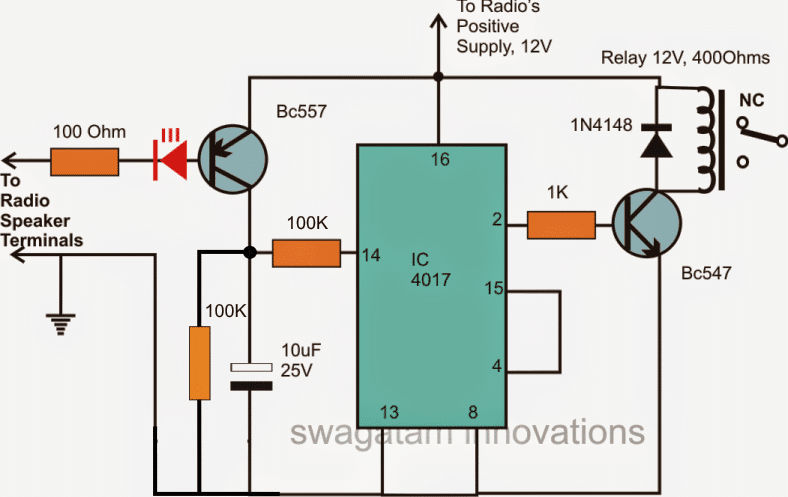

在完成发射器的建造后,你需要组装触发电路按图示焊接电子元件。
这一阶段以后将需要与经过修改的调频收音机相结合。
如何把调频收音机改装成遥控接收器来控制电器
对于这个项目,你将需要一个普通的调频收音机用于制作接收机/控制器单元。
在获得调频收音机后,您需要对其进行以下修改。
- 打开调频收音机的后盖,揭开该设备的电路。
- 现在仔细地将触发器电路集成到收音机的扬声器端子上。连接并不困难,因为图中所有的东西都显示得非常清楚。
- 这里的想法是使用从收音机接收音频扬声器端子,并使用它来激活我们的触发器电路和继电器。
- 打开调频收音机,调到没有电台的空地,只能听到背景的“嘶嘶”声。
- 将收音机的音量控制调到最大,你会发现LED灯亮起来,调整到LED刚刚关闭。
- 现在把收音机调到某个电台,但不要干扰音量控制。
- 你会发现LED闪烁响应音频输出。
- 你还会看到触发器响应适当,继电器随机切换到LED照明。
这就结束了程序,你对收音机的设置或修改也完成了。
测试远程控制开关
现在打开发射机,再一次把收音机调到接收到发射机响亮清晰的音乐的地方。
就是这样,你的家用遥控器就完成了。
现在,只要你多次点击发送开关,它将被收音机接收和触发器继电器交替激活。
继电器触点可以被连接到任何电器上,并且可以很容易地由你的变送器通过开关的咔哒声来控制。
然而,收音机的扬声器也会制造很多噪音,因此,为了消除这一点,你可以撕开扬声器的锥体,让它保持安静,只激活触发器。
Swagatam说
非常感谢。
也许你能给我一个合适的范围,然后我会参考那些图表。
以期说
嗨,swagatan,我把收音机/电池的12v负极电源放在哪里了?在接收电路中?
Swagatam说
在连接到IC 4017引脚8和引脚13的轨道上
以期说
嗨,swagatan 1更多的时间,我的接收器工作不好,当我连接到扬声器的输入,我听到一个嗡嗡的,100Ω电阻加热到很多,可以
帮我解决这个问题?
Swagatam说
嗨,以期作为,
你是否按照上面文章中给出的指令调整音量控制?请仔细阅读这篇文章。
调整音量控制,使LED保持关闭状态,只有当发射机信号收到时才亮起。
以期说
嗨,斯瓦格坦先生,我放了一个二极管
整流器代替了LED,但我
把LED放上去,结果是这样的
甚至降低收音机的音量
LED保持开着(不关闭),当我测试的时候
用一个调频频道继电器
不要打开
Swagatam说
如果你的扬声器音量降低,那么LED亮度也会相应降低,这应该会发生。
无论如何,连接100uF电容器串联100欧姆电阻,然后通过做程序检查。
盖的正极将达到100欧姆,负极到扬声器端子。
顺便问一下,你把电路地和无线电地连起来了吗?
Swagatam说
.....在e of the speaker terminals should be at ground level with the circuit and the radio.
heena说
请给出第一个电路的L1线圈的细节
Swagatam说
它显示在图表中,点击图表可以放大。
国际海事组织udo说
你好,swagatam,谢谢你帮助我们绘制你的电路图,请帮助我绘制5000瓦的逆变电路图,使用铁氧体铁芯变压器,可以为空调,电熨斗,冰箱等提供电力。希望很快收到你的消息,请uyo可以将它发送到我的电子邮件中,imoudo37@yahoo.com谢谢。
Swagatam说
嗨,国际海事组织,
你可参考以下连结:
//www.addme-blog.com/2014/07/5kva-ferrite-core-inverter-circuit.html
香农能源部说
嗨Swagatam,
我喜欢这个遥控电路。我确实有几个问题。
1.)你把接收器放在12v上。它能在5v下运行吗?
2.)能在不干扰开关的情况下记录接收器上的声音吗?
谢谢
拉尔夫
Swagatam说
嗨,拉尔夫,
是的,如果继电器也选择5v,可以使用5v
录音信号可跨扬声器终端选取,不会干扰遥控功能。
香农能源部说
太棒了!
我不会用继电器。我计划使用一个光耦合器来改变com端口引脚的极性。
谢谢你!
Swagatam说
是的,这也会很好……谢谢
风格说
先生,瓦特是L1的转数
感谢和问候
Swagatam说
图表本身就说明了这一点……
nitin贾斯瓦尔说
我建造了整个电路,但它不工作。我如何发现有什么错误?只有当我切断晶体管的两条腿时,继电器才打开。fm板的终端提供微不足道的输出通过其终端n led不发光连续。请帮助我。
Swagatam说
你移走扬声器了吗?不要移除它,因为它的线圈的电感将需要放大4017电路的信号。
如果你不想扬声器在那里,你可以连接任何小电感在它的地方
LED必须在扬声器发出的嘶嘶声所指示的最大音量下发光,接下来你必须将其设置为文章中所解释的水平。
如果LED不发光,那么晶体管将不会导电
基督教nwodo说
你好,一个
Swagatam。我成功地制作了发射器,承认接收真的很清晰,尖锐,非常清晰,接收范围高达50米,同时仍然保持保真度。
我现在正在制作触发器电路,我会让你们知道我的成功
Swagatam说
那是可爱的克里斯蒂安,祝你一切顺利…继续下去
priya拉吉雅利安人说
我想给这个项目一个尝试&我希望你的支持,如果我击中了某个地方
Swagatam说
我将尽力帮助你
priya拉吉雅利安人说
泰☺
priya拉吉雅利安人说
&请让我在这里提供什么输入
Swagatam说
input是来自集成电路um66的音乐输入
Abu-Hafss说
嗨Swagatam
我从上面的设置中了解到:
a)当按下发射机区里的推送开关时,将传送UM66演奏的旋律。
b)接收机接收信号,耦合触发器电路将旋律转换为单脉冲,锁存继电器到ON状态。
我的问题:
1)为什么要损坏扬声器的锥体;为什么不简单地移除它呢?
2)在发射电路中,触发器部分如何相对于推开关的释放进行复位?
3)不能用晶体管锁存电路代替CD4017吗?
4)如果我使用多个装置为发射机共享一个共同的电源,然后为接收器使用另一个共同的电源,它们会工作吗?当然,所有的频率都是不同的。
Swagatam说
你好,阿布哈夫斯,你a)和b)的假设是正确的。
剩余问题的答案如下:
1)通过撕裂锥体,我只是想表明禁用锥体振动,你可以做任何你觉得,损坏扬声器是没有必要的。
2)只有当10uF电容完全放电和引脚#14接收到0电压....时,4017将切换其输出序列这只会发生在发射按钮被释放一段短暂的时间。
晶体管锁存器不会交替切换,除非它也是一个触发器电路。
4)如果把相关的对调到不同的电台,调校工作应该按照我的要求进行,没有问题。
Abu-Hafss说
说到晶体管门闩,我实际上指的是基于晶体管的触发器电路。你怎么把它和扬声器线连接起来?
Swagatam说
我还没有看到任何可靠的晶体管基于触发器电路将从一个单一的ON/OFF源,因此我不会推荐他们,顺便问一下,你指的是哪个电路?
Abu-Hafss说
我已经成功触发了触发器。
你能给我推荐一些合适的调频收音机吗?
A)有最小分量
B)能以最短的天线接收2米半径内的发射机信号
C)可与触发器电路耦合
Swagatam说
在仅仅2米的范围内,我认为你应该尝试下一篇文章中解释的概念,Tx和Rx的设计都解释了
//www.addme-blog.com/2013/10/make-this-simple-fm-radio-circuit-using.html
Abu-Hafss说
你认为接收器在没有金属底板的情况下能工作2米吗?
Swagatam说
该板是用于通过电线连接建立的原型,在PCB中,如果在互连的薄轨道周围设计了未蚀刻的接地轨道,可以避免该板。
Vivel说
亲爱的swagatam,
27 pf不可用。我能用22pf吗?
最好的;
赃物说
是的,它会工作!
Vivek说
亲爱的Swagatam,
我是否可以使用22pf而不是27pf,因为在我的本地无法使用。
