这里解释的双音警报器电路发出连续变化的高振幅声音。由于电源电压不是关键，它可以用于汽车，摩托车或家庭。它可以代替普通的呼叫铃。
双单警报器是一种放大的报警电路，设计用来产生两种不同的声音，类似于报警声音与两个交流输出。

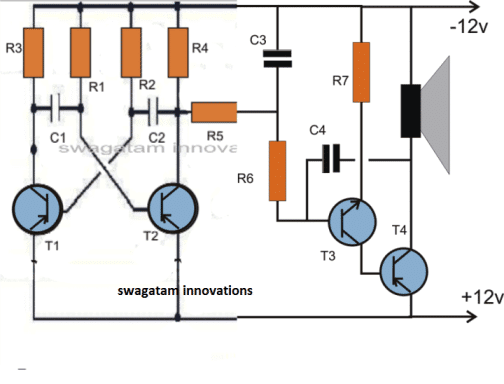

电路操作
该电路由两个独立的自由运行多谐振荡器和一个振荡器组成。一个自由运行或稳定多谐振荡器具有两种准稳定状态，其中一种的输出通过耦合电容连接到另一种的输入端。由于这两种状态都是准稳定的，所获得的输出在本质上是连续变化的，即高、低、高、低。
输出为低脉冲形式，其频率取决于基础偏置电阻当这两个阶段的电阻和电容值不同时，输出波形为矩形;这是因为两个准稳定态的时间常数变了。
如果使这两个状态的时间常数相等，则得到的输出为方波。利用元件的相同值使多谐振荡器的两种状态相同。
在这种双音中使用的成分警报电路结果在一个方波输出和所选的时间常数是，以便给警笛一个相当好的升降。
然而，人们可以改变耦合电容器的值以得到任何其他所需的时间常数。
第二单元是振荡器部分。连接在输出端的冷凝器是反馈式冷凝器。它决定了警报器的声音。
冷凝器值越高，螺距越低，对于高音声音(一般用于汽笛)应选用0.047 ufd ~ 0.1 mfd的反馈式冷凝器。扬声器可以是金属外壳(喇叭型)或小纸筒。金属锥形喇叭效果较好。
晶体管的不稳定部分可以用以下公式计算:
- T2 = OFF Period of transistor Q1 = ON Period of transistor Q2 =0.693 r2c2
- T1 =晶体管的OFF周期Q2 =晶体管的ON周期Q1 =0.693 r1c1
零件清单
- 晶体管:BC177 2号
- 公元前107年1号T 1
- SK100 1没有。
- coudens: 16 mfd 16伏1号
- 0.1 mfd 3
- 电阻(1/4瓦特)
- 22 K 2
- 27 K 2
- 10欧姆1没有。
- 发言人8 + 16欧姆。

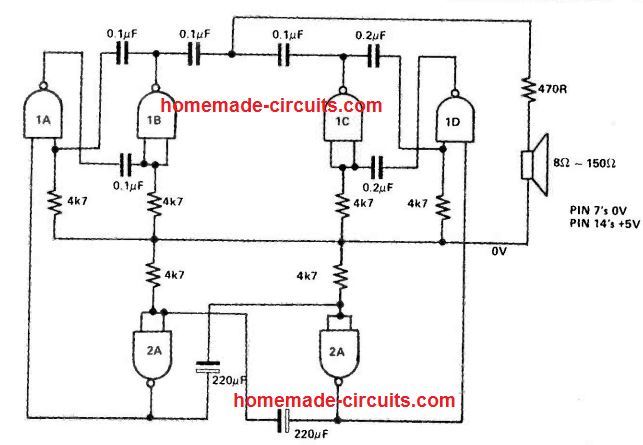

2使用ic7400的Tone Siren
接下来的2个音调警报器电路警报器使用两个振荡器来产生音调。第三个振荡器被合并以交替地切换其对应的ON/OFF，产生所需的两个音调的声音效果。您可以尝试使用电容的值，以拥有不同的色调范围，并根据您的喜好更改它。

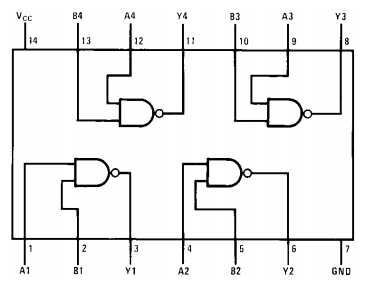

IC 7400引脚图

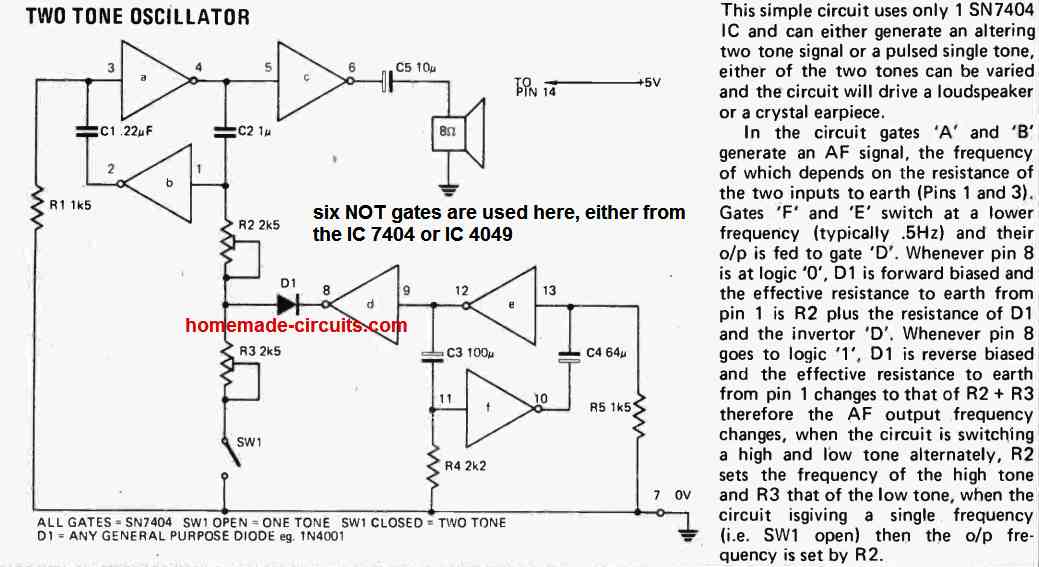

使用与非门的双音报警电路

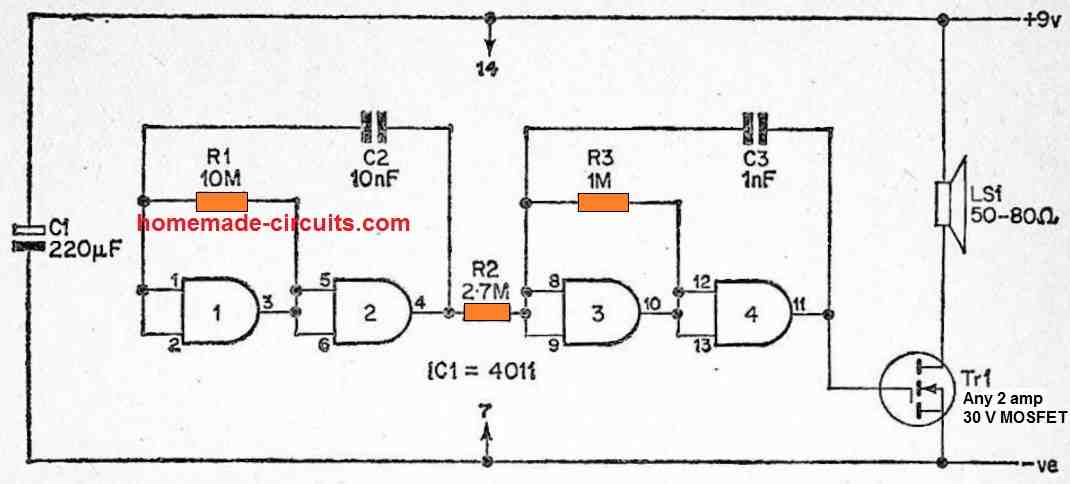

调频报警发生器是另一种高效的双音报警发生器。在这种情况下，输出音调的频率以特定的方式改变。例如，通过实现方波调制信号，音调在两个不同音调之间以相当于调制振荡器频率的速率变化。当使用三角调制信号时，输出信号的音调随调制振荡器的工作频率呈指数上下变化。
然而，R2只能微弱地将调制不稳定振荡器的输出连接到音调发生器的输入，而后者的工作频率随着调制振荡器的输出从一种逻辑状态切换到另一种逻辑状态而上下切换。结果，音频发生器的频率输出大约在500赫兹到1.2 kHz之间变化，它根本不工作在正常的工作频率。
嗨Swagatam
我之前讨论过基于2 x 555的汽车喇叭电路。我没能找到那个邮局。我试过那个电路，它产生的声音有数字信号，因此不能用在汽车上。
是否有可能将这些数字信号转换成模拟信号，从而产生像电动汽车喇叭声那样的真实声音?有简单的方法吗?
嗨Abu-Hafss,
A也试了很多，但是找不到，我想没有相关的文章发表过，我们可能只是通过评论进行了讨论。
我对DAC没有太多的想法，而ADC更容易。
也许这篇文章能给你一些启发:
www(点)circuitsgallery(点)com/2012/04/digital-to-analog-converter-using-r-2r(点)的html
嗨Swagatam
是的，我们通过一些文章的评论进行了讨论。但我找不到那篇文章。
在你提供的链接中，数字输入被送入DAC电路的地方?
嗨Abu-Hafss,
你可以通过电子邮件进行对话，但是同样地，从这么多的帖子中找到他们是相当乏味的:(
数字音乐应该输入“时钟”输入
嗨Swagatam,
我试过这条电路，但它不工作。我追查出这个电路，发现问题是多振动器电路不工作。只有一个晶体管提供连续输出，其他晶体管没有任何输出。
T1给出连续输出，T2没有任何输出。但是T2基底是12伏。为什么会这样，电路中需要的任何修改。请做必要的事。
嗨，Surya，如果你的稳定器不工作了，那么你必须自己定位故障，我不能从这里排除故障。你可以检查晶体管的极性，或者干脆彻底改变，
记住这里的供应相对于正常的电路图是相反的，正的应用到底部的轨道和负的上轨道....您可以断开R5的连接，然后先验证稳定的工作....然后继续。
嗨Swagatam
谢谢你的回复。如何检查晶体管的极性?i谷歌它的一些图像显示它作为收集器的第一个针，另一个图像显示它作为发射器的第一个针。我如何确认晶体管的极性?请做必要的事
Surya，你可以很容易地通过检查特定晶体管的数据表来验证pinout，例如，如果它是BC557，然后你可以搜索“BC557数据表”，并在那里确认pinout。
嗨Swagatam
我按数据表试过晶体管。但是，这并没有起作用。这个电路可以模拟吗?如果是，请提供链接给我。
Surya，晶体管稳定电路是最简单的电路之一，几乎没有任何零件....请再次单独构建稳定部分，并继续测试，直到它工作....确保晶体管质量好，没有故障。
你可以在任何一个晶体管的集电极和正极之间连接一个小扬声器，并使用3V电源测试声音，如果扬声器产生嗡嗡声，那么稳定器可能工作良好。
谢谢你宝贵的回复。我试着按照回复尽快回复你。
嗨苏利耶
我在LTSpice为你模拟了电路。
输出如下:
https://dl.dropboxusercontent.com/u/20969135/dual-tone.wav
如果你想要LTSpice数据文件，这里也有:
https://dl.dropboxusercontent.com/u/20969135/Two-tone%20Car%20Horn.asc
https://dl.dropboxusercontent.com/u/20969135/Dual%20Tone.png
嗨,阿布,
谢谢你为我模拟电路。我有一个疑问，在张贴的图表中，c1和c2是。1uf，但在电路中，c1和c2是47nf。使用。1uf电容有问题吗?
你能发给我一个LT spice软件的下载链接吗?
嗨苏利耶
我想你已经仔细读过这篇文章了。在最后一段中明确提到“应该选择从0.047 uf到0.1 mfd的反馈电容器”。
0.047µF = 47nF和0.1µF = 100nF
如果是0.1µF，声音的音调就会很低。
你可以在谷歌上搜索LT Spice得到这个链接。不管怎样，就是这样:
http://www.linear.com/designtools/software/
你可以找到Windows 7、8和10的下载选项。
嗨,阿布,
我已经看了你提供的链接。我想知道，你是如何将说话者联系起来的。我在软件里找不到扬声器。所以，我连接了一个8欧姆的电阻。有了这个，我模拟了电路。但是，我听不到声音。
