简单的汽车冲击报警电路

本文介绍的一种简单的汽车震动报警电路，可以有效地用于报警的车主，每次汽车遇到某种振动入侵ether从潜在的盗窃或简单的破坏性的打击外部来源。

介绍

今天，大多数汽车都配备了这种类型的安全功能，在发生冲击或撞击车身的事件时，会发出警报。这篇文章解释了一种非常简单和便宜的汽车冲击报警电路，它几乎不需要半美元，但执行的行动相当准确。

介绍冲击告警的工作原理

这里使用的原理非常基本，一个麦克风用来感知冲击，被晶体管放大器放大感知输出。

电路是如何工作的

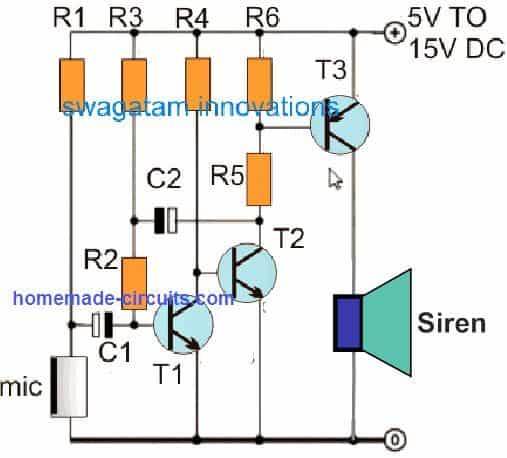

看电路图，可以从以下几点来理解整个功能:

麦克风级由麦克风本身、偏置2k7电阻和47uF耦合电容组成。

T1和T2组成第一个放大级，是电路的心脏。

反馈100K电阻器在保持放大持续稳定的速率方面起着重要的作用。

当麦克风感知到冲击时，它会将冲击振动转化为微小的电脉冲。

T1和T2像前置放大器一样工作，并将MIC响应放大为一个合理的高电脉冲，足以驱动功率输出级晶体管T3饱和。

T3对上述信号作出反应，并启动连接的警报器，提醒周围的人可能有盗窃企图。

这种廉价汽车冲击报警电路的一大缺点是，它无法区分物理冲击和由巨大的砰砰声或噪音产生的冲击波。

零件清单

• R1 = 5转k6
• R2 = 47 k
• R3 = 3立方米
• R4 = 33 k
• R5 = 330欧姆
• R6 = 2 k2
• C1 = 0.33 uf / 400 v
• C2 = 4.7 uf / 25 v
• T1 t2 = bc547
• T3 = TIP127
• D1 = 1 n4007
• 警报器=任何12伏汽车警报器

摆锤式冲击报警

该电路可以实现保障汽车大的物品，房子和其他地点，因为传感器可以让你检测到任何形式的运动。这个小工具也可以用于许多技术测试。

继电器可以很容易地为高瓦数的音频或报警设备供电，例如警报器、喇叭、灯等。在继电器处于失活状态时，待机电流消耗极低(约100 uA)，这增加了电池寿命。

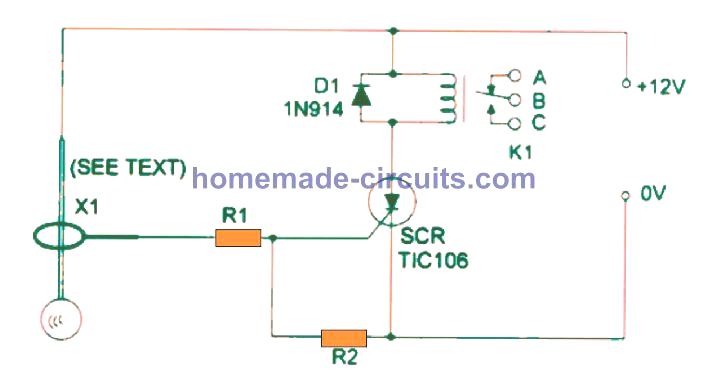

摆锤冲击报警器原理图如下图所示。

电路以可控硅整流器(SCR)为中心，当传感器捕捉到任何运动时，可控硅整流器就会给继电器供电。继电器线圈电压根据供电电压确定。您可以使用一个小型的DPDT 1A迷你继电器，或者，对于大负载，一个10A迷你SPDT继电器。这些类型的继电器通常额定为12 VDC，消耗不超过38 mA。

一旦启动，电路将被永久锁存，为了复位电路，或停止报警，可以做一个小的推到ON开关，可在可控硅阳极和阴极之间连线。极化元件的引线，如可控硅和二极管，应仔细注意，并以正确的极性组装。

零件清单

SCR -TlC106或SCR
D1 - 1N914或1N4148
K1 - 12V继电器(见正文)
S1 - SPST拨动开关
Rl - 22k, 114W,5%电阻
R2 - 10k, 114W,5%电阻
X1 -摆传感器

摆锤式冲击传感器组件

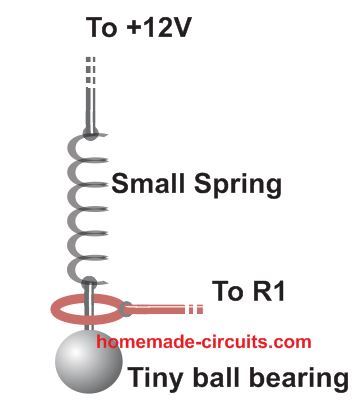

钟摆传感器是一种简单的自制机制，使用一个小圆珠笔弹簧，一个小钢球作为负载，从任何滚珠轴承系统，并连接铜线如下图所示。

确保使用一种非常精致的弹簧，即使是最轻微的晃动或震动也能使弹簧摆动自如。
