逆变器是一种设备，可以将电池电压或任何直流(通常是大电流)转换为更高的电源等效电压(120V，或220V)，但与UPS不同的是，逆变器可能缺乏一个特性，即在电网故障和恢复情况下，可能无法从市电充电模式切换到逆变模式，反之亦然。
将逆变器转换为UPS
逆变器可以很容易地转换为具有少量简单修改的UPS，或者在其现有电路中添加到UPS。
逆变器缺少或缺少转换特性可以通过在其电路中加入几个继电器级来升级，如下节所述:

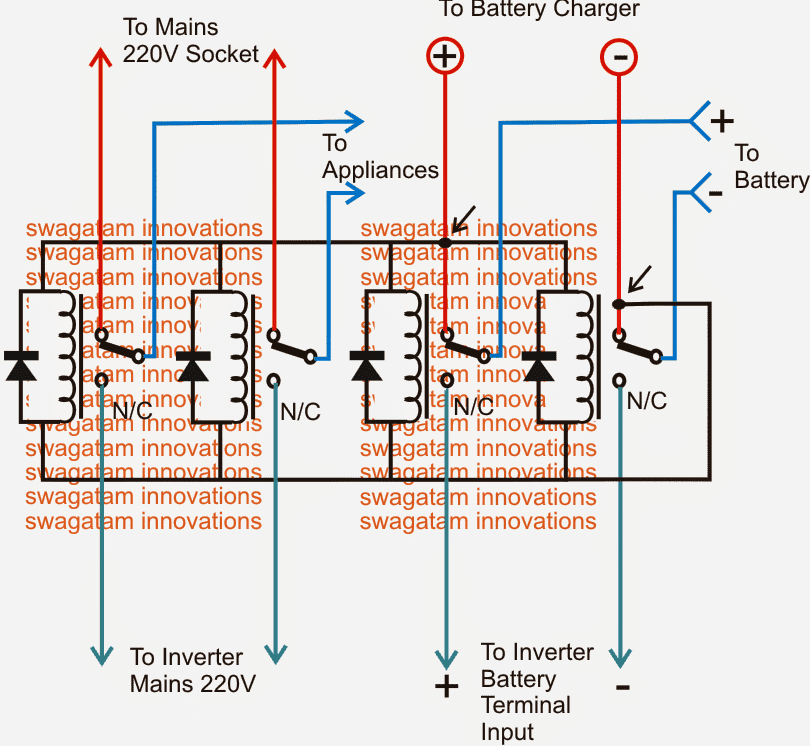

参考下图，我们看出，通过使用4个SPDT继电器来实现上述要求，其线圈并联连接并与电源操作的直流源连接，这很好地是电池充电器直流输出。
这意味着，在存在主电源输入的情况下，继电器将通电，使其N/O触点与各个继电器极以及可以看到与极连接的各个电气装置相连。。
通过与电源AC输入连接的N / O触点可以看出左两个继电器，而N / CS终止逆变电源输出。
右边的继电器的N/O触点与电池充电器(+)/(-)输入相连接，N/Cs与逆变器直流输入相集成。
上述数据确保在电源存在和故障情况下采取以下措施：
当主电源AC存在时，电器通过左侧对电源连接到可用的电源电源，而电池能够通过右手中继杆获得所需的充电电压。这也确保了逆变器通过电池的N / C点切换，并且不再能够操作。
在主电源交流故障的情况下，继电器触点恢复为其N/C触点，导致以下动作：
蓄电池通过右侧继电器N/C触点立即与逆变器直流输入相连，从而逆变器开始工作，其输出开始产生所需的市电备用电压。
与此同时，通过左侧继电器N/C触点将上述逆变器电源电压切换到器具，以确保器具在上述动作过程中位置恢复时不会受到中断。
选择继电器
继电器必须选择低线圈电阻类型，以便在更高的开关电流下工作，因此能够“锤击”触点比低电阻线圈继电器更硬、更快。
这将确保在毫秒内快速的转换时间，这恰好是需要转换为UPS系统的UPS和逆变器的最关键因素。
在上图中，如果使用自动电池充电器，一旦电池充满电，电源将被切断，这也将切断电源，使得即使在存在电源的情况下也可以切断逆变器以打开逆变器。

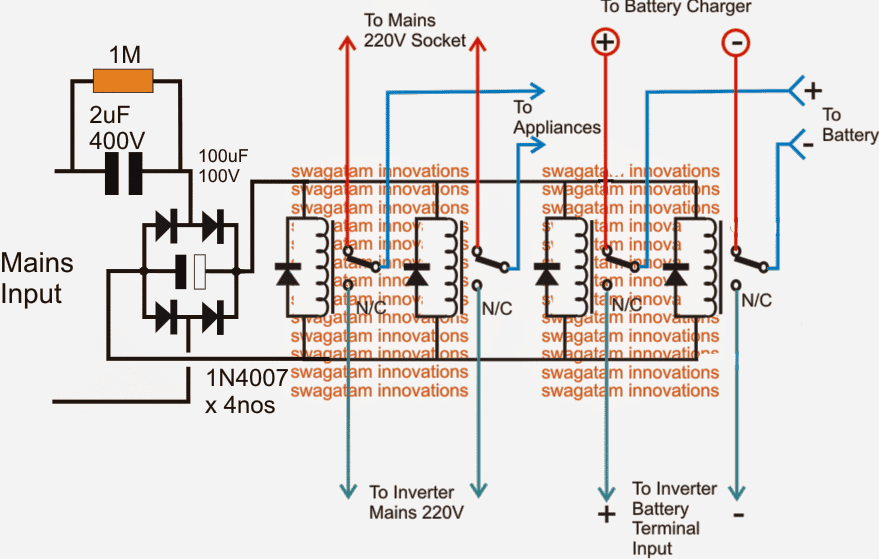

为避免此问题，继电器必须通过单独的电源供电，如下图所示。这里可以看到电容式电源电路，这使得设计更加紧凑。
注：请在与桥式整流器相关的滤波电容器上连接一个1K电阻器，以确保其在主电源故障期间快速放电，并立即切换相关继电器。
