TSOP17XX系列设备是先进的红外传感器，具有指定的中心操作频率，使其检测非常可靠和安全。
在这篇文章中，我们学习了如何连接TSOP系列红外传感器，并使用它进行指定的红外遥控操作。
TSOP红外传感器规格
一个TSOP系列的红外传感器ic可能包含许多不同的变体，这些可能是TSOP22的形式。, TSOP24 . ., TSOP48 . ., TSOP44 . .
然而，最受欢迎和最常用的是来自的TSOP1738 IC模块TSOP17XX系列。
这一组的其他变体可用下列数字:
TSOP1733，TSOP1736，TSOP1737，TSOP1740，TSOP1756，TSOP1738CB1，TSOP1738GL1，TSOP1738KA1，TSOP1738KD1，TSOP1738KS1，TSOP1738RF1，TSOP1738SA1，TSOP1738SB1，TSOP1738SE1，TSOP1738SF1，TSOP1738TB1，TSOP1738UU1，TSOP1738WI1，TSOP1738XG1，TSOP1740，TSOP1740CB1，TSOP1740GL1，TSOP1740KA1，TSOP1740KD1，TSOP1740KS1，TSOP1740RF1。
所有上述TSOP变种具有相同的特征和特征，除了它们的中心工作频率，通常可能在30 kHz至60 kHz之间。
如何连接TSOP1738传感器
连接或布线一个TSOP1738红外传感器实际上是非常容易的，一旦你知道它如何响应电源电压和应用在其指定的pinout的红外信号。

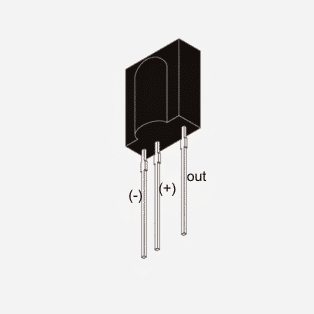

下图显示了一个标准TSOP红外传感器IC，其引脚可以看到标记为(-)，(+)和OUT。
（+）和（ - ）是IC的供应引脚，并指定在5V典型的电源水平上连接，在此可以准确地在3和6V之间进行介于此处，尽管5V是最好的，但是建议使用，因为它可以使用5V稳压器IC 7805轻松定制，并允许使用宽范围的输入（在6V和24V之间）。
在传感器本体的中央部分可以看到弯曲的镜头，这是远程控制手持设备的红外信号聚焦的地方，以使TSOP启动其传感操作。
传感器插脚引线

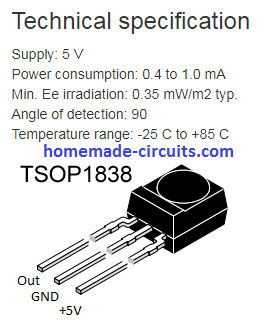

笔记：TSOP1838红外探测器的pinout极性不同，如下图所示。因此，如果您使用的是不同的IC变体，请验证pinout序列。
如何连接电源电压到TSOP1738

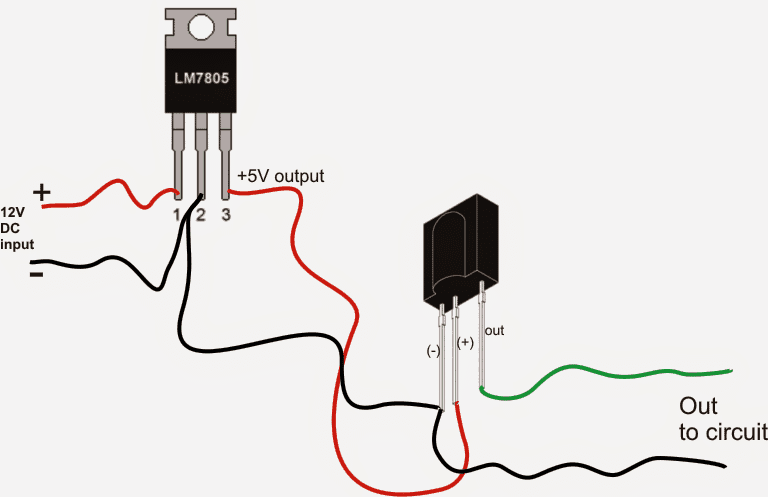

下图显示了TSOP1738 IC需要如何通过给定的电源电压进行连接和连接，以及如何根据传感器对红外信号的响应将其输出端接到继电器驱动电路，以实现继电器的预定切换。
显示的电线连接是仅限指示目的，这些可以在实践中通过PCB轨道连接。
TSOP1738如何响应红外信号
让我们学习迈出有线TSOP1738传感器的表现或响应IR信号朝向其镜头时的行为方式。

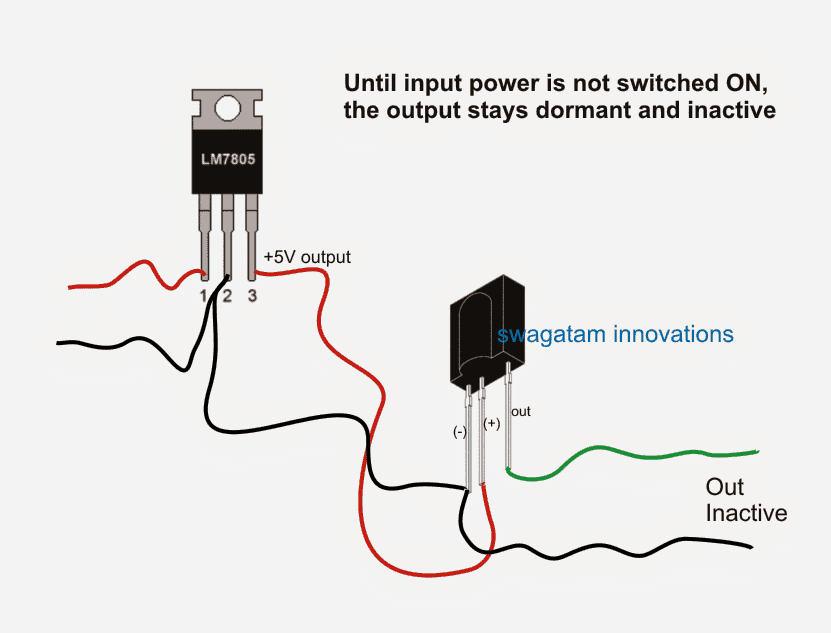

在上图中，我们看到，只要电源输入未连接到TSOP电路，其输出保持休眠或非活动，这意味着它既不是积极也不是负面的。
视频剪辑

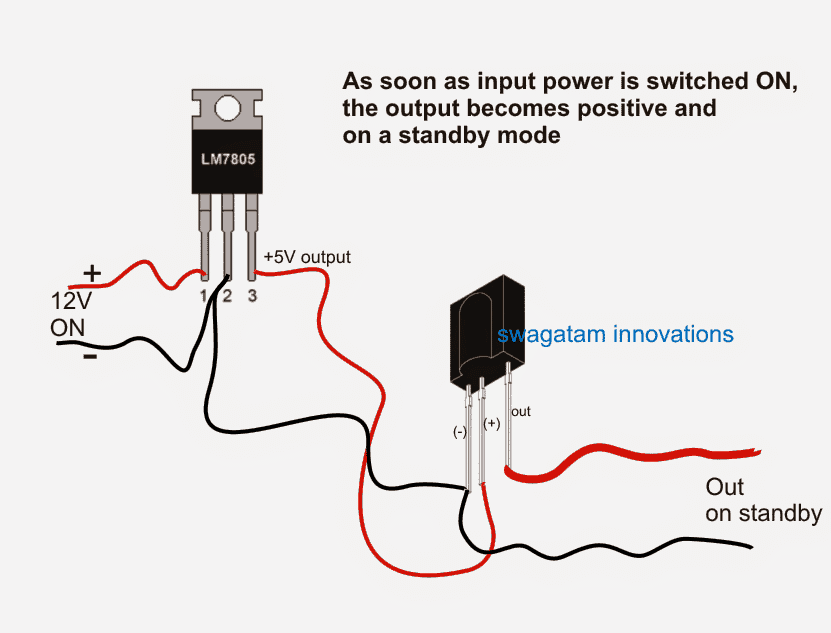

最初输出是A + 5V（电源级别）
一旦TSOP被施加一个电源电压(通过5V稳压器)，它通过使其输出引脚高或在正(+5V)水平作出响应。
只要输入的红外信号不是指向或聚焦到TSOP的镜头，这个水平是保持的

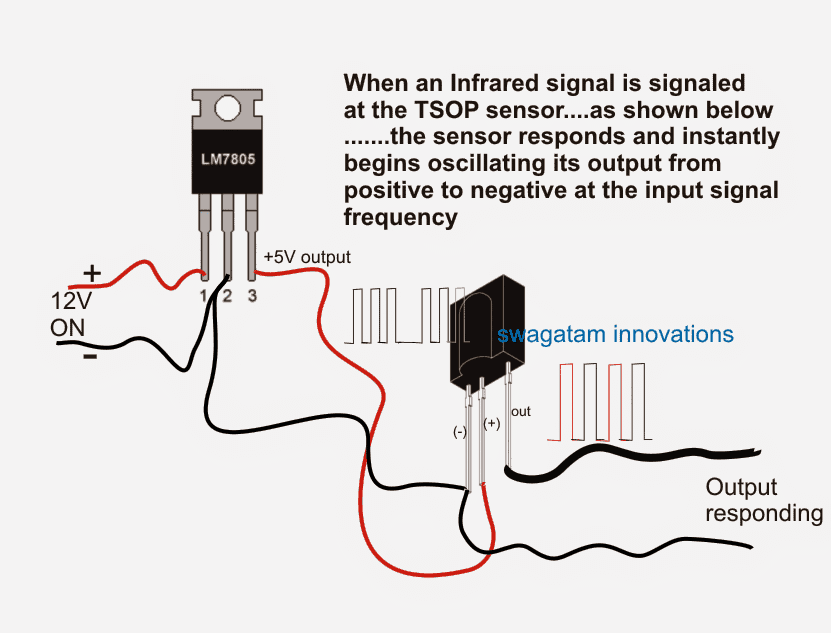

当一个红外信号被应用
在上面的图表中我们可以看到IR信号频率并接近TSOP的镜头，直到它接触到传感器的镜头。
当红外信号到达TSOP的镜头时，TSOP的输出开始响应并与聚焦的红外信号串联振荡。
请记住，集中朝向TSOP传感器的输入IR频率必须以38 kHz频率振荡，否则TSOP传感器不会响应。对于TSOP传感器的不同变型，该频率可以略有不同。
传感器的输出波形
输出波形表示IC的输出如何在交替模式中跨越其“OUT”引脚的正（初始状态）和负（传感状态）之间的振荡，只要输入IR保持朝向其。
如何配置TSOP1738传感器驱动继电器级的上述响应。
下面的图中可以看到一个经典的例子“遥控喂鱼器”，在这里，我们可以看到TSOP被用于IR远程控制应用，并用于响应IR输入触发信号的切换动作。

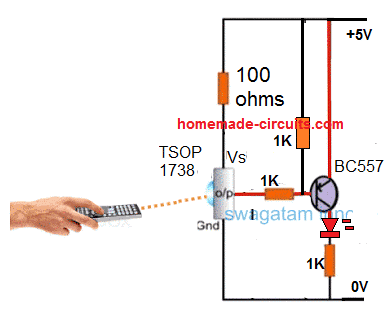

TSOP1738在电路中的基本连接细节

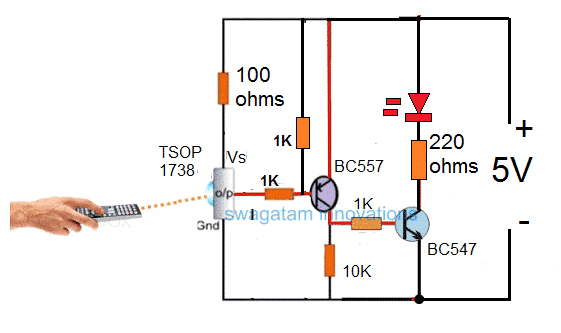

简化设计

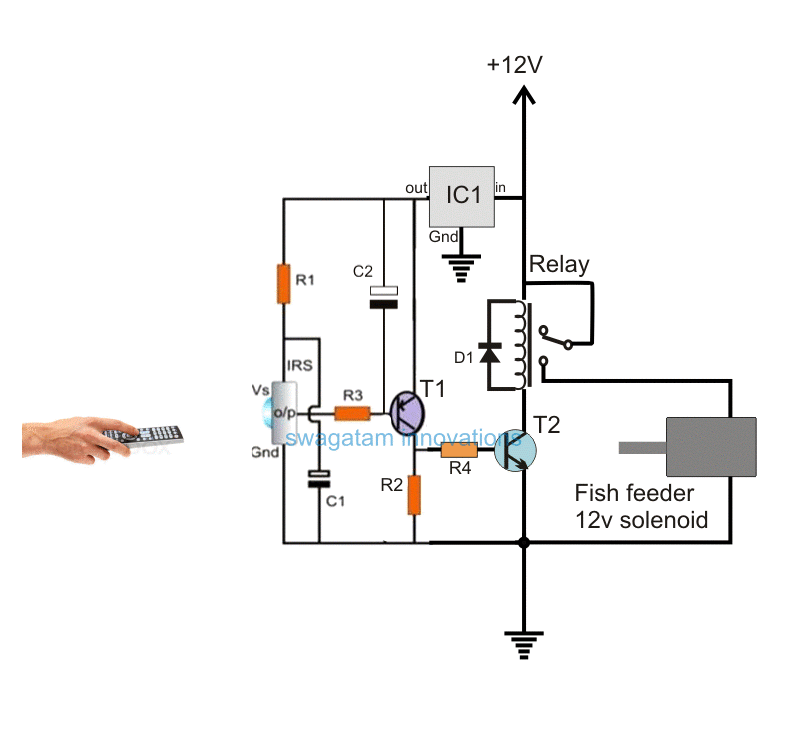

TSOP1738继电器操作应用原理图
零件清单
- R1 R3 = 100欧姆
- R4，R2 = 10K
- T1 = BC557
- T2 = BC547.
- 继电器12V, 400欧姆
- IC = 7805
- D1 = 1 n4007
- 传感器= TSOP17XX
- C1，C2 = 22UF / 25V
这里我们可以看到PNP晶体管被用于切换继电器，让我们来了解一下为什么切换TSOP传感器需要PNP设备，为什么NPN BJT可能不适合相同的设备。
通过以上的解释，我们了解到TSOP在待机模式下或者只要没有IR信号聚焦，器件的输出就保持正电位。
这意味着，如果NPN与这个输出结合使用，那么这将迫使晶体管在待机模式下保持ON开关，并在存在IR信号....时关闭它
这在技术上是不正确的，因为这将保持继电器一直开着，只有当一个红外信号被触发时才关闭。这种情况是不推荐的，因此我们使用PNP晶体管，它反转TSOP传感器的响应，只在响应IR信号时切换继电器ON，并在传感器处于待机模式(无IR信号)时保持继电器正常关闭。
这里C2用于过滤TSOP的波纹或脉动直流输出，使晶体管正常启动，而不会导致继电器的抖动效果
我用IR(LED)接近传感器模块(LM358)， TIP32C晶体管和直流6V潜水泵等做了一个自动消毒分配器。我想修改项目，用TSHOP1738替换IR-Receiver LED。因为目前的模型不适合在Sun light。请帮忙提供一份带有TSOP1738和继电器延迟功能的电路图，以减少消毒剂的浪费。最好的问候,
亲爱的TJ, TSOP传感器的探测范围非常大，可以探测到5米以外的任何物体，所以我不认为这个传感器可以用于消毒剂的应用。
相反，您可以参加基于LM567的设计，如下文章所述：
4简单的接近传感器电路 - 使用IC LM358，IC LM567，IC 555
亲爱的Mr.Swagatam,
谢谢你宝贵的意见。我会尽量让你知道的。问候,
亲爱的先生,
我为一个项目通过增加一个继电器的输出，我们想有一个NC连接，当TSOP接收到一个IR信号(IR LED)，有一个点击信号，为我们的光纤激光器，所以无论何时它检测到一个片，它开始打印它。但是这个ckt在打印的时候会被激光一次又一次的触发，因为激光本身就是一种放大的光。
你能建议我应该使用什么类型的传感器电路来获得点击信号，以激活激光打印
注意-我们要印刷的是塑料制品。
你好，Vivek，你是想让继电器在检测到激光时永久打开，还是想让继电器只点击一次ON和OFF，以响应激光检测?
谢谢Swagatam的回应。
我们试着用这个传感器来模拟脚踏开关的动作。所以它将是1-2秒的ON (NC)点击信号，然后关闭(NO)。
vivek没问题，在这种情况下，如果你在BC547基极电阻中添加一个10uF或更高值的电容，应该就可以了。另外在继电器线圈上也加一个100uF的并联。电容的负极向晶体管的基极方向移动。电容可以在R4的左边，也可以在R4的右边，无所谓。
如果这不能令人满意地工作，那么我们可能不得不去IC 555单稳态版本
我们没有探测到激光。我们正在放置一个需要激光打标的塑料片。传感器设置检测塑料片，并给激光信号，然后打印开始。
当我们放下一块的时候，下一个信号会转到LASER。
请注意，继电器应保持关闭（否）条件直接下一件在移除上一个地方后保持在同一个地方。拆除第一件时的手段，传感器不应将信号（NC）赋予激光，以避免将损伤损伤到放置碎片的人。
对不起，没有看到整个图纸设置可能很难理解机制，并正确执行电路。顺便说一下，N/O是继电器的开关ON状态，N/C是继电器的开关OFF状态
良好的项目。
但是，对于任何想要进行这种设计的人来说，关于红外接收器的一个小评论是必须的。
TSOP1738的引脚确实是从左到右Gnd-Vcc-Out。
但是还有很多接收器的引脚被换了。
例如，TSOP1838的引脚从左到右:Out-Gnd-Vcc
我相信大部分的IR接收器是TSOP1838
所以，如果你决定使用另一个接收器，在你煮你的接收器之前记住这一点。
1月
1月
谢谢Jan的信息，非常感谢！
谢谢哥哥……
谢谢! !
你好先生,
谢谢你帮助我!!
我可以将470欧姆并联到r1来降低灵敏度吗?还有，有没有办法添加预设来调整tsop的范围/灵敏度。实际上，我正计划用它来制作自动水龙头。我尝试用红外近距离传感器，但距离太短。
感谢Nived，R1是用于传感器的电源输入的电流限制电阻，将平行于R1的另一电阻将电流增加到传感器，这将导致设备变得更加敏感，因此不起作用。
在PNP的基极/发射极连接一个电阻可能有助于降低灵敏度，但是没有有效的方法来实现这一点。另一种方法是增加R3的值或用预设值替换它
同样是昨天，你回复我使用t2作为bc547。但这条评论被删除了。等待你的回复
抱歉Nived我的网站出现了一些问题，所以暂时可能会出现一些问题，顺便说一下，我已经将BC557用BC547更正了
你好先生,
我做了基于继电器的电路，但问题是继电器一直在触发。当我使用遥控器时，触发停止。当我把遥控器移开，它又开始触发
你的意思是，遥控器不启动的时候继电器是开着的?当遥控器被激活时关闭…
先生,
继电器一直触发。当遥控器被激活时，它就停止了。像这样
此外，只有当遥控器指向传感器时，继电器才应打开。将LED与R4串联，这将告诉你电路是如何响应的。
传感器输出iis应该是低，当红外存在从远程，并将保持高，在没有红外(没有信号)。BC557只有在传感器低电平时才打开开关。
你好先生,
现在它工作得很完美。
我有一个疑问，我曾经看到一个二极管连接在继电器在大多数电路。其目的是什么?
.电路没有二极管还能正常工作吗??
太好了你们!
该二极管称为自由轮二极管或反激二极管。它确保无论何时晶体管关闭继电器，反电动势或反向电流浪涌产生的继电器线圈短路，并通过这个二极管消除。不包括这个二极管将迫使电流通过晶体管，并迅速损坏晶体管。
好的，谢谢你，
有没有办法降低tsop的敏感性
是的，您可以尝试在BC557或R1的基础发射器上添加220欧姆或470欧姆电阻。
我也可以使用1N4148二极管跨继电器
对于像400欧姆继电器1N4148这样的小继电器来说，没有问题。
尊敬的先生
我想做红外线波束报警电路。
这意味着红外光束持续地落在TSOP和继电器上，如果有人切断了红外光束
请求电路说明
谢谢
Jayanth,
您可以尝试以下概念：
//www.addme-blog.com/remote-controlled -fish-feeder-circuit/
对于发射机，您可以使用IC 555稳定设置在38kHz频率，并连接任何光电二极管穿过其引脚#3和地，然后聚焦在TSOP传感器上的光束…确保添加一个470欧姆电阻串联与该LED
长官，我已经看过上面的鱼类喂食器电路了。但是，在我的概念中，红外光束不断地落在tsop上，当红外光束受到干扰时，我想切换继电器。我也已经做了38khz的电路。喂鱼机电路有任何改变吗?
Jayanth，你可以保持38kHz的光束持续聚焦在TSOP上，不需要更改，因为它完全符合你的要求。
是的，长官，但是中继总是保持联系的。只有当红外光束中断时，继电器才会断开。这将影响继电器线圈在长时间运行。所以希望中继只在红外波束中断时才能联系，请求指示
Jayanth，为此你可以做以下修改:
从现有位置拆除继电器，用10K电阻替换点。
拍摄另一个BC547晶体管，将其基座与现有的BC547收集器连接，发射极用接地线，现在将继电器连接到这款新的BC547收集器和正线。
确保添加了带有继电器线圈的1N4007。
这将根据您颠倒颠倒开关状态。
好的先生，我会做并回复你
先生，我成功了。它与电视遥控器完美地工作。但这太敏感了。我必须完全阻断手指引导的红外，以切断光束。如何降低TSOP的敏感性?
嗨，Jayanth，试着将TSOP封装在一个不透明的管道中，这样发射机波束只有在与管道开口对齐时才能击中传感器。用这种方法你也许能达到预期的结果。
尊敬的先生
电路工作正常。谢谢，先生。我还想锁定输出。我的意思是，当有人打破红外光束，继电器保持接触，直到断电。
这是伟大的jayanth,
为了锁存，可以在中间BC547的基部和继电器驱动BC547的集电极之间连接一个二极管。阴极将进入集电极。
还在中间BC547晶体管的基座和地面连接1K电阻。
但是要记住，在这种安排下，当电源接通时电路会被锁住。你必须与二极管串联开关，这样你就可以保持二极管最初断开，只有当IR光束正确聚焦在TSOP上时才打开开关。
好的，先生，谢谢，我会的
零件列表在哪里？
现在更新!
真的很享受！你很好地解释一下，祝贺！我想知道这些TSOP的差异，关于TSOP 1838，
因为我有一些这样的…
很高兴你喜欢!除了中央工作频率可能在30千赫至60千赫之间外，它们都有相似的特性和特点。
嗨
我计划做一些简单的项目与tsop传感器接口到8051控制器。这里我们使用的就像电视遥控器，对于遥控器中的每个按钮，我打算做一些任务，我如何读取每个按钮的遥控器值来编写程序
嗨，如果可能的话，我会尽快在这个网站上发布详细信息……
请问我怎么知道tsop装置什么时候坏了?除了你介绍的方法之外，还有其他的方法可以连接其他的汤勺吗
只有一种方式可以连接这些IC，如上图所示。响应IR梁输入检查输出电压...
