在这篇文章中，我们学习如何正确地连接一个红外光电二极管电路，如接近传感器电路。解释的形式是这个博客NVD的一个忠实读者和我之间的讨论。
这是如何解释如何在电子电路中连接光电二极管的讨论。
验证红外光电二极管电路连接

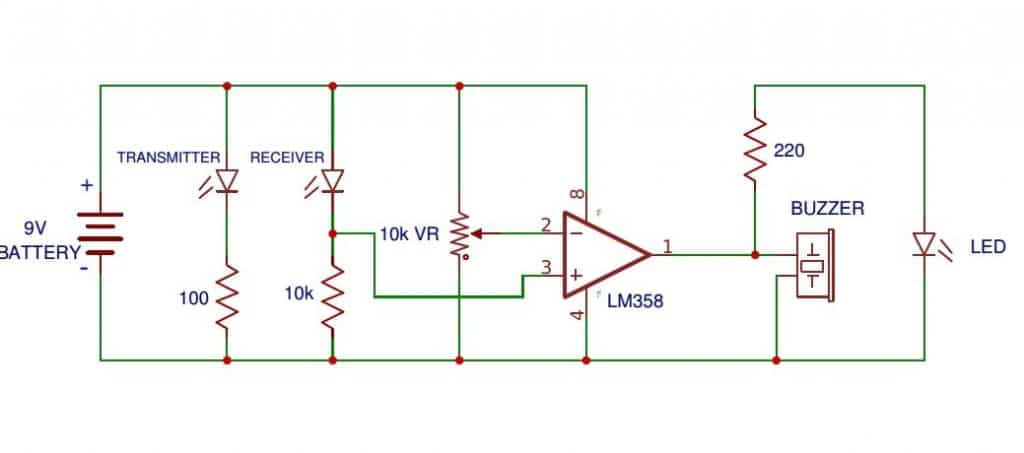

问题你能告诉我下面的电路能不能工作吗?我想ic的输出功率是5v。我想把输出连接到12v继电器而不是蜂鸣器，你能告诉我应该在电路上做些什么改动吗?
分析电路
答:
(+)是阳极，(-)是光电二极管的阴极。换句话说，与更宽的板内光电二极管将是阴极，与更薄的板内光电二极管将是阳极
- 如果它设置正确，那么它应该工作..然而上面的图表有许多错误，永远不会工作。运放的红外光电二极管配置需要一些修改。
- 对于配置继电器，您可以使用BC547/继电器级在输出的运放，基础电阻冷为10K
- 有关中继驱动程序阶段的详细信息，您可以参考以下文章：https://www.homemade-circulay.com/2012/01/how-to-make-relay-driver-stage-in.html
问题:
红外接收器和发射器有像led一样的正负端子吗?我是新手，所以才要问

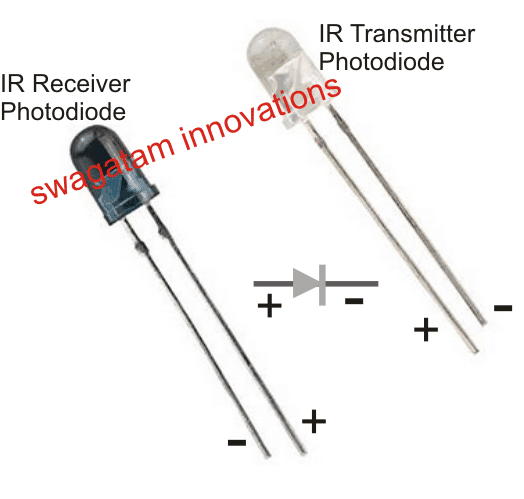

变送器中红外光电二极管的极性
- 就像任何其他二极管，红外光电二极管也有极性，必须相应地连接。
问题:

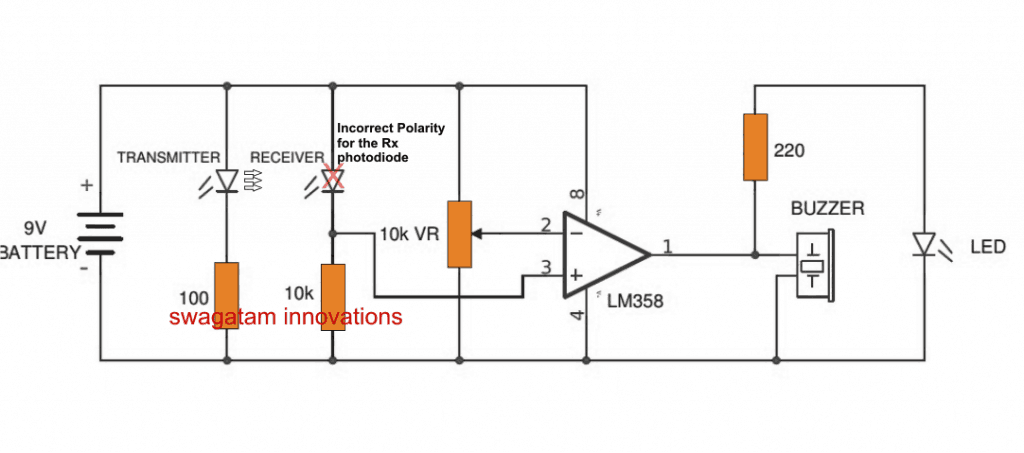

在电路中，光电二极管是向前偏置的。这是错的吗？请检查先生。
电路图
接收器的IR照片极性

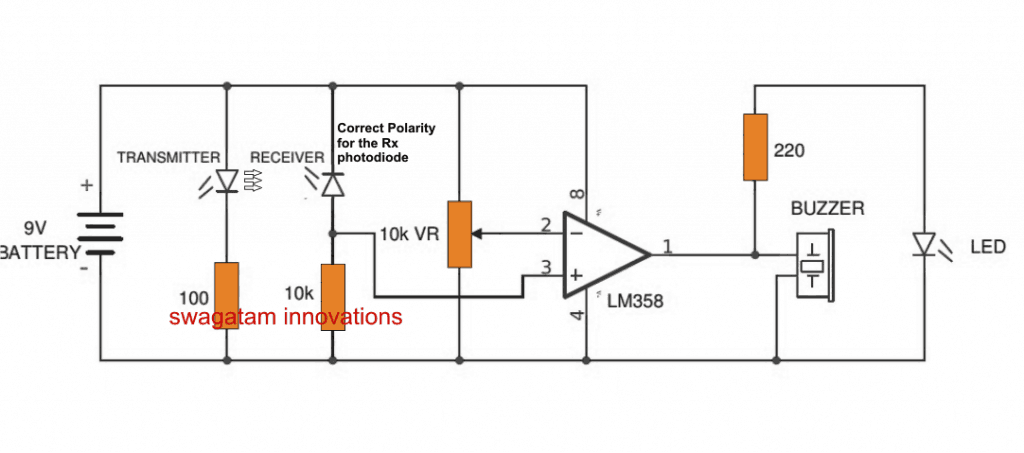

- 发射器IR光电二极管极性是正确的......接收机极性错误，需要对接收器进行反转，如下所示。
问题:
主席先生，首先，我忘记将IC引脚3连接到接收器电阻，然后我已经给出了12V的电源，因此LED仅亮起。之后，我将引脚3连接到电阻并给出9V。现在LED灯时，当我转动变量滤压到一侧。当障碍物前面带来时，LED不会亮起。
红外光电二极管会灼伤吗
我连接一切正常，它仍然不工作，有机会IC或光电二极管得到烧伤时，我连接到一个12V电源。你有红外接近传感器的电路图吗?
请帮帮我，先生。
回答
- 只要光电二极管与电阻器串联，它就永远不会燃烧。
那么为什么接收器光电二极管没有响应
答:
在上图中，与运放连接的光电二极管将永远不能触发运放响应接收到的红外信号，为什么？？
用opamp连接光电二极管的正确方法
接收器光电二极管响应来自发射器光电二极管的信号产生的电压几乎不会进入毫伏，可能只是几毫伏。
虽然opamp可能敏感到检测甚至对一对毫伏，10K电阻在引脚#3和地将立即消除微小的毫伏信号，使其不可能检测到它。
因此，我们可以假设它是10k电阻，其负责不允许opamp检测光电二极管输出信号。

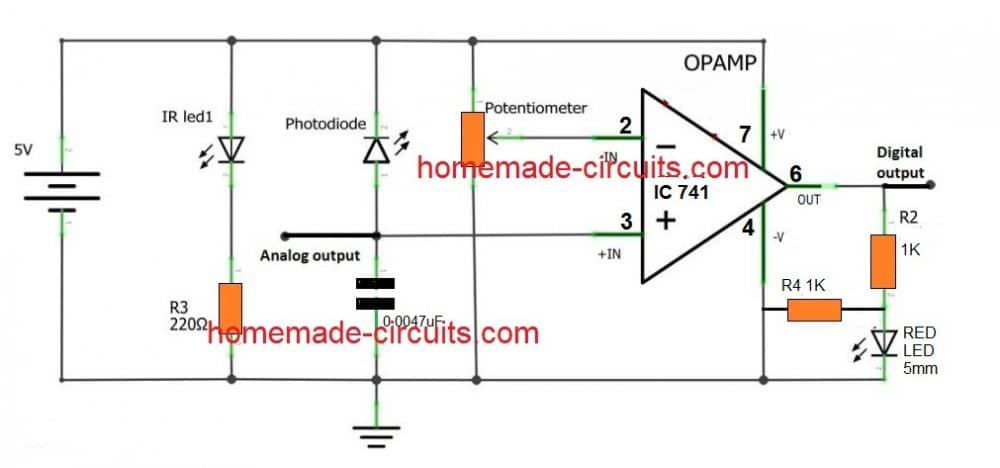

下图显示了如何正确地连接一个光电二极管与一个运放，使其有效地响应来自任何IR光电二极管发射源的信号:
在上面的图中，我们可以看到在运放的非逆变引脚上的10k电阻被一个低值电容所取代，现在这允许运放对Rx, Tx光电二极管产生的信号做出响应。
事实上，运放在没有电容的情况下仍然会响应，然而，在供电时保持运放的输入是不明智的，因此接地电容确保运放的相关输入永远不会保持浮动和容易产生杂散信号。
你可能认为电容器可以替换为高值电阻器,许多梅格欧姆的顺序,对不起,可能不会帮助,这将再次禁止opamp传感信号的光电二极管,并最终低价值电容器的结果是正确的选择。
连接光电二极管以激活继电器

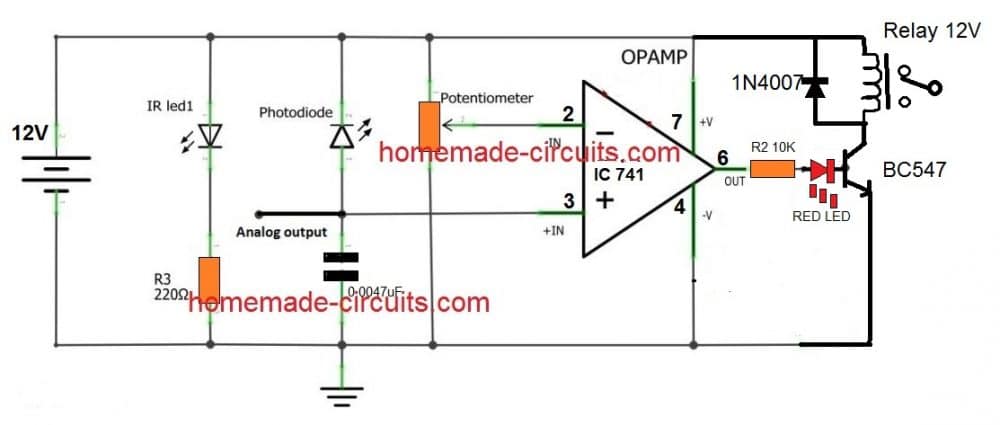

可以进一步升级上述所示的基于的光电二极管检测器以通过集成继电器驱动器级以触发继电器级，如下图所示：
来自Norman Kelley先生(本博客的热心读者之一)的反馈:
嗨,Swagatam,
我一直在寻找一个电路，当有人进入我的院子和前甲板时，提醒我。
送货员把东西放在前面的甲板上，也不按门铃，所以我不知道我的包裹在甲板上。还有，在晚上，我想知道是否有人进入我的院子。
我设计了一个带有PIR和无线TX / RX的电路，可以在我的房子里面播放消息。一切都有效，但有许多虚假的触发器，它驱使我的妻子坚果。
我假设是射频信号触发了PIR。我试着把它们分开几英寸，效果不错，但还不够。所以，我决定通过红外线探测打开大门的人然后无线传输触发信号。我想做一个红外光束，但它需要更多的组件，我现在没有。
所以，我决定，如果我把传感器放在门上，然后在门上放一个反射器，当门打开时反射红外信号，那么近距离红外信号就会起作用。
我看到你上面的电路“如何连接一个红外光电二极管传感器”。
我登上了赛道，它工作得很好。唯一的问题是它使用50ma在待机模式和70ma当活跃。
远程安装与电池电源供应似乎是不可能的问题，除非有一种方法来减少电源要求或我将不得不运行低电压的单位。
任何建议或意见？谢谢你的帮助！
诺曼•凯利
我的回答是:
嗨,诺曼,
高消耗量可能是由于LED电阻值不正确，请尝试使用1K进行发射器LED，并且还为指示灯LED，总消耗应达到6mA左右
很棒的作品
谢谢你！
是的，你可以将蜂鸣器替换为继电器驱动级，如下所述
//www.addme-blog.com/2012/01/how-to-make-relay-driver-stage-in.html
使用10 k
先生
你能告诉我这条线路是否能用吗
https://drive.google.com/open?id=0b-dwjvkxq45-svetdgf5mlrrae0.
RAJ，如果BC557是达林顿晶体管，它可能会起作用，并且也被错误地呈现为NPN ...需要校正。
可以用5v的VCC代替电池吗?如果是这样，需要的电阻是什么?
问候,
前进
是的，这是可能的，没有任何部分需要改变...
是否在第四图中添加了电容器“正确的方式…“会影响运放对光电二极管信号的响应时间吗?”
可能是的，效果可能是微秒
非常感谢您的及时回复。我也有同样的怀疑，我试着用在线计算器算出了一个类似的答案。我可以忍受微秒，毫秒也不行。
没问题，感谢您的反馈!
嗨亲爱的先生非常感谢您您的指导,在实际工作中有关照片二极管,你指导我这个链接,但是我想和一个近似计算脉冲速度10 KHz,但在这个电路电容的存在不会导致我的目标,照片二极管是一个很好的建议,但没有一个电路速度,我想做一个optocopler 10厘米绝缘和高速度,我的意思是,我想通过一个发射脉冲数很多东西例如接口集成电路或手臂,在这种情况下,我需要能够数就我觉得电压,非常感谢,
你好Sedigh，你可以尝试用1k到1M之间的电阻替换电容，看看它的反应如何。在我的实验中，光电二极管没有与电阻正确工作，我不知道为什么，但你可以尝试它，检查结果。
此处提供更多信息：
//www.addme-blog.com/photodiode-phototransistor-working-and-application-circuits/
标有“正确方式”的电路显示了“数字输出”，但是当我构建电路时，输出显然是模拟的。下面的电路添加用作开关以驱动继电器的晶体管，并且该晶体管似乎必须使电路数字化。
当一个运算放大器被连接成比较器或输出总是数字的，因为在这种情况下输出可以是高或低。在过渡阶段可能会出现轻微的类似行为，但最终会出现快速的高或低....请用LED检查响应是否正确，如果LED在整个操作过程中点亮/变暗缓慢，那么您的运放可能有故障。晶体管的基极LED实际上会证明响应是否是数字的。
你好先生
你能告诉这个红外传感器电路在阳光下工作。
其实我想做一个自动消毒机，用1秒的时间，然后关闭。
我能做它没有微控制器，如果是，给我电路图，如果不是，也分享电路图与微控制器。
你好Indrajeet，你可以尝试下面文章中的最后一个电路;
//www.addme-blog.com/automatic-hand-sanitizer-circuit/
谢谢回复，但是TCRT 5000在阳光下产生了问题
然后你应该从阳光下覆盖它，以便在靠近传感器时才能检测到手
先生
如果使用红外接收器和发射器，运放输出将是正的?
如何设置为负切换?我正在使用LM393进行切换
Ajitkumar，是的，当红外在传感器上激活时，运放输出将成为正极。
相反的情况，只是交换运算放大器的输入引脚，意思是连接预设与pin3和光电二极管与pin2
在此帖子中，建议更换10K电阻机智电容器，因为电阻器将降低输入电压。
另一个网站说不同
“当物体位于两个LED前面时，运算放大器的输出连接到LED信号。IR LED产生少数微型放大器的小电流，10K电阻用于将其转换为电压。这种小电流随着物体与LED之间的距离而变化“
从技术上讲，电阻器应该已经工作了，但在我的实验中，它只是没有工作，直到我用一个电容替换它。你可以自己尝试，并在这里提供反馈…
谢谢甜瓜。你是一个救生员。我用3.47 NF电容器取代了10K电阻，范围从2厘米到300厘米。惊人的。10K电阻实际上显着降低了灵敏度。与您的经验不同，它使用10K电阻。我想知道为什么人们用10k电阻发布原理图。
很高兴你成功了，桑皮。实际上它也应该与电阻一起工作!它只是测量电压在pin3和地，以检查多少电压的红外二极管是能够产生，然后调整10k预设到大约这个电压水平在pin2。一旦这样做，运放应该能够迅速感知差异，并相应地切换其输出。
然而，如果电压在o.1附近过低V或0.2 V，然后精确调整10k可能不容易，在这种情况下，我们可能使用额外的预设1k与10k进行粗调整，直到最终获得预期的结果。
你能告诉我如何将一个主动蜂鸣器连接到运算放大器，使IR打开蜂鸣器？谢谢。
简单地把正线连接到运放输出，把负线连接到负供电线....
你好，斯瓦格塔姆，我听从了你之前的建议，很高兴，一切都很顺利。激活继电器连接光电二极管的电路,这个电路工作在5 v供应如果我使用5 v继电器有供应,如果将一个5 v供应改变任何组件的值,电路中电位计,虚拟现实,10 k值。再次感谢您的指导，问候，亚历山大。
谢谢亚历山大，是的，电路将使用5V中继5V。除继电器之外不需要更改任何组件。预设是10k预设。
G’day Swagatam, thanks for your reply, just a follow up question if I may, if I want to make this circuit a time delay off relay would I put an rc circuit before or after the bc547, I was thinking of a 1000uf capacitor and a 10k resistor, many thanks again, Regards, Alexander.
没有问题亚历山大,

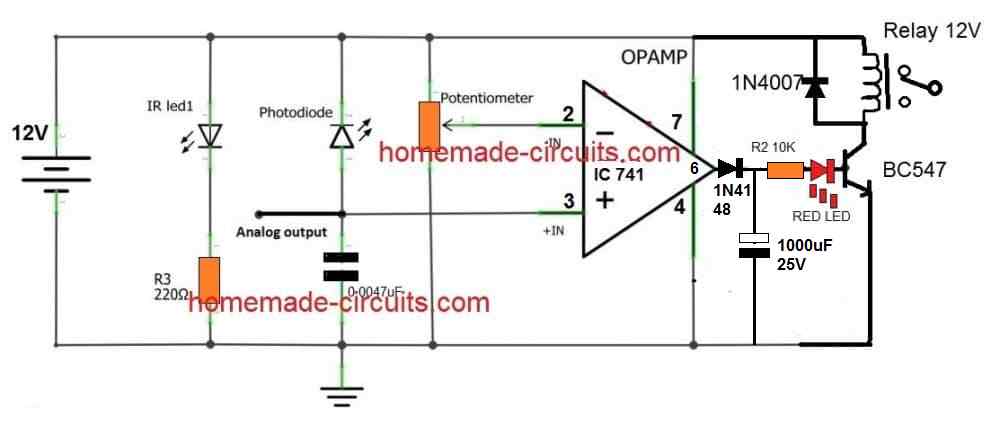

您可以使用以下修改将延迟关闭功能添加到邻近继电器电路：
运算放大器输出的二极管电容为继电器提供所需的延迟
你好，请问我可以在接近传感器上使用红外接收器作为光电二极管吗?
你的回答对我很重要，请先生帮助我有一个好的工作。
你好Mujahid，是的，你可以让它作为一个接近传感器，但范围将少得多。对于更高的范围，您必须使用基于TSOP的传感器：
如何连接top1738红外传感器
我非常感谢你的回复和图表，那太棒了。我对电子产品非常热情，知道我在电路中需要什么，但我从来没有真正确定把组件放在哪里，你的帮助是无价的，非常感谢，就像我们在澳大利亚说的，“你是一个好人”再次感谢，致意，亚历山大。
谢谢你Alexander，我能理解你的问题，但是如果你对电子学很陌生，那么我想你可能必须先学习所有的电子学基础知识，否则你可能会在制造任何电子电路时遇到问题。
在修改后的图中，IC 741的引脚#6连接到二极管的阳极，二极管的阴极连接到电容器的正引线。电容器的负极引线与电路的负极线相连。如果你在理解这个解释时有困难，那么我恐怕你必须先学习如何阅读原理图，不幸的是，学习电子学没有捷径……
你好,我很抱歉但是我没有提到,我是一个75岁的退休,(10年前),电气承包商所以我非常有经验的在电子电路设计是另一种截然不同的观点尤其是引入的新组件现在电路容易获得和他们的确切位置,我必须要像你一样用一生的时间来学习。我把这些电路应用到我的模型铁路上，我以前用磁铁、簧片开关、ldr等，但现在我用红外元件，谁会想到，这是非常令人兴奋的。我可以很好地阅读大部分的电路图，但我没有知识，不能像你一样教别人，这就是为什么我非常感谢你的帮助。这些天有了这么多新的部件，我只能勉强维持下去，可以说，我需要有人帮忙。我有4个孩子和10个孙子孙女，花时间调查和研究这些新部件及其确切功能对我来说是非常宝贵的。昨天我建造你的延时继电器电路,它就像我需要谢谢你,我现在在尝试led猎人电路的控制信号系统三方面,几个星期前,我和你讨论,你提供给我修改电路。另一个问题如果我可以,我延时电路可以取代电阻与修剪锅使它一个变量时间延迟,以便通过火车的长度,问这些问题的主要原因是我不做饭或浪费任何组件,即使他们现在这么便宜。问候,亚历山大。
感谢Alexander从这个网站尝试电路，并得到详细的反馈，如果您遇到任何问题，请随时提出问题，我会尽我最大的努力为您解决!
是的，你可以用trimpot替换晶体管基础电阻，但要确保添加一个1k的固定电阻与trimpot，否则晶体管可能烧毁，如果trimpot被调整时完全到电源的正侧。
